Минометы

Так как сегодня у меня профессиональный праздник - День Ракетных войск и Артиллерии, хотелось бы немного рассказать про вторую составляющую праздника - Артиллерию, а именно про минометы состоящие на вооружении наших Вооруженных Сил и прочих воинских формирований.
P.S. просьба не ломать, так как на службе и писать буду долго.
Итак приступим, что такое миномет? Как гласит наша любимая Википедия:
Миномёт — артиллерийское орудие, разновидность мортиры, отличающееся отсутствием противооткатных устройств и лафета — их заменяет опорная плита, через которую импульс отдачи передается грунту или самоходному шасси (последнему — у самоходных миномётов). Кроме того, в СССР в 1920-е — первой половине 1930-х гг. к классу миномётов относили мортиры, предназначенные для стрельбы надкалиберными боеприпасами (артиллерийскими бомбами; такие системы известны также, как полевые бомбомёты — впрочем, сейчас и этот термин и термин «бомбы» применительно к артиллерийским снарядам используются лишь историками). В СССР и современной России к миномётам относят также любое артиллерийское орудие, предназначенное для стрельбы калиберными и подкалиберными боеприпасами каплевидной формы — артиллерийскими (миномётными) минами. Следует отметить, что в большинстве стран мира (за исключением России и большей части других «постсоветских» государств, а также Германии, миномёты не выделяются в отдельную категорию артиллерийских орудий, а относятся к классу мортир. Изобретателем миномёта в России считается русский офицер и инженер Л. Н. Гобято.
По способу заряжания различают миномёты дульнозарядные и казнозарядные. Миномёты малых и средних калибров (от 50 до 120 мм) заряжаются с дула, крупнокалиберные (более 120 мм) — с казённой части. По принципу устройства ствола миномёты делятся на гладкоствольные и нарезные. Недостаток нарезных миномётов заключается в том, что мина может упасть задней частью вниз и не взорваться, если угол возвышения более чем 75 градусов. Это ограничивает минимальную дальность стрельбы. В зависимости от способа перевозки миномёты могут быть возимыми (в автомобиле или на бронетранспортёре), буксируемыми (в прицепе за тягачом), самоходными (на гусеничном или колёсном шасси), вьючными (на вьючных животных в горах).
В настоящее время на вооружении нашей армии находятся два основных типа минометов, это 82-мм 2Б14 "Поднос", и комплекс 2С12 "Сани" в который входит 120-мм миномет 2Б11 и транспортная машина на различных шасси, за время моей службы в 18 ОМСБр транспортных машин у нас было три типа: ГАЗ-66, Камаз-4350, и с 2011 года по настоящее время Камаз-5350 с бронированными кабинам. Также на вооружении внутренних войск до настоящего времени находится некоторое количество минометов ПМ-38 и ПМ-120, в настоящее время эти системы морально устарели, и постепенно заменяются даже в самых отдаленных подразделениях на 2Б11.
К сожалению, в настоящее время у меня отсутствует информацию, о том остались ли где то в воинских частях автоматические минометы 2Б9 "Василек", по крайней мере на момент прохождения мной службы в Вооруженных силах эти минометы из воинских частей изымались и заменялись либо на 2Б14 либо на 2Б11.
Есть еще одна минометная система состоящая на вооружении о которой я расскажу более подробно в конце статьи, а именно 2С4 "Тюльпан"
итак приступим.

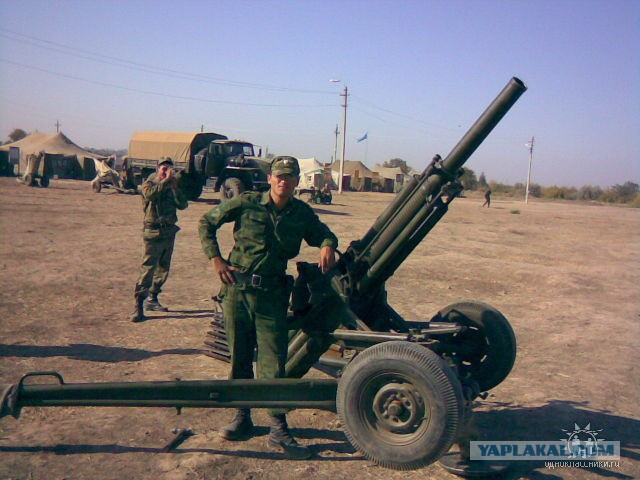

Я и миномет 2Б11. 1 минометная батарея 242 гвардейского мотострелкового полка. Полигон "Прудбой" 1 августа 2008 года.

Миномет 2Б14 "Поднос"
Командование сухопутных войск до конца 70-х годов не находило для 82-мм миномета места в штатах стрелковых рот. Лишь с началом войны в Афганистане стало ясно, что только 82-мм минометы могут обеспечить стрелковым подразделениям непосредственную огневую поддержку и сопровождение их при ведении боевых действий в условиях горной местности. К этому времени были проведены заводские испытания нового 82-мм миномета 2Б14 и поступил заказ на срочное изготовление партии из 100 штук. Полигонные и войсковые испытания миномет 2Б14 прошел в Афганистане. В 1983 году он был принят на вооружение. Позже была создана его модификация 2Б14-1, не имевшая существенных конструктивных изменений.
Миномет выполнен по классической жесткой схеме (без противооткатных устройств) и состоит из гладкого ствола, двуноги-лафета, круглой штампованной опорной плиты и прицельных приспособлений.
Смонтированные на двуноге-лафете подъемный и поворотный механизмы обеспечивают углы вертикальной наводки от 45° до +85°, угол горизонтальной наводки равен 8°.
Стрельба из миномета 2Б14-1 ведется осколочными и дымовыми минами. Максимальная дальность стрельбы осколочной миной весом 3,1 кг составляет 4270 м, минимальная — 80 м.
Максимальная скорострельность равна 24 выстрела в минуту.
В настоящее время эти минометы в основном состоят на вооружении ВДВ, МП и горных бригад, ВВ и пограничных войск, то есть там где нужен быстрый маневр огнем, а Поднос из своего малого веса может перемещаться по полю боя даже одним человеком (было бы желание).
В ходе проведения контртеррористической операции на Северном Кавказе 82-мм миномёты 2Б14 и БМ-43 широко применялись, как федеральными силами, так и бандформированиями. Особенно ощутимые потери понесли федеральные войска от миномётного огня противника при захвате Грозного в январе 1995 г. Имея разветвлённую сеть осведомителей и наблюдателей-корректировщиков, незаконные вооружённые формирования использовали тактику огневых налётов по сосредоточению российских войск во дворах и на улицах. Во «Второй чеченской кампании» боевики, к счастью, «недооценили» миномёты, зато федеральные силы применяли их достаточно широко.
Так в ходе уничтожения бандгруппы Р.Гелаева в декабре 2003г., благодаря высокому профессионализму миномётного расчёта армейского спецназа, федеральным силам удалось полностью блокировать противника огнём. В течение двух суток расчёт 82-мм миномёта 2Б14 «Поднос» удерживал беспокоящим огнём окружённого противника в ущелье на северном склоне хребта Куса, а в дальнейшем обеспечил штурмовым группам непосредственную огневую поддержку. При этом миномётчики находились на закрытой огневой позиции в 1,7 км от штурмовых групп, а мины клали в 30-50м от атакующих.
82-мм миномёт появился в начале 2000-х гг. на вооружении отечественного армейского спецназа не случайно. Здесь сказался боевой опыт применения миномётов в Афганистане и Таджикистане, зарубежный опыт Сил специальных операций, ряд публикаций в отечественных СМИ и энтузиазм отдельных офицеров спецназа.
82-мм миномет "Поднос" на вьюках.

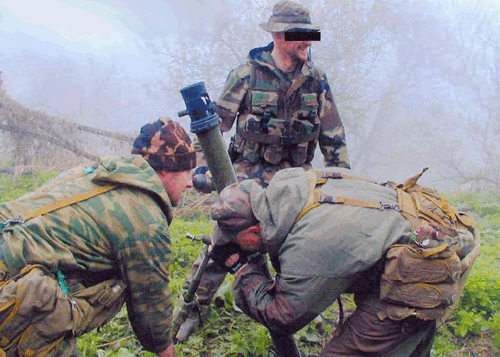

Расчет ведет огонь из Подноса

еще одно фото миномета Поднос на вьюках

Добавлено в 10:57
Из опыта личного обращения с данной системой, могу сказать что это отличный миномет который обычно придается мотострелковым взводам, обеспечивая им мгновенную огневую поддержку, в отличие от 2Б11 которые сейчас состоят в основном на вооружении минометных батарей мотострелковых батальонов, Поднос более мобилен, и как я писал выше возможно перемещение миномета по полю бою в силу его легкого веса одним номером расчета, что обеспечивает командиру взвода или роты более широкий маневр огнем.

Миномет 2Б11, представляет собой развитие конструкции полкового миномёта образца 1943 года — ПМ-43. Основными нововведениями стало использование более современных материалов, позволившее уменьшить общую массу миномёта. Заряжание производится с дульной стороны. Миномёт выполнен по классической схеме мнимого треугольника. Казённая часть упирается в специальную опорную плиту. Плита и двунога устанавливаются в грунт. Для предотвращения двойного заряжания на дульном срезе установлен специальный механизм. 2Б11 имеет возможность стрельбы практически всеми типами мин калибра 120-мм, в том числе управляемыми минами КМ-8 «Грань», кроме того время приведения миномёта в боевое положение по сравнению с ПМ-43 снижено с 20 минут до 1,5..2 минут. Миномёт 2Б11 используется в составе миномётного комплекса 2С12 «Сани» с применением колёсного хода для буксировки.
В настоящее время на вооружении находится около 700 минометов, также около 1000 минометов находится на хранении.
Технические характеристики:
Калибр... 120 мм, при этом миномет может вести огонь всеми минами иностранного производства.
Вес в боевом положении... 210 кг, в походном около 300 кг.
дальность стрельбы минимальная около 400 метров, максимальная миной с дальнобойным зарядом 7100 метров, управляемой миной комплекса Грань до 9000 метров.
Скорострельность - 15 выстрелов в минуту.

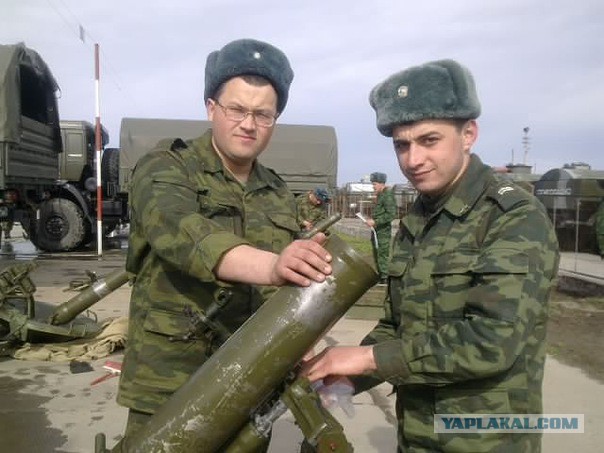

Обслуживание миномета 2Б11 в парке 18 ОМСБР, 3 минометная батарея, 2011 год.

полигон "Гвардеец", н.п. Шали, 2008 год, что то отрабатываем "на запиши"

как упоминалось выше миномет 2Б11 может вести огонь всеми минами калибра 120-мм как отечественного так и иностранного производства, однако основными минами применяемыми при стрельбе из этого миномета являются: осколочно-фугасная мина ОФ-843Б массой 16 кг с взрывателем М-12 двойного действия, осветительная мина 3С9 с дистанционной трубкой Т-5, дымовая мина Д-843.
Мины неприхотливые надежные и при правильном хранении сохраняют возможность применения очень долго, например в 2008 году на полигоне Прудбой стреляли минами 1978 года выпуска из примерно ста отстрелянных мин, не выстрелило всего две. А вот при неправильном хранении даже более - менее новые мины отказываются срабатывать, например в 2009 году в районе Ачхой-Мартана при стрельбе осветительными минами 1992 года выпуска из 10 выстреленных мин, загоралась только одна, а две вообще не выстрелили, а что такое "аборт" ночью с тем условием что нельзя зажигать свет, это что с чем то...
2008 год, полигон Прудбой, ведение огня миной ОФ-843Б.

2011 года, застава Дачу-Борчой, подготовка мин к ведению огня

2008 год, полигон Прудбой, работает наводчик из моего расчета

полигон Серноводск, батальонные учения, 2011 год, про эти учения можно почитать здесь http://twower.livejournal.com/656182.html?page=1

взвод управления перед работой, 2009 год, н.п. Шали

Добавлено в 16:48
По итогам службы на данном миномете могу сказать, что система отличается надежностью, неприхотливостью и мощностью, для своего калибра довольно легкая (такой кабан как я на колесном ходе перемещает его по относительно ровной поверхности в одиночку), притом что его калибр 120-мм в зарубежных армиях является калибром для полковых минометов, кстати также было и в советской армии. Еще одним несомненным преимуществом для расчета является то что на каждый миномет положена отдельная машина, то есть на длительных выездах расчет с относительным комфортом ночует в машине (это относится в основном к тем местам где я служу, ночевать в кузове машине где нибудь в Сибири зимой сомнительное удовольствие)

Плавно переходим к миномету 2Б9 "Василек" многого рассказать про него не могу, потому что я хоть и числился на нем командиром почти 3 года, но стрелять из него ни разу не довелось, так как все три миномета в батарее были неисправны аж с тех пор как наш доблестный пятиорденоносный вывели из Чечни. Потому все время стрелял из 2Б11.
2Б9 «Василёк» — советский автоматический миномёт калибра 82 мм. Разработка начата в 1967 году на базе автоматического миномёта Ф-82, принят на вооружение в 1970 году.
Заряжание у миномёта 2Б9 «Василёк» кассетное, в кассету помещают четыре мины. Миномёт имеет два режима стрельбы — одиночный и автоматический, ствол гладкий.
ремя перевода из боевого положения в походное и обратно, мин 1,5
Возимый боекомплект, мин 226
Темп стрельбы, выстр./мин 170
Практическая скорострельность, выстр./мин 100—120
Вес мины, кг: 3,1
Тип мины: осколочная, дымовая, осветительная
Радиус действительного поражения: 18 м
При разрыве мина даёт от 400 до 600 осколков
Минимальная дальность навесной стрельбы, м: 800
Максимальная дальность стрельбы 4270 м
огонь ведётся с углами возвышения от −1° до +78° или от +7° до +85°
Широко использовался в ходе боевых действий в Афганистане. Миномётами 2Б9 укомплектовывались 1-2 миномётных взвода (3 орудия на взвод) в составе миномётной батареи мотострелковых батальонов. Для перевозки миномёта использовался многоцелевой тягач МТ-ЛБ. Особенностью применения миномёта 2Б9 в Афганской войне следует считать самостоятельную установку миномёта непосредственно на корпус тягача, что шло вразрез с требованиями руководства по использованию миномёта, служебных инструкций и не было предусмотрено конструкцией тягача. Данное новшество повышало мобильность орудия и снижало время на разворачивание к стрельбе.
По существу военнослужащие 40-й Армии по собственной инициативе сконструировали новый тип самоходного орудия, отличавшегося мобильностью и скорострельностью. Миномет также применялся во время Первой и Второй Чеченских войн обеими воюющими сторонам

Это сообщение отредактировал werwolf242 - 19.11.2015 - 16:55

я и мой 2Б9М, полигон Прудбой конец июля 2008 года, на заднем плане транспортная машина на базе УРАЛ-43206

Это сообщение отредактировал werwolf242 - 19.11.2015 - 16:56

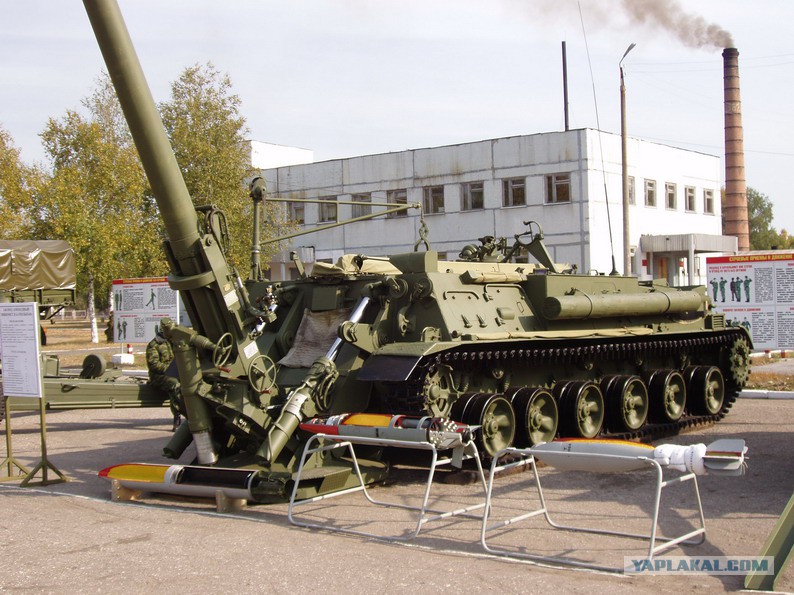

Ну и наконец миномет Тюльпан он же 2С4, данное орудие относится к классу сверхтяжелых и ведет огонь минами калибра 240-мм, в том числе со специальной БЧ мощностью 2 кт, основными минами для него являются: фугасные мины 53-Ф-864 с максимальной дальностью стрельбы в 9,65 км, а также активно-реактивные мины 3Ф2 с максимальной дальностью стрельбы в 19,69 км. В 1982 году на вооружение 2С4 был принят корректируемый снаряд «Смельчак». Кроме того, для 240-мм миномётов М-240 и 2С4 разработаны: зажигательные мины «Сайда», снаряжённые напалмом и образующие устойчивые очаги возгорания на площади 7850 м² вокруг центра разрыва снаряда, кассетные мины «Нерпа», снаряжённые осколочно-фугасными боевыми элементами 3ОФ16, ядерные снаряды мощностью 2 килотонны в обычном и активно-реактивном варианте, а также нейтронные снаряды «Смола» и «Фата».
Боевое крещение самоходный миномёт 2С4 принял во время войны в Афганистане. Благодаря мобильности, дальности стрельбы и возможности поражения целей противника на обратных склонах гор и в укрытиях миномёты 2С4 широко использовались в зоне ответственности 108-й мсд. Миномётная батарея, оснащённая «Тюльпанами», в основном выполняла задачи по уничтожению огневых точек в каменных завалах и пещерах, опорных пунктов и огневых средств на дорогах, перевалах и в кишлачной зоне. Фугасные мины эффективно уничтожали глинобитные сооружения и крепости противника, в то время как 122-мм осколочно-фугасные снаряды вязли в стенах укреплённых зданий. После поступления на вооружение активно начали использоваться управляемые мины «Смельчак». По результатам использования корректируемых выстрелов 3ВФ4 был сделан вывод о том, что на выполнение поставленной задачи для пристрелки уходило две-три обычных фугасных мины, а для поражения — одна-две корректируемых мины «Смельчак». Общее же время выполнения задачи могло составлять от 12 до 15 минут. Всего в ходе боевых действий по данным А. Б. Широкорада было задействовано около 120единиц 2С4, однако по состоянию на 1 августа 1987 года на территории Афганистана в 40-й армии СССР официально числилось только 4 миномёта «Тюльпан». В целом миномёт 2С4 по результатам применения в Афганистане отлично себя зарекомендовал.
Повторно самоходные миномёты «Тюльпан» были применены во второй чеченской кампании, в частности при взятии Грозного в конце 1999-го — начале 2000 года, продемонстрировав высокую эффективность огня. Также использовались для уничтожения бетонных оборонительных сооружений в горных населённых пунктах, разрушение которых не представлялось возможным с помощью 152-мм артиллерии. 10 единиц самоходных миномётов 2С4 за несколько дней уничтожили оборонительную систему незаконных вооружённых формирований.

в общем вроде все, можете пинать.
и да пока не забыл всех причастных поздравляю с сегодняшним праздником Днем Ракетных войск и Артиллерии!!!
