Вилли Мессершмитт асоциируется в первую очередь с bf-109, он "месер", он же "худой". Но в его конструкторском наследии есть ряд других интересных машин, о его массовых поршневых двухмоторниках я и хочу рассказать коллегам ЯПовцам.

100 фото.

http://www.airaces.ru/plane/messershmitt-bf-110-me-110.html

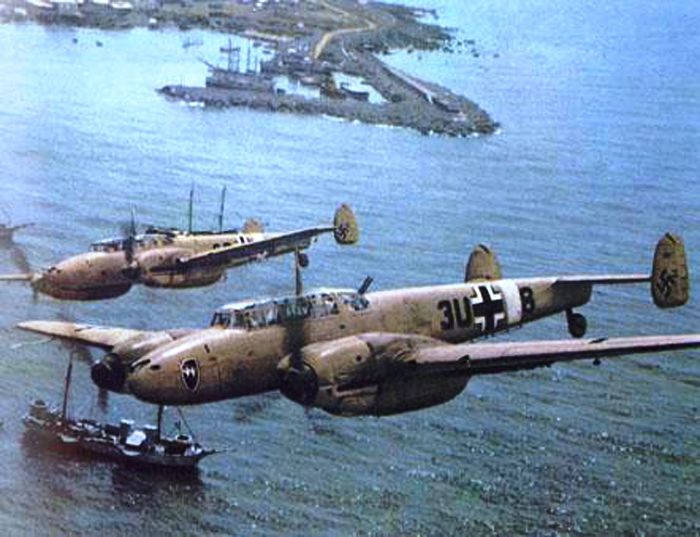

Мессершмитт Bf.110 — двухмоторный тяжелый истребитель (Zerstörer) на службе Люфтваффе во время Второй мировой войны. Из-за неспособности использования по прямому назначению был переквалифицирован в истребитель-бомбардировщик и ночной истребитель.

В середине 30-х гг. ведущие самолетостроительные фирмы Германии участвовали в конкурсе на создание боевого самолета небывалого до тех пор класса «стратегический истребитель». По замыслу командования Люфтваффе самолет должен был использоваться для завоевания господства в воздухе над территорией противника и для сопровождения дальних бомбардировщиков. Предусматривалось также выполнение им задач дальнего истребителя-перехватчика, разведчика и истребителя-бомбардировщика.

Из представленных на рассмотрение комиссии Люфтваффе проектов Хеншель Hs-124, Фокке-Вульф Fw-57 и Байерише Флюгцойгверке Bf-110 лучшим был признан проект Bf 110. Проект был разработан Вилли Мессершмиттом и после перехода фирмы «Байерише Флюгцойгверке» под его контроль Bf-110 часто обозначался также как Me-110.

Bundesarchiv_Bild_101I-360-2095-15,_Flugzeuge_Messerschmitt_Me_110

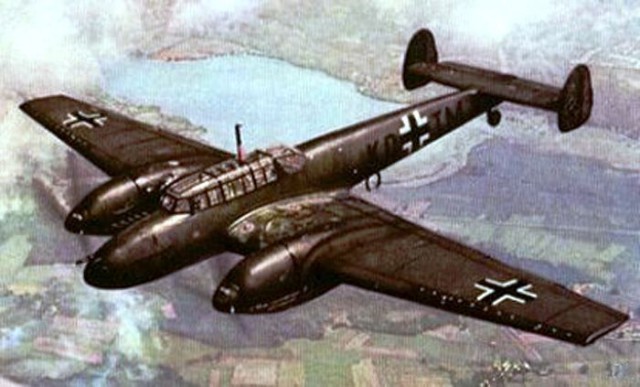

Испытания первых трех опытных образцов Bf 110 были начаты весной 1935 г. (первый полет — 12 мая 1935 г.), в 1937 г. истребитель Bf 110 принят на вооружение Люфтваффе и запущен в серийное производство. Предсерийная партия из четырех машин была изготовлена в том же году. Это был цельнометаллический двухмоторный моноплан с низкорасположенным крылом и разнесенным хвостовым оперением


Bundesarchiv_Bild_101I-360-2095-23,_Flugzeuge_Messerschmitt_Me_110_1

Опытные экземпляры Bf 110 летали с двигателями DB 600А мощностью по 910 л. с. каждый. С этими двигателями самолеты развивали скорость до 510 км/ч.

Bundesarchiv_Bild_101I-360-2085-19,_Frankreich,_Pilot_in_einer_Me_110

Основная масса серийных Bf 110 была выпущена с 12-цилиндровыми двигателями водяного охлаждения DB 601 разных модификаций мощностью 1050—1350 л. с. Двигатели приводили во вращение трехлопастные винты VDM с электрическим управлением шагом и с установкой лопастей во флюгерное положение.

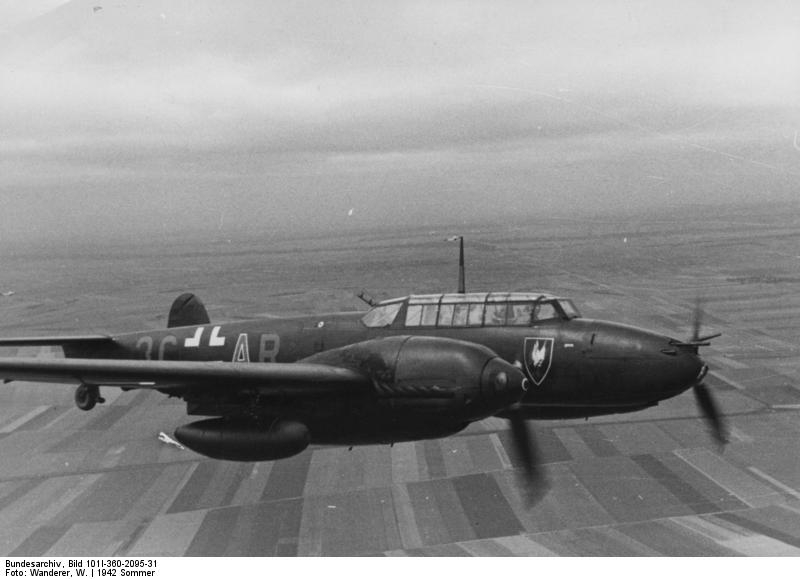

Bundesarchiv_Bild_101I-360-2095-31,_Flugzeug_Messerschmitt_Me_110

Оборудование самолета в значительной степени определялось его назначением. Однако на большинстве машин устанавливался комплект приборов для дальних полетов, в хвостовой части фюзеляжа монтировался дистанционный компас Патин с электрической подачей данных на указатель, а на приборной доске в кабине пилота размещался гирополукомпас Сперри. Стандартным оборудованием была радиостанция FuG 10 с коротковолновым и длинноволновым приемопередающими блоками, блоками радионавигации и слепой посадки. Общий вес радиостанции составлял 162 кг.

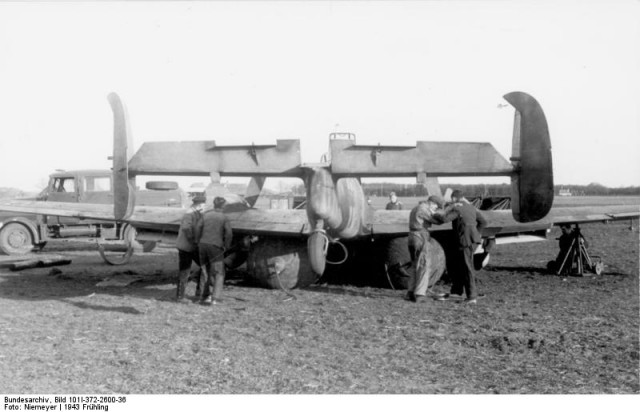

Bundesarchiv_Bild_101I-372-2600-36,_Frankreich,_Nachtjagdmaschine_Me_110

Вооружение самолета также определялось его назначением. Модификация ударного истребителя вооружалась четырьмя 7,92-мм пулеметами MG 17. двумя 20-мм пушками MG FF или MG 151/20 и одним подвижным 7,92-мм пулеметом MG 81Z илиMG 15.

Фоторазведчик

Кроме описанного выше комплекта вооружения на некоторых модификациях Bf 110 четыре пулемета MG 17 заменялись двумя исключительно мощными 30-мм пушками МК 108. на других модификациях пулеметы сохранялись, по пушками МК 108 заменялись пушки MG FF Одна из модификаций ночного истребителя-перехватчика была вооружена двумя 30-мм пушками МК 108 в носовой части фюзеляжа и двумя такими же пушками, установленными в задней части кабины для стрельбы вверх и вперед (схема «Schrage Musik»), Эта модификация использовалась для атак соединений тяжелых бомбардировщиков союзников снизу. Прицеливание производил летчик через специальный коллиматорный прицел.

Bundesarchiv_Bild_101I-382-0211-22,_Flugzeug_Messerschmitt_Me_110

Bf 110 E Bedienungsvorschrift-Bo. Heft 2

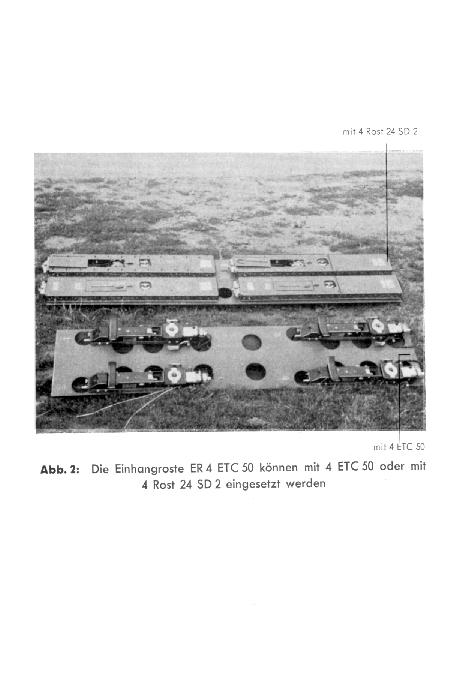

Система бомбодержателя

...

....

пульт управления

Это сообщение отредактировал P376 - 1.11.2015 - 21:57

мины

....

...

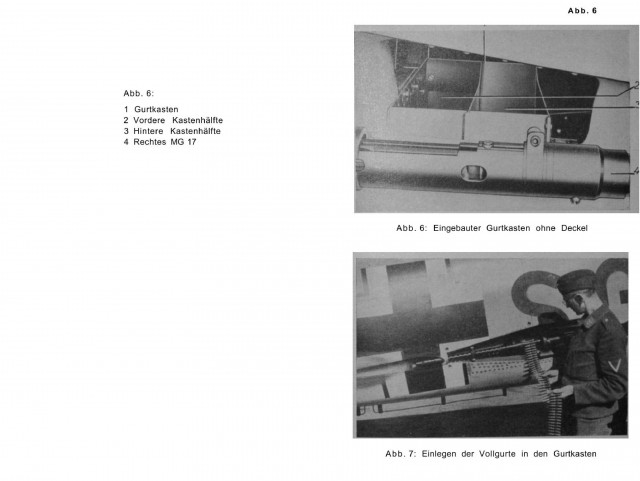

Bf 110 E und F Schubwaffenanlage. Bedienungsvorschrift – Wa
хвостовая установка пулеметов

...

...

...

....

прицел перископ

Это сообщение отредактировал P376 - 1.11.2015 - 22:00

....

Кроме встроенного вооружения Bf 110 мог нести и разнообразное подвесное вооружение. При использовании его в варианте истребителя-бомбардировщика это могли быть две бомбы массой до 1000 кг под фюзеляжем и еще четыре 50-кг бомбы под крылом, что было более чем в .3,5 раза больше нормальной бомбовой нагрузки стандартного советского бомбардировщика Пе-2. Иногда вместо бомбодержателей под фюзеляжем подвешивались контейнеры с двумя 20-мм пушками или одной 37-мм пушкой. Ночные истребители-перехватчики вооружались также четырьмя пусковыми установками 210-мм реактивных снарядов Wgr 21.

37-мм пушка ВК 3,7 (Flak 18) немецкого истребителя Bf.110G-2-R1
