Как делают ракетные и авиа двигатели, ОАО «Кузнецов»

ОАО «Кузнецов» является ведущим двигателестроительным предприятием России. Здесь осуществляется проектирование, изготовление и ремонт ракетных, авиационных и газотурбинных установок для газовой отрасли и энергетики.

С этими двигателями были запущены пилотируемые космические корабли «Восток», «Восход», «Союз» и автоматические транспортные грузовые космические аппараты «Прогресс». 100% пилотируемых космических пусков и до 80% коммерческих производится с использованием двигателей РД107/108 и их модификаций, произведённых в Самаре. Продукция завода имеет особое значение для поддержания боеготовности дальней авиации России. На «Кузнецове» были сконструированы, произведены и технически обслуживаются двигатели НК-12 для дальних бомбардировщиков Ту-95МС, НК-25 для бомбардировщиков Ту-22М3 и НК-32 для уникальных стратегических бомбардировщиков Ту-160.

Сегодня перед самарским предприятием стоят задачи по возобновлению производства двигателей НК-32 серии 02, росту объёмов производства ракетных двигателей, повышению надёжности индустриальных двигателей для ОАО «Газпром», развитию перспективных авиационных разработок.

59 картинок via

1. 55 лет назад в Самаре начали серийно производить ракетные двигатели, которые не только подняли на орбиту первого космонавта Юрия Гагарина, но и вот уже более полувека используются российской космонавтикой и тяжелой авиацией. Предприятие «Кузнецов», которое входит в Госкорпорацию Ростех, объединило несколько крупных самарских заводов. Сначала они занимались производством и обслуживанием двигателей для ракетоносителей ракет «Восток» и «Восход», сейчас - для «Союза». Второе направление работы «Кузнецова» сегодня - силовые установки для самолетов.

ОАО «Кузнецов» входит в состав Объединённой двигателестроительной корпорации (ОДК).

2. Механообрабатывающее производство.

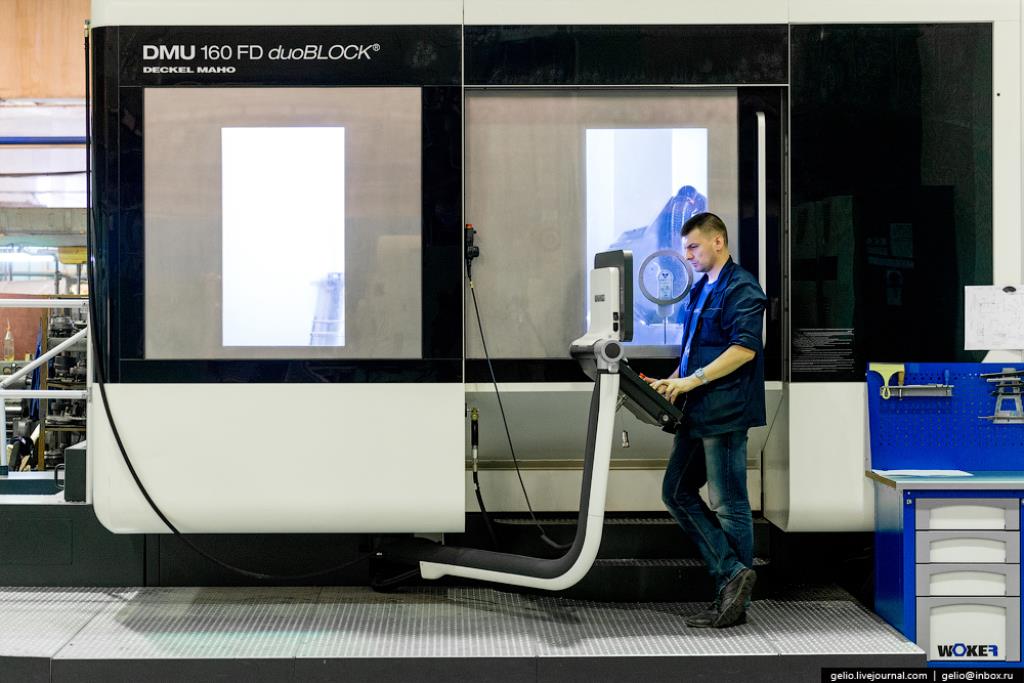

Это один из начальных этапов процесса производства двигателя. Здесь сконцентрировано высокоточное обрабатывающее и контрольно-испытательное оборудование. Например, фрезерный обрабатывающий центр DMU-160 FD, способен обрабатывать крупногабаритные детали сложной формы диаметром до 1,6 метра и весом до 2 тонн.

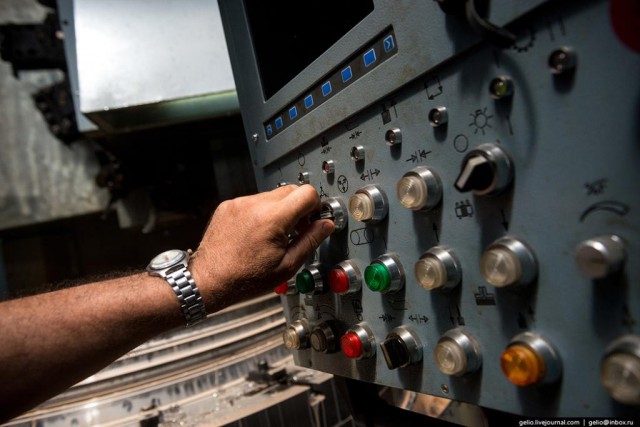

3. Оборудование эксплуатируется в 3 смены.

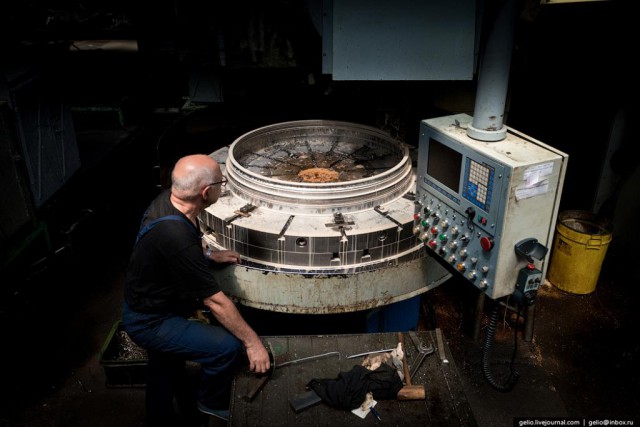

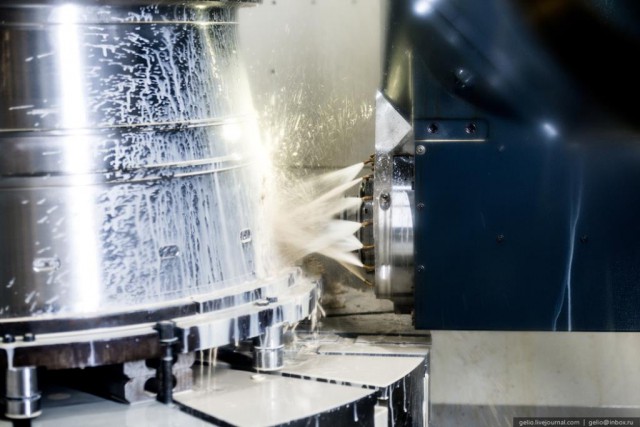

4. Обработка статорных колец компрессора двигателя НК-32 на токарно-карусельном станке.

5. НК-32 устанавливается на стратегическом бомбардировщике Ту-160, а НК-32-1 в 1996 г. - на летающей лаборатории Ту-144ЛЛ.

6. Скорость установки позволяет обрабатывать швы до 100 метров в минуту.

7. Металлургическое производство.

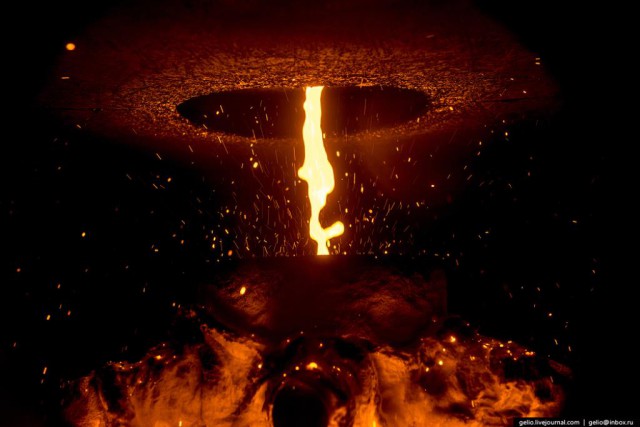

Этот участок способен отливать заготовки диаметром до 1600 мм и весом до 1500 кг, необходимые для корпусных деталей газотурбинных двигателей индустриального и авиационного применения. На фото показан процесс заливки детали в вакуумно-плавильной печи.

8. Фрагмент литниково-питающей системы после заливки.

9. Контроль литья методом ЛЮМ-А.

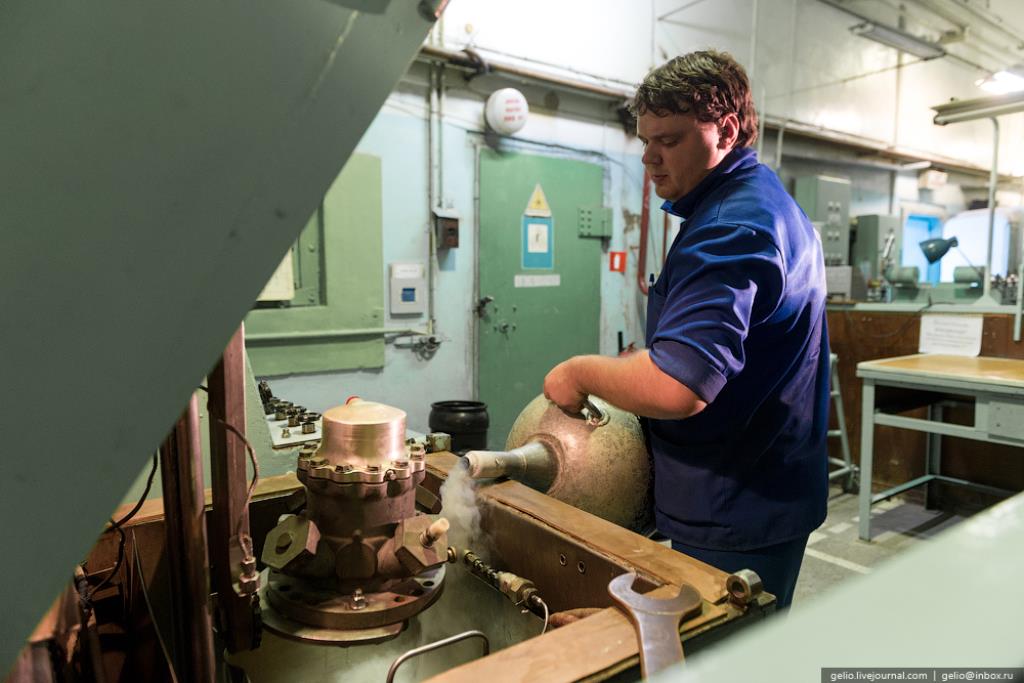

10. Типовые испытания клапана ракетного двигателя в условиях -55°C.

11. Испытания представляют собой процесс охлаждения ванны со спиртом с помощью жидкого азота до указанной температуры.

12. Участок сборки моделей лопаток в модельный блок.

13.

14. Контроль профиля компрессорной лопатки.

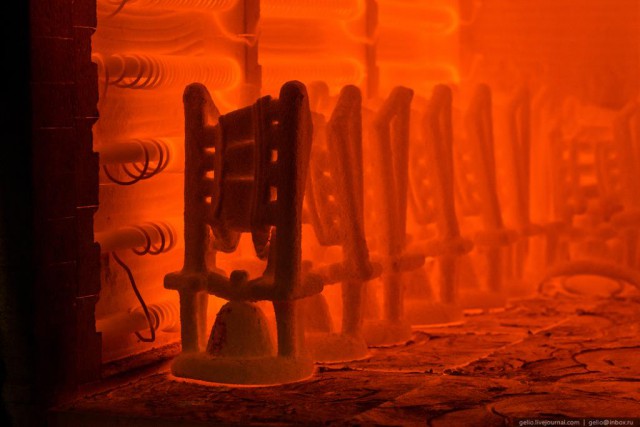

15. Прокалка керамических форм лопаток в электрической печи.

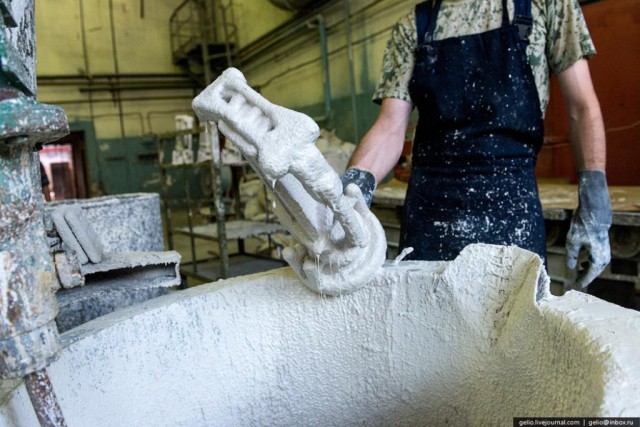

16. Нанесение керамики на модель лопаток.

17. Процесс индукционной пайки сопла камеры сгорания ракетного двигателя. Температура процесса составляет 975°C.

18. Установка полуколец на критическое сечение камеры сгорания ракетного двигателя на участке сварки.

19. Фрезеровка каналов горючего камеры сгорания ракетного двигателя.

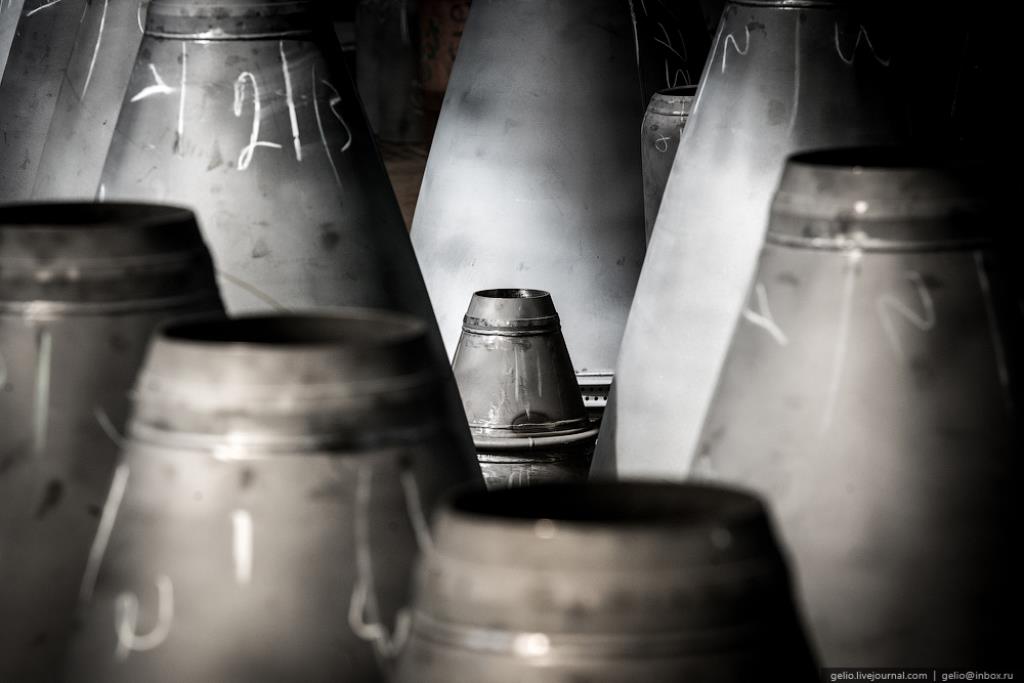

20. «Наружная рубашка» сопла камеры сгорания РД с разметкой под рентген-контроль.

21. Сборка рулевого агрегата РД. Устанавливается совместно с маршевыми двигателями РД-107А/РД-108А для управления и корректировки вектором тяги.

22. Камеры сгорания.

23. Сейчас на «Кузнецове» трудится около 12 тысяч человек.

24. Сборка очередного опытного образца двигателя НК-361 для российской железной дороги.

Новым направлением развития ОАО «Кузнецов» является выпуск механических приводов силового блока ГТЭ-8,3/НК для тяговой секции магистрального газотурбовоза на базе ГТД НК-361.
