Добрый день! Довелось мне тут с напарником подхалтурить заменой подшипников на больших двигателях данный был 355 кВт. Может кому интересно будет как идет этот процесс. Некоторые моменты упущены т.к не до фотика было, их опишу как смогу =)
Данный двигатель крутит большой вентилятор рециркуляции воздуха. С пильных/шлифовальных станков вытягивается воздух, идет на фильтра, и очищенный от пыли возвращается в цех. Делается это для того, чтоб зимой меньше терять тепла из цеха и как следствие тратить меньше денег на отопление.

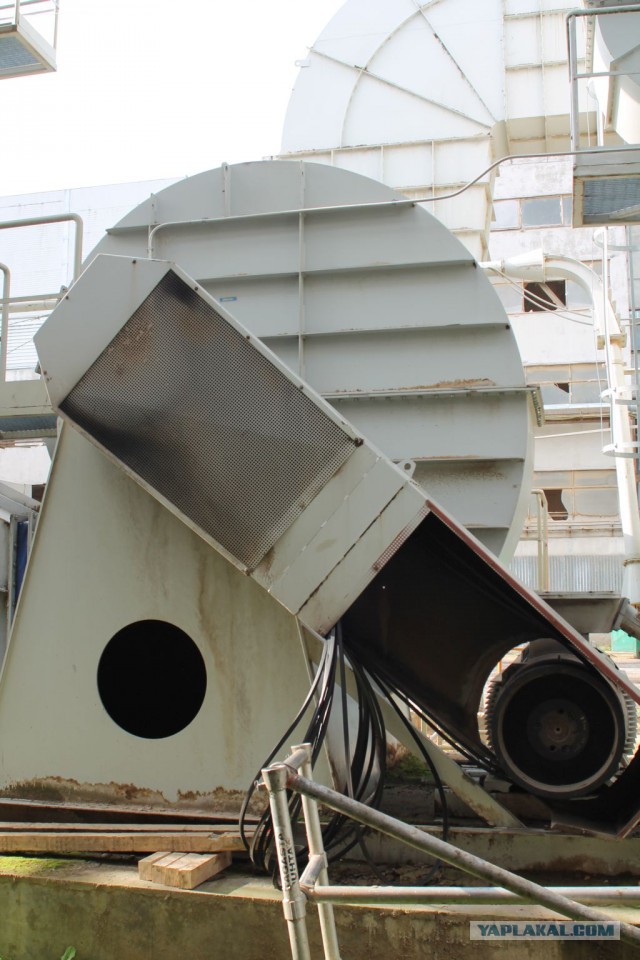

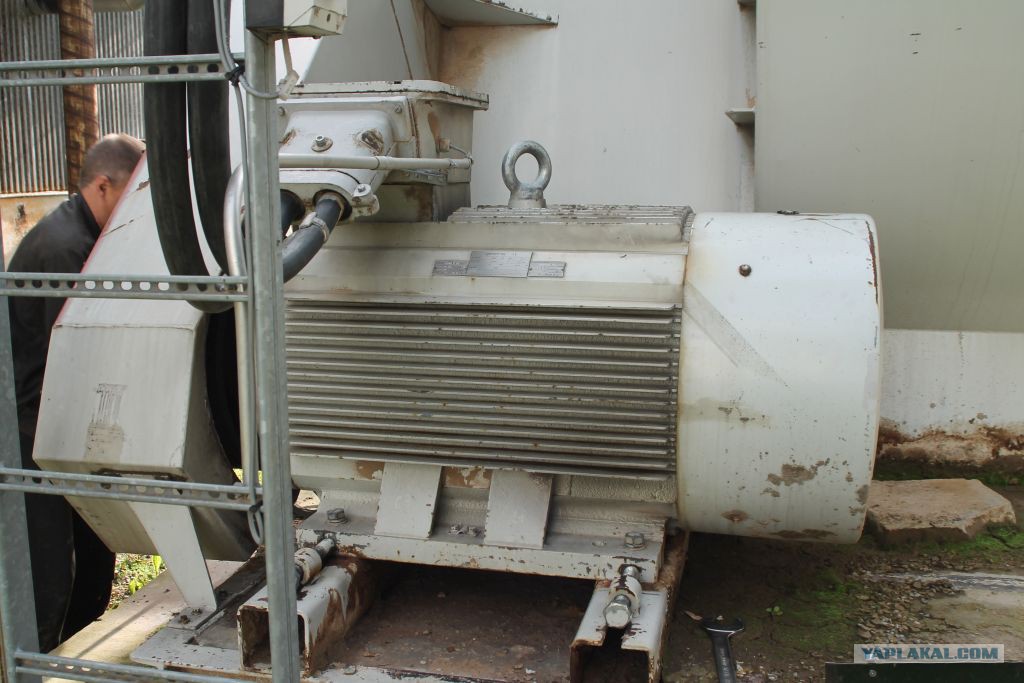

Итак собственно вот он, "виновник" торжества.

Как поменять подшипнике на большом двигателе

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
LonleyShadow
11.08.2015 - 10:49
Статус: Offline


Приколист

Регистрация: 4.05.13
Сообщений: 297

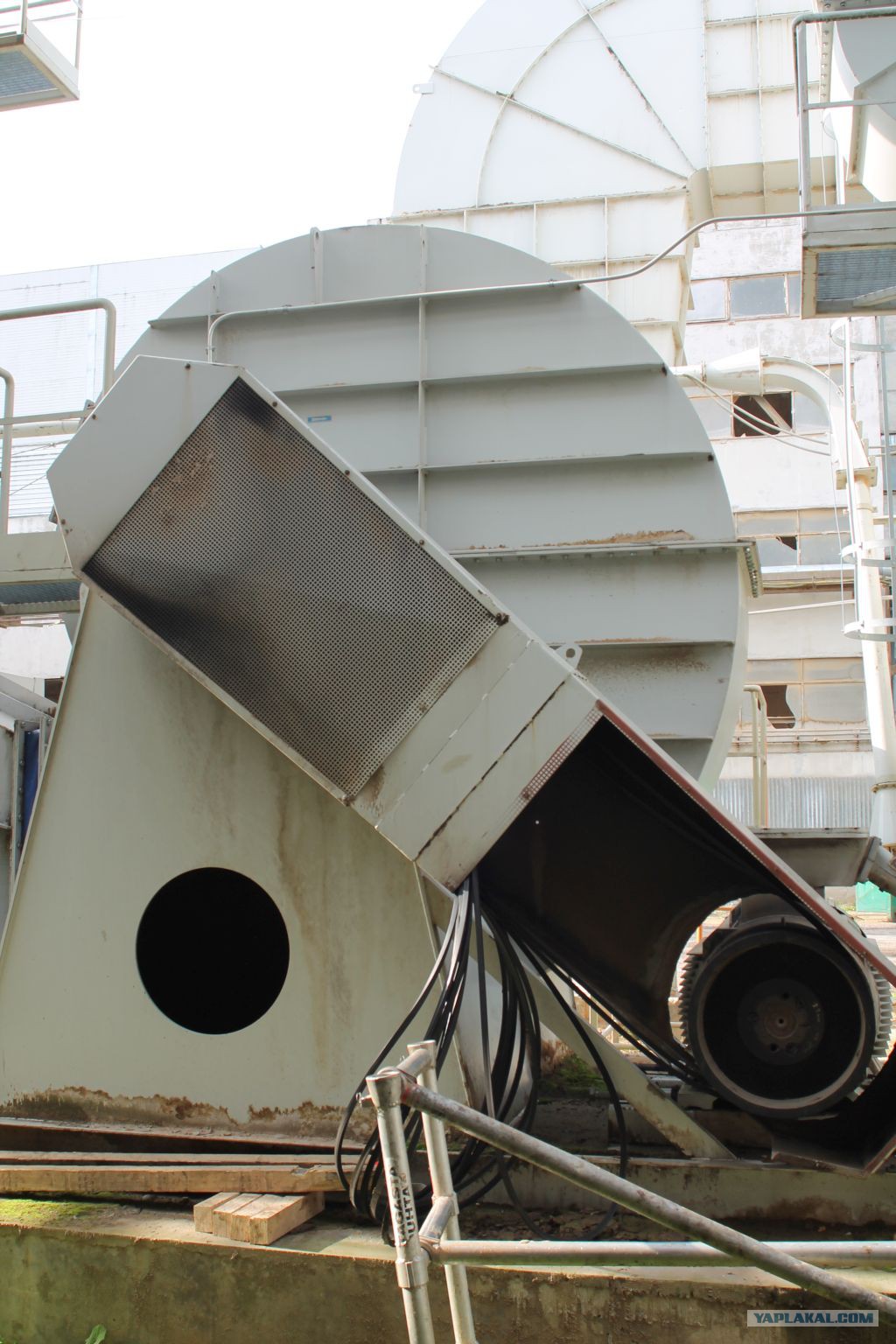

Вот корпус вентилятора

Как поменять подшипнике на большом двигателе

[^]
LonleyShadow
11.08.2015 - 10:50
Статус: Offline


Приколист

Регистрация: 4.05.13
Сообщений: 297

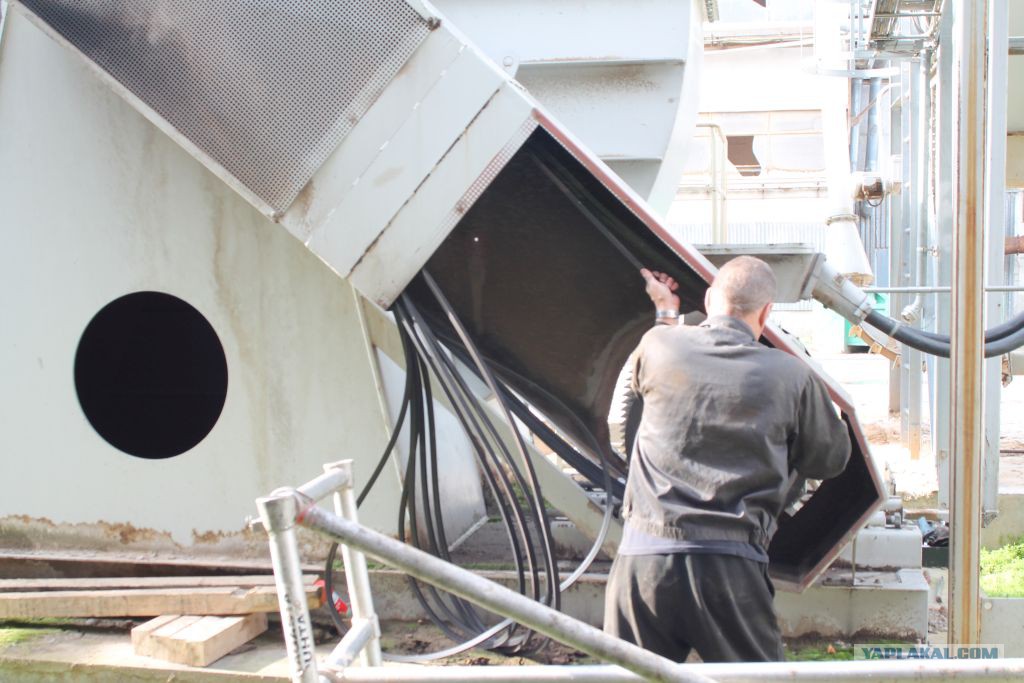

Напарник скидывает приводные ремни, они тоже под замену

Как поменять подшипнике на большом двигателе

[^]
LonleyShadow
11.08.2015 - 10:51
Статус: Offline


Приколист

Регистрация: 4.05.13
Сообщений: 297

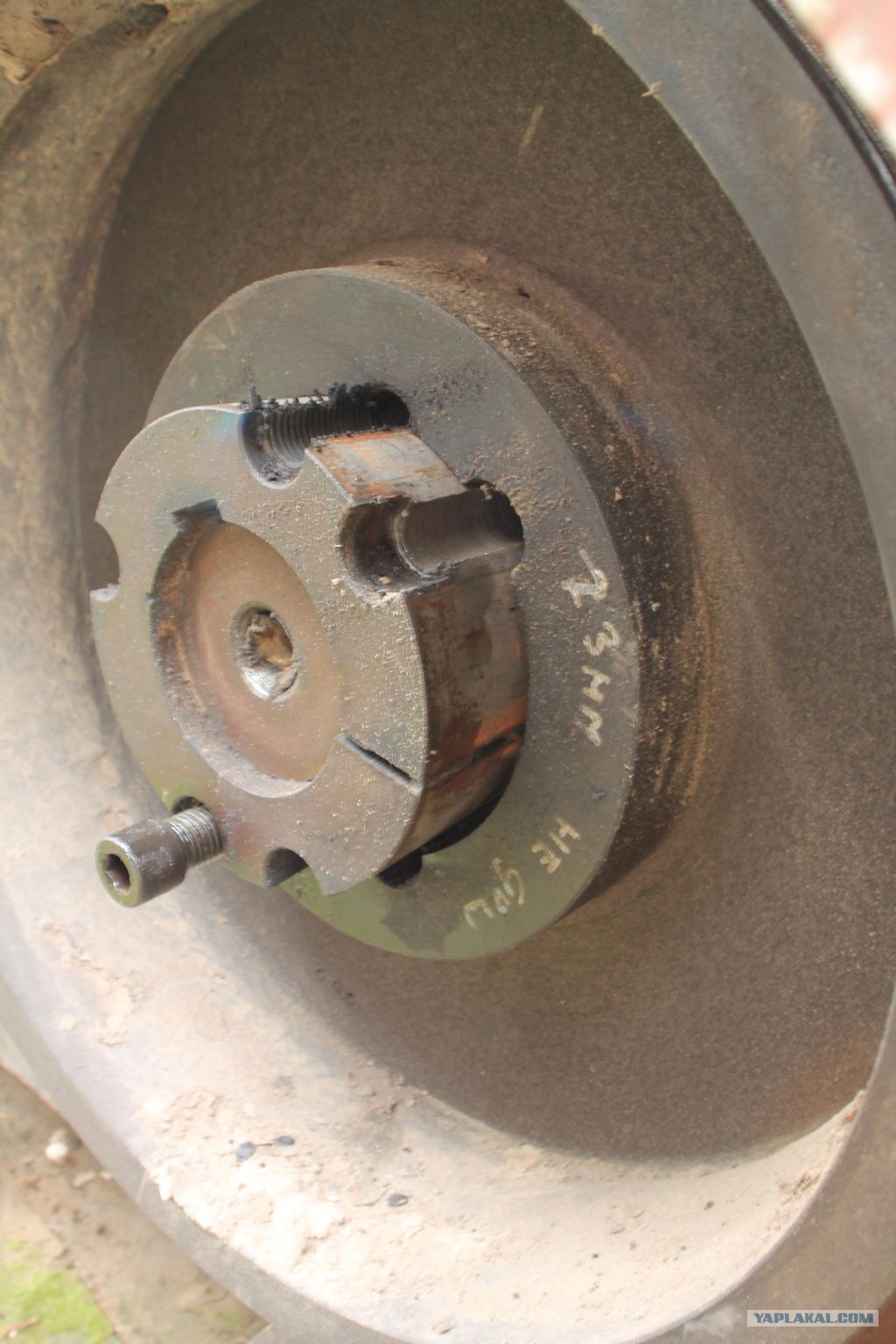

После снятия ремней снимаем шкив, чугунтий! Слава богу он на конусе, снять не составляет проблем. Только вес....около 100кг

Как поменять подшипнике на большом двигателе

[^]
LonleyShadow
11.08.2015 - 10:51
Статус: Offline


Приколист

Регистрация: 4.05.13
Сообщений: 297
Сдернули с конуса

Как поменять подшипнике на большом двигателе

[^]
LonleyShadow
11.08.2015 - 10:53
Статус: Offline


Приколист

Регистрация: 4.05.13
Сообщений: 297

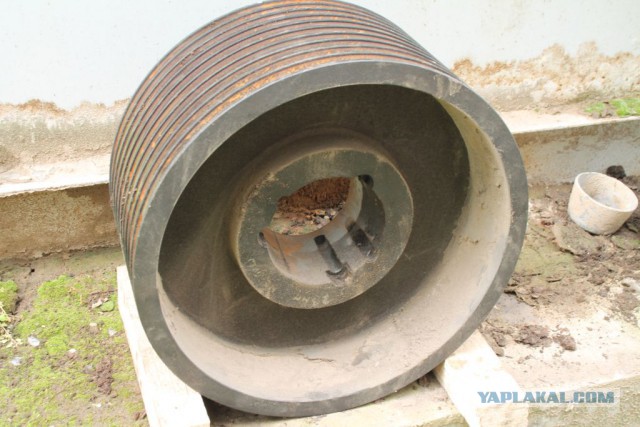

И ̶п̶е̶р̶д̶я̶ч̶и̶м̶ ̶п̶а̶р̶о̶м̶ специальным инструментом, в виде двух брусьев снимаем на фундамент

Как поменять подшипнике на большом двигателе

[^]
LonleyShadow
11.08.2015 - 10:53
Статус: Offline


Приколист

Регистрация: 4.05.13
Сообщений: 297
Еще

Как поменять подшипнике на большом двигателе

[^]
LonleyShadow
11.08.2015 - 10:54
Статус: Offline


Приколист

Регистрация: 4.05.13
Сообщений: 297

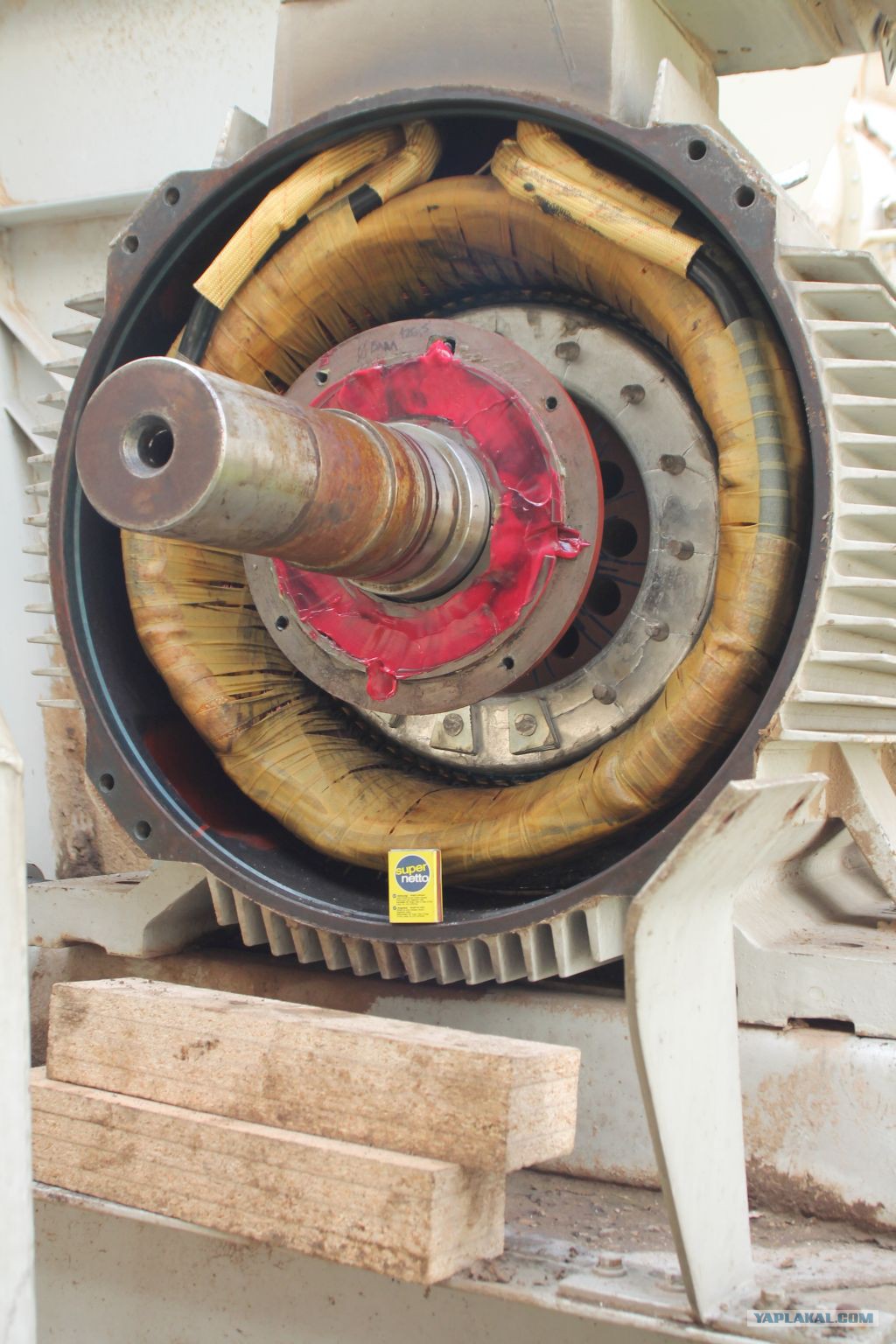

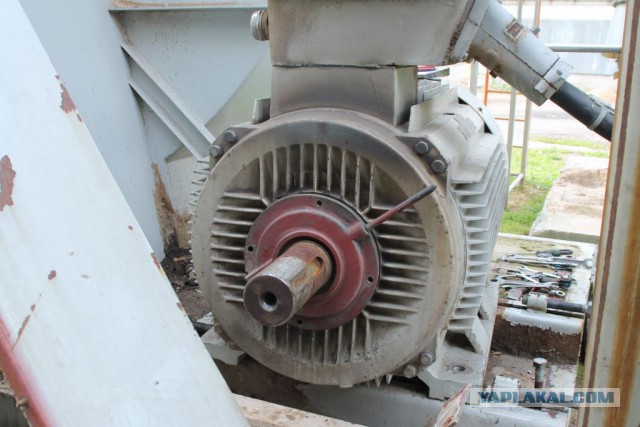

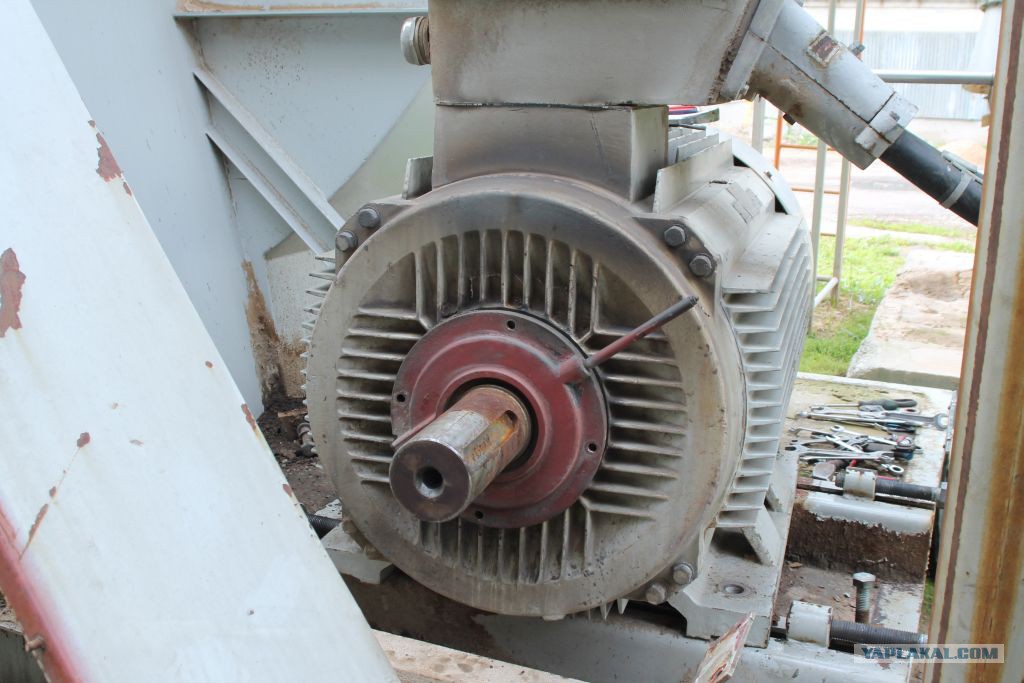

Отдельный секс был с кожухом, хотели снять, но не получилось, отодвинули в сторону. Ну вот и пациент, голенький =)

Как поменять подшипнике на большом двигателе

[^]
LonleyShadow
11.08.2015 - 10:56
Статус: Offline


Приколист

Регистрация: 4.05.13
Сообщений: 297

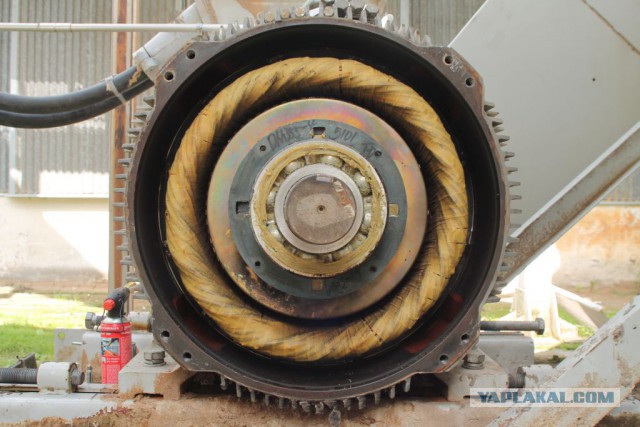

Так, красная крышка с трубочкой это и есть крышка удерживающая наружнюю обойму роликового подшипника в крышке. Выкручиваем болты, и 8 болтов по диаметру наружней крышки. Под вал ставим домкрат и чуть его натягиваем (когда сдернем крышку ротор может ударить по статору. Зазор маленький между ротором и статором, но вес ротора не маленький, перестраховка) и видим нутро =)

Это сообщение отредактировал LonleyShadow - 11.08.2015 - 10:59

Как поменять подшипнике на большом двигателе

[^]
LonleyShadow
11.08.2015 - 10:57
Статус: Offline


Приколист

Регистрация: 4.05.13
Сообщений: 297
Смазочка то уже поджарилась. Вот такие ролики в подшипнике, со следами работы долго и упорной

Как поменять подшипнике на большом двигателе

[^]
LonleyShadow
11.08.2015 - 10:57
Статус: Offline


Приколист

Регистрация: 4.05.13
Сообщений: 297
Крышка

Как поменять подшипнике на большом двигателе

[^]
LonleyShadow
11.08.2015 - 11:00
Статус: Offline


Приколист

Регистрация: 4.05.13
Сообщений: 297

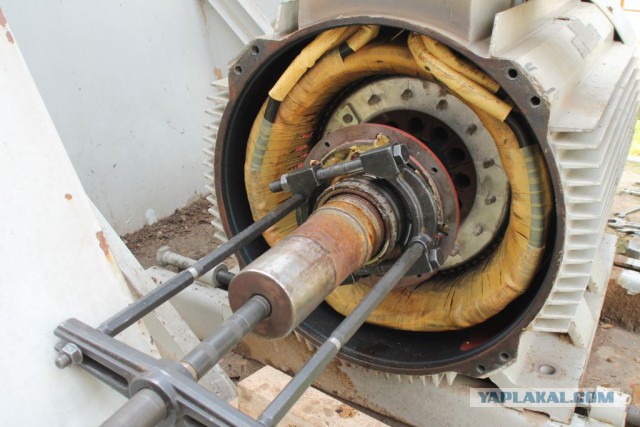

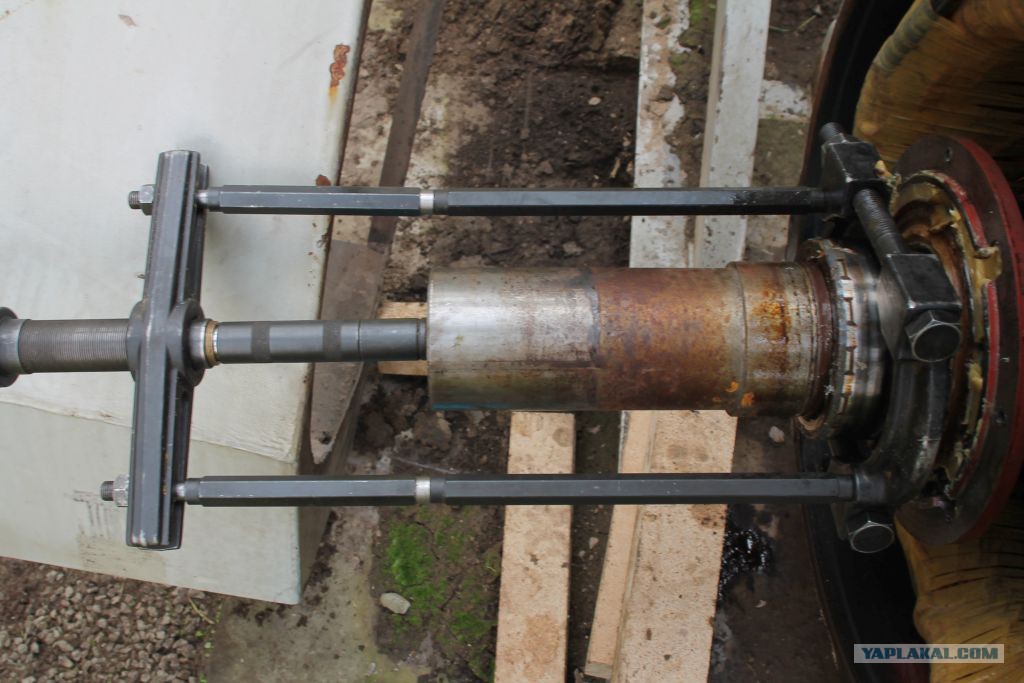

Ставим под внутреннее кольцо подшипника съемник, и натягиваем его.

Как поменять подшипнике на большом двигателе

[^]
LonleyShadow
11.08.2015 - 11:02
Статус: Offline


Приколист

Регистрация: 4.05.13
Сообщений: 297
Напряженный момент=) Когда съемник натянут, достаем газовую горелку и греем это кольцо по кругу (сажаем на горячую, посадка плотная, и кольцо оооочень прочно сидит на валу) раздается характерный щелчок, и кольцо снято.

Как поменять подшипнике на большом двигателе

[^]
LonleyShadow
11.08.2015 - 11:02
Статус: Offline


Приколист

Регистрация: 4.05.13
Сообщений: 297

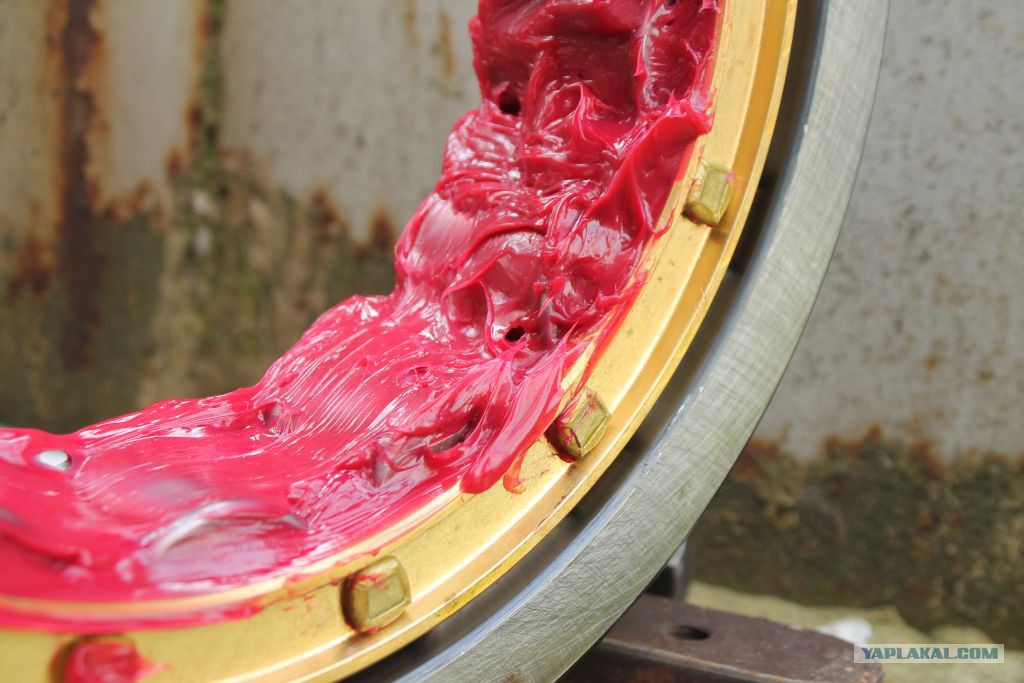

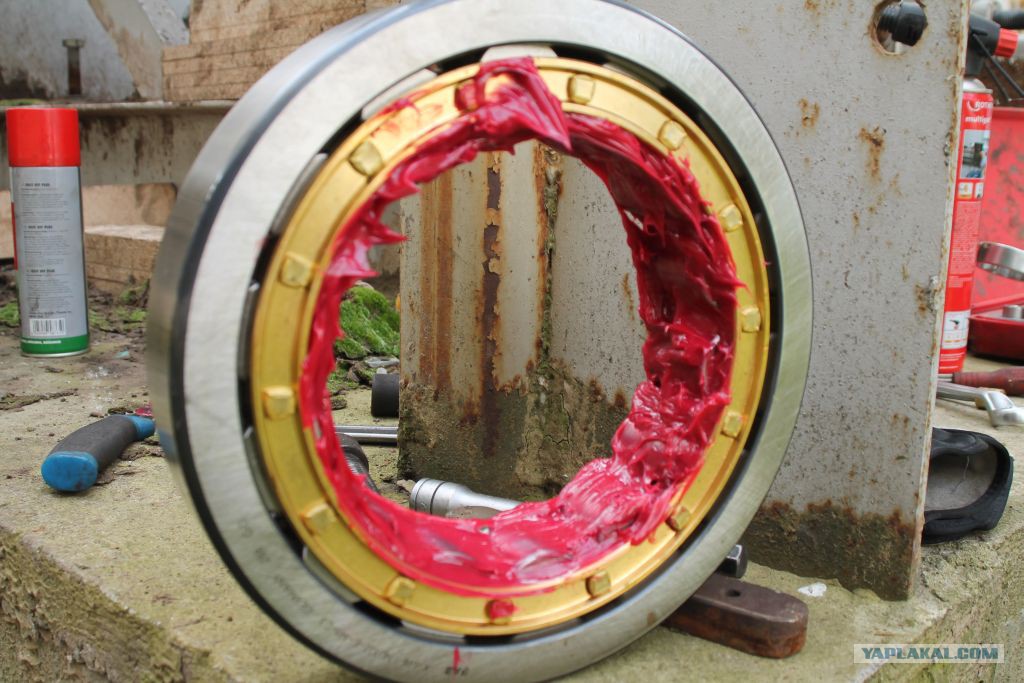

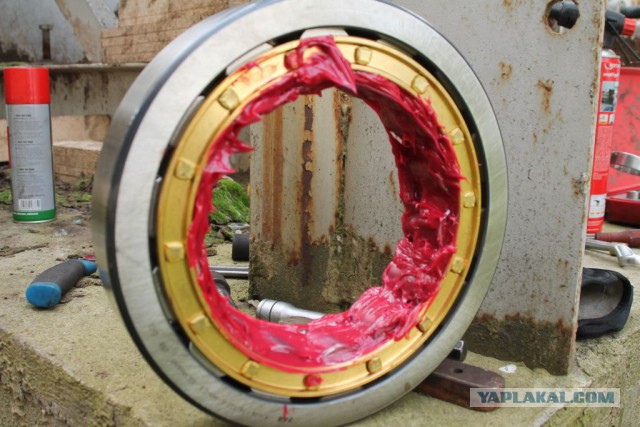

Набиваем новый подшипник смазкой, в это время кольцо нового подшипника греется на индукционной грелке до 110 градусов.

Как поменять подшипнике на большом двигателе

[^]
LonleyShadow
11.08.2015 - 11:03
Статус: Offline


Приколист

Регистрация: 4.05.13
Сообщений: 297
Запчасть железного человека =)

Как поменять подшипнике на большом двигателе

[^]
LonleyShadow
11.08.2015 - 11:04
Статус: Offline


Приколист

Регистрация: 4.05.13
Сообщений: 297
Для масштаба =) Нагретое кольцо ставим на вал, предварительно на заднюю крышку наносим густо смазку. Наружняя обойма с роликами уже в крышке.

Как поменять подшипнике на большом двигателе

[^]
LonleyShadow
11.08.2015 - 11:05
Статус: Offline


Приколист

Регистрация: 4.05.13
Сообщений: 297

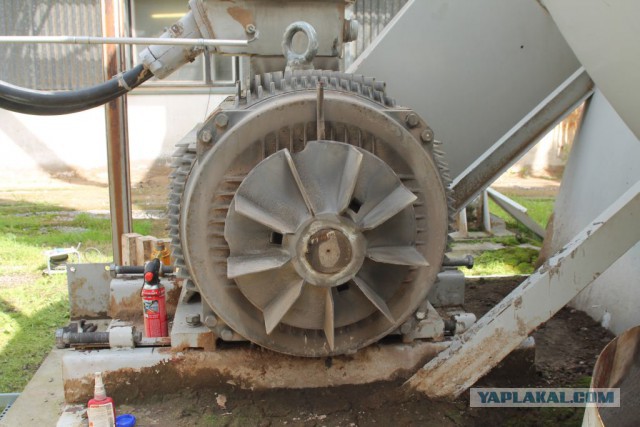

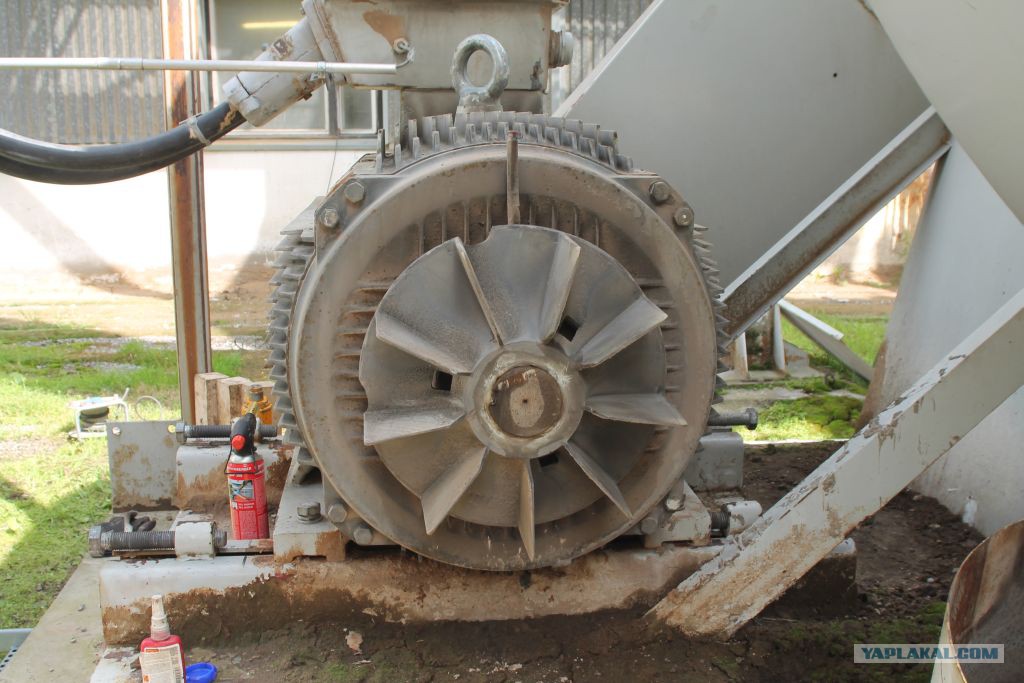

Приступаем к заднему. Технология такая же, только сзади стоит шариковый подшипник. Пропеллер =)

Как поменять подшипнике на большом двигателе

[^]
LonleyShadow
11.08.2015 - 11:06
Статус: Offline


Приколист

Регистрация: 4.05.13
Сообщений: 297

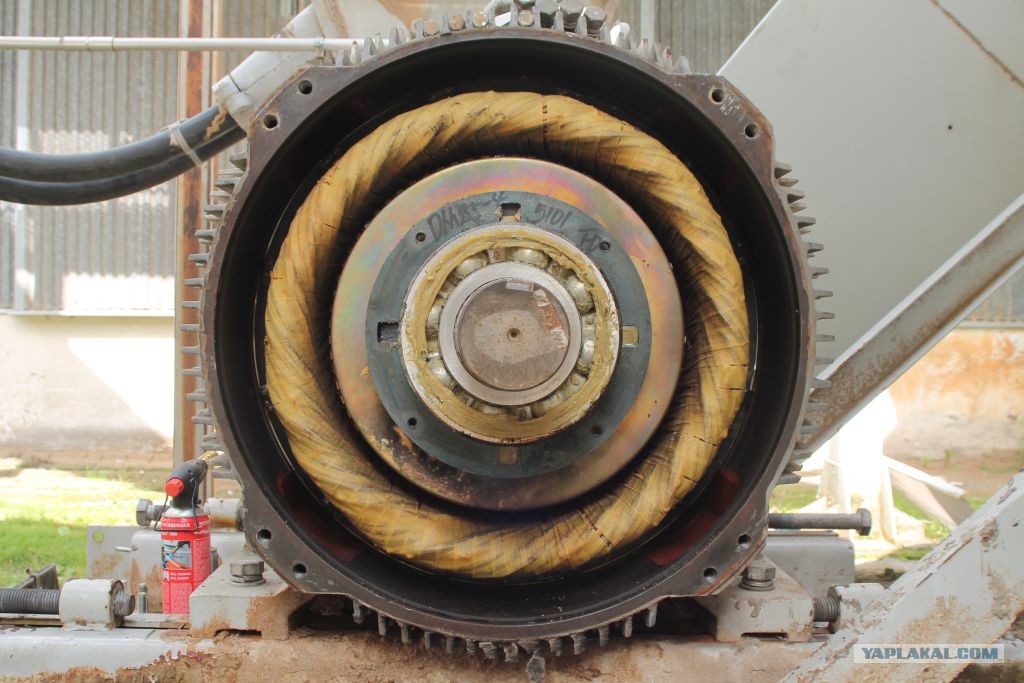

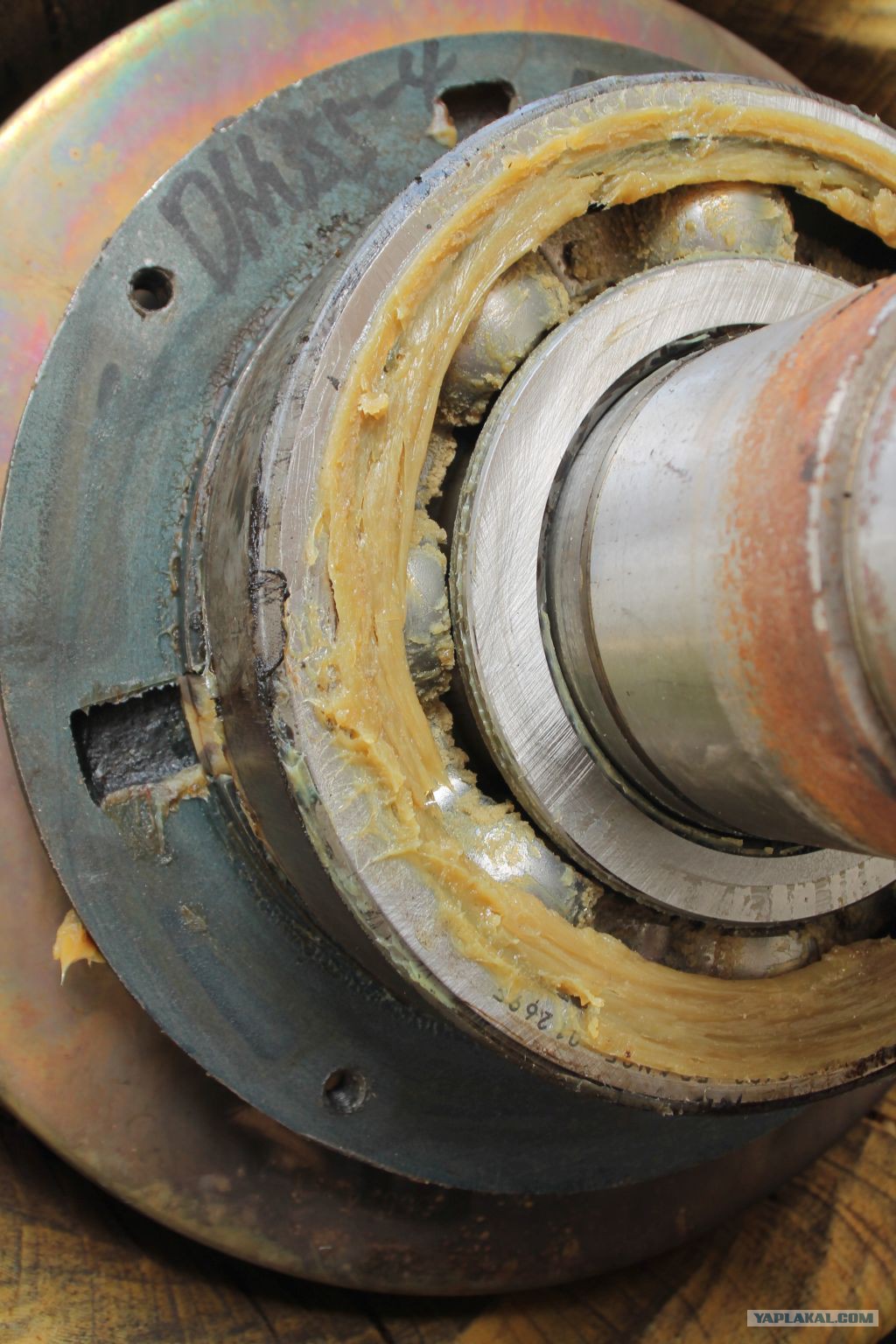

Мда, смазочка и тут совсем не пирог

Как поменять подшипнике на большом двигателе

[^]
LonleyShadow
11.08.2015 - 11:08
Статус: Offline


Приколист

Регистрация: 4.05.13
Сообщений: 297
Ближе. Технология такая же, только греется подшипник целиком для посадки на вал.


Как поменять подшипнике на большом двигателе

[^]
LonleyShadow
11.08.2015 - 11:09
Статус: Offline


Приколист

Регистрация: 4.05.13
Сообщений: 297

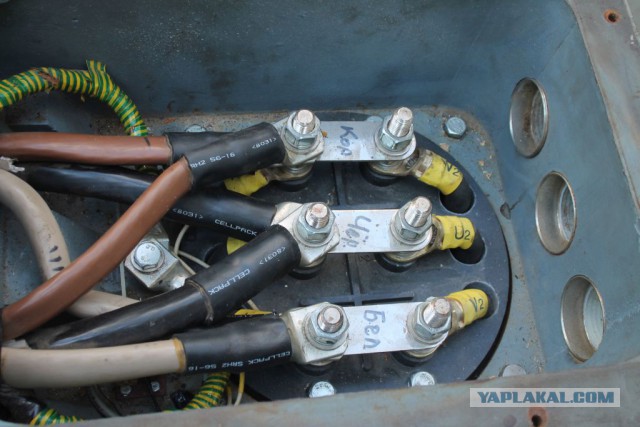

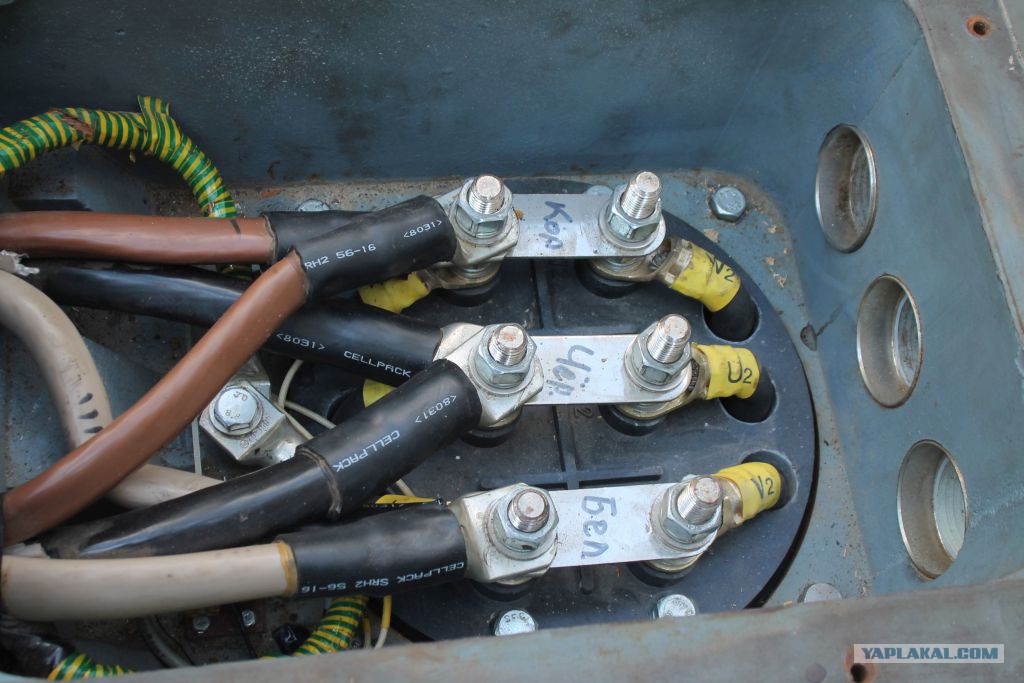

Что то я или часть фоток посеял или не фоткал. =( Крайняя, начальство попросило вскрыть барно, и посмотреть как там клеммы, ну тут все полный феншуй.

Все, пинайте, спрашивайте если кому интересно

Как поменять подшипнике на большом двигателе

[^]
Gandobog
11.08.2015 - 11:10
-1
Статус: Offline


Непьющий алкоголик

Регистрация: 6.06.14
Сообщений: 1390
Цитата
спрашивайте если кому интересно

Что он крутит?

Вернее фотку бы самого пропеллера!

Это сообщение отредактировал Gandobog - 11.08.2015 - 11:11

[^]
LonleyShadow
11.08.2015 - 11:10
3
Статус: Offline


Приколист

Регистрация: 4.05.13
Сообщений: 297
Цитата (Gandobog @ 11.08.2015 - 10:10)
Цитата
спрашивайте если кому интересно

Что он крутит?

В первом посте написано

[^]
mortalis74
11.08.2015 - 11:11
1
Статус: Offline


Юморист

Регистрация: 25.02.12
Сообщений: 517
какой вес у шарикового подшипника?)

[^]
ailurus
11.08.2015 - 11:11
4
Статус: Offline


Шутник

Регистрация: 27.05.14
Сообщений: 47
0,4 или 10 ?

[^]
RiFXP
11.08.2015 - 11:11
19
Статус: Offline


Шутник

Регистрация: 10.11.14
Сообщений: 30
какие же там площади помещения, если столь мощный вентилятор позволяет экономить?)

[^]
