Попытался я навести порядок в своём шкафу и обнаружил одну интересную вещицу - технологическую линейку производства винтовочного патрона 7,62х54R с пулей ЛПС (лёгкая пуля со стальным сердечником). Приобрёл я её давно и с мыслью "а неплохо бы из неё сделать что-нибудь этакое... интересное..." временно отложил на дальнюю полку. Ну, а коль скоро она снова попалась мне на глаза, я решил наконец-то изготовить для линейки "обложку" и показать вам процесс и результат. у.
ВНИМАНИЕ: предоставленные в теме предметы не являются боеприпасами, непригодны для производства выстрела и могут применяться исключительно как наглядные пособия для изучения внутреннего устройства патронов. Деактив предметов будет показан в теме.

35 фото.
Для начала пройдёмся по закромам в поисках комплектухи. Имеем:
Фоторамку:

Рождение патрона 7,62х54R ЛПС

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Brainsurgeon
1.07.2015 - 19:45
Статус: Offline


Хохмач

Регистрация: 4.06.12
Сообщений: 795

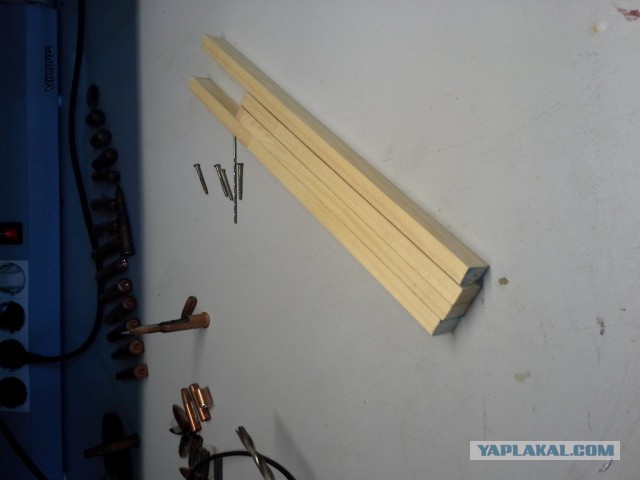

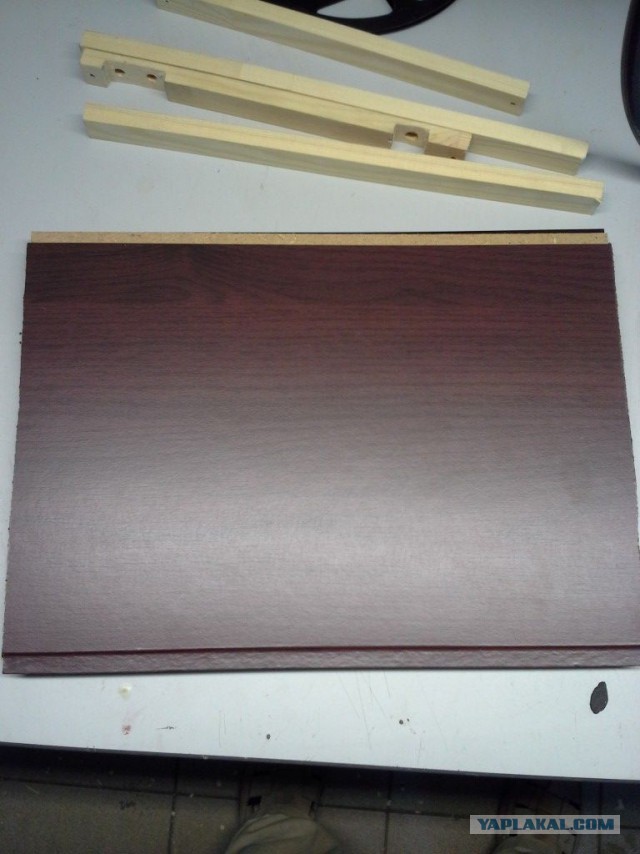

Рейки и подложку (на подложке будет располагаться собственно композиция, а рейки отдалят её от стекла и послужат основанием для подсветки):


Рождение патрона 7,62х54R ЛПС

[^]
Brainsurgeon
1.07.2015 - 19:46
Статус: Offline


Хохмач

Регистрация: 4.06.12
Сообщений: 795

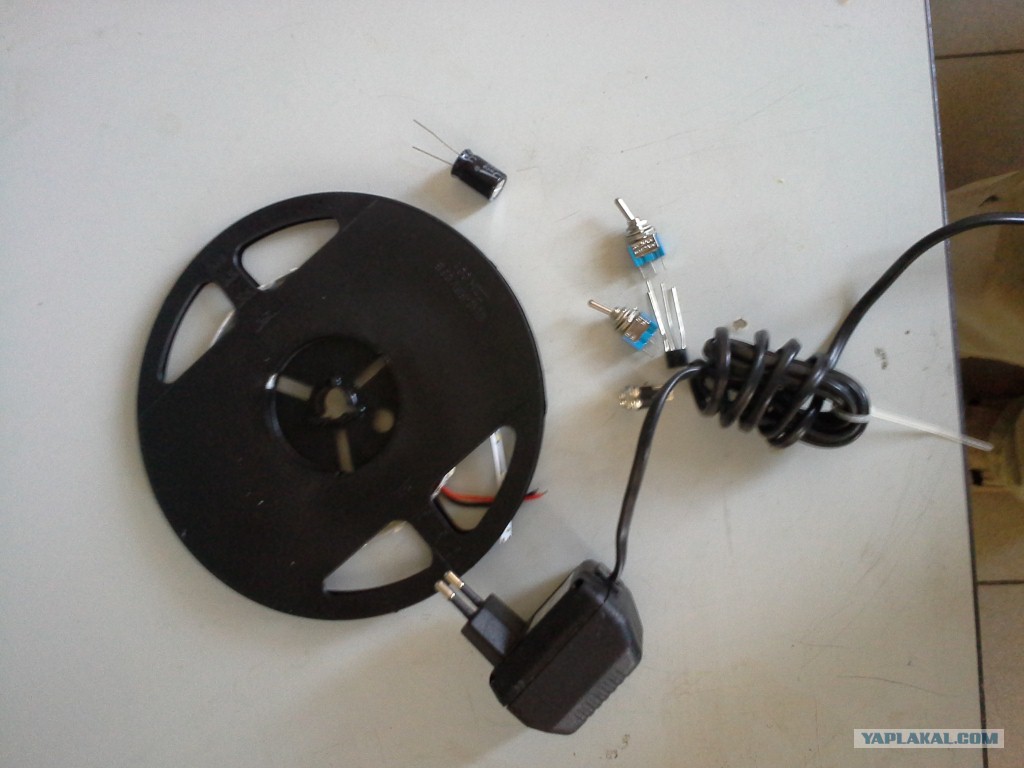

Светодиодную ленту и первый попавшийся подходящий по напряжению блок питания. Поскольку СД-ленте для питания нужен постоянный ток, а наш блок выдаёт переменный - немного рассыпухи для его выпрямления, разъём для подключения и тумблеры для раздельного включения подсветки:


Рождение патрона 7,62х54R ЛПС

[^]
Brainsurgeon
1.07.2015 - 19:46
Статус: Offline


Хохмач

Регистрация: 4.06.12
Сообщений: 795

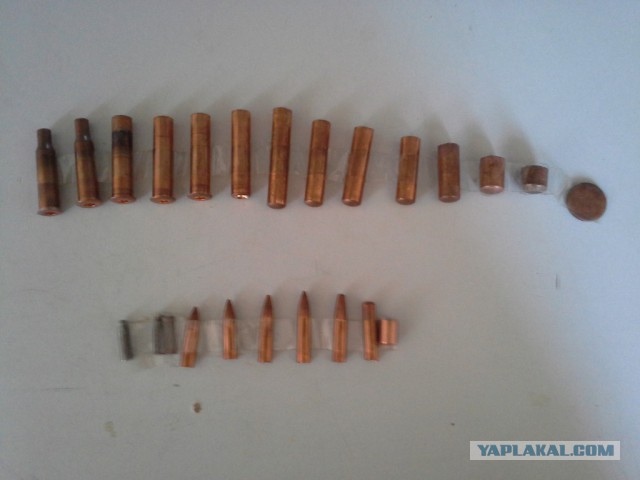

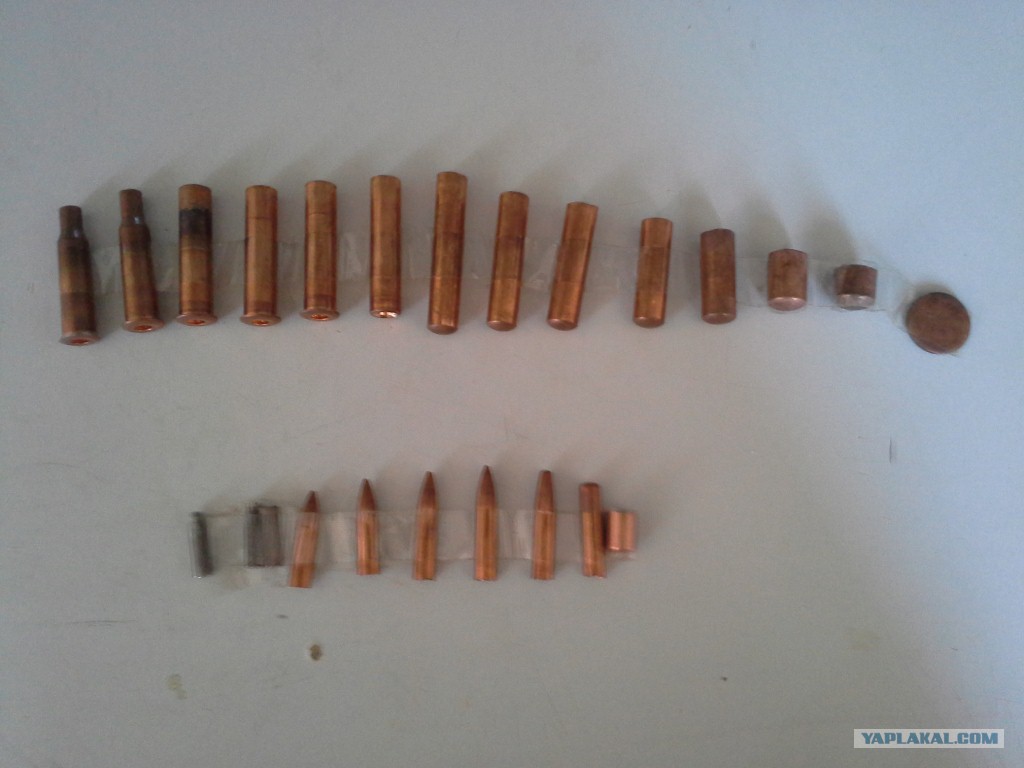

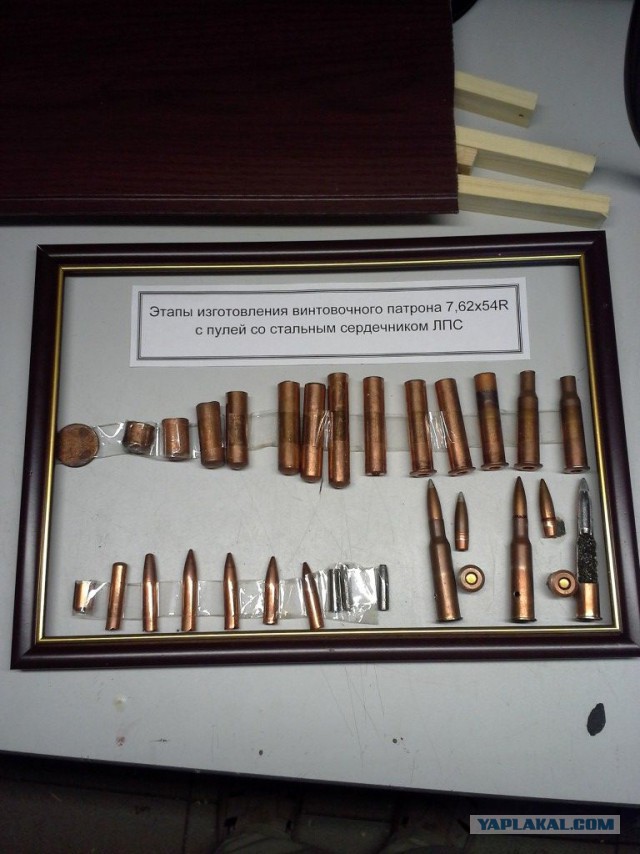

Собственно технологическую линейку (последовательные этапы изготовления гильзы, пули и сердечника):


Рождение патрона 7,62х54R ЛПС

[^]
Brainsurgeon
1.07.2015 - 19:47
Статус: Offline


Хохмач

Регистрация: 4.06.12
Сообщений: 795

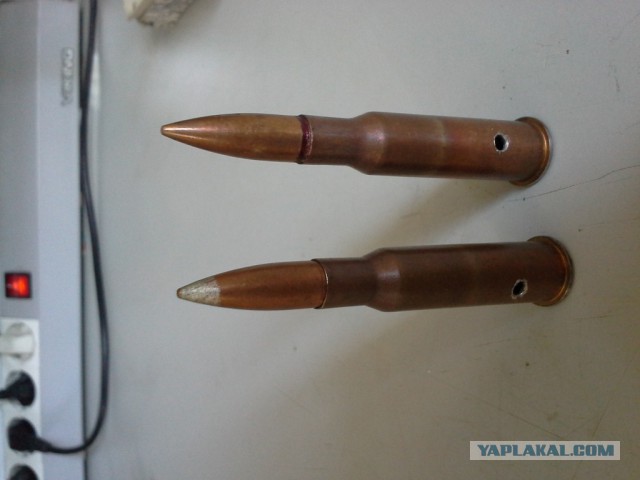

С течением времени внешний вид данного патрона менялся - с 1953 по 1978 год вершинку пули окрашивали в серебристый цвет, после 1978 года пуля не окрашивалась. Поскольку хотелось представить на панно и готовое изделие, пришлось приобрести по два макета данного патрона разных годов выпуска (почему по два, поясню ниже). О макетах стоит сказать особо - патроны не разбирались, чтобы сохранить заводскую обжимку пули; однако, чтобы не нарушать закон "Об оружии", патроны приведены в состояние макетов, непригодных для производства выстрела: порох удалён через отверстие в гильзе и уничтожен, капсюль протравлен кислотой и залит смазкой WD-40:

Рождение патрона 7,62х54R ЛПС

[^]
Brainsurgeon
1.07.2015 - 19:50
Статус: Offline


Хохмач

Регистрация: 4.06.12
Сообщений: 795

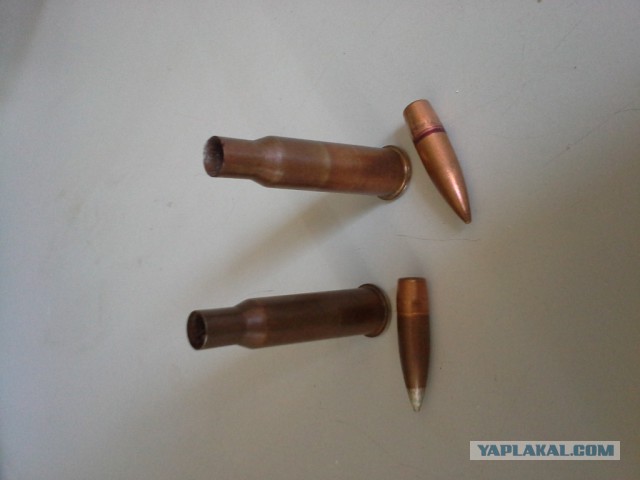

Два разных макета будут на панно являть собой готовые изделия, а остальные два придётся разобрать, чтобы показать зрителю отдельно пули и донца гильз с клеймами:



Рождение патрона 7,62х54R ЛПС

[^]
Brainsurgeon
1.07.2015 - 19:50
Статус: Offline


Хохмач

Регистрация: 4.06.12
Сообщений: 795
Затем ножовкой отрежем донца гильз. Клейма на них показывают разные года выпуска (фото, к сожалению, не сделал, но донца будут видны далее).

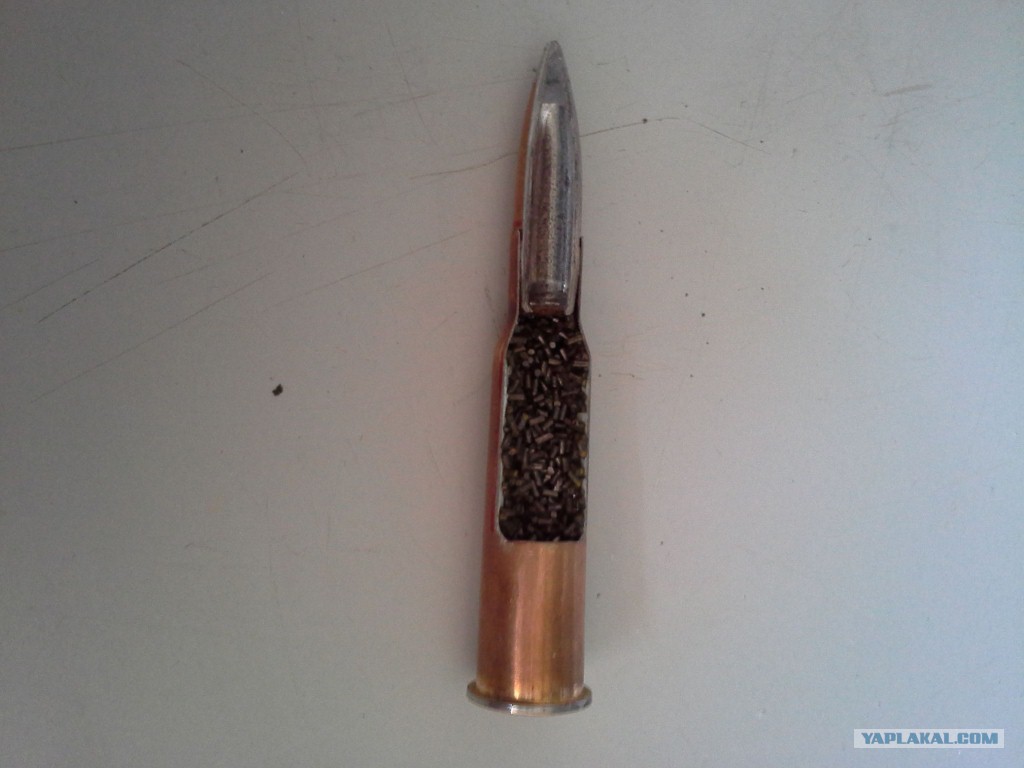

И главная изюминка панно: этапы производства и внешний вид у нас есть, но для пущей информативности выставим ещё и внутренне устройство данного патрона, а именно - его распил:


Рождение патрона 7,62х54R ЛПС

[^]
Brainsurgeon
1.07.2015 - 19:51
Статус: Offline


Хохмач

Регистрация: 4.06.12
Сообщений: 795

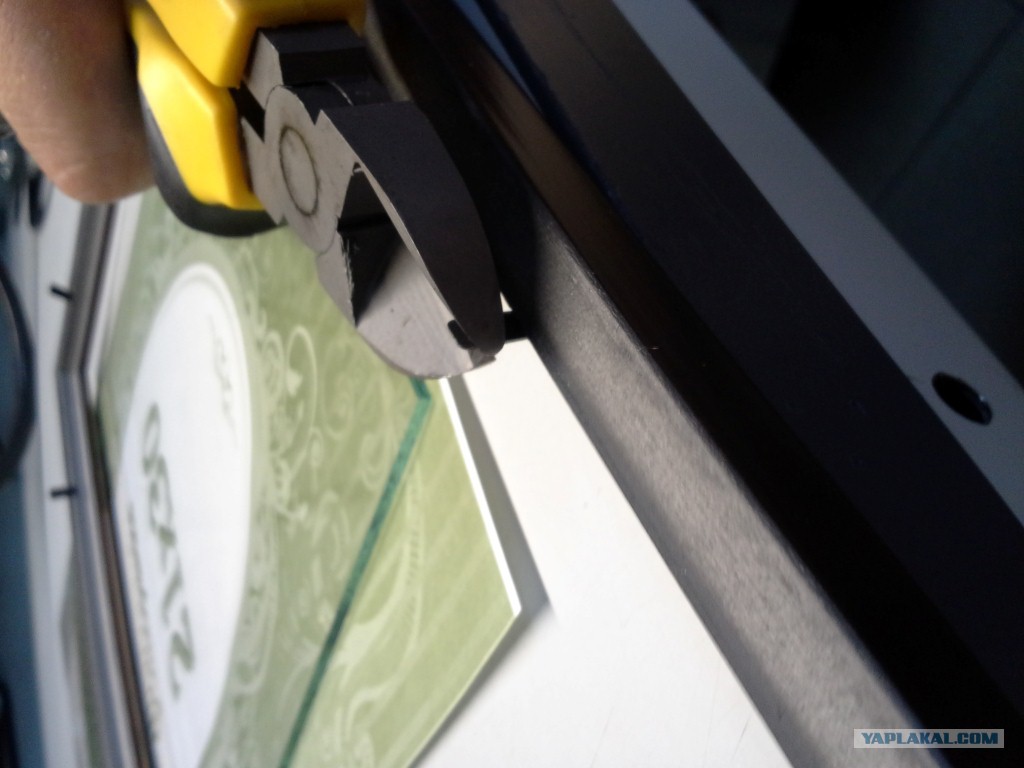

Зажимы для стекла пришлось немного укоротить - в рамке будет не фотография, и они некрасиво торчали:


Рождение патрона 7,62х54R ЛПС

[^]
Brainsurgeon
1.07.2015 - 19:51
Статус: Offline


Хохмач

Регистрация: 4.06.12
Сообщений: 795

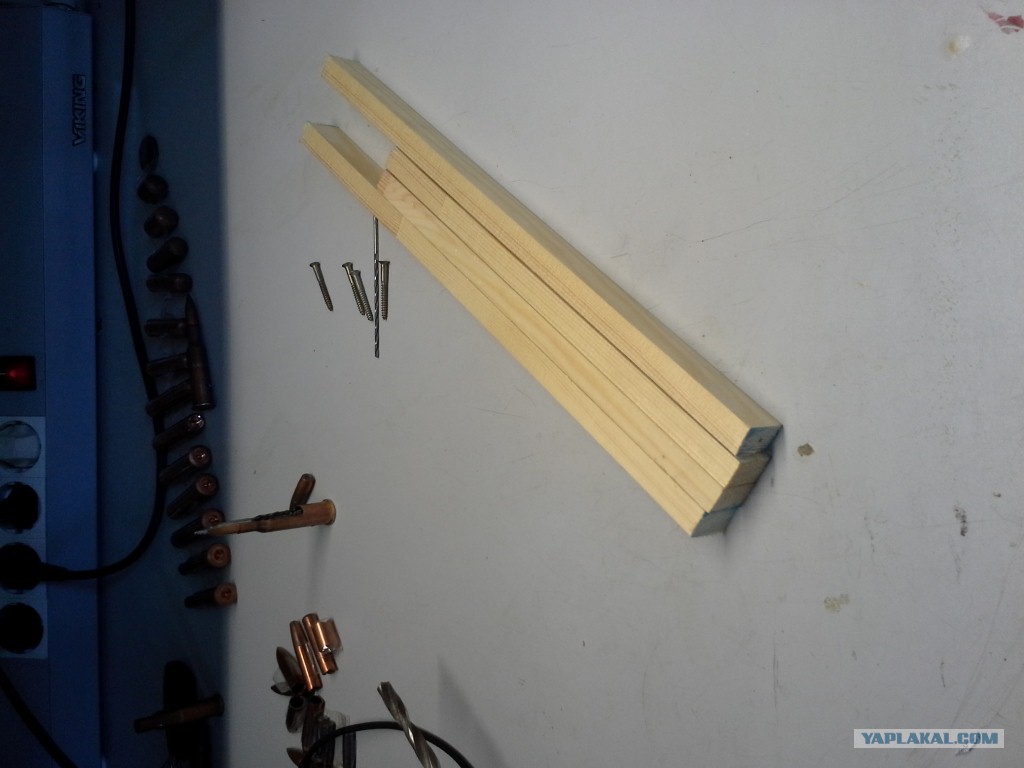

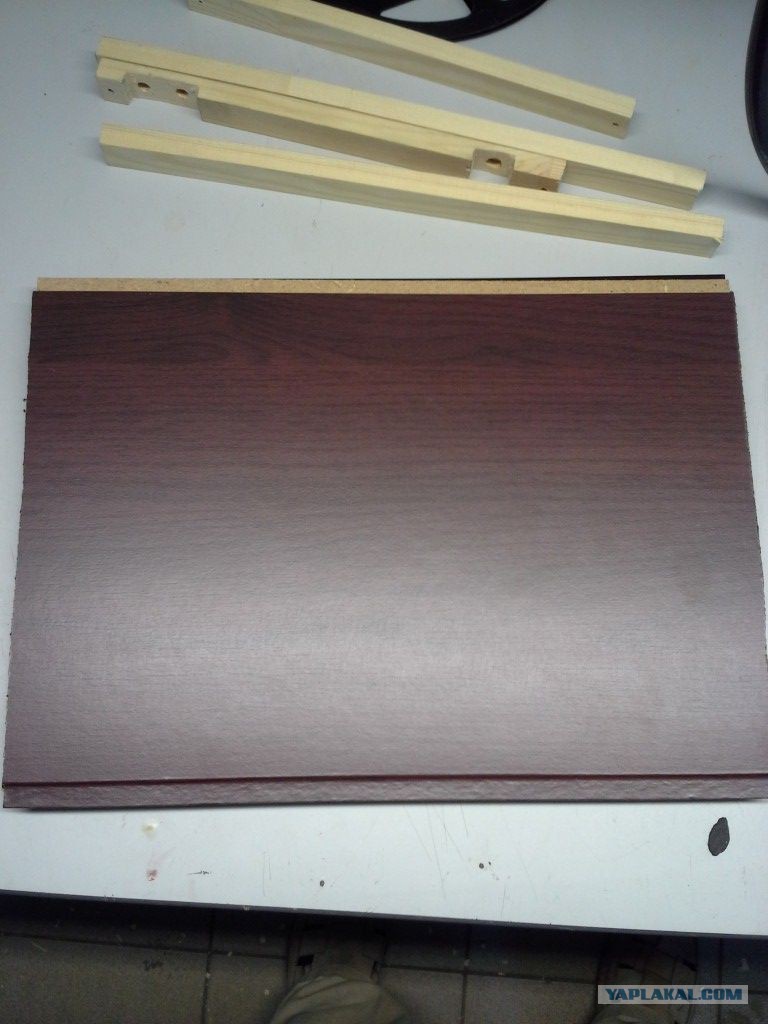

Обрезаем рейки по размеру рамки:


Рождение патрона 7,62х54R ЛПС

[^]
Brainsurgeon
1.07.2015 - 19:51
Статус: Offline


Хохмач

Регистрация: 4.06.12
Сообщений: 795

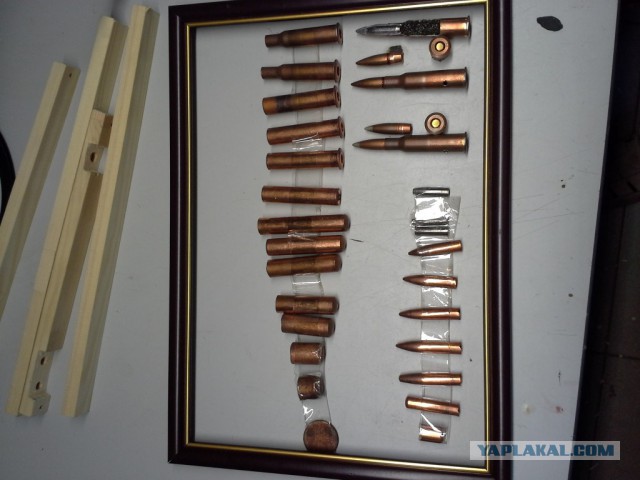

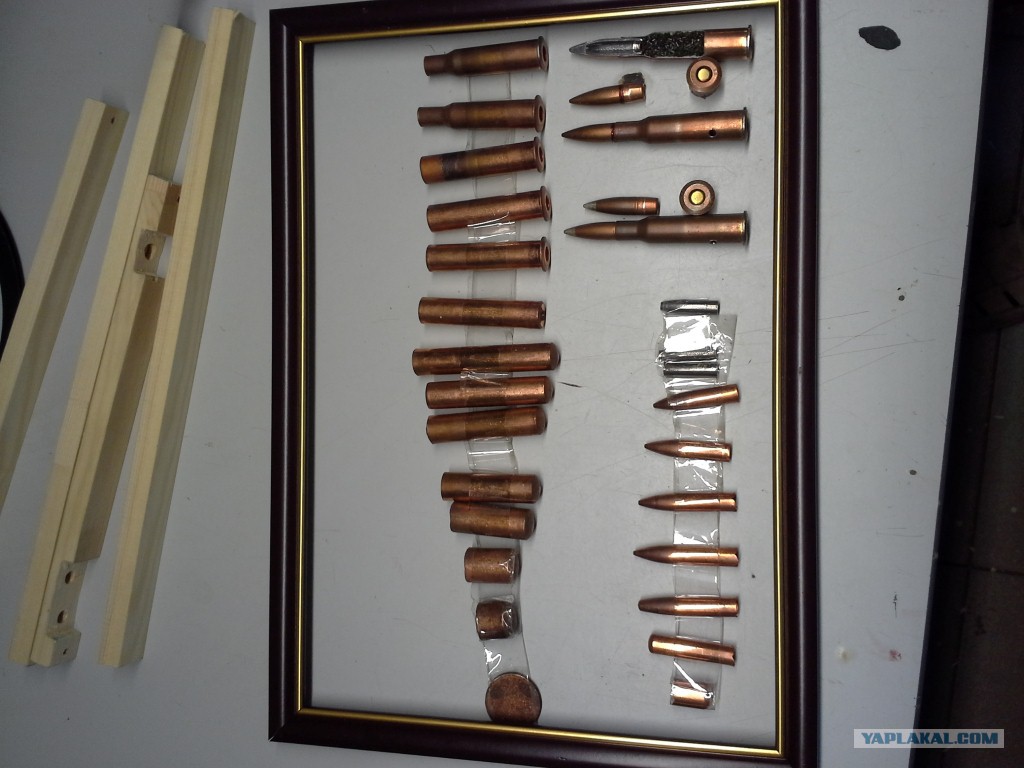

Прикидываем общий вид композиции (вот и донца появились):


Рождение патрона 7,62х54R ЛПС

[^]
Brainsurgeon
1.07.2015 - 19:52
Статус: Offline


Хохмач

Регистрация: 4.06.12
Сообщений: 795
В рейках проделываем пазы и отверстия для крепления разъёма питания и тумблеров включения подсветки (я решил сделать раздельное включение верхнего и нижнего рядов. Зачем - поясню позже). Вырезаем подложку для композиции:


Рождение патрона 7,62х54R ЛПС

[^]
Brainsurgeon
1.07.2015 - 19:52
Статус: Offline


Хохмач

Регистрация: 4.06.12
Сообщений: 795
Прикидываем заголовок композиции. Вообще, я нашёл по инету мастера, изготавливающего металлические шильдики. Созвонился с ним, шильдик будет, а пока на его месте бумага такого же размера:


Рождение патрона 7,62х54R ЛПС

[^]
Brainsurgeon
1.07.2015 - 19:53
Статус: Offline


Хохмач

Регистрация: 4.06.12
Сообщений: 795
Шильдики выглядят примерно так:


Рождение патрона 7,62х54R ЛПС

[^]
Brainsurgeon
1.07.2015 - 19:53
Статус: Offline


Хохмач

Регистрация: 4.06.12
Сообщений: 795

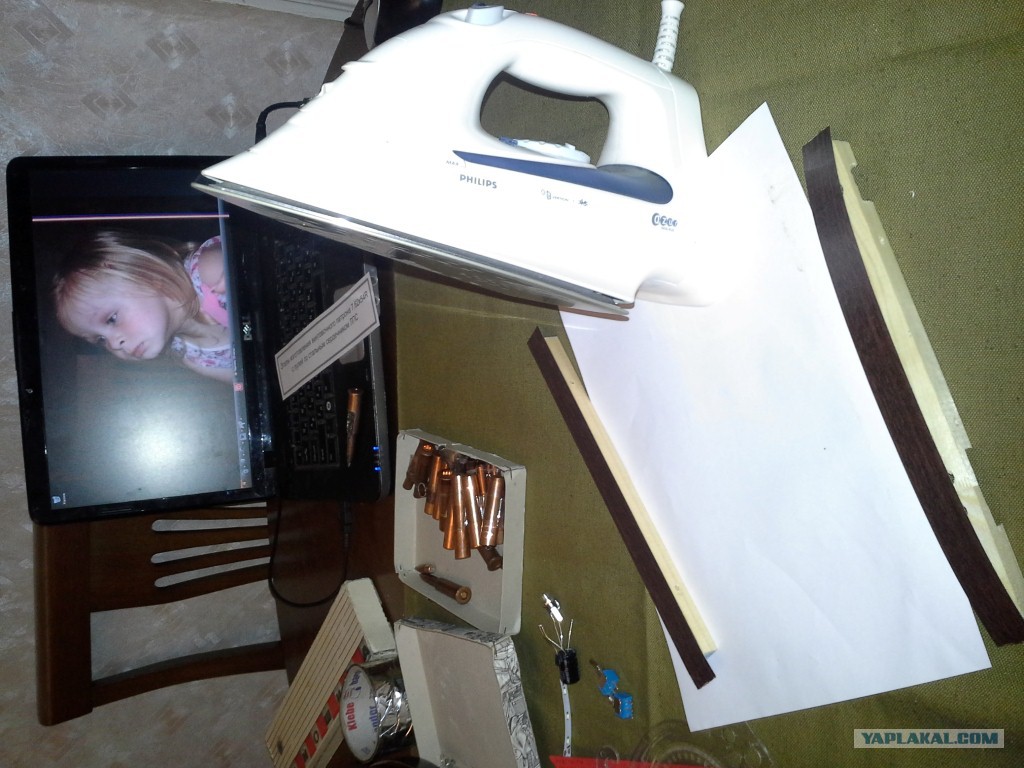

Оклеиваем рейки в тон рамке:


Рождение патрона 7,62х54R ЛПС

[^]
Brainsurgeon
1.07.2015 - 19:53
Статус: Offline


Хохмач

Регистрация: 4.06.12
Сообщений: 795
Оклеили:


Рождение патрона 7,62х54R ЛПС

[^]
Brainsurgeon
1.07.2015 - 19:54
Статус: Offline


Хохмач

Регистрация: 4.06.12
Сообщений: 795

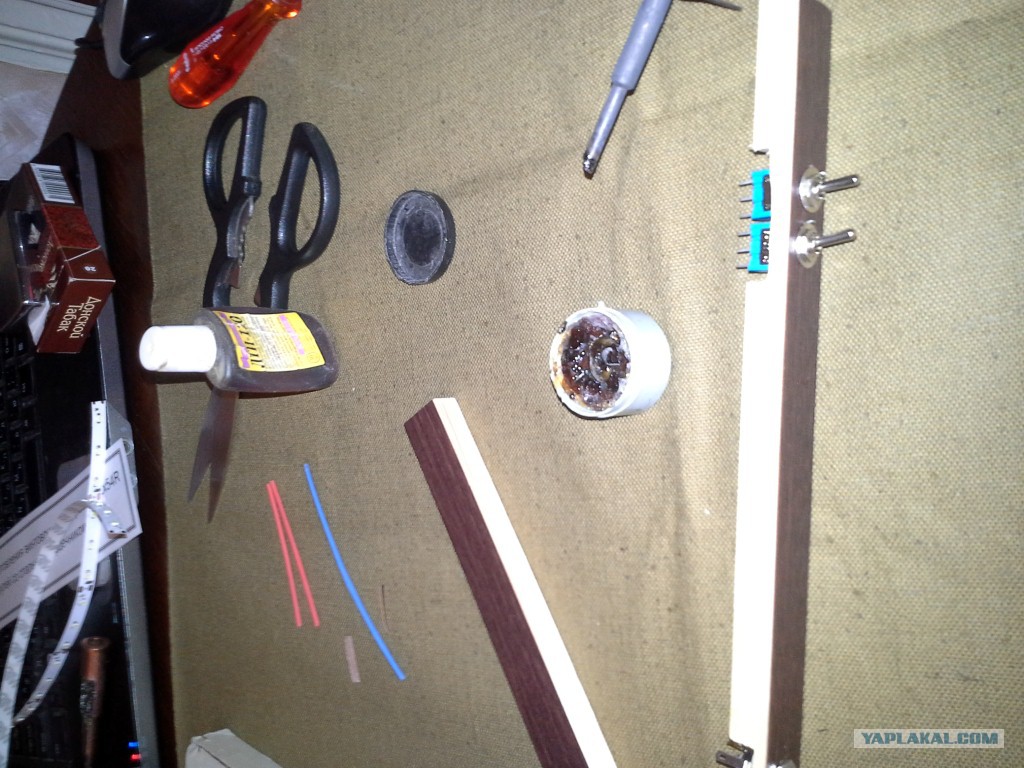

Устанавливаем тумблеры:


Рождение патрона 7,62х54R ЛПС

[^]
Brainsurgeon
1.07.2015 - 19:54
Статус: Offline


Хохмач

Регистрация: 4.06.12
Сообщений: 795

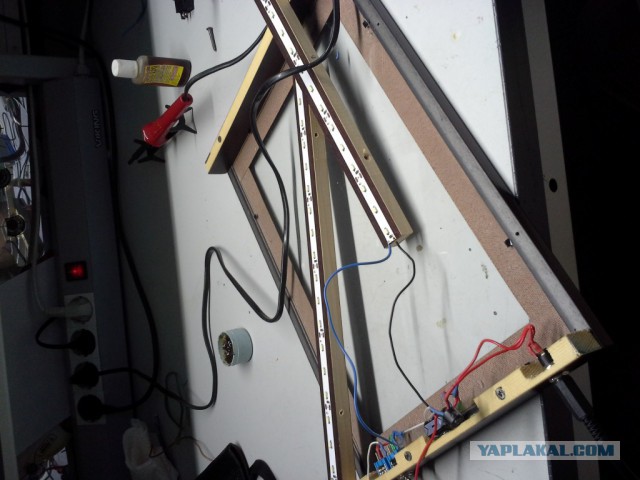

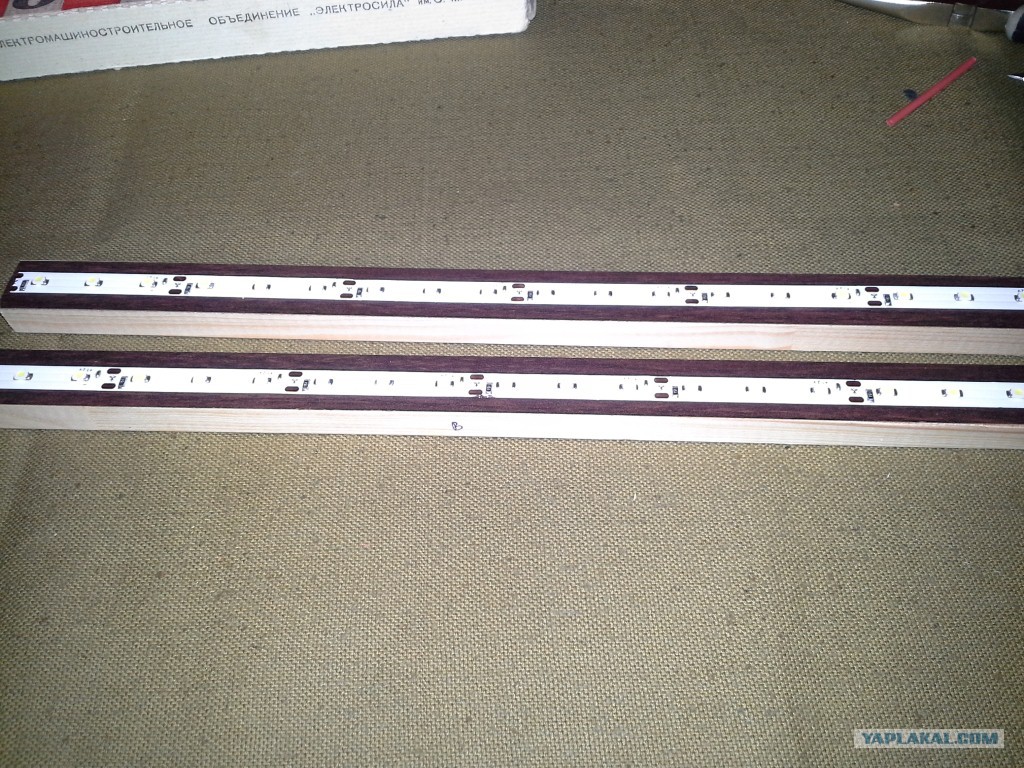

И наклеиваем светодиодную ленту:


Рождение патрона 7,62х54R ЛПС

[^]
Brainsurgeon
1.07.2015 - 19:54
Статус: Offline


Хохмач

Регистрация: 4.06.12
Сообщений: 795

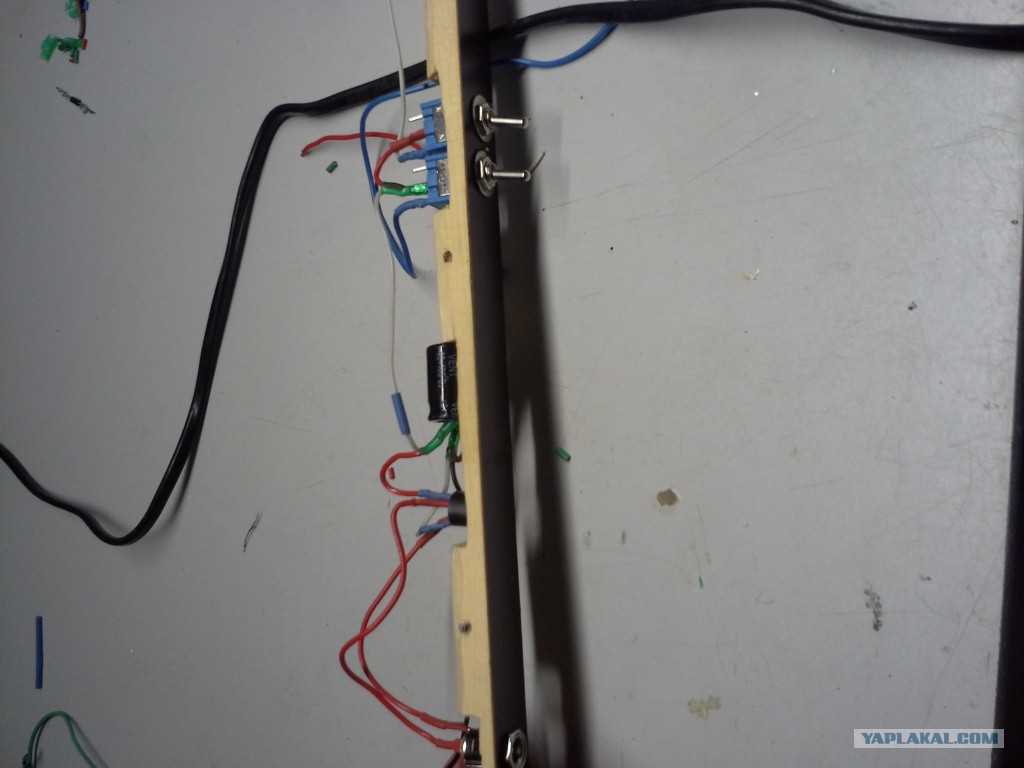

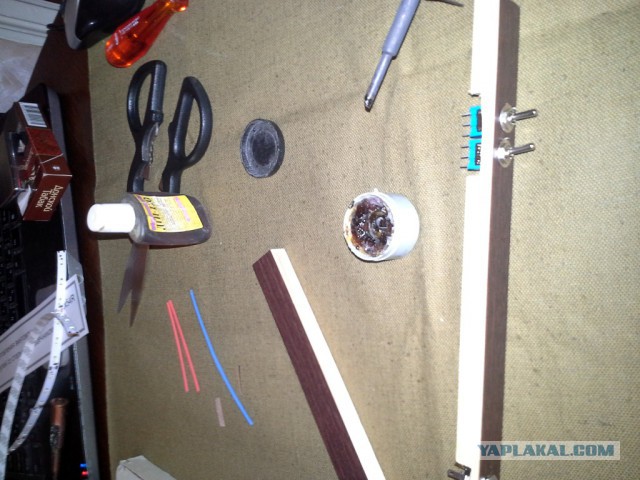

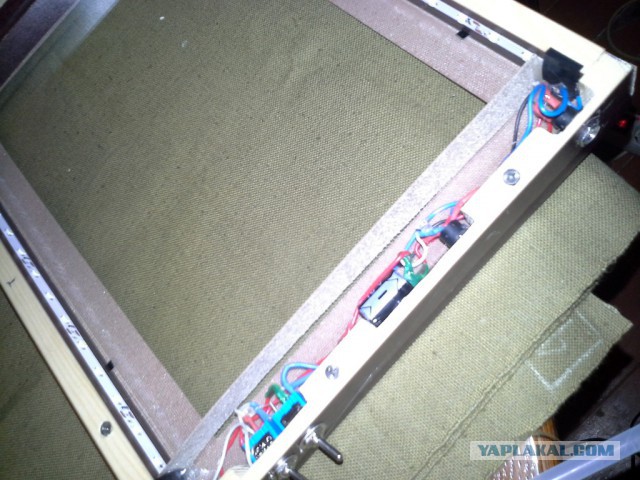

Учитывая ограниченность пространства внути панно, заморачиваться с платой не стал. Также не стал стабилизировать ток, диодного моста и кондёра вполне достаточно. Детали крепил к рейке на термоклей, паял "на воздухе", изолировал термоусадкой:


Рождение патрона 7,62х54R ЛПС

[^]
Brainsurgeon
1.07.2015 - 19:55
Статус: Offline


Хохмач

Регистрация: 4.06.12
Сообщений: 795

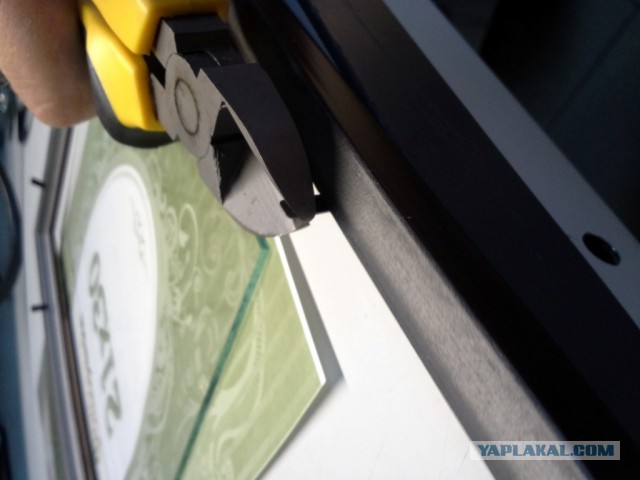

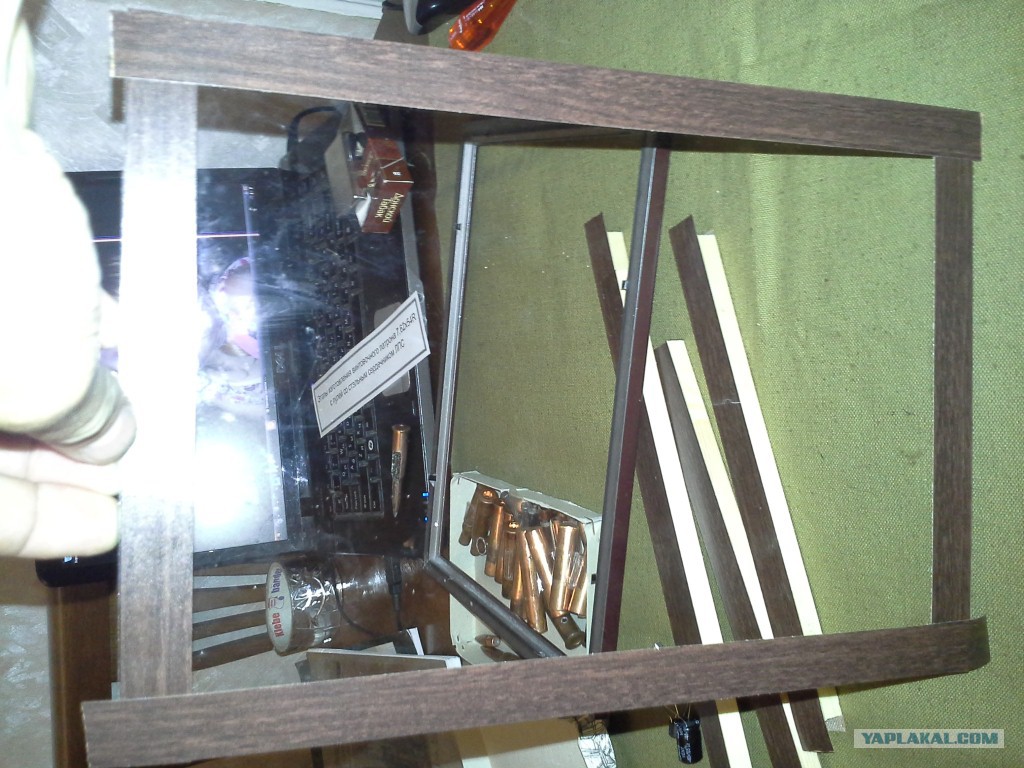

А вот тут пошли первые коррективы. Через стекло был прекрасно виден электрический бардак. Пришлось думать, как его спрятать. Во-первых, оклеим стекло кромкой:


Рождение патрона 7,62х54R ЛПС

[^]
Brainsurgeon
1.07.2015 - 19:55
Статус: Offline


Хохмач

Регистрация: 4.06.12
Сообщений: 795

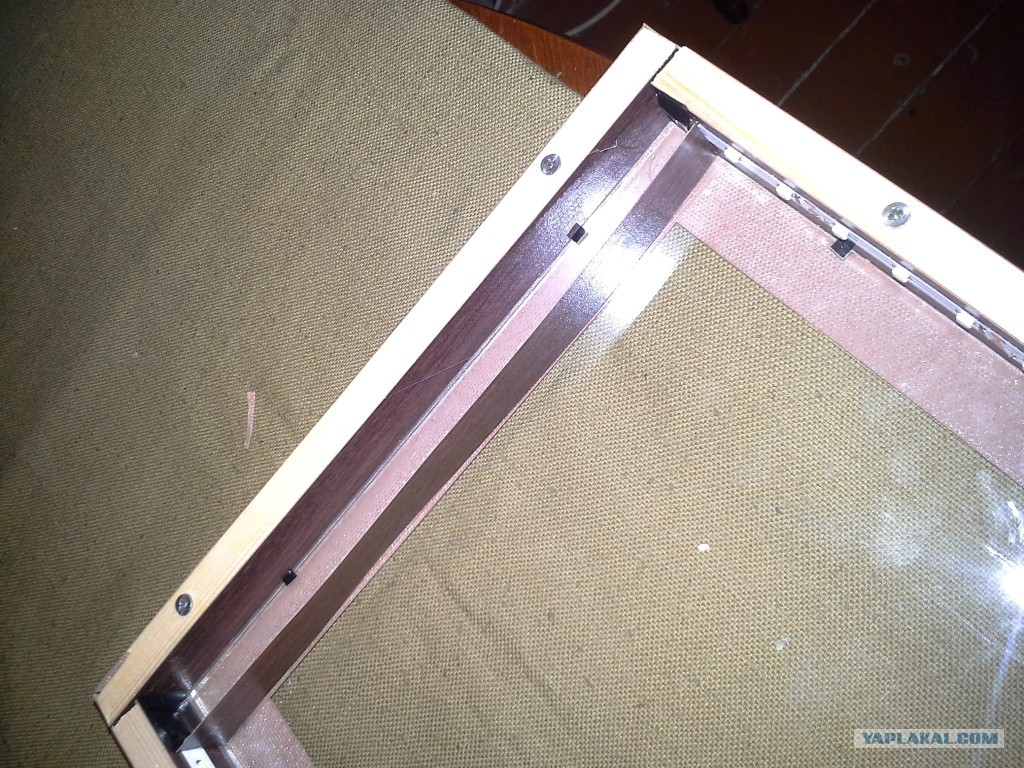

А во-вторых, приделаем барьеры, которые его (бардак) закроют от взглядов сбоку. Заодно заглушим крайние светодиоды, чтобы они не подсвечивали полость между барьерами и кромкой:


Рождение патрона 7,62х54R ЛПС

[^]
Brainsurgeon
1.07.2015 - 19:55
Статус: Offline


Хохмач

Регистрация: 4.06.12
Сообщений: 795
...


Рождение патрона 7,62х54R ЛПС

[^]
Brainsurgeon
1.07.2015 - 19:55
Статус: Offline


Хохмач

Регистрация: 4.06.12
Сообщений: 795

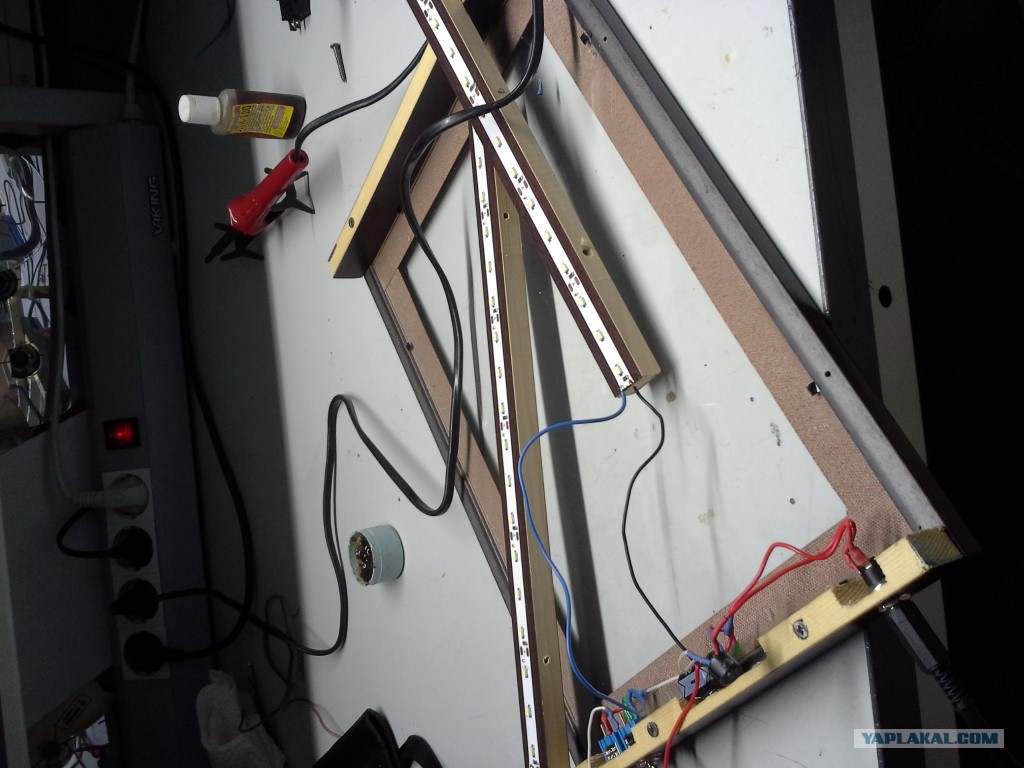

Собираем подсветку "в черновике":


Рождение патрона 7,62х54R ЛПС

[^]
Brainsurgeon
1.07.2015 - 19:56
Статус: Offline


Хохмач

Регистрация: 4.06.12
Сообщений: 795

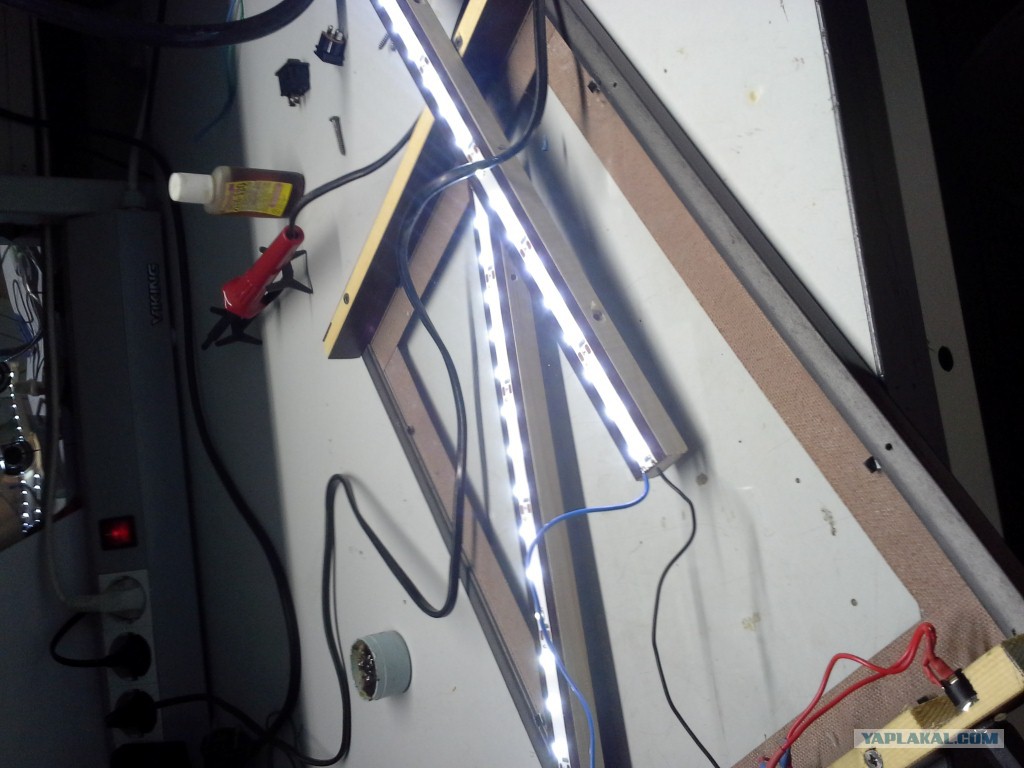

Протестируем один ряд:


Рождение патрона 7,62х54R ЛПС

[^]
Brainsurgeon
1.07.2015 - 19:56
Статус: Offline


Хохмач

Регистрация: 4.06.12
Сообщений: 795

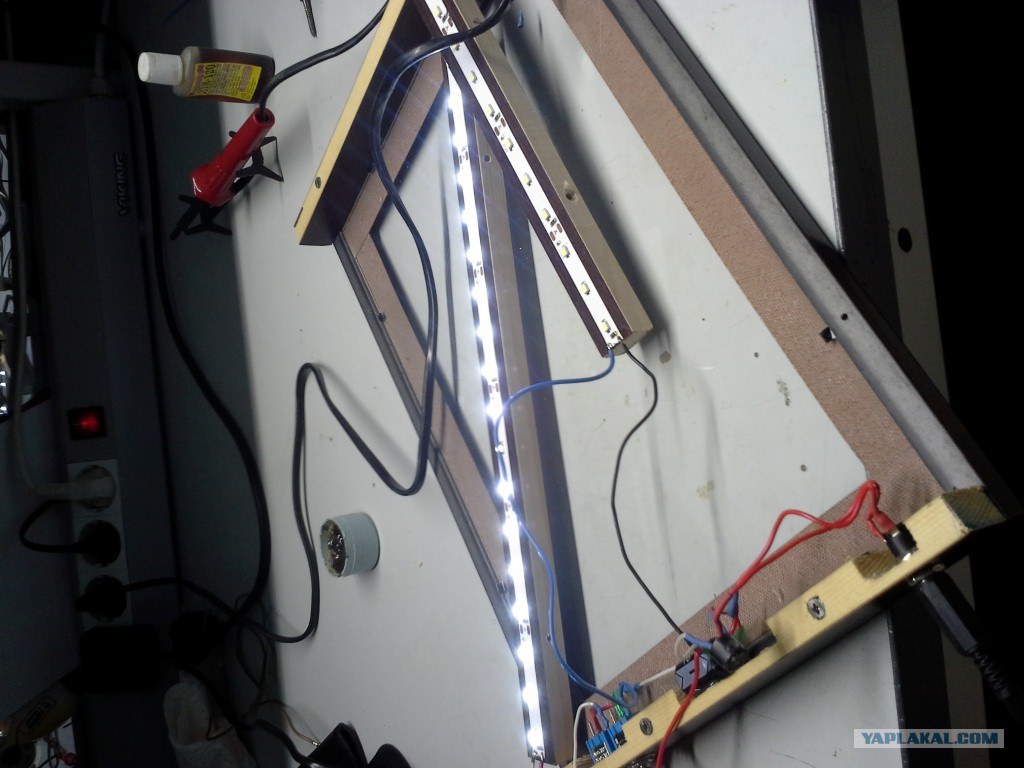

И оба:


Это сообщение отредактировал Brainsurgeon - 1.07.2015 - 19:57

Рождение патрона 7,62х54R ЛПС

[^]
Brainsurgeon
1.07.2015 - 19:57
Статус: Offline


Хохмач

Регистрация: 4.06.12
Сообщений: 795

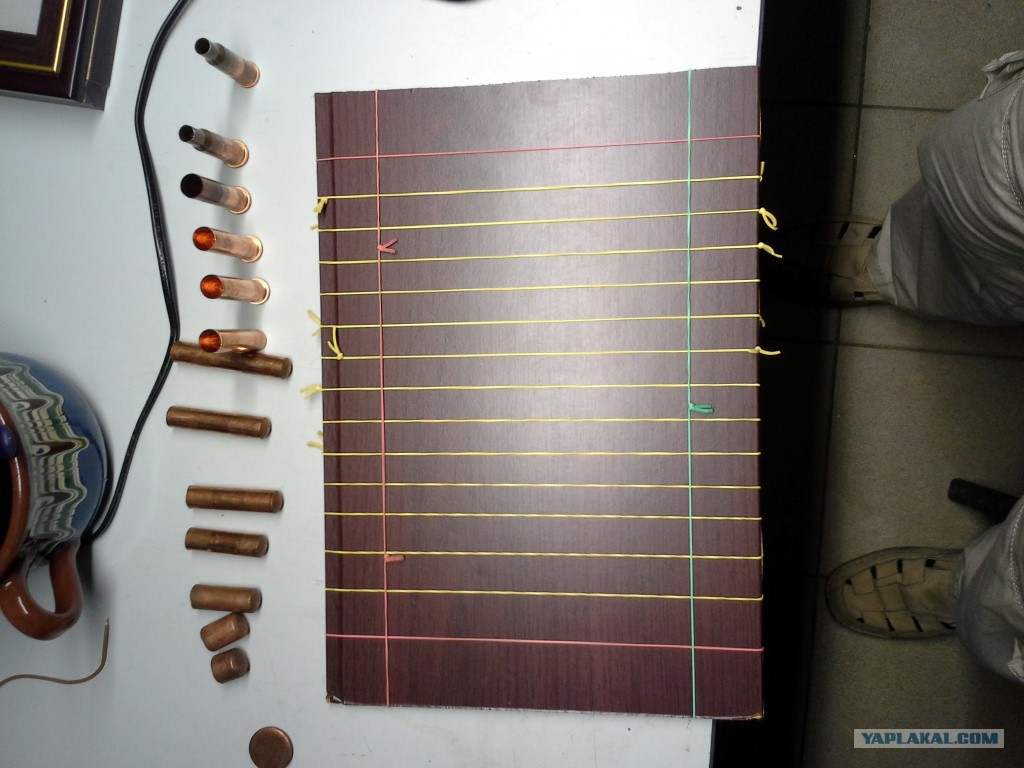

Разметим подложку:


Рождение патрона 7,62х54R ЛПС

[^]
