LED-лампочка из сгоревшей сберегайки., Дело было вечером, делать было нечего.

⋮

ОТВЕТИТЬ НОВАЯ ТЕМА

dmitrys 16 июн 2015 в 00:00

Шутник • На сайте 14 лет

Сообщений: 28

508

Эта идея закралась мне очень давно, но всё не было подходящего случая. И вот он настал.

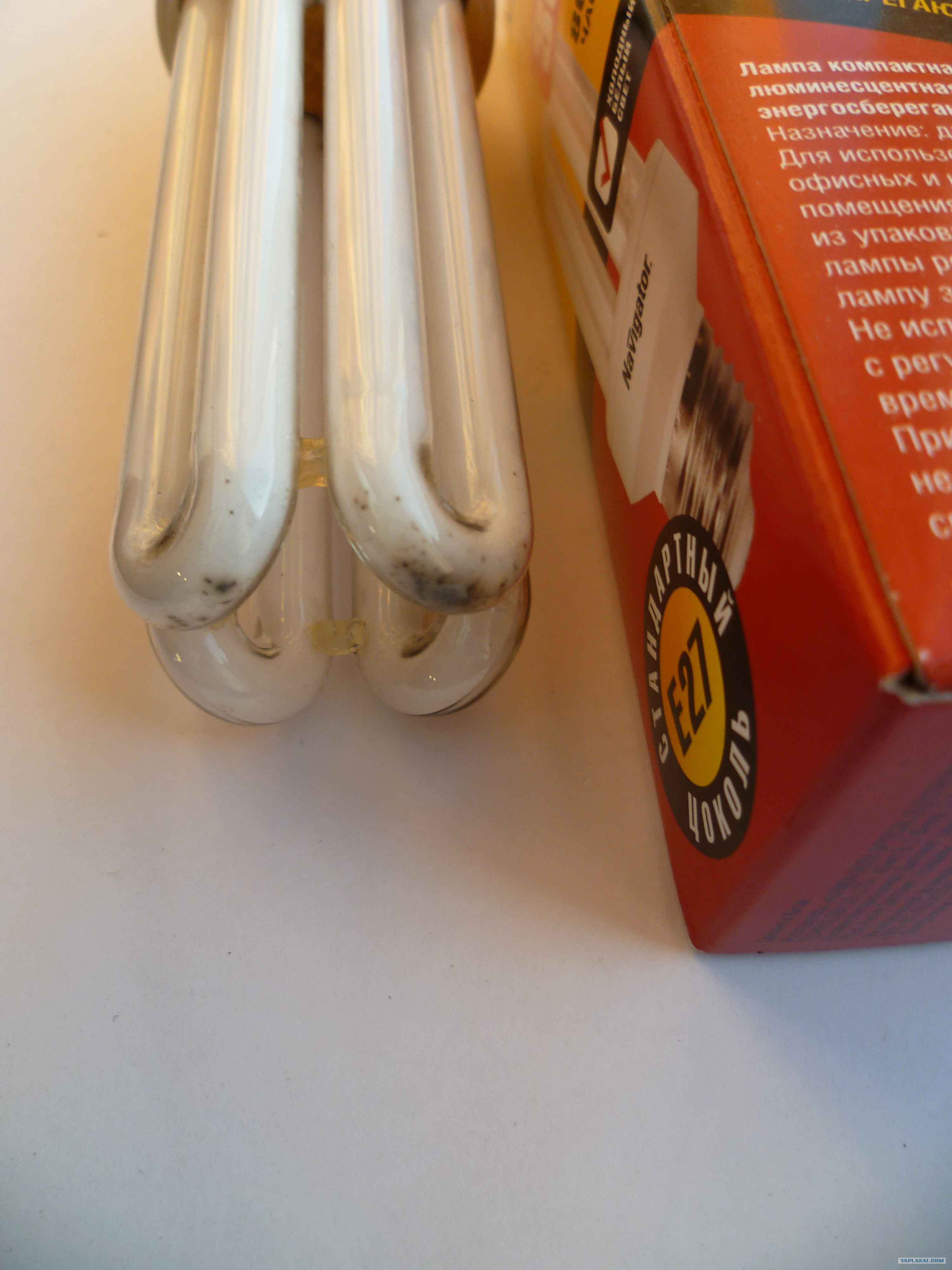

Вечером перегорела обычная люминесцентная сберегайка на 30W.
Будет 15 фото и немного букв. Первый пост, не ломайте плиз. Окончание обозначу.

Yap 21.08.2026 - 11:14

Продам слона • На сайте 21 год

Не смотря на заявленные 8000 часов, сама лампа довольно быстро устала, примерно за полгода, а её электронная часть осталась исправной.

Расчленяем.

И отправляем неисправную часть на утилизацию в пункт приёма отработанных ламп.

Вот здесь есть то, что нам нужно - выпрямитель с конденсатором, с помощью которого из 220V "переменки", получим около 300V "постоянки".
Сам преобразователь напряжения для лампы тоже рабочий и к нему можно подключить любую лампу дневного света 20-40W,
но за ней нужно идти в магазин и кроме того, платить за неё деньги.

Находим в закромах бобину с LED лентой и кромсаем её на отрезки по 5см/12V.
В ленте эти отрезки соединены параллельно, поэтому у всей ленты питание 12V независимо от длины.
В нашем случае, 25 отрезков соединяем последовательно и получаем сборку с рабочим напряжением 300V.
Стандартная 5м лента - это 100 отрезков, её хватит на 4 сборки по 300V.
Заодно проводим тест-драйв нового паяльника с регулятором t и остаёмся довольны.
Напряжение на сборке после выпрямителя получилось 295V.

В качестве каркаса подошла картонная втулка, извлечённая из рулона туалетной бумаги.

Сначала закрепил всё синей изолентой, но потом решил рискнуть и заменить на белую, невероятно, но с белой тоже работает!

Внешним прозрачным кожухом послужит нижняя часть от молочного напитка.

Покопавшись в куче барахла, нашёлся ещё один цоколь с нерабочим "драйвером" от другой сберегайки, тоже 30W, хотя, его мощность не столь важна.
Было решено приберечь рабочий драйвер и собрать выпрямитель, выдрав рабочие детали из другого, неисправного драйвера.

Так же пришлось взять другой цоколь, большего диаметра, чтобы к нему подошла отрезанная часть бутылочки.

Делаем всё в древних китайских традициях, тобишь на соплях. Конденсатор с выпрямителем закреплён термоклеем на стенке каркаса.

Собираем, не забыв подключить провода от цоколя через предохранитель.

Мощность получилась конечно не 30W. Потребляемый ток от сети 18.3ma. 220*0.0183 = 4W.

Для основного освещения не подойдёт, но в качестве подсветки или ночника использовать можно.
Можно сделать мощнее - объединить несколько сборок или использовать ленту с более мощными светодиодами.

Добавлено в 00:12
Нигде не подсмотрено, но на оригинальность не претендую, всё делалось не ради выхлопа, а ради творчества.
У меня всё. Всем добра.
