Подводные лодки США, Краткий обзор

АПЛ типа "Вирджиния".
На сегодняшний день в строю находятся двенадцать подлодок этого типа, еще шесть находятся в различной степени готовности. Всего в планах американцев построить до 30 лодок.

ВМС США однозначно позиционируют свои «Вирджинии» как лодки четвертого поколения.

- модульная конструкция, система изолированных палуб и боевых модулей, все оборудование внутри лодки стандартизировано под блоки шириной 19 и 24 дюйма – для облегчения ремонта и модернизации корабля;

- необитаемые автоматические аппараты для обнаружения мин и выполнения специальных задач в толще воды;

- многофункциональный комплекс оружия: торпедные аппараты, 12 вертикальных шахт для запуска крылатых ракет, шлюзовая камера для 9 боевых пловцов, а также пониженный уровень внутренних шумов превращают лодку в смертельно опасного противника. Одной из приоритетных задач «Вирджиния» является выполнение операций в прибрежной зоне: скрытное наблюдение, радиотехническая разведка, высадка диверсионных групп, обстрел береговых целей крылатыми ракетами, поисково-спасательные операции.

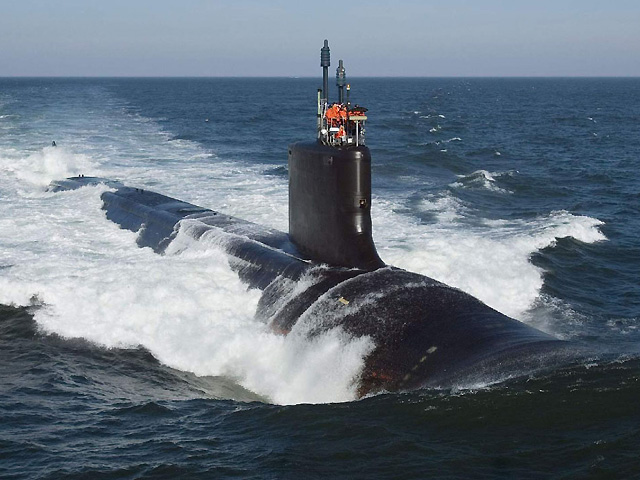

Головная лодка одноименного проекта АПЛ "Вирджиния"(SSN-774) в строю с лета 2003г
Порт приписки Гротон.

АПЛ класса «Вирджиния» были спроектированы таким образом, чтобы нести (Advanced SEAL Delivery system) сверхмалые подлодки для доставки «морских котиков» на задание.

Осмотр торпедных аппаратов.

Коки за работой

На камбузе

на фото: офицер проводит тестирвание торпедных аппаратов.

- впервые в мировой практике на подлодке применен «одноразовый» ядерный реактор S9G, не требующий перезарядки в течение всего 30-летнего жизненного цикла субмарины — от постройки до утилизации.
В машинном отделении субмарины, здесь энергия, полученная от ядерного реактора SG9, приводит подлодку в движение.

Все их попытки тщетны!
(просьбы "Не ломать" вроде не было)

ГКП лодки.
-Капитан, я никак не могу поймать эту веселую собачку!

АПЛ оснащена сонарами и камерами, которые передают данные об морских обектах на центральный командный пункт.

Мониторы – это «перископы» АПЛ, современная фотоэлектронная система, которая, в режиме реального времени, позволяет видеть больше чем мог бы охватить человеческий глаз.

Вид (через перископ) на "Наутилиус"(SSN-571) — первую в мире атомная подводная лодка, спущена на воду в США в 1954 году.
Тип лодки определяется по ее обозначению, где SS –подводная лодка, N –атомная (в качестве главной энергетической установки применяется ядерный реактор).

Навигационное табло.

Рабочее место штурмана.

Одной из новинок на американской субмарине стал уникальный кислородный генератор, благодаря которому экипаж дышит более чистым воздухом, чем тот, которым дышим мы сейчас. Бортовые датчики постоянно следят за потоком воздуха и улавливают фильтрами загрязненные частицы. Запасы воздуха генератор пополняет из окружающего океана. Установка позволяет разделять воздух на основные его составляющие: водород и кислород. За один час она может извлечь 6,3 куб. метров кислорода.
Кубрик л.с.

"Техас" — вторая подводная лодка ВМС США типа «Вирджиния».

Водоизмещение — 7925 тонн, длина 114,8 метров, максимальная ширина — 10,4 метра. В подводном положении «Техас» может развивать скорость более 25 узлов.

Окрещена в 2005 г., заложена 12 июля 2002 года, принята в состав подводных сил ВМС США 9 сентября 2006 года.

В октябре 2009 года при следовании с базы в Нью-Лондоне в свой новый порт приписки Перл-Харбор (Гавайи) «Техас» всплыла в непосредственной близости от Северного полюса. Став первой АПЛ в своем классе, задействованной в Арктике. В надводном положении «Техас» оставалась 24 часа. По данным «The Globe and Mail» АПЛ «Вирджиния» не приспособлены к действиям в арктических водах и «Техас» предварительно прошёл адаптацию.

Летом 2011 года совершила заход в южнокорейский порт Пусан. Что вызвало гневную реакцию КНДР и было расценено как «очередная провокация в отношении народной республики».

«Гавайи» — третья атомная подводная лодка типа «Вирджиния».

Водоизмещение — 7925 тонн, длина 114,8 метров, максимальная ширина — 10,4 метра. В подводном положении «Гавайи» может развивать скорость более 25 узлов.

Принята в состав подводных сил ВМС США 5 мая 2007 г. В данный момент дислоцируется на базе Пёрл Харбор.

ГКП АПЛ "Гавайи"

"Северная Каролина"(SSN-777)— четвёртая подводная лодка США типа "Вирджиния"

Основные ТТХ:
Водоизмещение надводное: 6970 т
Водоизмещение полное: 7841 т
Длина: 110 м
Ширина: 10,4 м
Осадка: 9,3 м
ЭУ: одновальная, атомный реактор S9G, мощность силовой установки около 40000 л.с.
Скорость: подводная не менее 30 узлов
Рабочая глубина погружения: не менее 300 метров (по данным некоторых источников - 480 метров)
Вооружение: 12 вертикальных ПУ КР Tomahawk, 4 533-мм ТА, боезапас к ТА - 26 торпед Mk.48, Mk.46 и ПКР Harpoon, или мины
Автономность: 90 суток
Экипаж: 113 человек

Каюта командира лодки

Каюта офицеров

Кубрик личного состава

"Нью-Хэмпшир" — пятая подводная лодка США класса «Вирджиния». В строю с февраля 2008г.

В ноябре 2011 несколько раз проникала в территориальные воды Венесуэлы.
"Мы обнаружили подлодку в венесуэльских водах, никого не можем обвинить, хотя и подозреваем, – сказал лидер боливарианской революции. – Ее преследовали, но она ушла от погони, поскольку она гораздо быстрее наших субмарин, судя по скорости и размерам, это была ядерная подлодка".

Как сообщил в своем телевизионном обращении Уго Чавес, военные засекли субмарину в Карибском море к северу от столицы страны у острова Орчила, где находится военная база Венесуэлы. Он уточнил, что "шпионское" судно было обнаружено, когда военно-морские силы страны проводили боевые учения.

Чевес отметил заслугу военных моряков, которые, увидев иностранную подводную лодку, вынудили ее покинуть национальные территориальные воды. Глава государства отметил, что венесуэльские военно-морские силы, "к счастью, не поддались на провокацию", хотя своевременно обнаружили иностранную подлодку и заставили ее покинуть венесуэльские территориальные воды".

Президент сказал, что в настоящее время проводится расследование инцидента. "Империи привыкли бороздить Карибское море и соваться повсюду", – цитирует ИТАР-ТАСС Чавеса, который обычно называет "империей" Соединенные Штаты.

13 августа 2014г. в Гротон прибыла атомная ударная подводная лодка USS "New Hampshire"(SSN-778). Лодка вышла в поход 11 февраля для выполнения операций в зоне ответственности Шестого флота ВМС США, cовершила заходы в порты Великобритании и Норвегии.
