Для «малого» контура центральная частота была выбрана равной 2145 МГц, для «большого» — 2010 МГц.
Данные расчётов
Антенна Харченко (зигзагообразная)
— Центральная частота f: 2010 МГц
Волновое сопротивление антенны ρ: 50 Ом
Полоса пропускания при КСВ < 1.5: 126 МГц
Полоса пропускания при КСВ < 2: 234 МГц
— Длина волны λ: 149.25 мм
Размер L1 (внешняя сторона квадрата): 38.5 мм
Размер L2 (внутренняя сторона квадрата): 34.3 мм
Размер L3 (длина вибратора): 125 мм
Размер L4 (промежуток в месте подключения): 7.7 мм
Размер B (ширина рефлектора): 85 мм
Размер H (длина рефлектора): 146 мм
Диаметр проволоки: 0.9 мм
Общая длина проволоки: 303 мм
Расстояние вибратор-рефлектор D: 23.1 мм
Крайний угол ромба α: 65°
Антенна Харченко (зигзагообразная)
— Центральная частота f: 2145 МГц
Волновое сопротивление антенны ρ: 50 Ом
Полоса пропускания при КСВ < 1.5: 134 МГц
Полоса пропускания при КСВ < 2: 250 МГц
— Длина волны λ: 139.86 мм
Размер L1 (внешняя сторона квадрата): 36.1 мм
Размер L2 (внутренняя сторона квадрата): 32.1 мм
Размер L3 (длина вибратора): 117.2 мм
Размер L4 (промежуток в месте подключения): 7.2 мм
Размер B (ширина рефлектора): 80 мм
Размер H (длина рефлектора): 137 мм
Диаметр проволоки: 0.8 мм
Общая длина проволоки: 283 мм
Расстояние вибратор-рефлектор D: 21.7 мм
Крайний угол ромба α: 65°

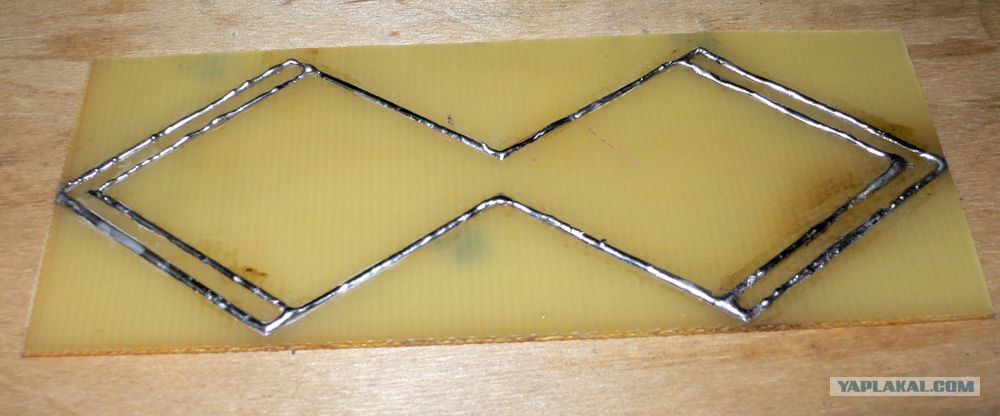

Вибратор было решено изготовить из имевшегося в наличии фольгированного стеклотекстолита с последующим обильным лужением.

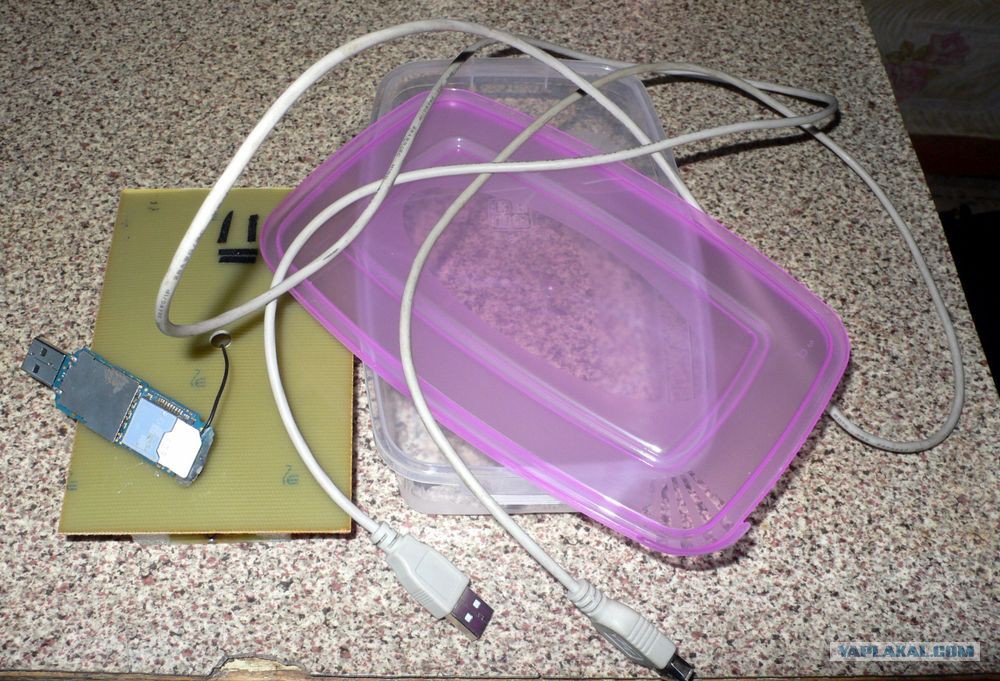

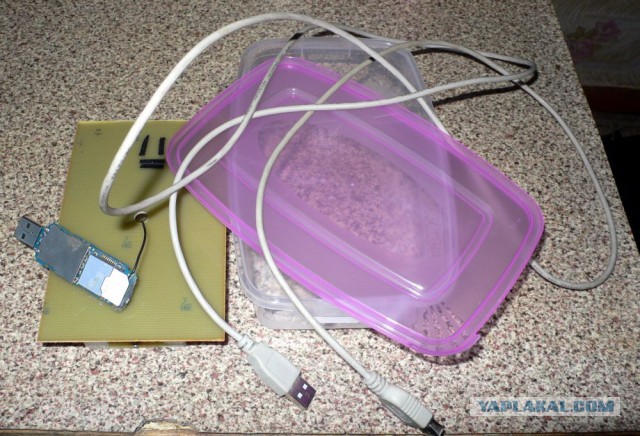

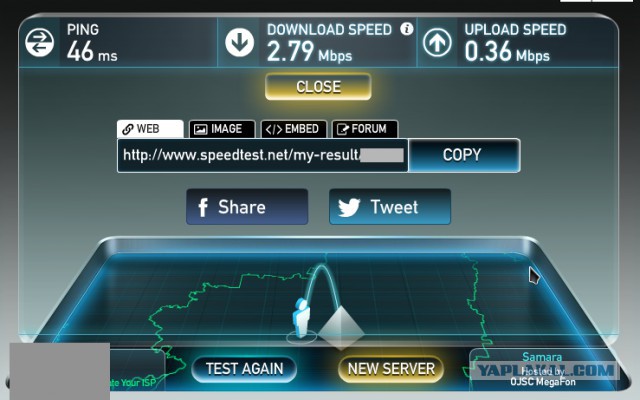

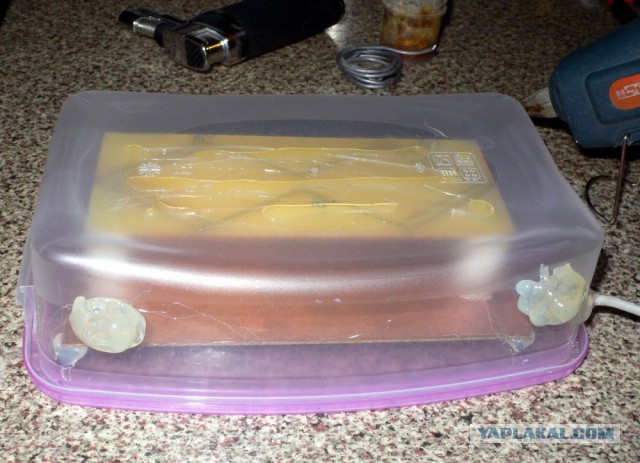

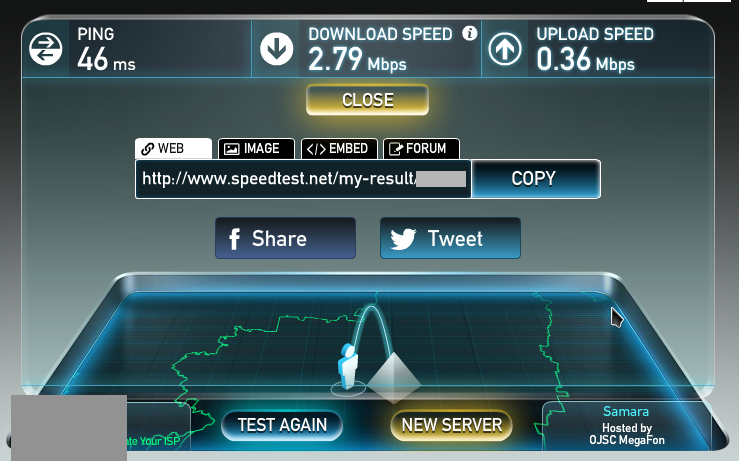

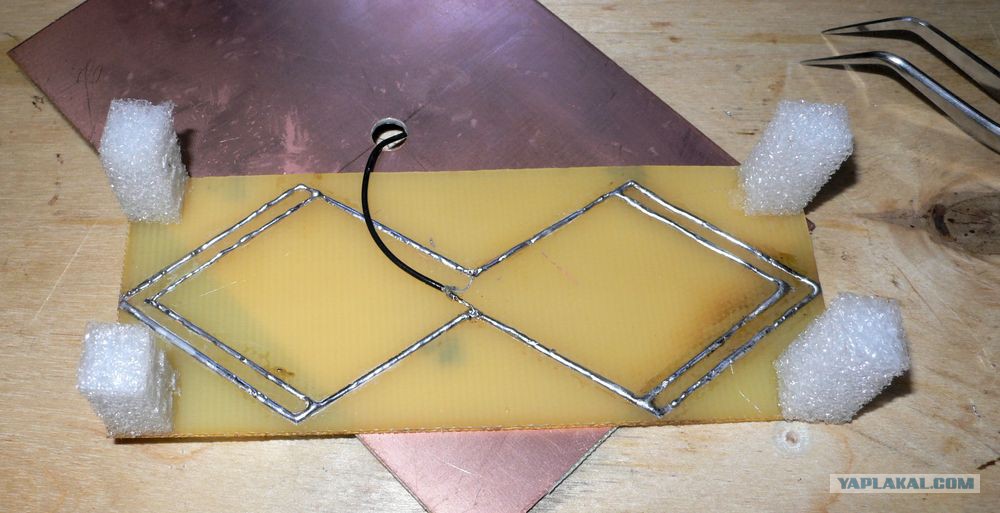

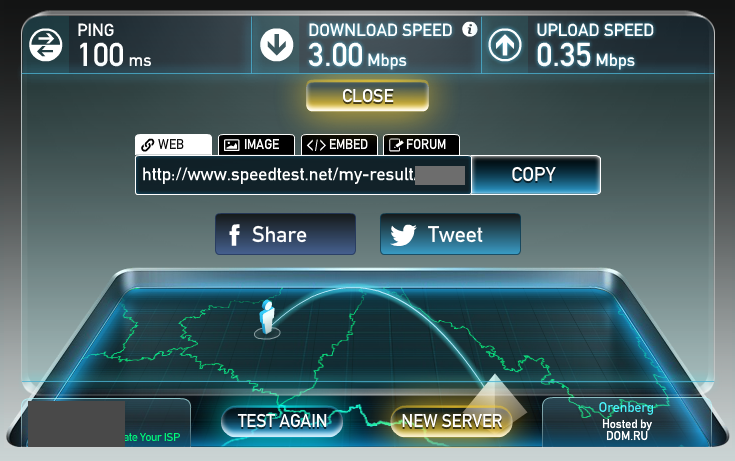

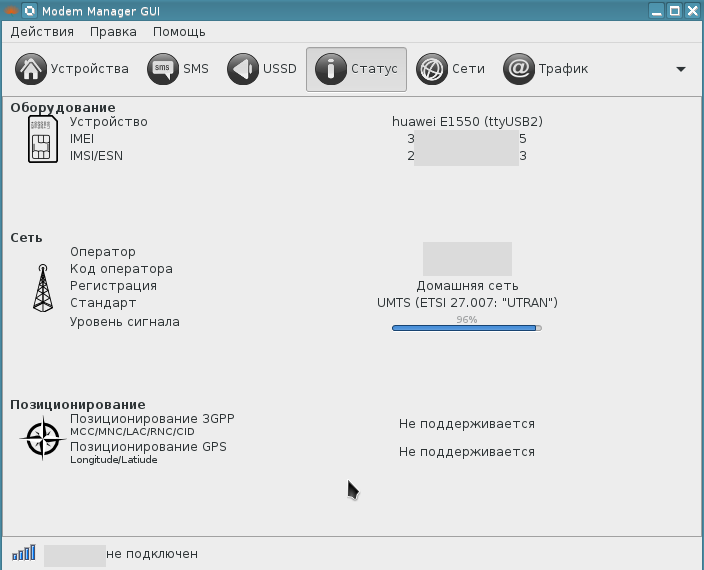

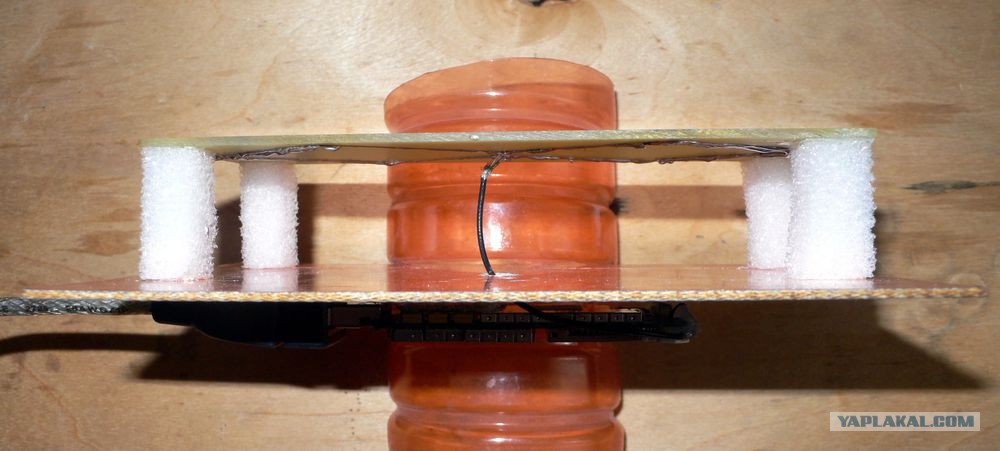

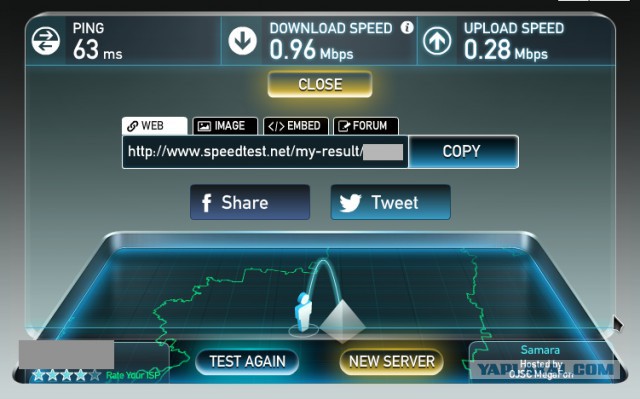

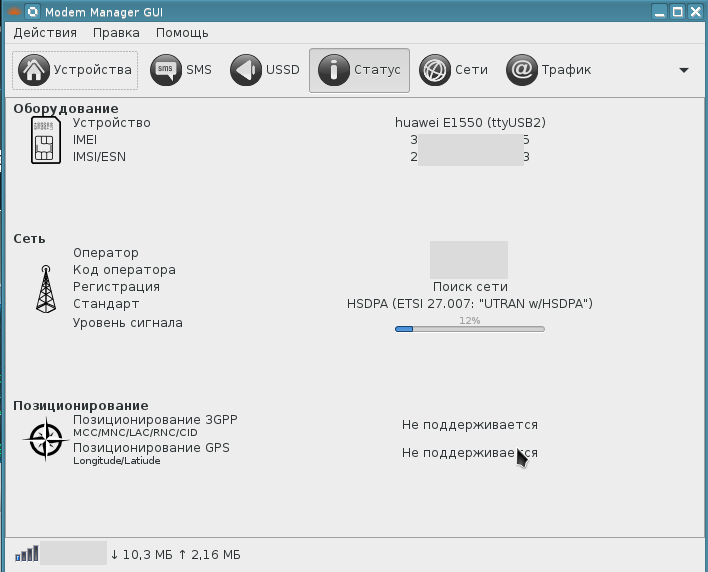

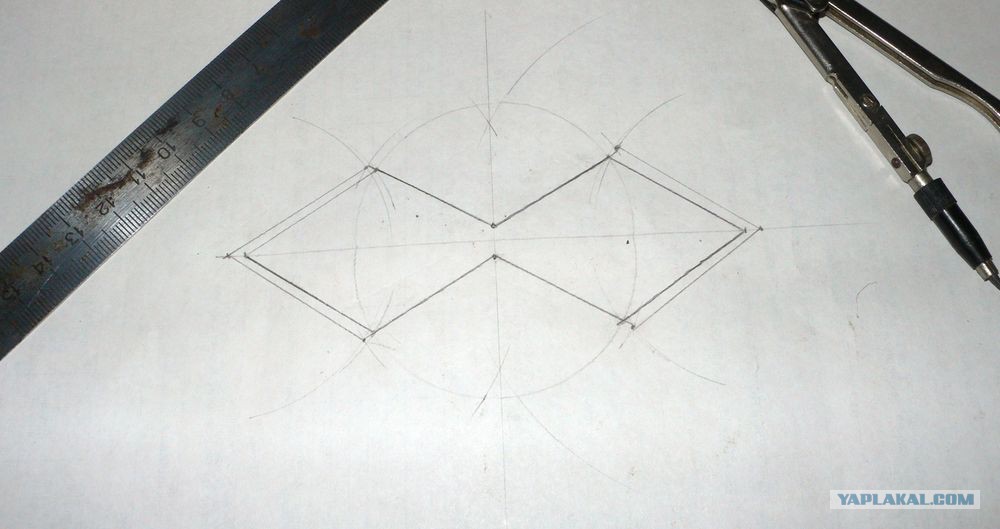

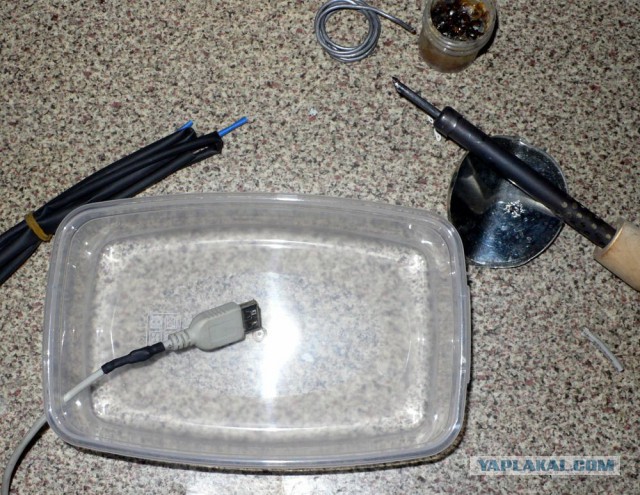

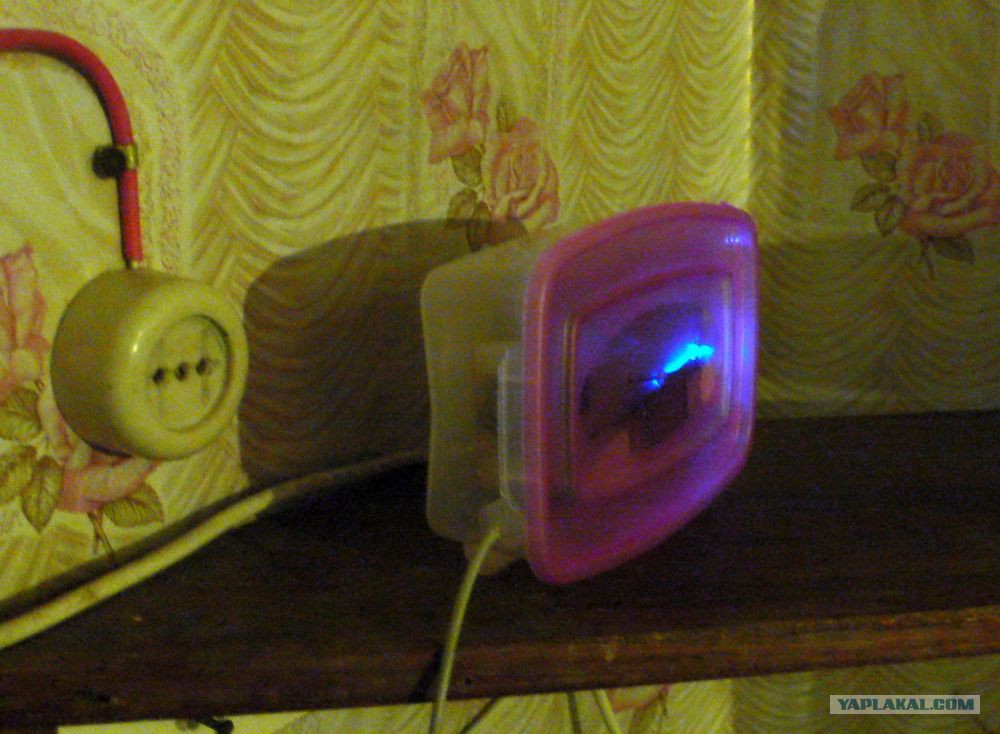

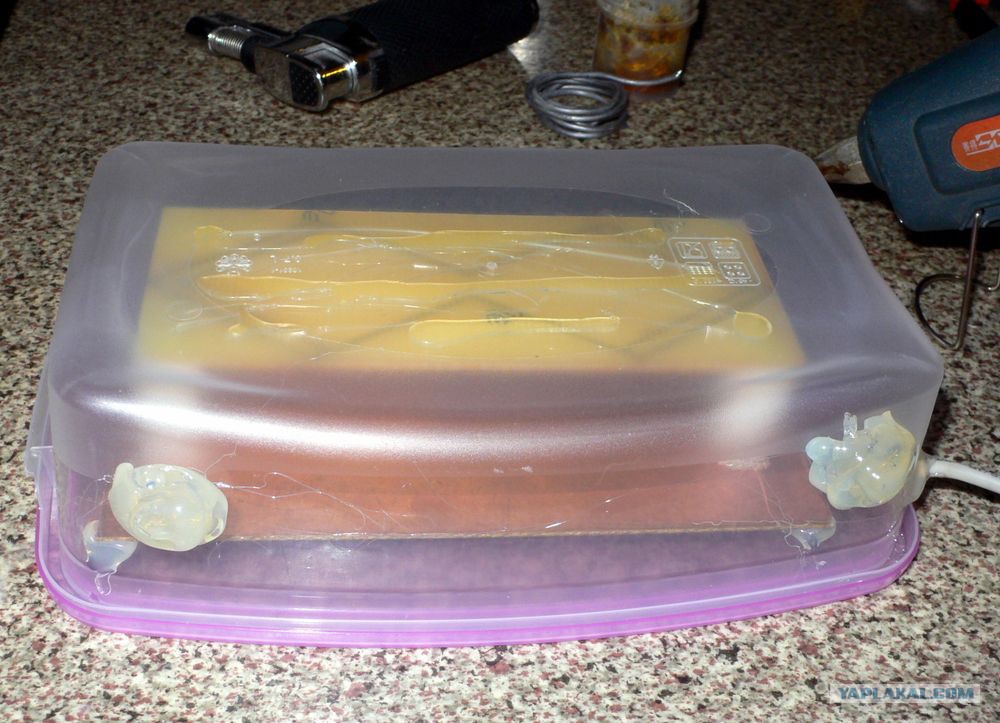

Изготовление пробной версии

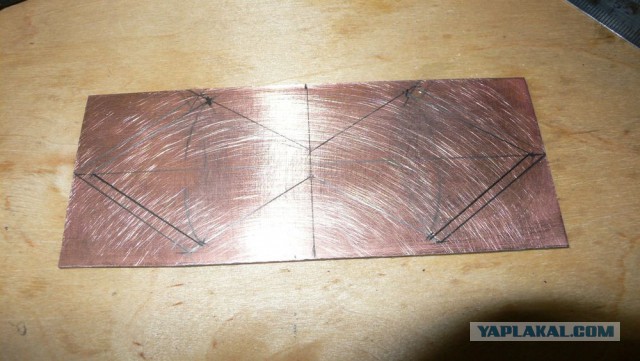

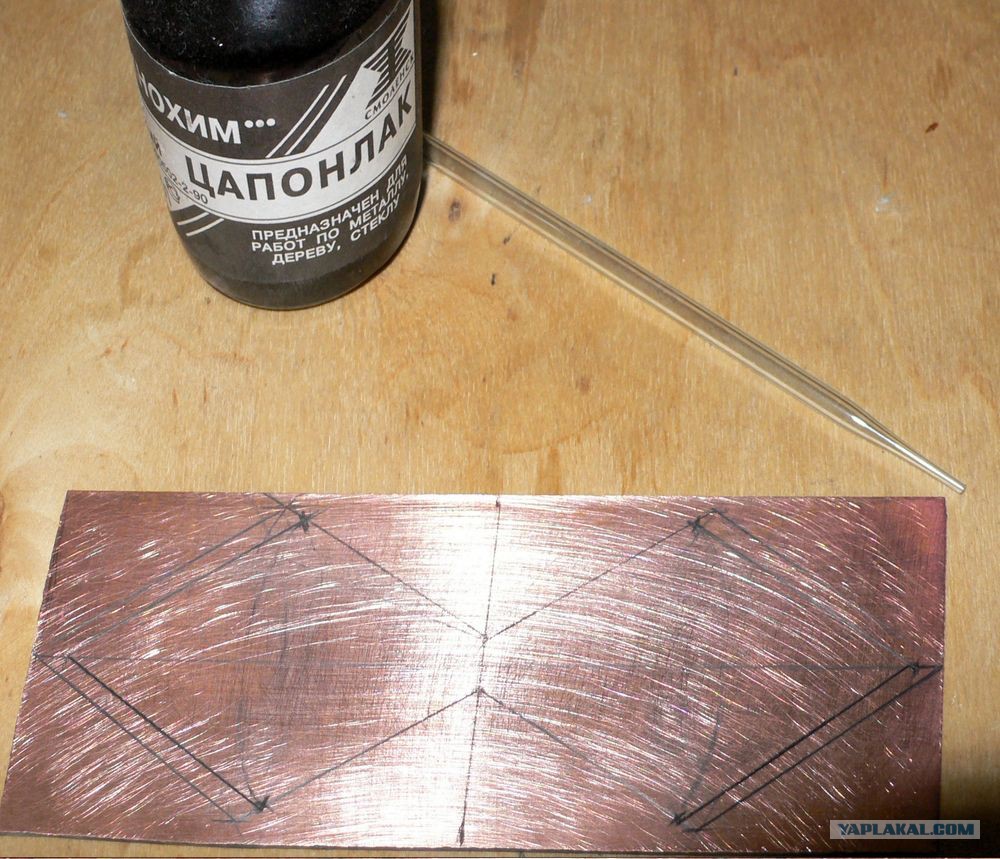

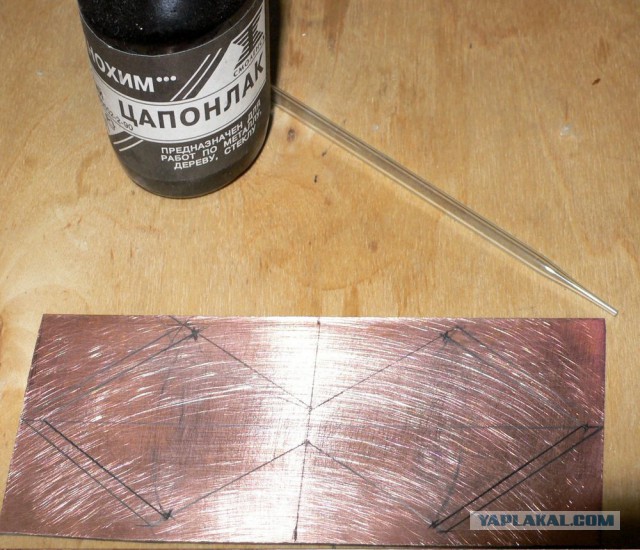

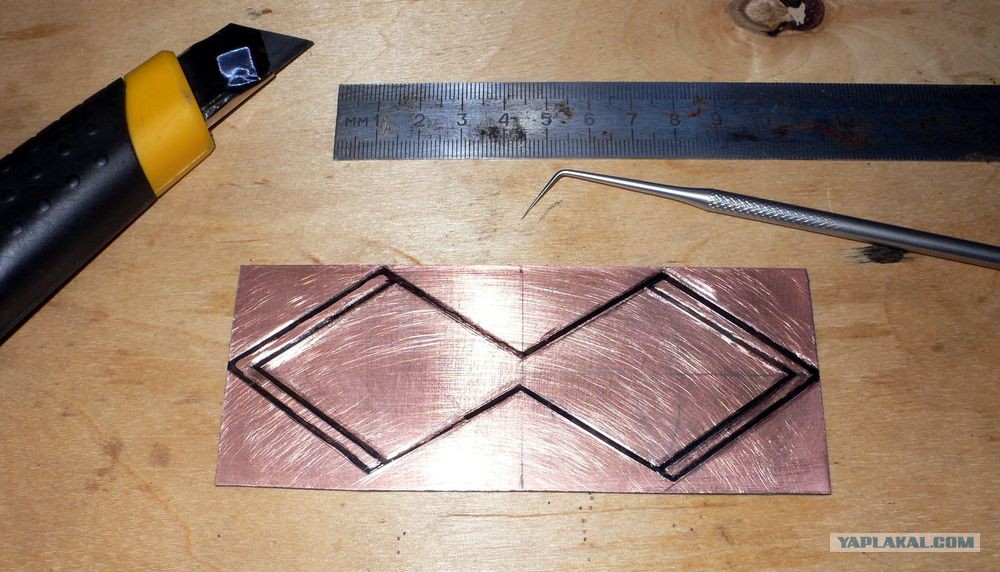

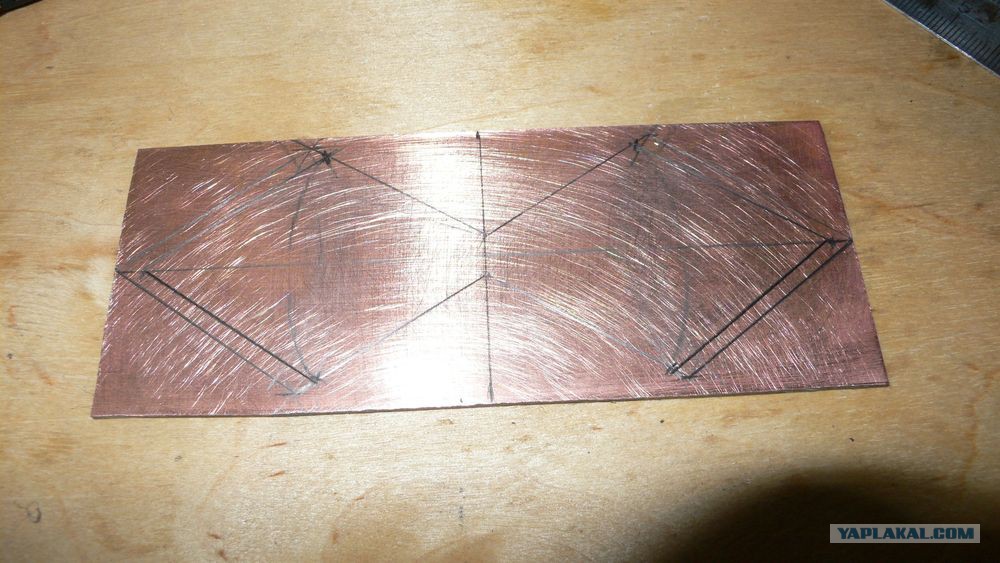

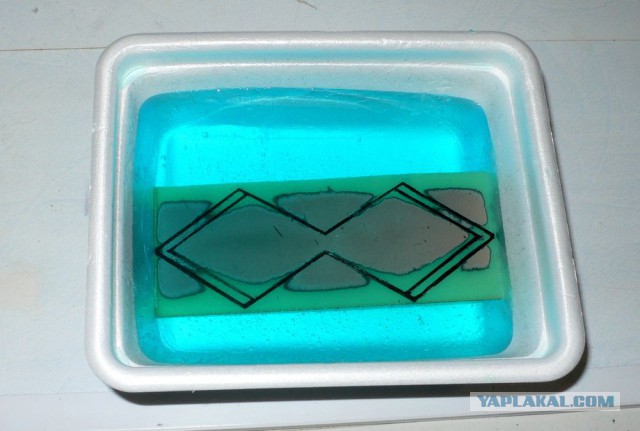

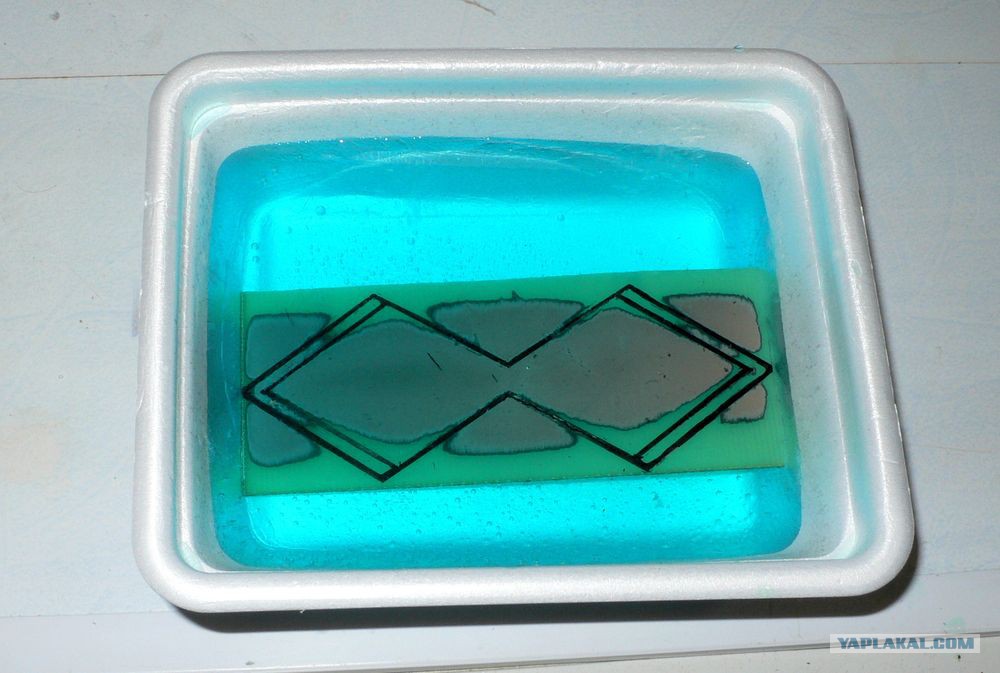

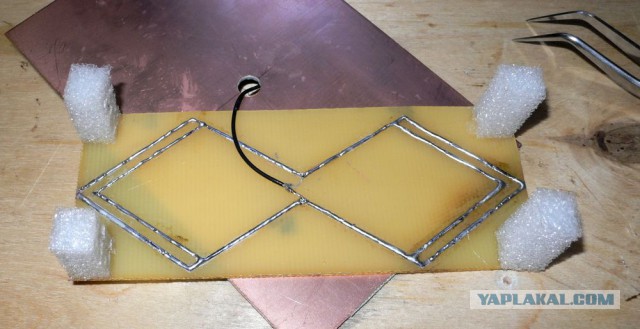

Построение контуров вибратора антенны было повторено на текстолите:
