Воскрешаем LED прожектор, В теме присутствует лютое рукожопство!

Дурная голова рукам покоя не даёт!
Разбирая хлам балкон, откопал прожектор китайского происхождения.
Всё-бы ничего, но он оказался нерабочим, и тут я вспомнил, что мне его отдали безвозмездно еще прошлым летом!
Нормальный человек выкинул бы его обратно на балкон или на помойку.
Но (см. выше) я же в отпуске! Времени вагон и маленький полувагон.

Всего будет 8 фото.
Фоткал на термоусадку, поэтому прошу за качество фот простить.
Убедительная просьба: не ломать! Как закончу, сообщу! Спасибо.

1. Покопавшись в самом прожекторе, ничего интересного я не нашел.
Только горелый блок питания на 32в и 300мА.

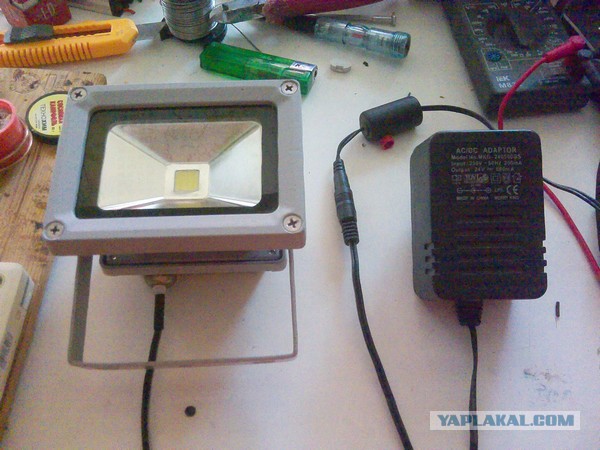

Ампутировав дохлый орган, задумался об его замене - пошел перекапывать балкон, и там был найден старый нерабочий сканер с блоком питания на 24в и 550мА.
Подойдет ли? А почему бы и нет? Берем мультиметр и смотрим напругу на выходе - целых, мать его, 30,9в! То что доктор прописал!
Нехитрыми манипуляциями с паяльником был припаян провод со штекером от светодиодной ленты.

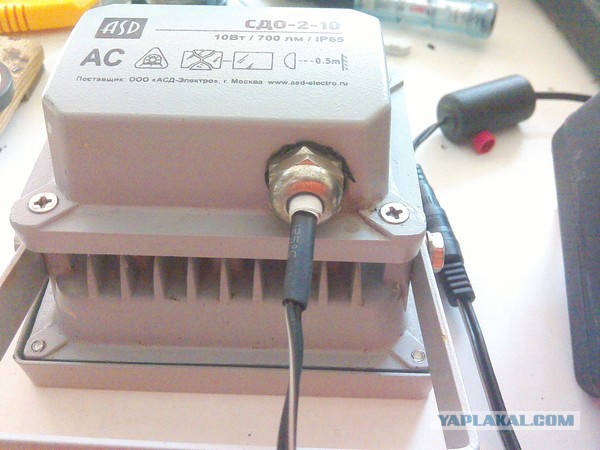

Обратите внимание, что гермоввод на попе пациента сделан из латуни, и предполагает степень пыле/влаго защиты ip 68, а прожектор сам 55 степени! Конечно, маловато... На рыбалку с собой не возьму.

2. Заработает или нет?
Втыкаем Блок питания (далее БП) в сетевик, и, о чудо! Ожил! Работает!
Бегаем по комнате с криками "it`s alive!!!!"
Пашет, уже хорошо. Оставляем на час включенным, дабы проверить на нагрев диодной матрицы и самого БП.

3. Надо бы сравнить с обычным, нетронутым моими руками, прожектором.
Слева оживший, справа простой.
Разница не особо, но камера термоусадки не передаст Вам всей палитры цветовой температуры прожекторов...

Это сообщение отредактировал virus2012 - 7.03.2015 - 10:08

4. Довольный рабочему прожектору, пошел дальше копаться на балконе.
Там было найдено много чего хорошего (но нужного ли?) и в том числе: трубка от люстры и полозья для мебельных ящиков. Железки, они и в Африке железки! Но мы же не ищем легких путей!
В голову вломилась просто гениальная идея: сделать для него держатель на струбцине.
А так-как мы живем в стране возможностей - где возможно всё, то при помощи шуруповерта, плоскогубцев и какой-то матери колхозим вот такой вот дежатель.

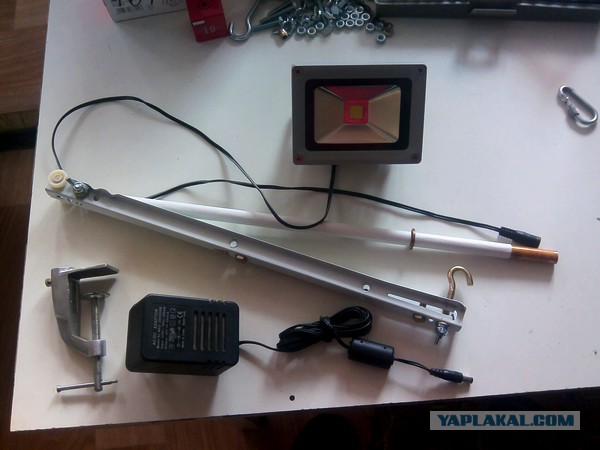

Состав: омедненная трубка от люстры, 2 подвижных части от полозьев, болты, гайки, гроверы, шайбы и анкерный крюк.
Получилась вот такая хрень.

5. Вешаем прожектор, и понимаем, что конструкция надежная.
В месте соединения трубки с полозьями затянуто добротно, верх двигается тяжело, но всё-таки двигается.
Под весом прожектора на опускается, можно проверить всю конструкцию в сборе.

Это сообщение отредактировал virus2012 - 7.03.2015 - 10:22

6. Дождавшись, когда стемнеет, включаем данный светильник.
Светит направленно, можно спокойно работать над мелкими деталями и не ломать глаза.
Вот как раз возился с кулером от ноута - грохочет, сука!

7. Вот, собственно, вся конструкция светильника.
Прожектор можно постаить на штатив, а держатель можно использовать еще для чего-нибудь.
Кстати, поцарапанную трубку обтянул термоусадкой, для придания эстетичности конструкции.

8. Как символично - то!
Хочу заодно поздравить всех девушек и женщин с наступающим женским днём!
Красоты вам искрометной, любви, и, конечно здоровья!
Без женщин, нам мужикам, никак! Спасибо Вам за это!
С праздником!!!

Раз уж ты такой спец по лед-прожекторам, есть вопрос.
Есть один на 50 Вт, висел на улице, но начал мигать, с периодичностью раз в секунду. Пиздец как были рады соседи такой светомузыке
Это что? БП сдох или ДМ?

чел, харе с кулерами возиться...

Это сообщение отредактировал sam12 - 7.03.2015 - 10:40

Зелени рукожопу.
PS Автор походу выкладывал картинки термоусадкой через диалап
PSS Бесят товарищи, ломающие подборку. Долго нет поста, выйди из темы и зайди позже. Разве сложно так сделать?

Мораль:
Железки разные нужны
Железки всякие важны.
Не выкидывайте, дарите "Рукожопам"

В качестве рекомендации к зеленке за прожектор.
ТС, пропеллер от ноута разбери, на ось вентилятора шайбочку из фторопласта тонкого сделай, смаж все ЦИАТИМом, собери обратно. Больше пропеллер никогда не зашумит при работе.
Не благодари и пост тоже не делай, еле дождался про прожектор конца.

По этой терминологии - БП. По общепринятой - драйвер. Чип по- любому живой, если горят все диоды.

У Вас, батенька, сам драйвер подох.
Это нередкий случай, когда китайские прожекторы начинают "стробоскопить", ибо самое слабое место в них - это БП.
В радиодеталях продаются блоки для прожекторов, но смысл покупать блок за, допустим, 800-900 рублей, когда прожектор стоит 1200-1300р?

Ээээ..
Я так понял ты просто светодиод к БП приткнул? без ограничения тока?
Если да то не учи людей плохому)

Это сообщение отредактировал Vitek885 - 7.03.2015 - 10:48

Под нагрузкой не будет там 30в. Недонапруга резко сокращает ресурс светодиода.

Может как раз увеличить ) Диод будет работать не в номинальном режиме, а при пониженном токе.

Люминофор выгорает, уже через 3 месяца... Не вкурсе???

Там нет люминофора

ЦИАТИМ не советую, если на улице фонарь будет висеть. При - застынет в парафин, лучше ТАД.

Есть. Он и обеспечивает цвет свечения.

Изучи современную технологию LED, почитай почему цветовая температура разная, при использовании одних и тех-же арсенил-галлиевых светодиодов, для разгона, причём свет у них синий (видимое излучение близкое УФ).

Не в курсе. Это какой - то хреновый люминофор, видимо. И " выгорая" он не уходит в другой спектр, а происходит снижение светового потока. Технологически в характеристиках диодного источника света должен быть указан световой поток после "обкатки", то есть после 1000 часов работы ( как привязать к этому " 3 месяца" не знаю).
