Случилась беда)

Сгорела штатная магнитола на моем любимом Форде. Точнее как сгорела, просто потихоньку померла. Все обладатели Фордов знают ее как родную.
Посадочное место у нее немного больше чем у 2DIN разъема. В замен ей была приобретена Mystery которая отработала пол года и сдулась. Мистери она такая)

Альтернатива магнитолам

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
electrobot
27.02.2015 - 12:55
Статус: Offline


Весельчак

Регистрация: 25.07.14
Сообщений: 164
И тут я решил что на фиг мне это все. Хочу и Навигацию , радио, музыку, и видео. Приценился. Нормальные устройства стоят ой как дорого. Жаба сказала что смогу дешевле)

Решил вкорячить планшет. Спасибо компании мегафон за LOGIN3. На мой взгляд лучшее предложение на рынке на тот момент, да и на сейчас (не реклама).Порылся на форумах. Спаял усилитель на базе tda 7450 4 канала на 45 ватт. Играло хорошо.
Но столкнулся сразу с проблемой. при подключении к питанию планшета появился дики треск. Оказалась всему виной земляная петля. С которой я долго боролся

Альтернатива магнитолам

[^]
electrobot
27.02.2015 - 12:55
Статус: Offline


Весельчак

Регистрация: 25.07.14
Сообщений: 164
Наткнулся на решение mistery groun loop isolator. Эта штука работает! НО. Работает она кривенько.Стоит 500 руб. Убирает много шумов (но не все), но при этом обрезает басы и высокие частоты. Она все равно в конце пригодилась.

Альтернатива магнитолам

[^]
electrobot
27.02.2015 - 12:55
Статус: Offline


Весельчак

Регистрация: 25.07.14
Сообщений: 164

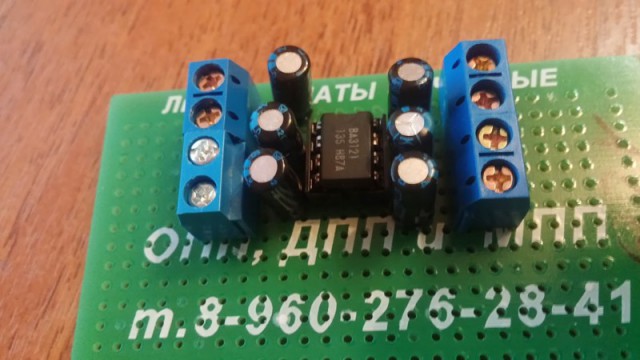

Далее я был настроен полностью убрать шумы. И наткнулся на схему на базе BA3121 изолятора, который и спаял. И о чудо шумы пропали. + он компенсирует обрезание частот mistery ground loop isolator. Радовался как ребенок. Но все омрачила заводка авто. Как только я завел авто появился треск.

Альтернатива магнитолам

[^]
electrobot
27.02.2015 - 12:55
Статус: Offline


Весельчак

Регистрация: 25.07.14
Сообщений: 164
Тут выхода 3. 1 Делать все через вторичный аккумулятор с отключением при заводке. Чтобы убрать петлю.
2. Пропустить через инвертер на 220вольт. (так тоже все работает на ура, но мне не хотелось 220 держать в машине)
3. Или чистить линию питания планшета, чтобы было как нужно. Все испробованные адаптеры питания на 12 вольт не подошли. И тут пришла на помощь КРЕНка.)) Преобразует из 12 вольт в 5 вольт 2 ампера. Подключил.
Треска стало меньше но остались шумы от генератора (есть у меня один ВВ провод который пробивает а поменять руки не доходят) и огромный нагрев КРЕНки.

Альтернатива магнитолам

[^]
electrobot
27.02.2015 - 12:56
Статус: Offline


Весельчак

Регистрация: 25.07.14
Сообщений: 164

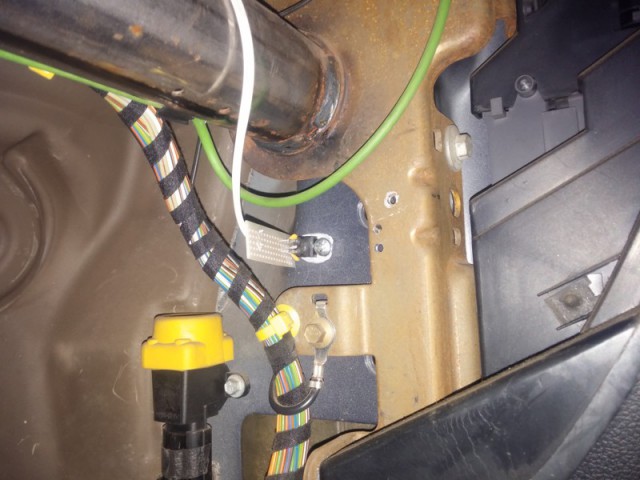

2 проблема была решена (после долгих подборов радиатора) жестким прикручиванием КРЕНки к кузову через термопасту. Какой бы она не была а кузов не нагреет.

Альтернатива магнитолам

[^]
electrobot
27.02.2015 - 12:56
Статус: Offline


Весельчак

Регистрация: 25.07.14
Сообщений: 164
1 проблема была решена паянием стабилизатора на 5v с установкой феритовых колец (выпаяных из старого БП).

Альтернатива магнитолам

[^]
electrobot
27.02.2015 - 12:56
Статус: Offline


Весельчак

Регистрация: 25.07.14
Сообщений: 164
Далее собрав усилитель и плату ground isolator BA3121 в коробочку и прикрутив к радиатору от старого процессорного куллера Я все подключил к системе.

Альтернатива магнитолам

[^]
electrobot
27.02.2015 - 12:56
Статус: Offline


Весельчак

Регистрация: 25.07.14
Сообщений: 164
Пришлось купить штатный переходник чтобы не портить проводку 800 руб.

Альтернатива магнитолам

[^]
electrobot
27.02.2015 - 12:57
Статус: Offline


Весельчак

Регистрация: 25.07.14
Сообщений: 164
Сделал 2 рамки. внутреннюю и внешнюю. Внутренюю прикрутил жестко на саморезы.

Альтернатива магнитолам

[^]
electrobot
27.02.2015 - 12:57
Статус: Offline


Весельчак

Регистрация: 25.07.14
Сообщений: 164
Внешнюю поставил на липучках. Чтобы можно было все снимать.

Добавлено в 12:57
Вот собственно у меня что получилось. Рамку я конечно уже покоцал. Но это результат дальнейших экспериментов) Потом заменю. Хотел полностью всю систему спаять на одной плате но как всегда. Нет ничего постоянней временного!)

Ну и видео!) как пример

Честно спер



Это сообщение отредактировал electrobot - 27.02.2015 - 12:58

Альтернатива магнитолам

[^]
gawsudo
27.02.2015 - 12:59
13
Статус: Offline


Шутник

Регистрация: 11.05.14
Сообщений: 11
увидев слово "МАГНИТОЛА" я и испугался подумав. что неужели кто-то сейчас слушает кассеты...

[^]
ПростоВася
27.02.2015 - 13:00
19
Статус: Offline


Балагур

Регистрация: 19.02.14
Сообщений: 828
по деньгам и трудозатратам дешевле вышло чем готовый купить?

[^]
daVaska
27.02.2015 - 13:01
0
Статус: Offline


Ярила

Регистрация: 22.05.14
Сообщений: 1098
Спасибо, хорошая идея- надо попробовать, я на своем CEED`е затрахался радио слушать biggrin.gif

[^]
Sviatoy
27.02.2015 - 13:01
27
Статус: Offline


Две крайности одной сущности

Регистрация: 15.11.14
Сообщений: 368
А я раньше ездил с магнитофоном в машине. CD диски он еще мог читать.
Как то поехали купаться на водоем - далеко от дома - час тридцат на ваз 2105 по двухполоске... ну так вот отъезжая поставили композицию М.Боярского зеленоглазое такси. На каждой кочке диск соскакивал к началу композиции... короче дослушали припарковавшись у водоема)))

[^]
Полосатый
27.02.2015 - 13:03
65
Статус: Offline


механик

Регистрация: 11.12.09
Сообщений: 1703
выскажу своё скромное мнение. по функционалу ништяк , по внешнему как то не очень.

[^]
FedFed
27.02.2015 - 13:03
1
Статус: Offline


Домосед

Регистрация: 13.01.11
Сообщений: 14863
зачетное электрорукожопство. ставлю +

[^]
Баррикелло
27.02.2015 - 13:06 [ показать ]
-13
OldGarry
27.02.2015 - 13:12
10
Статус: Offline


Хуй! Пизда! Социализм!

Регистрация: 19.06.12
Сообщений: 3022
Долго думал с первой фотки- накуя в машине- стоечный коммутатор??? shum_lol.gif

[^]
diag
27.02.2015 - 13:14
48
Статус: Online


Ярила

Регистрация: 11.08.10
Сообщений: 2495
Цитата (Баррикелло @ 27.02.2015 - 13:06)
нельзя было обратиться к дилеру и купить штатную музыку или заменить на штатный экран ЖК?ф

Лучше обратиться к китайцам.
http://www.aliexpress.com/item/WITSON-Andr...2252322414.html
При этом сохраняется управление с руля, радио.

Альтернатива магнитолам

[^]
MisClerical
27.02.2015 - 13:17
20
Статус: Offline


Почемучка-заебун

Регистрация: 3.06.14
Сообщений: 1391
А почем сия радость? Просто один мой друК тоже захотел сменить штатную музыку на ништяки. Заказывать родную фордовскую приблуду за 30 с лишним тыщ он пожабился и купил на Али за 8 (с навигацией, музыкой, радио, камерой заднего вида, регистратором и чем-то там еще) набор "Рюказёп китайский". Впитонил - все работает... Я тоже хочу поменять (не читаются мп3 диски. нет юсб разъема и прочие хотелки, та же камера назад), но пока жду, что у него сломается.
Так вот: не дешевле ли купить это все комплектом на Алях, чем рукожопить? (я просто сильно не рукожоп).

[^]
AlexBBB
27.02.2015 - 13:25
1
Статус: Offline


Приколист

Регистрация: 25.09.14
Сообщений: 300
за руки-Молодец

а по существу легче взять у Кетайцев
и симпотнее выглядит
этот сам Логин 3 в Кетае сделан

[^]
Vodkinson
27.02.2015 - 13:26
2
Статус: Offline


Приколист

Регистрация: 10.03.13
Сообщений: 232
Если бабла на штатную ГУ не хватает, то можно и универсалку запихать через переходную рамку(хочешь на андроиде, хочешь на wince) Вариантов масса!!

[^]
dierex
27.02.2015 - 13:33
8
Статус: Offline


Юморист

Регистрация: 25.02.13
Сообщений: 579
Цитата (diag @ 27.02.2015 - 13:14)
Цитата (Баррикелло @ 27.02.2015 - 13:06)
нельзя было обратиться к дилеру и купить штатную музыку или заменить на штатный экран ЖК?ф

Лучше обратиться к китайцам.
http://www.aliexpress.com/item/WITSON-Andr...2252322414.html
При этом сохраняется управление с руля, радио.

Ты только что украл у меня всю халтуру за этот месяц.

[^]
MisClerical
27.02.2015 - 13:34
2
Статус: Offline


Почемучка-заебун

Регистрация: 3.06.14
Сообщений: 1391
Цитата
2 проблема была решена (после долгих подборов радиатора) жестким прикручиванием КРЕНки к кузову через термопасту. Какой бы она не была а кузов не нагреет.

И такой еще вопрос: она-то кузов не нагреет, а двигатель или летнее солнышко не нагреют? Не пойдет по звезде такое охлаждение?

[^]
