Типы электрических розеток в разных странах мира, натовские розетки

Тип А

Используется в Северной и Центральной Америке и в Японии.
Этот тип обозначается как Class II. Штепсельная вилка состоит из двух параллельных контактов. В японском варианте контакты одинакового размера. В американском – один конец чуть шире другого. Устройства с японской штепсельной вилкой можно использовать в американских розетках, но наоборот – не получится.

13 фото.

Тип В

Используется в Северной и Центральной Америке и в Японии.
Этот тип обозначается как Class I. Международное обозначение американского типа B – NEMA 5-15, канадского типа В – CS22.2, n°42 (CS = Canadian Standard). Максимальный ток – 15 А. В Америке тип В пользуется большой популярностью, в Японии он распространен значительно меньше. Нередко жители старых домов с розетками типа А, приобретая новые современные электроприборы с вилками типа В просто «откусывают» третий контакт-заземлитель.

Тип С

Используется во всех европейских странах, за исключением Великобритании, Ирландии, Кипра и Мальты.
Международное обозначение – CEE 7/16. Вилка представляет собой два контакта диаметром 4,0-4,8 мм на расстоянии 19 мм от центра. Максимальный ток – 3,5 А. Тип C – это устаревший вариант более новых типов E, F, J, K и L, которые сейчас используются в Европе. Все вилки типа С идеально подходят к новым розеткам..

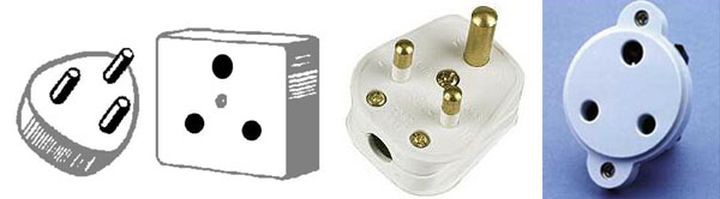

Тип D

Используется в Индии, Непале, Намибии и на Шри-Ланке.
Международное обозначение – BS 546 (BS = British Standard). Представляет собой устаревшую штепсельную вилку британского образца, которая использовалась в метрополии до 1962 года. Максимальный ток – 5 А. Некоторые розетки типа D совместимы с вилками типов D и M. До сих пор розетки типа D можно встретить в старых домах Великобритании и Ирландии.

Тип Е

Используется в основном во Франции, Бельгии, Польше, Словакии, Чехии, Тунисе и Марокко.
Международное обозначение – CEE 7/7. Максимальный ток – 16 А. Тип Е немного отличается от CEE 7/4 (тип F), который распространен в Германии и других странах центральной Европы. Все вилки типа С идеально подходят к розеткам типа E.

Тип F

Используется в основном в Германии, Австрии, Нидерландах, Швеции, Норвегии, Финляндии, Португалии, Испании и странах Восточной Европы.
Международное обозначение CEE 7/4. Этот тип также известен под именем «Schuko». Максимальный ток – 16 А. Все вилки типа С идеально подходят к розеткам типа F. Этот же тип используется в России (в СССР он обозначался как ГОСТ 7396), разница лишь в том, что диаметр контактов, принятых в России, 4 мм, в то время как в Европе чаще всего используются контакты диаметром 4,8 мм. Таким образом, российские вилки легко входят в более широкие европейские розетки. А вот штепсельные вилки электронных приборов, сделанных для Европы, в российские розетки не влезают.

Тип G

Используется в Великобритании, Ирландии, Малайзии, Сингапуре, Гонконге, на Кипре и Мальте.
Международное обозначение – BS 1363 (BS = British Standard). Максимальный ток – 32 А. Туристы из Европы, посещая Великобританию, пользуются обычными адаптерами.

Тип H

Используется в Израиле.
Этот разъем обозначается символами SI 32. Штепсельная вилка типа С легко совместима с розеткой типа H.

Тип I

Используется в Австралии, Китае, Новой Зеландии, Папуа-Новой Гвинее и Аргентине.
Международное обозначение — AS 3112. Максимальный ток – 10 А. Розетки и вилки типов H и I не подходят друг к другу. Розетки и штепсели, которыми пользуются жители Австралии и Китая, хорошо подходят друг к другу.

Тип J

Используется только в Швейцарии и Лихтенштейне.
Международное обозначение – SEC 1011. Максимальный ток – 10 А. Относительно типа С, у вилки типа J есть еще один контакт, а в розетке есть еще одно отверстие. Однако штепсельные вилки типа C подходят к розеткам типа J.

Тип K

Используется только в Дании и Гренландии.
Международное обозначение — 107-2-D1. К датской розетке подходят вилки CEE 7/4 и CEE 7/7, а также розетки типа С.

Тип L

Используется только в Италии и очень редко в странах Северной Африки.
Международное обозначение – CEI 23-16/ВII. Максимальный ток – 10 А или 16 А. Все вилки типа С подходят к розеткам типа L.

Тип М

Используется в Южной Африке, Свазиленде и Лесото.
Тип М очень похож на тип D. Большинство розеток типа М совместимы со штепсельными вилками типа D.

Добавлено в 17:04
у меня все. честно скомунизжено с инета.

УРЯЯЯ!!
я теперь знаю куда отправлять свой админский схрон от оргтехники )))
отзеленил

Украина!
Да, ломайте меня полностью минусите. !но у них скоро так и будет

Это сообщение отредактировал fmaster16 - 26.02.2015 - 17:11

Универсальный переходник почти для всех типов вышеперечисленных розеток:

Еще бы указать напряжения и частоту соответствующие каждому типу розеток...

Сколково ломает стереотипы...

Спасибо, ТС, познавательно. С некоторыми типами как с флешкой, хрен с первого раза угадаешь как сунуть

вот спасибо. очень часто видишь на фотографиях необычные розетки. теперь я знаю как идентифицировать страну )))

ага, было бы то же полезно, для общего развития

человек выложил не полный пост...
вот целиком...
http://masterok.livejournal.com/2246488.html
а вообще в популярной механике читал, что их на планете больше 50ти видов)))

Хорошо, что у людей универсальный интерфейс!

держите))
но это жесть))


Страна Напряжение Частота Тип розетки и штепселя
Австралия 240 В 50 Гц I
Австрия 230 В 50 Гц C / F
Азербайджан 220 В 50 Гц C / F
Азорские острова
(Португалия) 230 В 50 Гц B / C / F
Албания 230 В 50 Гц C / F
Алжир 230 В 50 Гц C / F
Американское Самоа 120 В 60 Гц A / B / F / I
Ангилья 110 В 60 Гц A
Ангола 220 В 50 Гц C
Андорра 230 В 50 Гц C / F
Антигуа и Барбуда 230 В 60 Гц A / B
Аргентина 220 В 50 Гц C / I *
Армения 230 В 50 Гц C / F
Аруба 120 В 60 Гц A / B / F
Афганистан 220 В 50 Гц C / F
Багамы 120 В 60 Гц A / B
Балеарские острова
(Испания) 230 В 50 Гц C / F
Бангладеш 220 В 50 Гц C / D / G / K
Барбадос 115 В 50 Гц A / B
Бахрейн 230 В 50 Гц G
Белиз 110 В / 220 В 60 Гц B / G
Белоруссия 230 В 50 Гц C / F
Бельгия 230 В 50 Гц E
Бенин 220 В 50 Гц E
Бермуды 120 В 60 Гц A / B
Болгария 230 В 50 Гц C / F
Боливия 230 В 50 Гц A / C
Босния и Герцеговина 230 В 50 Гц C / F
Ботсвана 230 В 50 Гц D / G
Бразилия 127 В / 220 В * 60 Гц A / B / C / I
Бруней 240 В 50 Гц G
Буркина-Фасо 220 В 50 Гц C / E
Бурунди 220 В 50 Гц C / E
Бутан 230 В 50 Гц D / F / G
Великобритания 230 В 50 Гц G
острова Гернси, Джерси, Мэн
(Великобритания) 230 В 50 Гц C / G
Венгрия 230 В 50 Гц C / F
Венесуэла 120 В 60 Гц A / B
Виргинские острова 110 В 60 Гц A / B
Восточный Тимор 220 В 50 Гц C / E / F / I
Вьетнам 220 В 50 Гц A / C / G
Габон 220 В 50 Гц C
Гайана 240 В 60 Гц A / B / D / G
Гаити 110 В 60 Гц A / B
Гамбия 230 В 50 Гц G
сектор Газа
(Палестинская автономия) 230 В 50 Гц H
Гана 230 В 50 Гц D / G
Гваделупа 230 В 50 Гц C / D / E
Гватемала 120 В 60 Гц A / B / G / I
Гвинея 220 В 50 Гц C / F / K
Гвинея-Бисау 220 В 50 Гц C
Германия 230 В 50 Гц C / F
Гибралтар 230 В 50 Гц C / G
Гондурас 110 В 60 Гц A / B
Гонконг 220 В 50 Гц G
Гренада 230 В 50 Гц G
Гренландия 230 В 50 Гц C / K
Греция 230 В 50 Гц C / F
Грузия 220 В 50 Гц C / F
Гуам 110 В 60 Гц A / B
Дания 230 В 50 Гц C / F / K
Джибути 220 В 50 Гц C / E
Доминика 230 В 50 Гц D / G
Доминикана 110 В 60 Гц A / B
Египет 220 В 50 Гц C / F
Замбия 230 В 50 Гц C / D / G
Западное Самоа 230 В 50 Гц I
Зимбабве 240 В 50 Гц D / G
Израиль 230 В 50 Гц H / C
Индия 230 В 50 Гц C / D / M
Индонезия 230 В 50 Гц C / F
Иордания 230 В 50 Гц C / D / F / G / J
Ирак 230 В 50 Гц C / D / G
Иран 230 В 50 Гц C / F
Ирландия 230 В 50 Гц G
Исландия 230 В 50 Гц C / F
Испания 230 В 50 Гц C / F
Италия 230 В 50 Гц C / F / L
Йемен 230 В 50 Гц A / D / G
Кабо-Верде 230 В 50 Гц C / F
Казахстан 220 В 50 Гц C / F
Каймановы острова 120 В 60 Гц A / B
Камбоджа 230 В 50 Гц A / C / G
Камерун 220 В 50 Гц C / E
Канада 120 В 60 Гц A / B
Канарские острова
(Испания) 230 В 50 Гц C / E / L
Катар 240 В 50 Гц D / G
Кения 240 В 50 Гц G
Кипр 230 В 50 Гц G / F **
Киргизия 220 В 50 Гц C / F
Кирибати 240 В 50 Гц I
Китай 220 В 50 Гц A / I / G
Колумбия 110 В 60 Гц A / B
Коморские острова 220 В 50 Гц C / E
Республика Конго 230 В 50 Гц C / E
Конго (Заир) 220 В 50 Гц C / D
Корея (КНДР) 110 В / 220 В 60 Гц A / C
Республика Корея 110В / 220 В 60 Гц A / B / C / F
Коста-Рика 120 В 60 Гц A / B
Кот-д»Ивуар 220 В 50 Гц C / E
Куба 110 В / 220 В 60 Гц A / B / C / L
Кувейт 240 В 50 Гц C / G
Кука острова 240 В 50 Гц I
Лаос 230 В 50 Гц A / B / C / E / F
Латвия 230 В 50 Гц C / F
Лесото 220 В 50 Гц M
Либерия 120 В 60 Гц A / B
Ливан 230 В 50 Гц C / D / G
Ливия 127 В / 230 В 50 Гц D / F
Литва 230 В 50 Гц C / F
Лихтенштейн 230 В 50 Гц J
Люксембург 230 В 50 Гц C / F
Маврикий 230 В 50 Гц C / G
Мавритания 220 В 50 Гц C
Мадагаскар 127 В / 220 В 50 Гц C / D / E / J / K
остров Мадейра
(Португалия) 230 В 50 Гц C / F
Макао (Аомынь) 220 В 50 Гц D / G
Македония 230 В 50 Гц C / F
Малави 230 В 50 Гц G
Малайзия 240 В 50 Гц G
Мали 220 В 50 Гц C / E
Мальдивы 230 В 50 Гц D / G / J / K / L
Мальта 230 В 50 Гц G
Мартиника 220 В 50 Гц C / D / E
Мексика 127 В 60 Гц A
Микронезия 120 В 60 Гц A / B
Мозамбик 220 В 50 Гц C / F / M
Молдавия 230 В 50 Гц C / F
Монако 230 В 50 Гц C / D / E / F
Монголия 230 В 50 Гц C / E
Монтсеррат 230 В 60 Гц A / B
Марокко 220 В 50 Гц C / E
Мьянма 230 В 50 Гц C / D / F / G
Намибия 220 В 50 Гц D / M
Науру 240 В 50 Гц I
Непал 230 В 50 Гц C / D / M
Нигер 220 В 50 Гц A / B / C / D / E / F
Нигерия 230 В 50 Гц D / G
Нидерландские Антильские острова 127 В / 220 В 50 Гц A / B / F
Нидерланды 230 В 50 Гц C / F
Никарагуа 120 В 60 Гц A
Новая Зеландия 240 В 50 Гц I
Новая Каледония 220 В 50 Гц F
Норвегия 230 В 50 Гц C / F
ОАЭ 240 В 50 Гц G
Оман 240 В 50 Гц C / G
Пакистан 230 В 50 Гц C / D
Палау 120 В 60 Гц A / B
Панама 110 В 60 Гц A / B
Папуа-Новая Гвинея 240 В 50 Гц I
Парагвай 220 В 50 Гц C
Перу 220 В 60 Гц A / B / C
Польша 230 В 50 Гц C / E
Португалия 230 В 50 Гц C / F
Пуэрто-Рико 120 В 60 Гц A / B
Реюньон 230 В 50 Гц E
Россия 230 В 50 Гц C / F
Руанда 230 В 50 Гц C / J
Румыния 230 В 50 Гц C / F
Сальвадор 115 В 60 Гц A / B / C / D / E / F / G / I / J / L
Сан-Марино 230 В 50 Гц F / L
Саудовская Аравия 110 В / 220 В *** 60 Гц A / B / C / G
Свазиленд 230 В 50 Гц M
Сейшельские острова 240 В 50 Гц G
Сенегал 230 В 50 Гц C / D / E / K
Сент-Винсент и Гренадины 230 В 50 Гц A / C / E / G / I / K
Сент-Китс и Невис 230 В 60 Гц D / G
Сент-Люсия 230 В 50 Гц G
Сербия 230 В 50 Гц C / F
Сингапур 230 В 50 Гц G
Сирия 220 В 50 Гц C / E / L
Словакия 230 В 50 Гц E
Словения 230 В 50 Гц C / F
Сомали 220 В 50 Гц C
Судан 230 В 50 Гц C / D
Суринам 127 В 60 Гц C / F
США 120 В 60 Гц A / B
Сьерра-Леоне 230 В 50 Гц D / G
Таджикистан 220 В 50 Гц C / F
Таиланд 220 В 50 Гц A / B / C
Таити
(Французская Полинезия) 110 В / 220 В 60 Гц A / B / E
Тайвань 110 В 60 Гц A / B
Танзания 230 В 50 Гц D / G
Того 220 В 50 Гц C
Тонга 240 В 50 Гц I
Тринидад и Тобаго 115 В 60 Гц A / B
Тунис 230 В 50 Гц C / E
Туркменистан 220 В 50 Гц C / F
Турция 230 В 50 Гц C / F
Уганда 240 В 50 Гц G
Узбекистан 220 В 50 Гц C / F
Украина 230 В 50 Гц C / F
Уругвай 220 В 50 Гц C / F / I / L
Фарерские острова 230 В 50 Гц C / K
Фиджи 240 В 50 Гц I
Филиппины 220 В 60 Гц A / B / C
Финляндия 230 В 50 Гц C / F
Фолклендские острова 240 В 50 Гц G
Франция 230 В 50 Гц E
Французская Гвиана 220 В 50 Гц C / D / E
Хорватия 230 В 50 Гц C / F
Центральноафриканская республика 220 В 50 Гц C / E
Чад 220 В 50 Гц D / E / F
Черногория 230 В 50 Гц C / F
Чехия 230 В 50 Гц E
Чили 220 В 50 Гц C / L
Швейцария 230 В 50 Гц J
Швеция 230 В 50 Гц C / F
Шри-Ланка 230 В 50 Гц D / G / M
Эквадор 110 В 60 Гц A / B
Экваториальная Гвинея 220 В 50 Гц C / E
Эритрея 230 В 50 Гц C / L
Эстония 230 В 50 Гц C / F
Эфиопия 220 В 50 Гц C / F
ЮАР 230 В 50 Гц D / M ***
Ямайка 110 В 50 Гц A / B
Япония 100 В 50 Гц / 60 Гц ** A / B

Спасибо ! Познавательно! Возникает логичный вопрос; почему до сих пор не пришли к единому стандарту?

Скажу прямо, что это очень удобно в плане безопасности. Дети хрен что засунут в такую розетку, имеется в виду Тип G. Без определенных усилий гвоздь не вхерачишь туда, блокиратор не даст. У самого такие стоят. А ещё в этих вилках стоят предохранители, разной мощности можно впихивать, всё зависит от того агрегата, который подключаешь.
