Меняем дисплейную сборку на смартфоне., Lenovo P780

⋮

ОТВЕТИТЬ НОВАЯ ТЕМА

igorok107 25 фев 2015 в 15:15

Шутник • На сайте 12 лет

Сообщений: 80

128

Уронил как-то свой телефон, в результате треснул дисплей (при этом тач остался целым). Почитав интернеты и покурив форумы, было решено самостоятельно заменить дисплей вместе с тачем (готовую сборку), ибо разделить их довольно сложно, да и склеивать не легче.
12 фото

Yap 03.05.2026 - 07:39

Продам слона • На сайте 21 год

1. На китайской, всем известной, интернет площадке была приобретена дисплейная сборка и скотч для её приклейки.

Скотч был куплен шириной 5мм, как показала практика, лучше взять тоньше, резать его крайне неудобно.

2. Разбираем телефон.

Снимаем заднюю крышку, откручиваем 7 винтов (6 по периметру и 1 под картой памяти).

Специальным инструментом (я использовал большую карту, которая остаётся от сим-карт) отщёлкиваем по периметру заднюю часть телефона и располовиниваем телефон.

3. Откручиваем и снимаем аккумулятор и main-плату.

4. Откручиваем антенну с динамиком и аккуратно, стараясь не сломать, отклеиваем плату с подсветкой и вибратором. Она довольно тонкая, приклеена хорошо, так что аккуратно.

5. Дальше начинается самое интересное. Необходимо отклеить дисплей с тачем от корпуса.

Греем с внешней стороны по периметру феном и пытаемся вытолкнуть дисплей с обратной стороны, через отверстия в корпусе (предполагаю, что для этого они и нужны). Я воспользовался отвёрткой типа звёздочка, можно применить любой не острый предмет.

Когда дисплей поддастся и образуется щель между тачем и дисплеем необходимо воспользоваться нашим специальным инструментом – картой от сим-карты и отклеить тач по периметру, при этом, не забывая выталкивать дисплей с обратной стороны.

6. Отклеенная дисплейная сборка.

7. Зачищаем корпус от старого скотча. К слову сказать, было сложно его оторвать. Он тянется и рвётся, очень похож на мелкую, липкую губку. Значительное время ушло только на его отчистку.

8. Собираем на скорую руку с новым дисплеем, что бы проверить его. Лучше это делать до отклеивания старого.

Всё работает.

9. Приступаем к приклеиванию дисплея.

Некоторые энтузиасты клеят на момент или супер клей, что категорически не приветствуется, т.к. если придётся снова менять дисплей, сделать это будет крайне проблематично. Лучше всего для этого применять двухсторонний скотч.

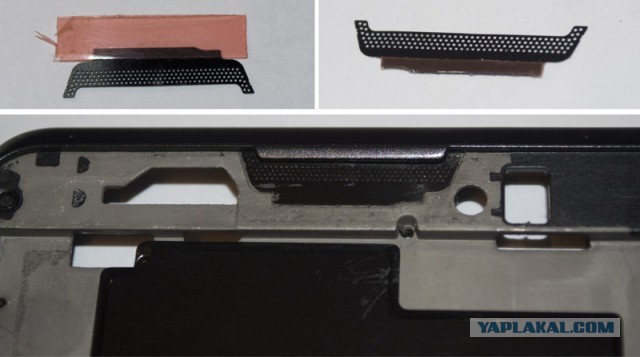

Сначала приклеиваем решётку разговорного динамика.

10. Приклеиваем по периметру корпуса скотч, излишки подрезаем. Аккуратно, как можно ровнее приклеиваем дисплей.

11. Собираем всё в обратном порядке.

12. Готово!

На этом всё, берегите свои телефоны.

Все комментарии:

ku44er 25 фев 2015 в 15:22

Шутник • На сайте 15 лет

Было дело отклеивал. Сломал. )) но у тебя руки прямые

maslov44 25 фев 2015 в 15:24

Шутник • На сайте 12 лет

ТС-а ты как тач то отделял?

SoBaka 25 фев 2015 в 15:25

Ярила • На сайте 15 лет

Цитата (maslov44 @ 25.02.2015 - 15:24)

ТС-а ты как тач то отделял?

Он ведь написал - установил уже в сборе!

igorok107 автор 25 фев 2015 в 15:25

Шутник • На сайте 12 лет

Цитата (maslov44 @ 25.02.2015 - 15:24)

ТС-а ты как тач то отделял?

Никак, менял сборку целиком.

maslov44 25 фев 2015 в 15:27

Шутник • На сайте 12 лет

ну так что тогда было беречь старый модуль))

Добавлено в 15:28
А так молодца!!!

igorok107 автор 25 фев 2015 в 15:29

Шутник • На сайте 12 лет

Цитата (maslov44 @ 25.02.2015 - 15:27)

ну так что тогда было беречь старый модуль))

Добавлено в 15:28
А так молодца!!!

Пригодится, вдруг что, можно старый вернуть, он хоть что-то показывал.

Это сообщение отредактировал igorok107 - 25 фев 2015 в 15:30

Udachny 25 фев 2015 в 15:31

Приколист • На сайте 14 лет

ТС, сколько отдал за сборку с доставкой? Все же лучше не ронять.

Семьянин 25 фев 2015 в 15:31

Ярила • На сайте 12 лет

Цитата (igorok107 @ 25.02.2015 - 15:20)

12. Готово!

На этом всё, берегите свои телефоны.

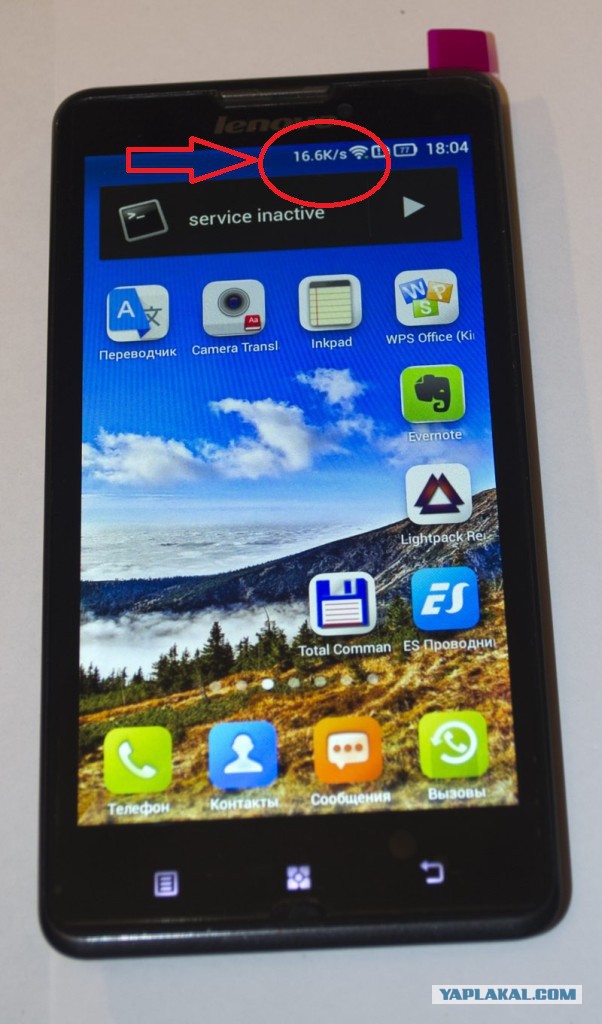

А где поставить в настройках "галочку", чтобы скорость интернет соединения показывала?

Это сообщение отредактировал Семьянин - 25 фев 2015 в 15:33

igorok107 автор 25 фев 2015 в 15:36

Шутник • На сайте 12 лет

Цитата

ТС, сколько отдал за сборку с доставкой? Все же лучше не ронять.

Вышло примерно 2 300р.

Цитата

А где поставить в настройках "галочку", чтобы скорость интернет соединения показывала?

Настройки - Параметры строки уведомлений - Отобразить текущую скорость сети.

DesantUA 25 фев 2015 в 15:37

Приколист • На сайте 13 лет

Уважаемый ТС, Вашей пряморукости позавидуют параллельные прямые), но по поводу данного аппарата могу сказать одно - авно! Мой друг купил летом, а я чуть позже. У дружбана начались проблемы с качеством связи, у меня вообще отказывался включаться. В сервисе в обоих случаях сказали, что нужно менять системную плату. А так как аппарат снят с производства, то деталей нет( Вот теперь жду уже месяц, когда придёт акт на списание и возврат денег.

coreglus 25 фев 2015 в 15:37

Богохулительный чародей • На сайте 12 лет

Почем сборка обошлась с доставкой? У самого такой же смарт.

Добавлено в 15:38

Цитата (DesantUA @ 25.02.2015 - 15:37)

Бред. Точнее вам не повезло. У меня больше года уже пашет - все пучком.

DesantUA 25 фев 2015 в 15:40

Приколист • На сайте 13 лет

Цитата (coreglus @ 25.02.2015 - 14:37)

Почем сборка обошлась с доставкой? У самого такой же смарт.

Добавлено в 15:38

Цитата (DesantUA @ 25.02.2015 - 15:37)

Бред. Точнее вам не повезло. У меня больше года уже пашет - все пучком.

Возможно, но чтоб прямо 2 аппарата и одна и та же проблема. Причём судя по сообщениям на форумах, многие столкнулись с данной проблемой.
