Андроид козырёк, или музыкальное рукожопство.

Всех аудиофилов и музыкальных гурманов прошу проходить мимо, ибо срач типа "Звук-говно" не к месту.
Ворклога нет, поэтому описываю без промежуточных фото.

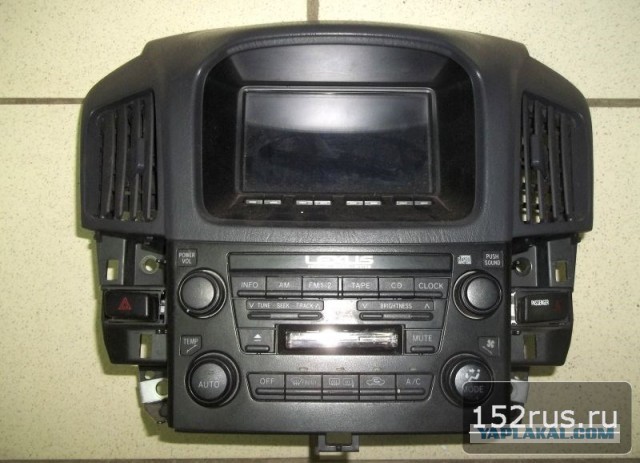

Дело было так. Имеем Lexus RX-300 со штатной магнитолой и чейнджером на 6 CD.
В один момент как то надоело мне пилить/менять диски в чейнджере и озадачился я альтернативными источниками звука, для моей "акустики".
Пересмотрел кучу разных приблуд:
1. Модуляторы FM
2. Решение со сменой головного майфуна в пользу китайского барахла с флешкой,
3. Устройствами подменяющими чейнджер все-также с флешками и внешним входом типа XCarLink.
4. Ну и тому подобные.

К слову сказать у головного устройста в нет внешних входов типа AUX.
Решено было запилить что-то свое.

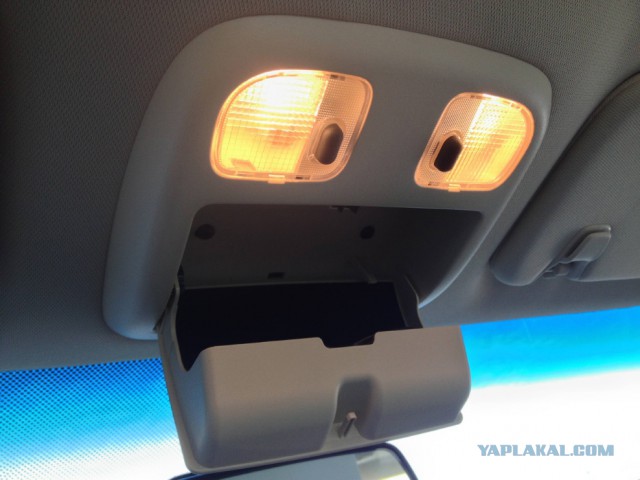

Разбираем штатный козырек,
благо в нем есть интересное нам окошко с зеркальцем и постоянным питание для лампочки.

Нашел в интернетах схемы своего майфуна, на них нашел канал входа аудио для кассетника,
впаялся в них кабелем с миниджеком 3,5 Jack. Итого получил вполне себе понятный аудиовход.
На этом бы можно было и закончить, подключай телефон и включай мызычку, но идем дальше.

Всандаливаем в козырек планшет, я взял очень бюджетный Texet ~ 2000 руб
А также разбираем и располагаем в козырьке зарядку для прикуривателя.
К ней собственно и подключаем питание от подсветки.

После того как сова нарисована, подключаем все это вместе.
Получаем консоль управления мызычкой из козырька.

Но при нажатии на газ идет фон на колонки.

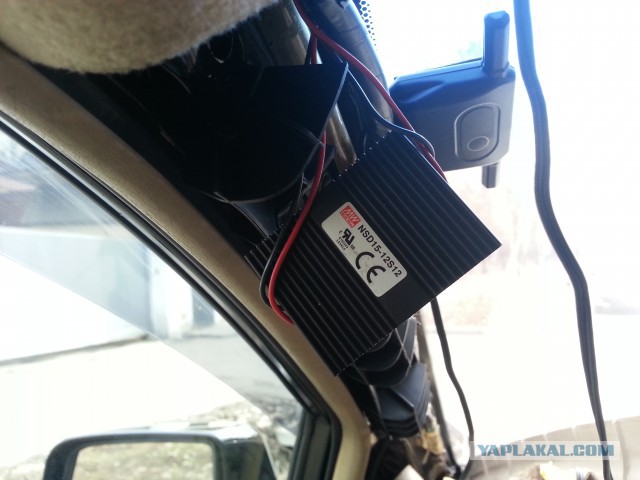

Покупаем и впаиваем в питание DC/DC Преобразователь.
Я взял такой, почитать что это и зачем можно тут ТЫЦ

Теперь беги вытаскивай.
Вот ты удивишься если пыхнет дешевый китайский аккумулятор в твоём планшете. Ну или извлеки его от греха подальше.

p\s
Кол-во фот не указано. Просьбы не ломать не было.
Да и вообще не понятно закончил автор или нет.

Подключаем, проверяем, все работает и поёт.
Идем дальше, на лексусах в козырьке есть непонятные кнопки,
как потом выяснилось это кнопки управления автоматическими дверями гаража или типа того, но нас это не особо пари поэтому козырек разбираем повторно и на эти три кнопки выводим качельку громкости и кнопку HOME.
Собираем обратно.

На планшете ставим:
0: SD карту на 32 гб
1. Приложение - Плеер который умеет хорошо показывать списки песен с русской кодировкой.
2. Приложение для блокировки громкости.
3. Приложение для смены трека качелькой громкости.
4. Приложение Сервер. Делающее наш козырек ФТП сервером, для находящихся в одной сети компов (для заливки музыки).
5. Другие приложения по желанию.

Далее небольшой видосик как это все работает (непонятный фон на заднем плане - хз чо такое, в реале его нет, ну или не слышно)


Добавлено в 07:55
Вот собственно и всё. Наверно. Может что то не вспомнил.

Добавлено в 07:57

Совсем даже не китайски.
Специально взял дорогучий самсунг (не реклама)
перепробовал штук 5. Думал что получится избавиться от фона без преобразователя.

Это сообщение отредактировал MaxZoa - 23.02.2015 - 07:58

Это охуенно а так да как нарисовать сову )))) всех с праздником ))))

Рукожопство здесь в почете. Молодец.

Нахрена выёбываться когда у китайцев уже есть такая приблуда.

Newly DDRIII 2GB Memory Android 4.4 Quad Core Car Dvd 7 inch for Universal Android only(without DVD,with bluetooth,NU3001-01H)

Если б еще кнопки управления на руль вывел - куда нишло, но на скорости рукой шарить по потолку в поисках смены трека - лютый пиздец........

Да уж значительно удобнее, чем по той-же магнитоле.
Тем более тактильно очень удобно, там всего три кнопки.
Опять таки консоль уже была, то чего бы ее для дела не использовать.

Добавлено в 08:27

Оууу полегче ! ))

US $337.00 + Доставка US $73.68

Бюджет на мое в круг составил 3100 рублей.
Можно было и планшет подороже взять, ну или купить китайский как показываешь, но его один фих надо было куда-то вставлять.
Цель была сделать бюджетно и так чтобы потребности перекрывал.
Так оно и вышло.

PS

Китайцев тоже много пересмотрел. Не то чот все было.

Это сообщение отредактировал MaxZoa - 23.02.2015 - 08:16

Фон наверняка при работающем двигателе в акустике присутствует . Это практически всегда если на голову без входа "прикручивать" "приблуды"

оригинальненько

Для этого преобразователь и поставил.
Нет фона теперь. На видосе хз чо,
может фон и есть все же, но уху он уже совсем не слышен это точно.

я аж задумался припкрутить к своему приорику такую же фичу.. Просто задумывался о проигривателе видео.. теперь буду думать... ТС-рукожоп 80го лвл)))

Дело конечно хозяйское. ЯП спать спокойно не смог.
Лучше запитать от автомобильного аккумулятора.

А вообще не самое плохое решение. Молодец, рукожоп!

Сразу вопрос...очень бюджетный ...2000р это когда было?

У тебя же лехус RX? А родное место под музыку чем занято? просто штатные разные бывают - и видео кажут.


Это сообщение отредактировал Alex711 - 23.02.2015 - 09:42

Да хоть когда
http://www.migom.by/TeXet-TM-7056-X-pad-LITE-7-8Gb-681512/
мне было еще меньше я под какую то акцию еще попал ))

Родное место то не изменялось. Штатный там майфун стоит.
Я впаялся изнутри, при переключении на TAPE магнитофон ждет сигнал с планшета. На видео же видно это.


PS

Ну да, совсем забыл, заглушку из аудиокассеты сделал (без пленки),
а то отказывался сигнал пропускать.

ТС, ты гений! Теперь я знаю, где будет БК!

Еще кое что забыл прояснить.
Планшет очень утяжеляет козырек.
Поэтому без дополнительной фиксации, на кочках он будет открываться.
Я решил это при помощи магнитов, вклеил их внутри козырька и под потолком.
На видео видно, что закрывается достаточно крепко и плотно.

Это сообщение отредактировал MaxZoa - 23.02.2015 - 10:12

Нахрена козе баян?
А просто планшетом в машине пользоваться не судьба, нужно обязательно куда-нибудь вкорячить?

Я просто ставлю на полочку, подключаю aux, питание и блюпуп.
Хоть онлайн ТВ 📺, хошь карты, хошь нафигатор, да что хошь.

Нахрена козе планшет.
Хотелось намертво "интегрировать", чтоб наверняка.
Да и не планшет это вовсе, с его то характеристиками,
он брался именно под это дело и скажем прямо очень бюджетный.
Со своими функциями медиа-центра справляется "на ура".
Можно было конечно извращаться с 3G взять и "google now" юзать на ходу или мультики смотреть из интернетов,
но это уже другая история.
Пост то про дополнение штатной акустики.

Теперь можно и фильмы смотреть
