Иногда требуется подрезать или подточить мелкие железячки. И мне приходилось. Зажимал плоскогубцами и пилил. Когда - ножовкой по металлу, когда — болгаркой. И вот, в очередной раз, чуть вместе с железом не укоротив и пару пальцев, — задумался о необходимости приобретения тисков. Требовались переносные тиски небольшого размера. Сходил в пару-тройку строительных магазинов, посмотрел на ассортимент и неприятно удивился соотношению цена-качество. Представленные на прилавке тиски, изготовленные из какого-то алюминиевого сплава, выглядят откровенно ненадежными...
Напоминая Буриданова осла, разрывался между желанием сохранить целостность набора пальцев путем приобретения фиксирующего инструмента (да-да, это про тиски) и нежеланием пробивать дыру в семейном бюджете до тех пор, пока не вспомнил, что давным-давно у папы были переносные тисочки. Созвонился в очередной раз и совершил взаимовыгодную сделку: я папе — видеорегистратор в машину; папа мне — тисочки. Сам он от этого ничуть не в накладе: у него и в гараже, и в мастерской есть полноценные стационарные тиски.
Ощутив тяжесть небольшого пакета, я преждевременно возрадовался. Даже первый взгляд на них говорил о том, что инструмент находится в крайне плачевном состоянии. Ржавчина, скрип при повороте воротка, тугой ход свидетельствовали о необходимости чистки и смазки. Отсутствовала прижимная площадка (или как там она называется) на механизме фиксации тисков на рабочем месте. Несмотря на мелкие недостатки эти знатно послужившие тиски показались много надёжнее тех, что я видел в магазинах, ведь они изготовлены из стали и чугуна.
Тиски требовали реставрации. Требовалось очистить их от ржавчины, смазать, заменить фиксатор винтовой втулки и восстановить прижимную площадку.
Специальной щетки по металлу у меня нет, приобретать её для единичной операции считаю расточительством, а потому для удаления ржавчины использовал щетку для мытья посуды. Она справилась с задачей на «Отлично». При оттирании ржавчины на корпусе тисков была обнаружена цена изделия: 4 рубля 50 копеек. Как ни старался, а сделать четко видимый снимок цены не получилось, увы.

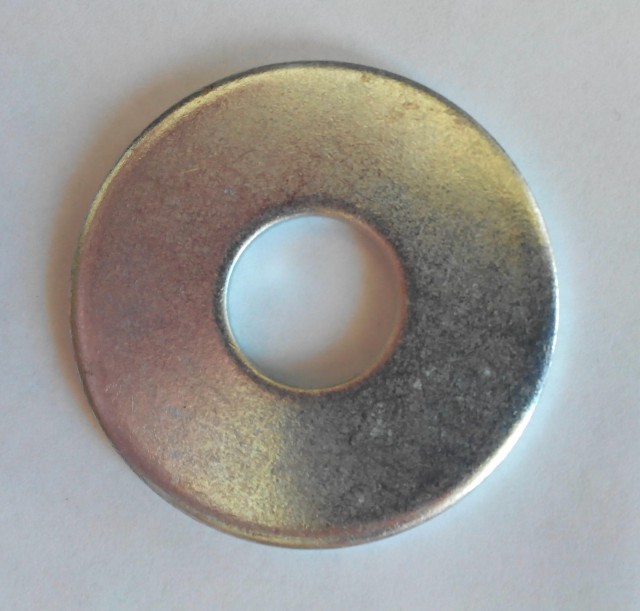

Форма фиксатора сама натолкнула на мысль изготовить его из шайбы подходящего размера. В ближайшем к дому магазине строительных товаров за 10 рублей была приобретена шайба, практически идеально подходившая для изготовления детали на замену.
Шайбу нужно было лишь обрезать по размеру, заточить срезанный край под углом и просверлить отверстие для винта. Для облегчения работы оклеил шайбу малярным скотчем и, приложив изношенный фиксатор, очертил границы детали и месторасположение отверстия для фиксирующего винта. В моей квартире подобными работами заниматься можно только на балконе и в прихожей. Ввиду того, что балкон у меня открыт всем стихиям и завален снегом, выбор был сделан сам собой. На маленькой табуреточке в прихожей размером целых 1,5 м/кв. соорудил себе рабочее место, закрепил тиски и зажал в них шайбу:

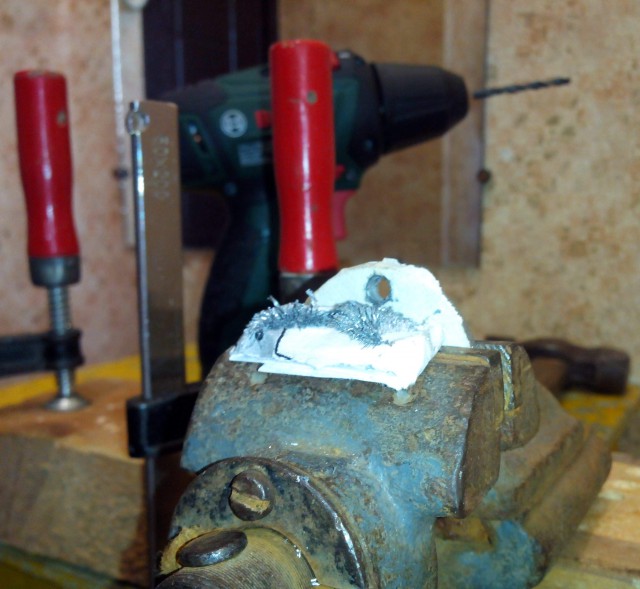

Вначале просверлил отверстие, а потом обрезал шайбу болгаркой. Для сбора опилок прикрепил на тиски неодимовый магнит из жесткого диска, обернутый бумагой. В результате получил полушайбу с отверстием. Заодно подобрал и подходяший фиксирующий винт на замену старому, изношенному:
На предназначенное место свежеизготовленный фиксатор встал как заводской. Под ним были обнаружены остатки какого-то войлочного материала. Я предположил, что это своеобразный аккумулятор смазки. Изготовил его из войлочной стельки. Пришлось повозиться, но в итоге всё получилось.

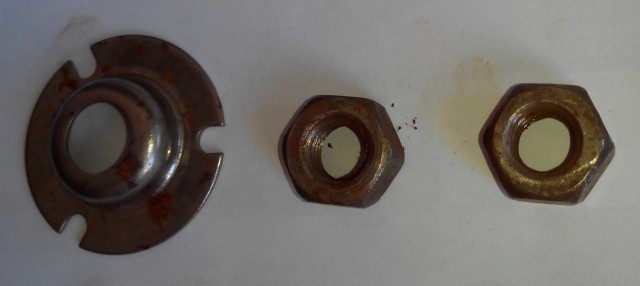

Прижимную пластину изготовил из того, что нашлось в закромах:
Родная прижимная пластина удерживалась на месте расклепанным окончанием прижимного винта струбцины. Я не смог бы расклепать этот конец, поэтому пошёл другим путем. Закрепив тиски при помощи губок, я получил возможность работать со струбцинной частью тисков. Безрезьбовую часть прижимного винта обрезал болгаркой. Для того, чтоб не повредить резьбу и в качестве ограничителя предварительно на винт накрутил гайку подходящего размера.
Собрав конструкцию прижимной пластины обнаружил, что гайка слишком толстая и выступает над поверхностью пластины. Обточил её болгаркой. Получилось как-то так:

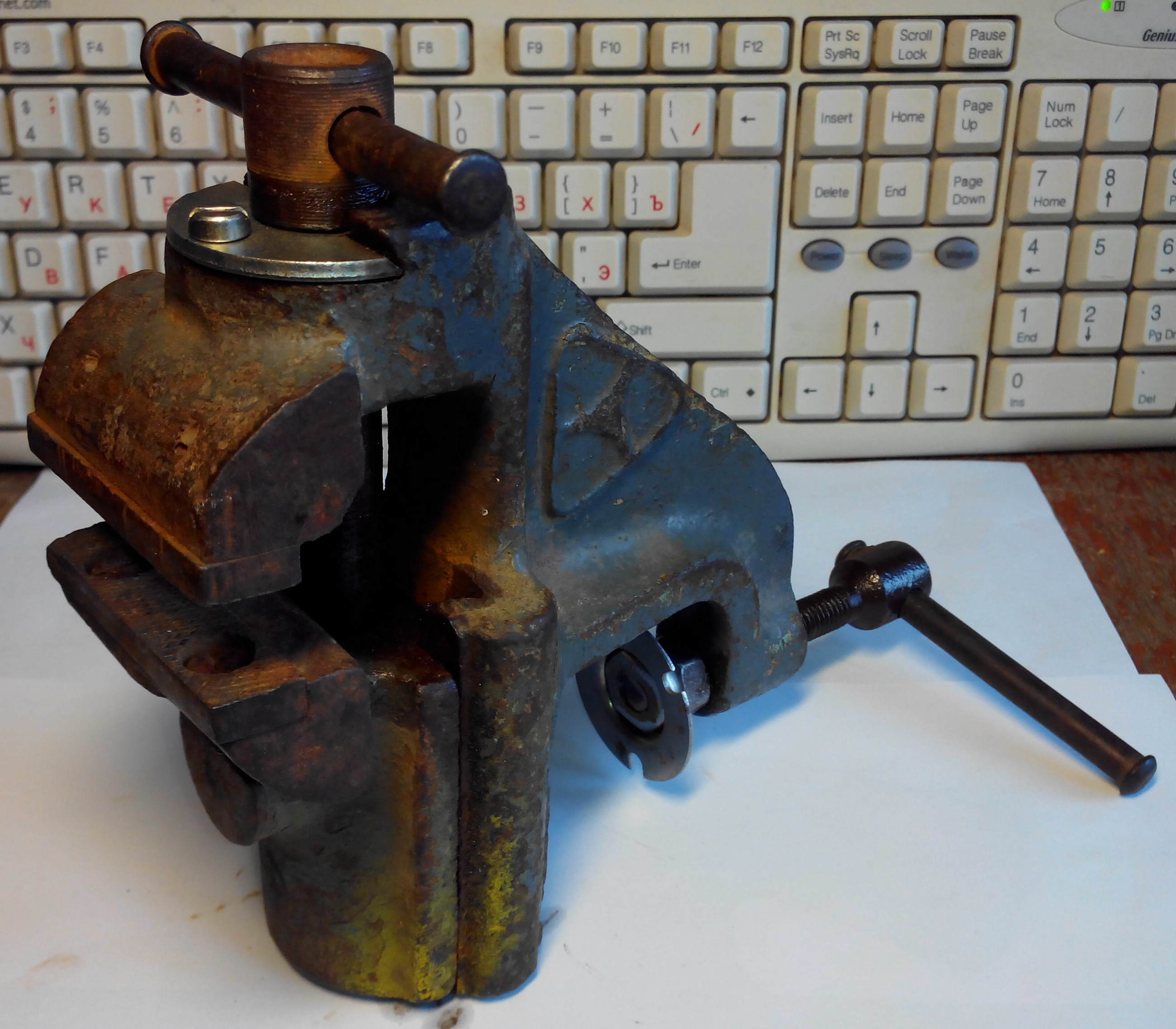

Ещё раз разобрал тиски, нанёс смазку на все трущиеся поверхности, на войлочный аккумулятор смазки и собрал тиски обратно. После всех манипуляций получился вполне рабочий инструмент. Ну, а так как он рабочий, то красить его я пока не стал. Быть может, позже.
