С некоторых пор, поселился в моем гараже собственноручно собранный ЧПУ фрезер.

Некоторое время побаловался, я, фрезеровкой 2D и 2,5D изделий и захотелось, мне заиметь для станка поворотную ось для полноценного 3D. Прежде чем делать основательно из металла, решил сделать для пробы из фанеры.

24 фото.

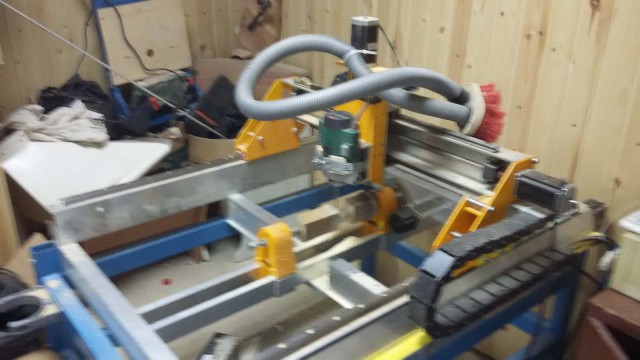

Вот такой станок…

Поворотная ось на ЧПУ фрезер

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Roman08
5.02.2015 - 13:57
Статус: Offline


Шутник

Регистрация: 27.08.14
Сообщений: 82
Для начала в Rhinoceros делаем чертежик и управляющую программу для фрезеровки…

Поворотная ось на ЧПУ фрезер

[^]
Roman08
5.02.2015 - 13:57
Статус: Offline


Шутник

Регистрация: 27.08.14
Сообщений: 82

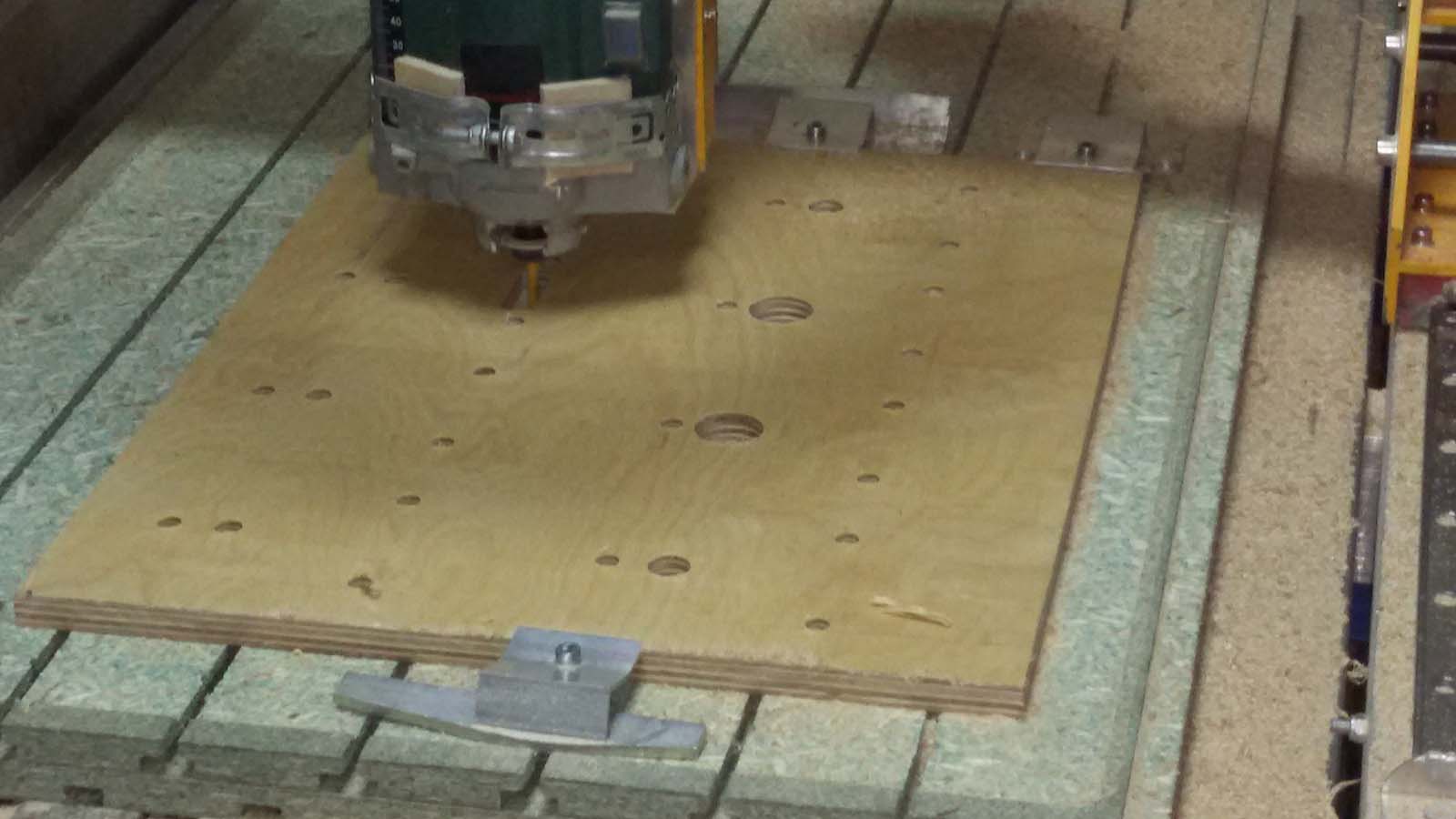

Закрепляем на столе кусок 15мм фанеры запускаем программу и ждем минут 5-7 когда станок за нас все сделает…

Поворотная ось на ЧПУ фрезер

[^]
Roman08
5.02.2015 - 13:58
Статус: Offline


Шутник

Регистрация: 27.08.14
Сообщений: 82
...

Поворотная ось на ЧПУ фрезер

[^]
Roman08
5.02.2015 - 13:58
Статус: Offline


Шутник

Регистрация: 27.08.14
Сообщений: 82

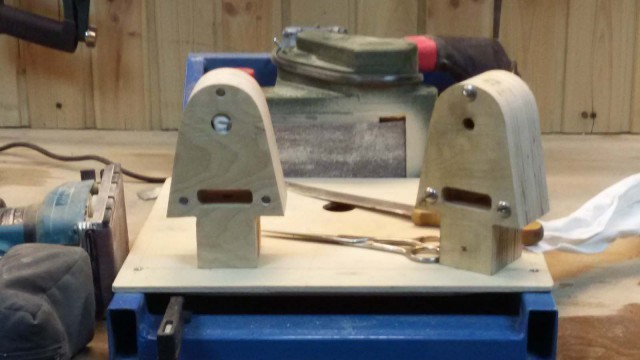

Из получившихся деталей собираем такие штуки…

Поворотная ось на ЧПУ фрезер

[^]
Roman08
5.02.2015 - 13:58
Статус: Offline


Шутник

Регистрация: 27.08.14
Сообщений: 82
Идем в ближайший магазин автозапчастей и покупаем подшипник водяного насоса от ВАЗовской классики…

Поворотная ось на ЧПУ фрезер

[^]
Roman08
5.02.2015 - 13:59
Статус: Offline


Шутник

Регистрация: 27.08.14
Сообщений: 82
Берем из запасов лакокрасочные материалы, грунтуем и красим болванки…

Поворотная ось на ЧПУ фрезер

[^]
Roman08
5.02.2015 - 13:59
Статус: Offline


Шутник

Регистрация: 27.08.14
Сообщений: 82
Заталкиваем подшипник внутрь детали и для надежности стягиваем болтами…

Поворотная ось на ЧПУ фрезер

[^]
Roman08
5.02.2015 - 14:00
Статус: Offline


Шутник

Регистрация: 27.08.14
Сообщений: 82
Снимаем стол станка, и примеряем получившиеся детали на место…

Поворотная ось на ЧПУ фрезер

[^]
Roman08
5.02.2015 - 14:00
Статус: Offline


Шутник

Регистрация: 27.08.14
Сообщений: 82
С просторов интернет-магазинов, заказываем такой комплект (большая 60 зубов, маленькая 12 зубов)…

Поворотная ось на ЧПУ фрезер

[^]
Roman08
5.02.2015 - 14:01
Статус: Offline


Шутник

Регистрация: 27.08.14
Сообщений: 82
… и такой шаговый двигатель…

Поворотная ось на ЧПУ фрезер

[^]
Roman08
5.02.2015 - 14:01
Статус: Offline


Шутник

Регистрация: 27.08.14
Сообщений: 82
12. Режем заготовки для прижимных гаек…

Поворотная ось на ЧПУ фрезер

[^]
Roman08
5.02.2015 - 14:01
Статус: Offline


Шутник

Регистрация: 27.08.14
Сообщений: 82
13. … сверлим

Поворотная ось на ЧПУ фрезер

[^]
Roman08
5.02.2015 - 14:02
Статус: Offline


Шутник

Регистрация: 27.08.14
Сообщений: 82
14 … режем резьбу

Поворотная ось на ЧПУ фрезер

[^]
Roman08
5.02.2015 - 14:02
Статус: Offline


Шутник

Регистрация: 27.08.14
Сообщений: 82

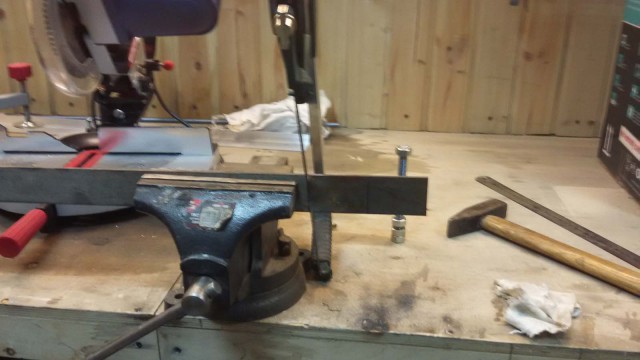

15. Рисуем еще пару деталек, и идем к токарю, т.к. своего токарного станка не заимел…

Поворотная ось на ЧПУ фрезер

[^]
Roman08
5.02.2015 - 14:03
Статус: Offline


Шутник

Регистрация: 27.08.14
Сообщений: 82
16. Собираем все в кучу и примеряем на месте

Поворотная ось на ЧПУ фрезер

[^]
Roman08
5.02.2015 - 14:03
Статус: Offline


Шутник

Регистрация: 27.08.14
Сообщений: 82
17.

Поворотная ось на ЧПУ фрезер

[^]
Roman08
5.02.2015 - 14:03
Статус: Offline


Шутник

Регистрация: 27.08.14
Сообщений: 82
18. Докупаем драйвер для управления шаговым двигателем…

Поворотная ось на ЧПУ фрезер

[^]
Roman08
5.02.2015 - 14:04
Статус: Offline


Шутник

Регистрация: 27.08.14
Сообщений: 82

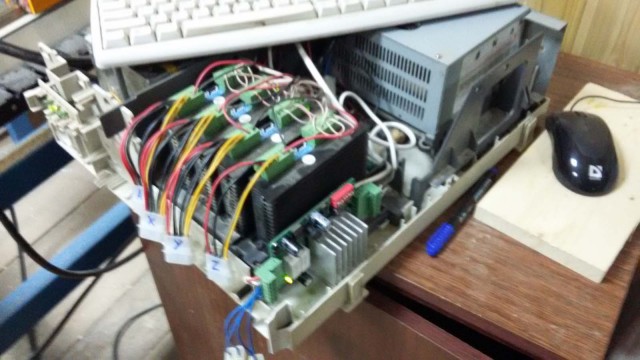

19. Вскрываем блок управления станком…

Поворотная ось на ЧПУ фрезер

[^]
Roman08
5.02.2015 - 14:04
Статус: Offline


Шутник

Регистрация: 27.08.14
Сообщений: 82
20. … и вживляем туда новый драйвер…

Поворотная ось на ЧПУ фрезер

[^]
Roman08
5.02.2015 - 14:04
Статус: Offline


Шутник

Регистрация: 27.08.14
Сообщений: 82
21. Закрепляем заготовку и … запускаем станок…

Поворотная ось на ЧПУ фрезер

[^]
Roman08
5.02.2015 - 14:05
Статус: Offline


Шутник

Регистрация: 27.08.14
Сообщений: 82
22.

Поворотная ось на ЧПУ фрезер

[^]
Roman08
5.02.2015 - 14:05
Статус: Offline


Шутник

Регистрация: 27.08.14
Сообщений: 82
23.

Поворотная ось на ЧПУ фрезер

[^]
Roman08
5.02.2015 - 14:05
Статус: Offline


Шутник

Регистрация: 27.08.14
Сообщений: 82

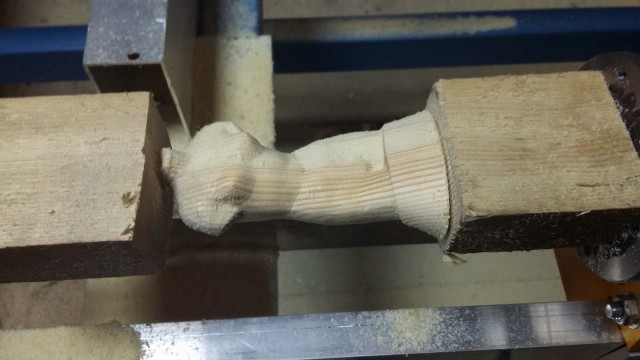

24. Теперь станок «умеет» так…

Добавлено в 14:06
Немного попользуюсь, и будет понятно делать основательную ось или нет. У меня все, пинаем.
