Пулеметы первой мировой войны -2, пост истории оружия.

Добрый день, дорогие яповцы. Сегодня я хочу поговорить о пулеметах первой мировой войны, а точнее, «доделать» пост и рассказать о тех пулеметах которые я по каким либо причинам в своем первом посте. Пост немного растянулся по времени ибо болел.
Пост является логическим продолжением поста о пулеметах первой мировой войны.
По традиции, я предупреждаю, что пост носит чисто ознакомительный характер и автор, то есть я , может ошибаться или заблуждаться. Пост создан для общего пополнения о технике первой мировой войны.

19 фото.

Пулемет Виккерс.
Пулемет Виккерс как и большинство пулеметов того времени фактически был клоном пулемета Максима(ударение на первое А). После окончания патента, по производству пулемета Максима, Виккерс разрабатывает свою версию пулемета, главными отличиями которого была попытка облегчить пулемет Максима и переделав внутренности( например перевернули задом на перед замок со складыванием шатуна и мотыля вверх и выброс стреляных гильз вниз).
Англичане тут же презентовали свой пулемет и попытались продать его России, однако испытания на полигоне выявили ряд недоработок, которые делали закупку подобного пулемета неприемлемым.
Однако после доработок пулемет приняли на вооружение сами англичане в 1912 году и в последствии эксплуатировался более 50 лет( до 1968 года..).
Примечательно, что для Виккерса разработали панорамный прицел в ярдах, по задумке инженеров такой прицел делал возможным стрельбу на 4500 ярдов( это примерно 4км). Эффективность подобной стрельбы( да и вообще возможность её) ,лично у меня, вызывает большое недоумение(на такой дистанции можно стрелять в лучшем случае « по компасу в ту сторону..») , но так или иначе инженеры сделали.
Для пулемета был разработан оригинальный пулеметный станок, который состоял из состоял из основания остова, шарнирно укрепленных на нем двух передних и одной задней ноги, механизма горизонтальной наводки, вертлюга и винтового механизма тонкой вертикальной наводки с маховиком, крепления для щита. Вертлюг состоял из осевого штыря и двух изогнутых станин. Положение каждой ноги относительно основания фиксировалось при помощи радиальной зубчатой насечки и зажима. Огонь велся из положения лежа или сидя. Передние ноги снабжались башмаками, задняя - сошником. Планка на задней ноге станка использовалась в качестве опоры для локтей или коленей пулеметчика - это повышало устойчивость при стрельбе. Позже тренога была упрощена - задняя нога лишилась поперечной планки, на ней крепились ремень для переноски и сумка для запчастей. К станку разработали зенитную стойку, допускавшую круговой обстрел с углами возвышения до 75 .
Фото2

Этот пулемет активно использовался в авиации и бронетехнике. Кстати, на самолеты устанавливался Виккерс сначала с уменьшенным водяным кожухом, а потом и без него. Немного пострадала скорострельность, так как пулемет уже был соединён с двигателем через синхронизатор стрельбы( синхронизатор стрельбы-приспособление позволяющее стрелять из пулемета «сквозь» винт. Его изобретение раз и навсегда изменило боевые самолеты, позволив стрелять более точно . кому интересно. –погуглите. Идея просто гениальная ,впрочем, я отвлекся).
Кстати, в 30 годы была попытка создать крупнокалиберный Виккерс .50 калибра, но поскольку это более поздний период, то я про него расскажу когда подойду к тому временному отрезку.
Пулемет стоял на вооружении Британской империи( и её колоний), США выпускались в США, Великобритании, Австралии и Португалии.
Фото3

MG 18 TuF
Появление на поле боя бронетехники оказалось шоком для всех воюющих сторон. инженеры начали активно искать способы борьбы с танками. Немецкие инженеры не стали придумывать колесо и для начала увеличили ружье Mauser 98 , сделав Mauser T-Gewehr М1918 ( моя статья про это противотанковое ружье http://www.yaplakal.com/forum2/topic1002365.html?hl= )
Фото4

Опыт оказался относительно удачным и появилась идея увеличить огневую мощь пехоты и создать надежное средство для борьбы с бронетехникой и авиацией противника. Был взят за основу пулемет MG18 и просто увеличен для стрельбы 13мм патроном.
Фото5

Прототип пулемета крепился на колесном станке имеющим и сиденье для стрелка. Пулемет оказался необычайно тяжел( 300 кг) и для транспортировки разбирался на 5 крупных частей. Первые пулеметы попали в немецкую армию в конце 1918 года( фактически перед окончанием войны) и практически себя не проявили. В дальнейшем идея признали бесперспективной, производство было свернуто.
Фото6

Пулемёт Кольт Браунинг М1895
Пулемет Colt-Browning M1895 был изобретен Джоном Браунингом и выпускалось заводом Кольта. Военно-морские силы США приняли его на вооружение в 1895 году. К 1898 году весь военно-морской флот был оснащен пулеметами Браунинга.
Фото7

Оружие имело схему с отводом пороховых газов, но газовый поршень, который находился под стволом, закреплялся на конце качающегося рычага. Пороховые газы, пройдя через отверстие в стенке ствола, воздействовали на поршень, рычаг поворачивался на 170 градусов и приводил в действие второй рычаг, соединенный с затвором. Питание пулемета было ленточное, имелась рукоятка, как у револьверов Кольта, оружие устанавливалось на регулируемой треноге. Система охлаждения тяжелого ствола отсутствовала, поэтому количество выстрелов было ограничено. Военно-морские силы США использовали пулемет Кольта в испано-американской войне, в то время как на вооружении сухопутных войск находились «гатлинги».
В 1904 году была выпущена модифицированная версия пулемета – M1904, которая экспортировалась в другие страны.
Фото8

В 1914 году М1895 проходит модернизацию. Пулемёт без проблем приспосабливается под более совершенный патрон .30-06 с остроконечной пулей, новый ствол получает оребрение для более интенсивного охлаждения окружающим воздухом (удивительно, но сам ствол можно было даже... менять, другое дело, что занятие это требовало, помимо длительного времени, ещё и наличие специального ключа). Мушка пулемёта стала защищаться намушником, лёгкие изменения коснулись откидного рамочного прицела, насечённого на дальности до 2300 м. Оставшийся прежним станок мог комплектоваться небольшим щитком. К промышленному выпуску модифицированных пулемётов М1895/1914 (или же попросту М1914) подключились заводы фирмы Marlin. Начало Первой мировой войны дало ощутимый толчок к бурному росту объёмов производства пулемётов в США. И не только для своих вооружённых сил. В годы войны «Кольт-Браунинг» вводится на вооружение армий Англии, Франции, России. Уже в январе-феврале 1915 года русское военное министерство просит о поставке с американских заводов тысячи пулемётов М1895 (ввиду крайнего недостатка на передовой своего автоматического оружия, главным образом, представленного станковыми «Максимами» обр.1910). К концу года почти половина заказанного была успешно получена и незамедлительно отправлена на фронт. Всего же за 51 месяц и 2 недели войны на заводах фирмы Marlin было заказано для царской армии 12000 пулемётов М1914 и ещё 2850 штук – на заводах компании Colt.
Фото9

Станковый пулемет FIAT-Revelli M1914 и M1914/35
С началом Первой Мировой войны Итальянская армия в 1914 году приняла на вооружение весьма небесспорный станковый пулемет системы конструктора Ревели (Bethel Abiel Revelli) калибра 6.5мм (6.5x51 M91) под индексом Mitragliatrice M1914. Внешне это был более или менее типичный продукт того времени - станковый пулемет с водяным охлаждением ствола. установленный на массивный станок треногу. Однако он имел и весьма специфические особенности в виде экзотической системы питания патронами из многорядного магазина-гармошки открытого типа, а также автоматики с полусвободным затвором.
Фото10

В начале тридцатых годов итальянцы пришли к выводу, что для станковых пулеметов необходим новый, более мощный патрон, обеспечивающий большую дальность стрельбы и большую эффективность по легкобронированным целям и самолетам. В 1935 году на вооружение в Италии был принят патрон калибра 8х59 М1935, также известный как «8мм Бреда». Одновременно с этим патроном был принят и «новый» станковый пулемет Fiat M1935, представляющий собой переделку пулемета Fiat-Revelli M1914 под новый патрон и новую систему питания. В процессе смены калибра конструкторы фирмы Fiat отказались от водяного охлаждения ствола в пользу быстросменного ствола с воздушным охлаждением (обеспечение пулеметов водой могло представлять серьезную проблему для итальянских войск, базировавшихся в африканских колониях). Питание из необычных магазинов-кассет, использовавшееся в пулемете М1914, было заменено на более традиционное ленточное питание. Однако сама конструкция пулемета, с не слишком удачной системой запирания и специфическим механизмом перезарядки, получившим среди солдат прозвище «ломателя пальцев» или "кастета", осталась неизменной. Срок службы этих пулеметов был невелик, и они сошли со сцены практически сразу же по окончании Второй Мировой войны.
Фото11

Пулемет FIAT-Revelli M1914 это автоматическое оружие с водяным (воздушным для М1914/35) охлаждением ствола (быстросменного на М1914/35). Автоматика пулемета использует схему с полусвободным затвором и подвижным стволом с коротким откатом. Огонь ведется с закрытого затвора. Замедление открытия затвора на раннем этапе его отката осуществляется при помощи специального рычага, расположенного в ствольной коробке и входящего в паз в нижней части затвора через вырез в хвостовике ствола. Ось вращения рычага расположена в ствольной коробке ниже ствола. При выстреле под давлением пороховых газов затвор начинает движение назад, проворачивая рычаг. При этом рычаг увлекает назад и ствол, добавляя его массу к массе затвора. После незначительного отката (при котором в силу разности плеч рычага затвор откатывается быстрее ствола) рычаг выходит из паза в затворе, после чего затвор продолжает откат по инерции, а ствол останавливается. В оригинальном варианте М1914 пулемет имел встроенную масленку, обеспечивавшую смазку патронов для повышения надежности экстракции стреляных гильз, однако при переделке под 8мм патрон от масленки было решено отказаться в пользу продольных канавок Ревелли в патроннике. Как выяснилось, такое решение не обеспечило нужной надежности и позже масленку и механизм смазки патронов был возвращен в пулемет. Рукоятка взведения затвора, имевшая Т-образную форму, располагалась над крышкой ствольной коробки и при стрельбе ходила назад-вперед, при максимальном откате ударяясь в буфер, расположенный между рукоятками управления огнем на затыльнике оружия.

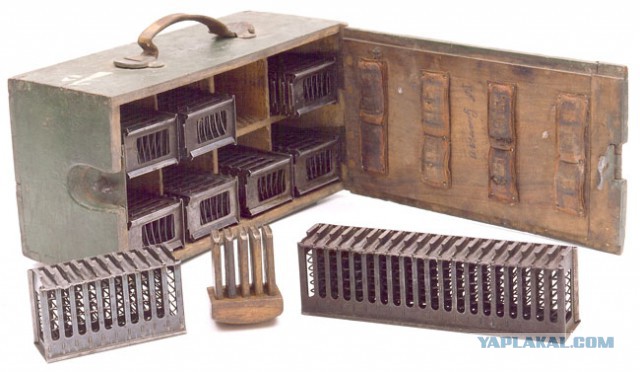

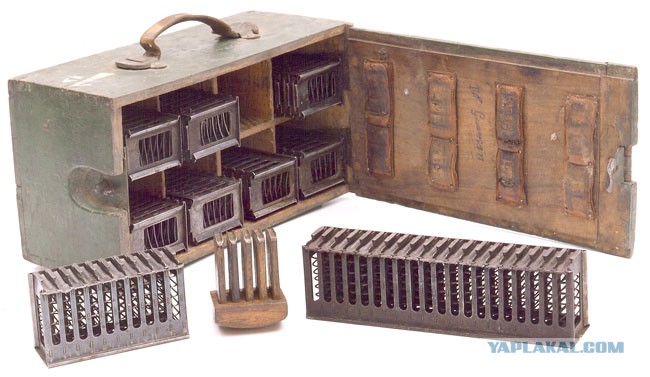

Питание патронами варианта М1914 осуществлялось из оригинальных многорядных магазинов открытого типа, фактически представлявших собой объединенные в один блок десять открытых спереди коробчатых однорядных магазинов на 5 патронов каждый. Такой многорядный магазин вставлялся в пулемет слева, так что на линии подачи оказывался первый магазин из блока. После израсходования всех пяти патронов многорядный магазин автоматически продвигался вправо на один шаг, так что на линии подачи оказывался следующий ряд патронов. По израсходовании всех рядов магазин выпадал из оружия справа. У пулеметов М1914/35 питание патронами осуществлялось из нерассыпных металлических лент, причем подача ленты могла осуществляться как слева, так и справа. Пулемет как правило использовался с массивного пехотного станка-треноги.
Фото12

Bergmann MG 15
В начале 1902 г. Луис Шмайссер запатентовал станковый пулемёт с водяным охлаждением модели 1902 г., позднее он модернизировал его в Bergmann MG 10(на фото) .
Фото13

Пулемёт разработан на базе пистолета Bergmann M1897. Пулемёт мог вести только автоматический непрерывный огонь. Принцип действия основан на отдаче ствола с коротким ходом. Патронная лента нерассыпная. Лента размещалась в патронной коробке. Ствол имел водяное охлаждение в цилиндре объёмом 5 литров. Прицел механический. Пулемёт монтировался на треножный станок с оборудованным сидением для стрелка на задней длинной ноге станка.

В 1915 г. Л. Шмайссер модифицировал свой пулемёт в Bergmann MG 15. Станковый пулемёт MG 15 отличался от базовой модели MG 10, имевшей только станок-треногу массой 20 кг, возможностью установки и на станок-салазки пулемёта MG 08. В основном Bergmann MG 15 использовался в кавалерийских пулемётных ротах германской армии.
Фото14

Bergmann LMG 15
В 1915 г. Хуго Шмайссер представил Оружейной испытательной комиссии в Шпандау ручной пулемёт, конструкция которого базировалась на разработке его отца - станковом пулемёте Bergmann MG 15. Пулемёт Bergmann LMG 15 имел перфорированный кожух ствола и воздушное охлаждение, он был устроен проще, чем широко распространённый образец MG 08/15. Стрельба из пулемёта велась с открытого затвора
Фото15

После модификации пулемёт получил наименование Bergmann LMG 15 n/A («neue Art» - нового типа). С 1916 г. он стал поступать на фронт. Стрельба из пулемёта велась с закрытого затвора. Он устанавливался на сошки или лёгкую треногу. Было изготовлено около 5000 шт.
Фото16

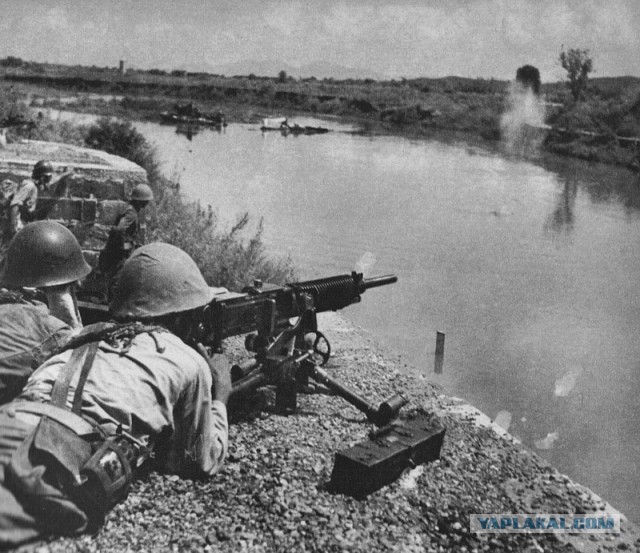

Пулемет Type 3 Taisho
Пулемет Type 3 Taisho является версией пулемета Гочкис. Во время Русско-японской войны 1904—05 годов обе стороны применяли пулеметы. Японцы имели на вооружении французские пулеметы Гочкис, которые неплохо себя зарекомендовали во время боевых действий.
Фото17

В 1914 году компания «Намбу» разработала на основе патента японскую версию оружия Гочкис, сделанную под патрон 6,5-мм калибра. На стволе пулемета появились вентиляционные отверстия, произошли и некоторые изменения в конструкции треноги.

Пулемет Type 3 Taisho был принят на вооружение японской армии в 1914 году. Некоторые пулеметы Type 3 Taisho все еще находились на вооружении во время Второй мировой войны. На треноге имелись специальные крепежи, позволявшие переносить оружие вместе с треногой на специальных шестах.
Фото18

Изучая историю этого пулемета я с удивлением заметил , что в японском вооружении черт ногу сломит, ибо один и тот же образец может иметь разное обозначение в разных родах войск и годы принятия на вооружение.
Фото19


Добавлено в 11:48
На этом разрешите откланяться . ваш Хаупман.

пы.сы. многие мне укажут, что я забыл Браунинг M1918. Не забыл. Но я считаю что он все таки больше подходит к автоматическим винтовкам ибо для пулемета( а хоть бы и ручного ) у него слишком малый магазин. Может я не прав, но я так считаю.
