Как сделать неломаемый разъем для ноутбука.
, или очередное рукожопство
[
Версия для печати
]
Страницы:
(7)
[1]
2
3
...
Последняя »
[
ОТВЕТИТЬ
] [
НОВАЯ ТЕМА
]
drvz
20.01.2015 - 17:43
[
показать
]
Статус:
Offline
Приколист
Регистрация: 17.04.12
Сообщений: 386
535
данное рукожопство не является каким либо знаюкак и не претендует на жизнелом.
это просто рукожопство ради рукожопства.
[
^
]
Yap
[
показать
]
[
x
]
Продам слона
Регистрация: 10.12.04
Сообщений: 1488
[
^
]
drvz
20.01.2015 - 17:43
[
показать
]
Статус:
Offline
Приколист
Регистрация: 17.04.12
Сообщений: 386
досталось мне как-то магнитов ниодимовых.
и решил я нечто полезное сконструлить.
Это сообщение отредактировал
drvz
- 20.01.2015 - 18:09
[
^
]
drvz
20.01.2015 - 17:44
[
показать
]
Статус:
Offline
Приколист
Регистрация: 17.04.12
Сообщений: 386

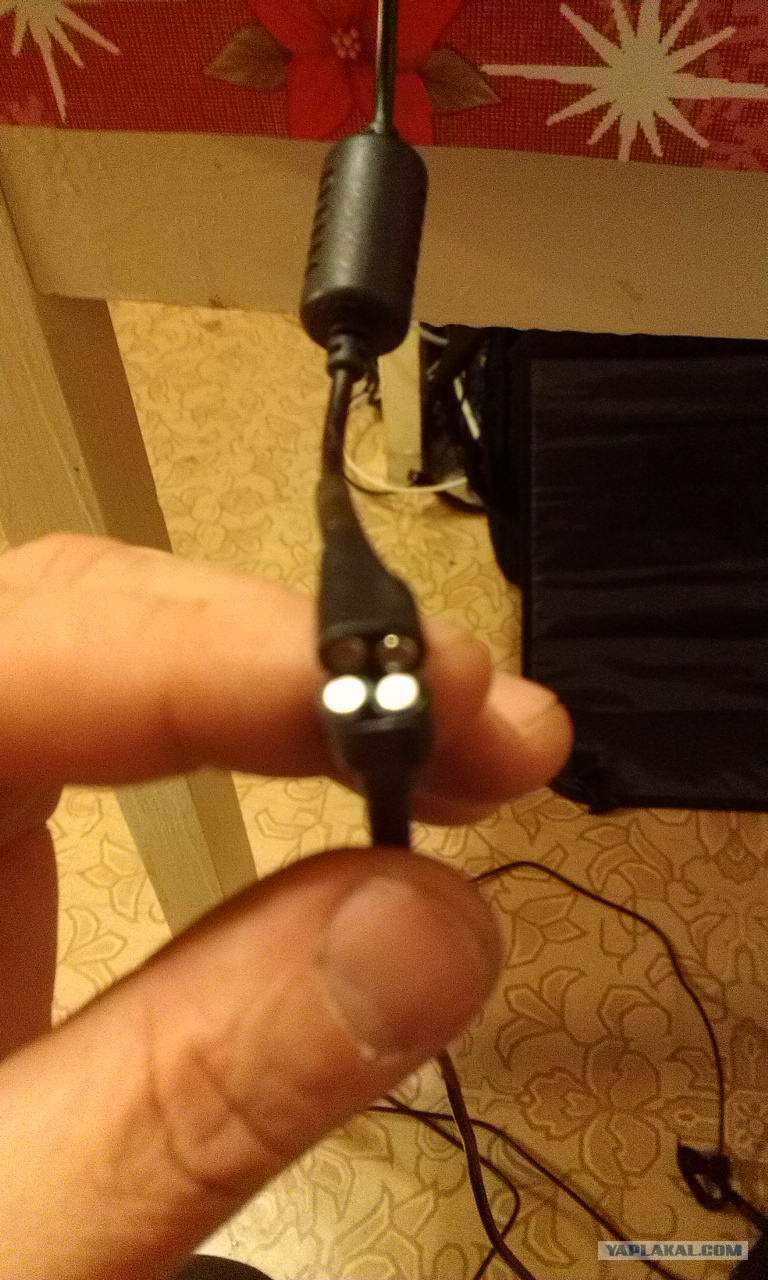

для начала сделал "разрывный" разъем на проводе
магниты стоят "навстречу" поэтому переполюсовкой включить не получится,
даже если сильно постараться.
[
^
]
drvz
20.01.2015 - 17:44
[
показать
]
Статус:
Offline
Приколист
Регистрация: 17.04.12
Сообщений: 386
еще
[
^
]
drvz
20.01.2015 - 17:45
[
показать
]
Статус:
Offline
Приколист
Регистрация: 17.04.12
Сообщений: 386
этого мне показалось мало,и решил сделать разъем встроенный.
опять же принесли ноутбук в котором уже дважды выламывали разъем питания
причем во второй раз с лютым повреждением платы.
начнем.
[
^
]
drvz
20.01.2015 - 17:45
[
показать
]
Статус:
Offline
Приколист
Регистрация: 17.04.12
Сообщений: 386

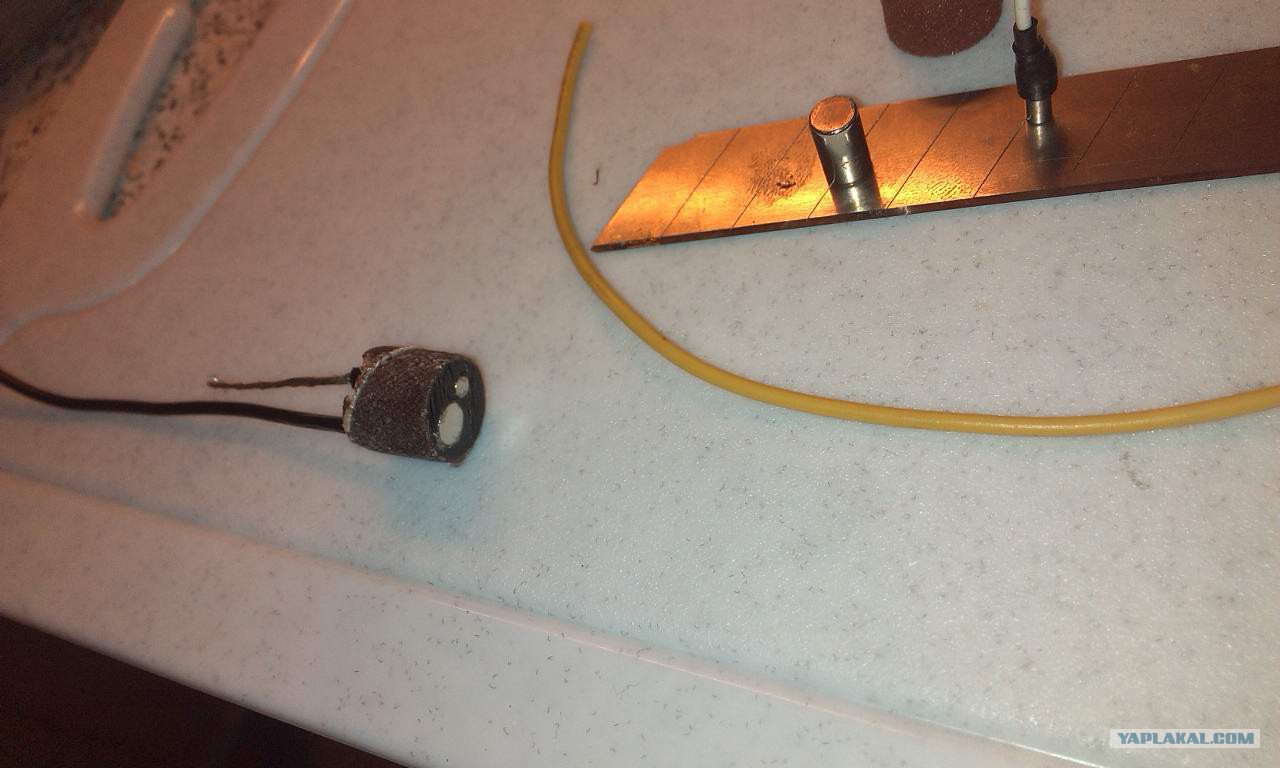

припаиваемся к магнитам(на всякий случай сплавом розе) и находим какое-нибуть колечко подходящего размера
[
^
]
drvz
20.01.2015 - 17:45
[
показать
]
Статус:
Offline
Приколист
Регистрация: 17.04.12
Сообщений: 386
заливаем эпоксидкой.
[
^
]
drvz
20.01.2015 - 17:46
[
показать
]
Статус:
Offline
Приколист
Регистрация: 17.04.12
Сообщений: 386
то что получилось намазываем машинным маслом,прилепляем встречные магниты
[
^
]
drvz
20.01.2015 - 17:46
[
показать
]
Статус:
Offline
Приколист
Регистрация: 17.04.12
Сообщений: 386
заматываем вместе с подобным кольцом.
[
^
]
drvz
20.01.2015 - 17:46
[
показать
]
Статус:
Offline
Приколист
Регистрация: 17.04.12
Сообщений: 386
заливаем эпоксидкой.
[
^
]
drvz
20.01.2015 - 17:47
[
показать
]
Статус:
Offline
Приколист
Регистрация: 17.04.12
Сообщений: 386

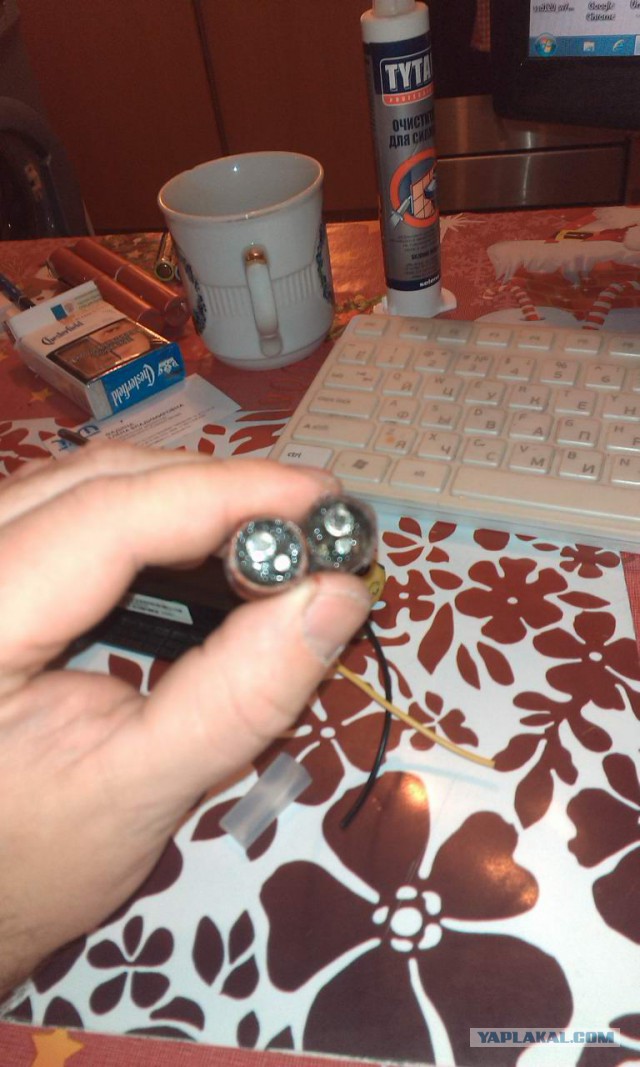

после того как застыло разделяем.
[
^
]
drvz
20.01.2015 - 17:47
[
показать
]
Статус:
Offline
Приколист
Регистрация: 17.04.12
Сообщений: 386
еще
[
^
]
drvz
20.01.2015 - 17:47
[
показать
]
Статус:
Offline
Приколист
Регистрация: 17.04.12
Сообщений: 386

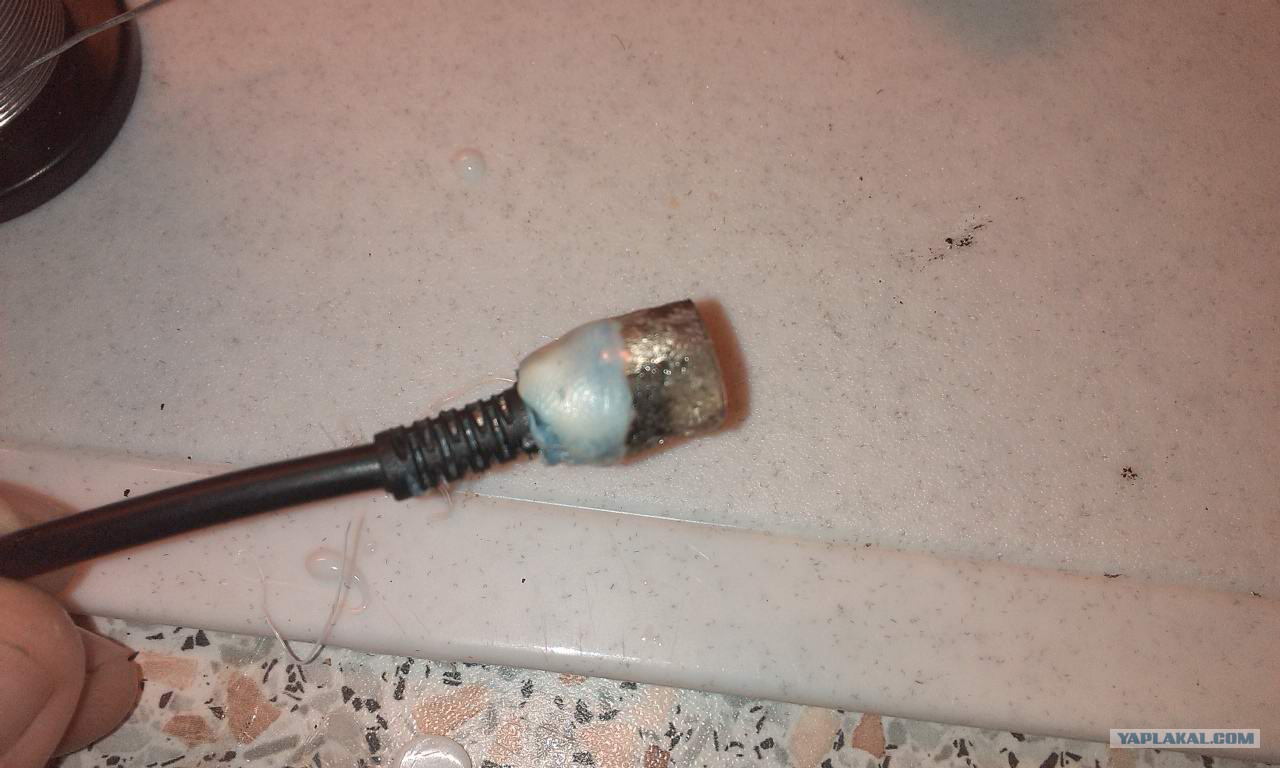

с одной стороны припаиваем шланг питания и пытаемся облагородить конструкцию.
[
^
]
drvz
20.01.2015 - 17:47
[
показать
]
Статус:
Offline
Приколист
Регистрация: 17.04.12
Сообщений: 386
еще
[
^
]
drvz
20.01.2015 - 17:48
[
показать
]
Статус:
Offline
Приколист
Регистрация: 17.04.12
Сообщений: 386
еще
[
^
]
drvz
20.01.2015 - 17:48
[
показать
]
Статус:
Offline
Приколист
Регистрация: 17.04.12
Сообщений: 386
еще
[
^
]
drvz
20.01.2015 - 17:48
[
показать
]
Статус:
Offline
Приколист
Регистрация: 17.04.12
Сообщений: 386
еще
[
^
]
drvz
20.01.2015 - 17:48
[
показать
]
Статус:
Offline
Приколист
Регистрация: 17.04.12
Сообщений: 386
как то так
[
^
]
drvz
20.01.2015 - 17:49
[
показать
]
Статус:
Offline
Приколист
Регистрация: 17.04.12
Сообщений: 386
далее проверяем на другом аппарате без батарейки насколько уверенно держится контакт.
тест пройден успешно.
[
^
]
drvz
20.01.2015 - 17:49
[
показать
]
Статус:
Offline
Приколист
Регистрация: 17.04.12
Сообщений: 386

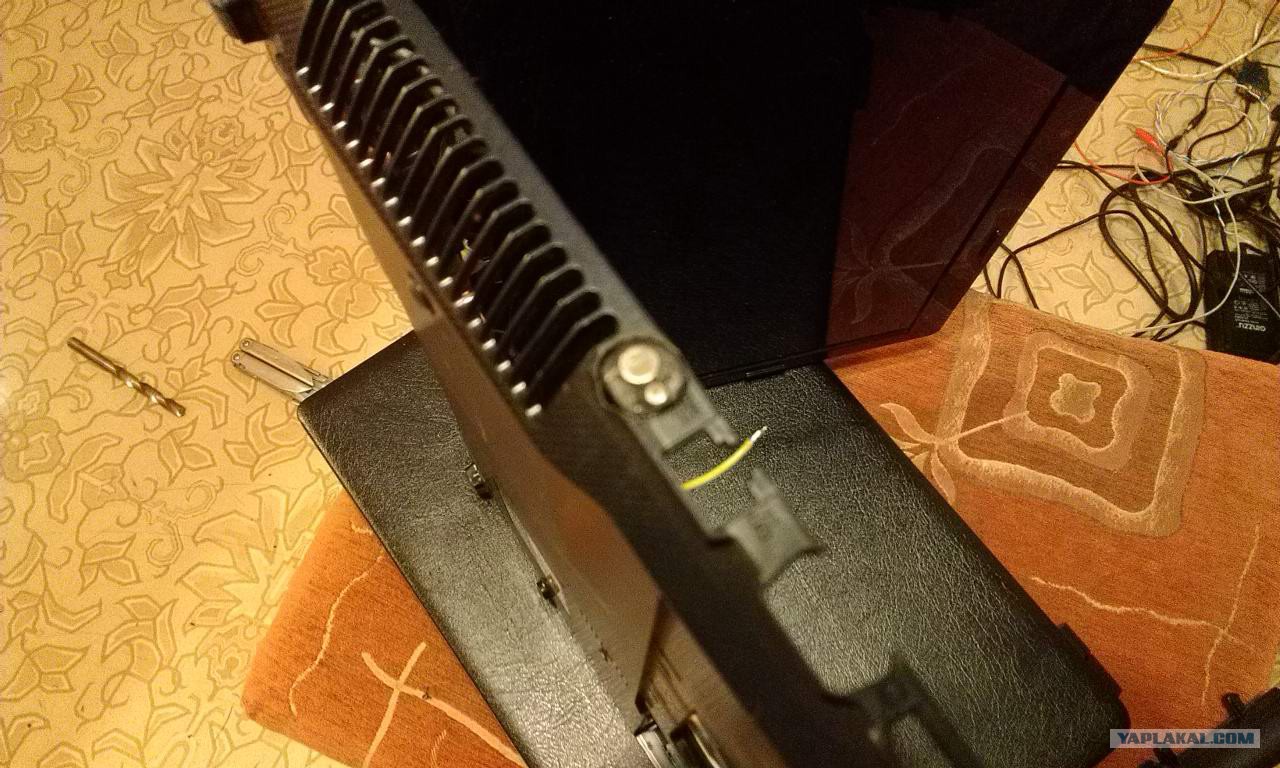

запиливаем в кузов ответную часть,при необходимости подтачиваем.
[
^
]
drvz
20.01.2015 - 17:49
[
показать
]
Статус:
Offline
Приколист
Регистрация: 17.04.12
Сообщений: 386
еще
[
^
]
drvz
20.01.2015 - 17:49
[
показать
]
Статус:
Offline
Приколист
Регистрация: 17.04.12
Сообщений: 386
еще
[
^
]
drvz
20.01.2015 - 17:50
[
показать
]
Статус:
Offline
Приколист
Регистрация: 17.04.12
Сообщений: 386
при установке платы запаиваем последовательно диод шоттке.
так на всякий случай,от переполюсовки,ибо чудес не бывает,а бывают чудотворцы.
[
^
]
drvz
20.01.2015 - 17:50
[
показать
]
Статус:
Offline
Приколист
Регистрация: 17.04.12
Сообщений: 386
собираем.проверяем отдаем хозяину.(сделано было полтора месяца назад.нареканий нет)
Добавлено в 17:50
как бы все.
на все провсе ушло часа полтора.
Это сообщение отредактировал
drvz
- 20.01.2015 - 17:51
[
^
]
TolikTolik
20.01.2015 - 17:51
[
показать
]
107
Статус:
Offline
Юморист
Регистрация: 24.09.10
Сообщений: 411
Где синяя изолента?
[
^
]
