Предтеча гиперзвуковых, проект "Буря"

Будет немного текста,9 фот и одно видео

Буря (Изделие«350») — первая в мире сверхзвуковая двухступенчатая межконтинентальная крылатая ракета наземного базирования, разработанная в середине 1950-х годов в СССР в ОКБ-301 под руководством Лавочкина С. А.

Это сообщение отредактировал vobljademort - 9.01.2015 - 14:47

Её производство было обусловлено настоятельной необходимостью опережающих действий по созданию ядерного оружия.29 августа 1949 года в СССР была испытана первая ядерная бомба, в 1953 году Советский Союз провёл успешные испытания первой водородной бомбы.Однако наличие ядерной бомбы еще не говорило об обладании страной ядерным оружием. Оружие надо уметь применить против противника, а для этого необходимо было разработать средство доставки ядерной бомбы на территорию противника. Такие носители (стратегические бомбардировщики) в то время были созданы в КБ Андрея Николаевича Туполева и Владимира Михайловича Мясищева. Но, в связи с развитием средств ПВО, в том числе и зенитных управляемых ракет (ЗУР), потребовалось создать новые, менее уязвимые, стратегические носители ядерного заряда.
Оставался единственный вариант – создать ракетный носитель ядерной бомбы, способный совершить полет на сверхзвуковой скорости, значительно превышающей скорость звука, и доставить бомбу на территорию противника.В результате проведенных исследований были определены два направления – создание межконтинентальных баллистических ракет (МБР) и межконтинентальных крылатых ракет (МКР). В связи с разделением работ по министерствам получалась негласная конкуренция между разработчиками МКР и МБР. Кто первый осуществит проект и достигнет требуемой дальности полета 8000 км? Международная обстановка подстегивала к скорейшему решению таких задач:из-за океана приходили сообщения о работах по стратегической ракете Navaho.

Это сообщение отредактировал vobljademort - 9.01.2015 - 14:49

Задание Лавочкину на создание "Бури" в конце 1953 года дал сам Вячеслав Малышев, легендарный нарком танковой промышленности, заместитель председателя Совета министров СССР, руководитель Министерства среднего машиностроения — огромного атомного военно-энергетического концерна Союза. Обращаясь к Лавочкину и его заместителю Науму Чернякову, ставшему главным конструктором "Бури", он сказал: "Состоялось решение правительства о том, что необходимо создать летательный аппарат способный доставить до Америки атомную бомбу. Если вы выполните эту работу в срок, мы вам поставим при жизни памятники".Но сам Малышев не смог оценить результаты работы Лавочкина и его команды, поскольку умер от лучевой болезни через четыре года после посещения в 1953 году Семипалатинского полигона, на котором производились испытания первой советской термоядерной бомбы.

20 мая 1954 г. вышло постановление СМ СССР № 957-409 о разработке двух типов межконтинентальных крылатых ракет-носителей ядерного заряда для поражения целей на территории США. Поисковая работа конструкторских коллективов получила наименование «КРМД» — крылатая ракета межконтинентальной дальности. Результаты темы КРМД использовались при разработке комплексов с межконтинентальными КР «Буря» ("изделие350", Б-350, Ла-350) в ОКБ-301 Семена Алексеевича Лавочкина и "Буран" (изделие"40") в ОКБ-23 Владимира Михайловича Мясищева. Главный конструктор ПВРД - Михаил Макарович Бондарюк (ОКБ-670).

Сроки предъявления комплексов к совместным испытаниям-1 квартал 1957 г. На работу отводилось менее трех лет.
Несмотря на принципиальное сходство двух проектов, конструктивные решения обеих КР были различны.Из-за того, что ракета, разрабатывавшаяся ОКБ-23, должна была нести в полтора раза большую боеголовку, чем изделие ОКБ-301, первая имела существенно большую массу и тягу как маршевого, так и стартовых двигателей.
БЧ «Бури» должна была быть ядерной,а «Бурана» - термоядерной.

В качестве стартовых ускорителей применялись мощные ракеты с ЖРД на долгохранимом топливе ("азотная кислота-керосин"). «Буран» (главный конструктор темы - Георгий Николаевич Назаров) должен был иметь четыре ускорителя с двигателями конструкции Валентина Петровича Глушко (ОКБ-4 56),«Буря» (главный конструктор - Наум Семенович Черняков)- два ускорителя с двигателями конструкции Алексея Михайловича Исаева(ОКБ-2).
Далее расказ пойдёт только о "Буре",т.к. мясищевский "Буран",считаю,заслуживает отдельной темы.

Это сообщение отредактировал vobljademort - 9.01.2015 - 15:11

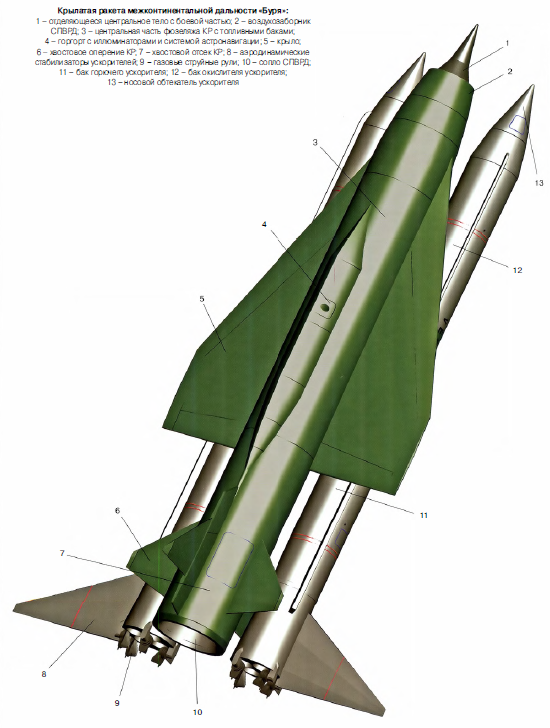

Первая ступень имела мощный жидкостной ракетный двигатель (ЖРД), с помощью которого должны были осуществляться вертикальный старт, разгон и набор высоты до момента разделения со второй ступенью. Вертикальный старт к тому времени был уже хорошо отработан на практике применения баллистических ракет и не требовал сложных стартовых сооружений.Ускорители первой ступени имели цилиндрическую форму с плавно заостренной пе-редней частью и состояли из топливных баков и четырехкамерных двигателей.Каждый ускоритель оснащался снизу большим аэродинамическим стабилизатором.Вблизи среза сопла каждой камеры ЖРД располагались газовые рули,обеспечивавшие управление ракетой на начальном участке полета. После набора скорости порядка М=2,5 газовые рули сбрасывались, и управление полетом осуществлялось воздушными рулями и стабилизаторами,установленными на ускорителях.

Это сообщение отредактировал vobljademort - 9.01.2015 - 15:12

Вторая (маршевая) ступень представляла собой КР, выполненную по нормальной аэро-динамической схеме со среднерасположенным тонким крылом треугольной формы и малого удлинения.Крыло имело стреловидность 70° по передней и прямую заднюю
кромку. Крестообразное оперение с аэродинамическими рулями было размещено в хвостовой части. Корпус ракеты имел цилиндрическую форму, немного суженную спереди. Внутри по всей длине проходил канал воздухозаборника маршевого СПВРД. Полость между стенками канала и наружной обшивкой фюзеляжа служила емкостью для топлива (за исключением центральной части, где располагалея приборный отсек). Передняя часть корпуса представляла собой сверхзвуковой диффузор с трехступенчатым конусом. Центральное тело диффузора одновременно являлось отделяемым контейнером для моноблочной ядерной боевой части.Система управления находилась в охлаждаемом отсеке в верхней части фюзеляжа.Датчики астронавигационной системы были закрыты жаропрочными пластинами из кварцевого стекла.

Наиболее сложной и трудоемкой проблемой оказалось создание прямоточного двигателя.
Специалисты ОКБ-670 спроектировали и изготовили три варианта камер сгора-ния, которые синтезировали опыт, накопленный при отработке "прямоточек" меньших размеров. Для доводки же натурных двигателей требовались огромные стенды, кото-рых на тот момент в стране просто не было.Их построили только к 1958 г.

Летно-конструкторские испытания ракеты «Буря» начались в конце июля 1957 года на полигоне ВВС – Владимировка, а уже 1 сентября того же года первая МКР «Буря» ушла со старта.

Это сообщение отредактировал vobljademort - 9.01.2015 - 15:14

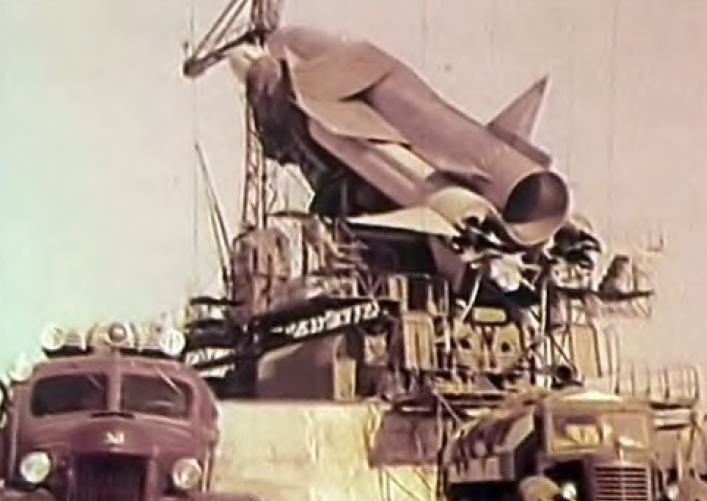

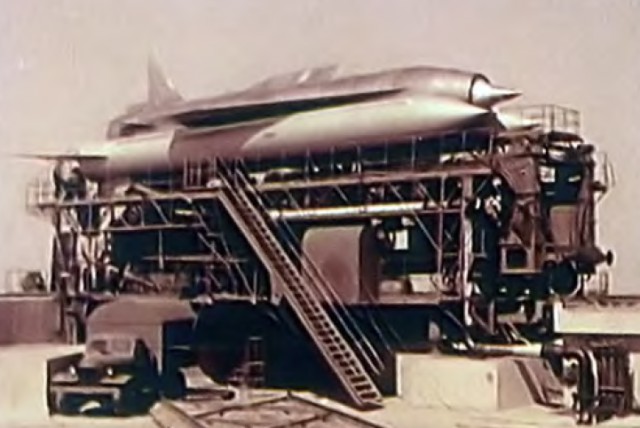

Согласно схеме полета, стартовала ракета вертикально с лафета, установленногона железнодорожной платформе.

После разгона ускорителями до скорости М=3 на высоте 18-20 км включался СПВРД.После его выхода на режим полной тяги ускорители сбрасывались(штатная продолжительность работы ЖРД-80 сек), и полет до района цели проис-ходил с постооянной скоростью М=3,15-3,2 и плавным набором высоты (по мере выработки топлива) до 25,5 км. На маршевом участке полет корректировался с помощью системы автоматической астронавигации.При приближении к цели маршевая ступень должна была переводиться автопилотом в крутое пикирование на цель с отделением боевого ядерного заряда на высоте около 18 км.
Первый же удачный пуск (пятый) состоялся 22 мая 1958 года. В девятом пуске — продол-жительность полета составила 309 секунд. В десятом и одиннадцатом пусках были полу-чены рекордные для того времени результаты — ракета улетела на 1350 км при скорости 3300 км/ч и на 1760 км при скорости 3500 км/ч соответственно. В СССР в атмосфере на скоростях порядка М=3 так далеко еще не летал ни один аппарат. При пуске 2 декабря 1959 года ракета, оснащенная системой астронавигации, пролетела 4000 км.Это был абсолютный рекорд. После выполнения программы полета ракета была развернута на 210 градусов и далее летела по радиокомандам.


Это сообщение отредактировал vobljademort - 9.01.2015 - 15:16

Нельзя не заметить, что испытания основного конкурента "Бури",межконтинентальной баллистической ракеты Р-7 разработки ОКБ-1 С. П. Королёва,проходившие не менее сложно,достигли успеха значительно быстрее. Да, "Буря" повторила судьбу "Навахо": в то время, как "изделие 350" только начинало летать, "семерка" уже преодолела расчетную дальность и вывела на орбиту первые искусственные спутники Земли. В январе 1960 г. первая ракета Р-7 встала на боевое дежурство.Стратегическая задача доставки боевого груза на межконтинентальную дальность была успешно решена, и 5 февраля 1960 г. руко-водство страны приняло решение о прекращении работ по основному варианту "Бури".
С другой стороны, в 1960 году уже имелись готовые ракеты на различные дальности, разработанные в КБ Владимира Николаевича Челомея и Михаила Кузмича Янгеля. Эти ракеты могли преодолеть любую противовоздушную оборону тех лет, имели большую скорость полета, относительно простую конструкцию и т.д.

Однако окончательная точка в судьбе КР еще не была поставлена. 31 марта 1960 г. состоялось заседание комитета по авиационной технике с повесткой дня «О создании разведчика на базе ракеты "Буря".
Летные испытания "Бури" продолжались.При пуске с системой астронавигации,который состоялся 23 марта 1960 г. уже по"большой трассе", ракета достигла дальности 6500 км, точность попадания в цель составила 8 км. Возможность достижения проектной даль-ности(8000 км) сомнений не вызывала.

9 июня 1960 г. скоропостижно скончался С. А. Лавочкин. Угроза окончательного закрытия программы "Буря" вновь стала реальностью.В связи с этим 22 октября 1960 г. руководство НИИ-1 направило в ЦК КПСС Н. С. Хрущеву второе письмо (первое ушло4 февраля 1960 г. после завершения полетов ракеты "Буря" по "малой трассе").В нём говорилось: « ... Мы обращаемся к Вам с этим письмом, будучи уверенными в том, что при принятии решения опрекращении работ по "Буре" Правительству не были доложены достаточно полные и объективные данные о возможностях и перспектинах развития крылатых ракет. Нам представляется,что такое решение явится серьезной ошибкой, по существу, уничтожающей большие результаты, которые могут и должны быть положены в основу развития качественно новой авиационной техники как военного, так и гражданского назначения».
Изложенные в письме арrументы во внимание приняты не были.Когда группа главных конструкторов,поддержанная академиком М. Б. Келдышем и министром обороны Р. Я. Малиновским,в письме к Н.С. Хрущеву просила разрешение продолжить работы по "Буре", Никита Сергеевич поручил секретарю ЦК КПСС Ф. Р. Козлову собрать всех заинтересован-ных лиц и разъяснить ошибочность их позиции.На этом совещании Наум Черняков попы-тался доложить о результатах пусков. Фрол Козлов его перебил: "Ну что Вы хвастаете, что достигли скорости 3700 км/ч. У нас ракеты теперь имеют скорость больше 20 000 км/ч!"
Черняков понял, что здесь технические арrументы бесполезны ...

Всего было построено 19 летных экземпляров "Бури" (завод № 18 в Куйбышеве и завод № 301 в Москве), и все они были испытаны. Последние четыре ракеты использованы в интересах создания фоторазведчика и мишени для зенитно-ракетного комплекса ПВО большой дальности "Даль" разработки ОКБ-301. Начавшуюся бьшо подготовку серийного
производства КР свернули. На этом история "Бури" закончилась ...

Характеристика Первая ступень Маршевая ступень

Длина ступени, м 18,9 18
Диаметр корпуса, м 1,60 2,20
Размах крыла, м 7,746
Площадь крыла, м² 60
Взлётная масса, кг 2 × 27 000 40 860
Сухая масса, кг 2 × 4 000 13 000
Двигатель 2 четырёхкамерных ПВРД РД-012У
ЖРД С2.1150
Тяга двигателя, кгс 2 × 68 400 7 650
Компоненты топлива Окислитель - азотная кислота. Керосин
Горючее - амины

Крейсерская скорость,
число М 3,1 ÷ 3,3
Высота полёта, м 17 000 ÷ 25 000
Расчётная дальность, км 8 500


Вместо послесловия.
Справедливости ради,нужно отметить,что для параллельного финансирования всех разра-боток в стране банально не хватило бы денег, и Н.С.Хрущёв это прекрасно понимал. В угоду ракетно-ядерной тематике в то время были "зарублены" многие перспективные проекты в пилотируемой авиации и ствольной артиллерии.Американцы в то время шли тем же путём(с поправкой на их финансовые возможности).
Так что "Буре" в какой-то степени повезло,она успела встать на крыло и дать инженерам и конструкторам самое ценное - опыт.

Использованы материалы из книги "Космические крылья" В.Лукашевич,И.Афанасьев,
и отсюда: http://back-in-ussr.info/2012/04/burya-izd...0-v-350-la-350/

У меня всё,пиннайте.

Это сообщение отредактировал vobljademort - 9.01.2015 - 15:22
