Ого! Поздравляю с почином! Весьма внушительно смотрится.
Дамаск будет со временем темнеть и окисляться - такой он капризный. Хорошо помогает профилактика: берешь шлифшкурку зернистостью 1200 единиц. Капаешь на клинок льняного масла и начинаешь его полировать. Узор проявится с новой силой и темнеть он будет намного медленнее.

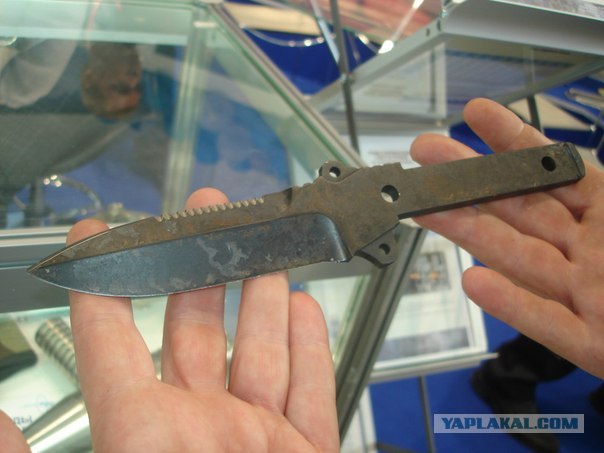

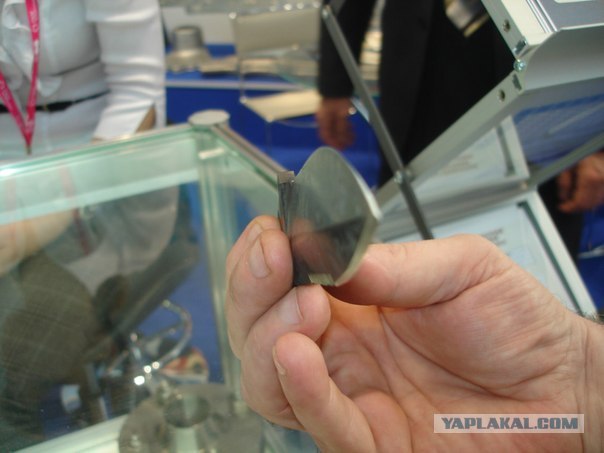

Валдис, привет! Был на выставке "Иннопром - 2012". Все позитивно, креативно и т.д. и т.п. Увидел ножичек из титана, который "научили" резать. Нож будет продаваться как "холодец", т.е. номерной, надо, как минимум охотничий билет. Кроме того будет нож для дайвинга, со стропорезом и проч. Специально ради этого приехал еще раз, но... говорят отдали на испытания. Тем не менее взял контакт с тов. который это дело двигает, понаблюдаю . РК стекло царапает, обух - 48 HRC, клин - вогнутая линза, на фотке плохо видно, к сожалению.
Да, по геометрии - холодец, однозначно. Но это скорее не для охоты, боевой нож. Упоры с двух сторон, спуски тоже обоюдоострые, клин кинжального типа. Для рукопашки подошел бы этот ломик. А для ходовой охоты тяжеловат будет.
Ну, собственно, так оно и есть. Представитель завода говорит, что это для спец. подразделений. Сейчас придумывают, как его одеть. (На мой непросвещенный взгляд, карбон был бы весьма уместен ). Озвучил свое предложение. Надо было видеть, как у него глазенки сверкнули, типа - а что?, надо это дело обдумать. (Завод "Боингам" поставляет практически все Ti детали которые на нем есть, так шта будем посмотреть). Насчет ножика для "дайвинга" еще интересней тема. В силу собственной ядовитости, не удержался и спросил, как он себе представляет "рыбака-охотника" в "гидре", с аквалангом, на гидромотоцикле и т.д., гоняющегося и безжалостно кромсающего пескариков и окунишек? Это вызвало легкое оживление среди присутствующих. А по теме, он мне сообщил, что ножик будет с нулевой или отрицательной плавучестью (чтобы не потерялся). Форма будет "скелетообразной" - это его слова. Что это значит - хз. Жаль, конечно, что не удалось на это дело глянуть. Насчет
Цитата
А для ходовой охоты тяжеловат будет.
- это зря, ножик просто невесомый, титан все-таки . P.S. И да, продавать их будут, специально уточнил, когда во второй раз приехал.
Это сообщение отредактировал Tarkus - 15 июл 2012 в 02:31
Сегодня Иннопром работает последний день, "Хендаи" звонили, придется 3 день ехать, заодно насчет ножиков поболтаю . Если все-таки привезут, сфоткаю. Да, еще с кузнецами надо потрещать, с этими -
Главное, ребята, перцем не стареть! • На сайте 18 лет
2
Отмечусь в темке-Yodli, пришлось пряжку снова поменять на обычную, никелированную-жарко, пряжка стала ржаветь от пота и оставлять на брюках рыжие следы. Чем можно защитить от коррозии? Лаком по металлу? Поворонить (найду кузнеца)?
Или найти мастерскую и отхромировать-отникелировать? В раздумьях.

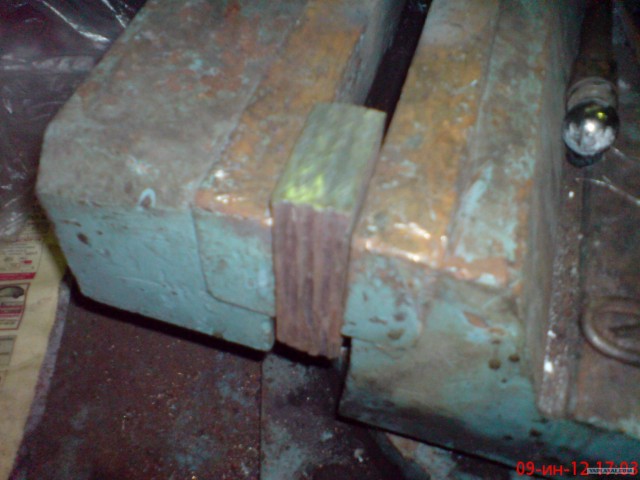

Это да, поддержать тему надо. Мысль сделать ножик самому, мне понравилась. Попробовал, для начала, сварить пакет из 8 слоев. На литейном коксе. К моему удивлению, все прекрасно сварилось с первого раза -
Это сообщение отредактировал Tarkus - 18 июл 2012 в 05:36

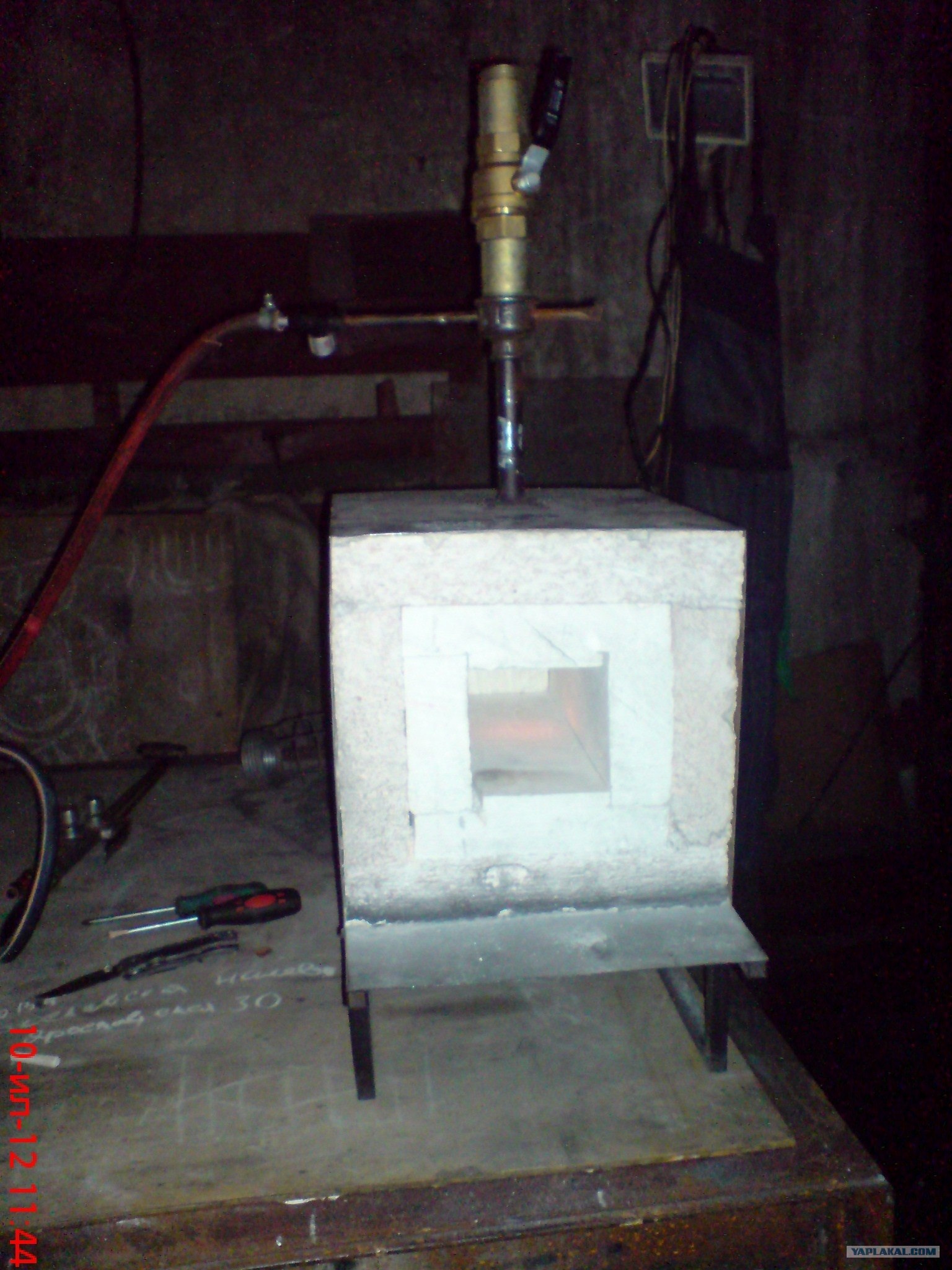

Но, доложу вам, варить на коксе многослойный пакет - это не даже не танцы с бубном, это больше смахивает на крысу в амбаре - столько дел! Оторваться нельзя ни на секунду. Дело в том, что кокс помаленьку греть не умеет , т.е. пакет надо постоянно крутить, для равномерного прогрева и никак иначе. Вычитал на Ганзе, что газовый горн (для дамаска, в частности), гораздо лучше. Пришлось раздобыть такой

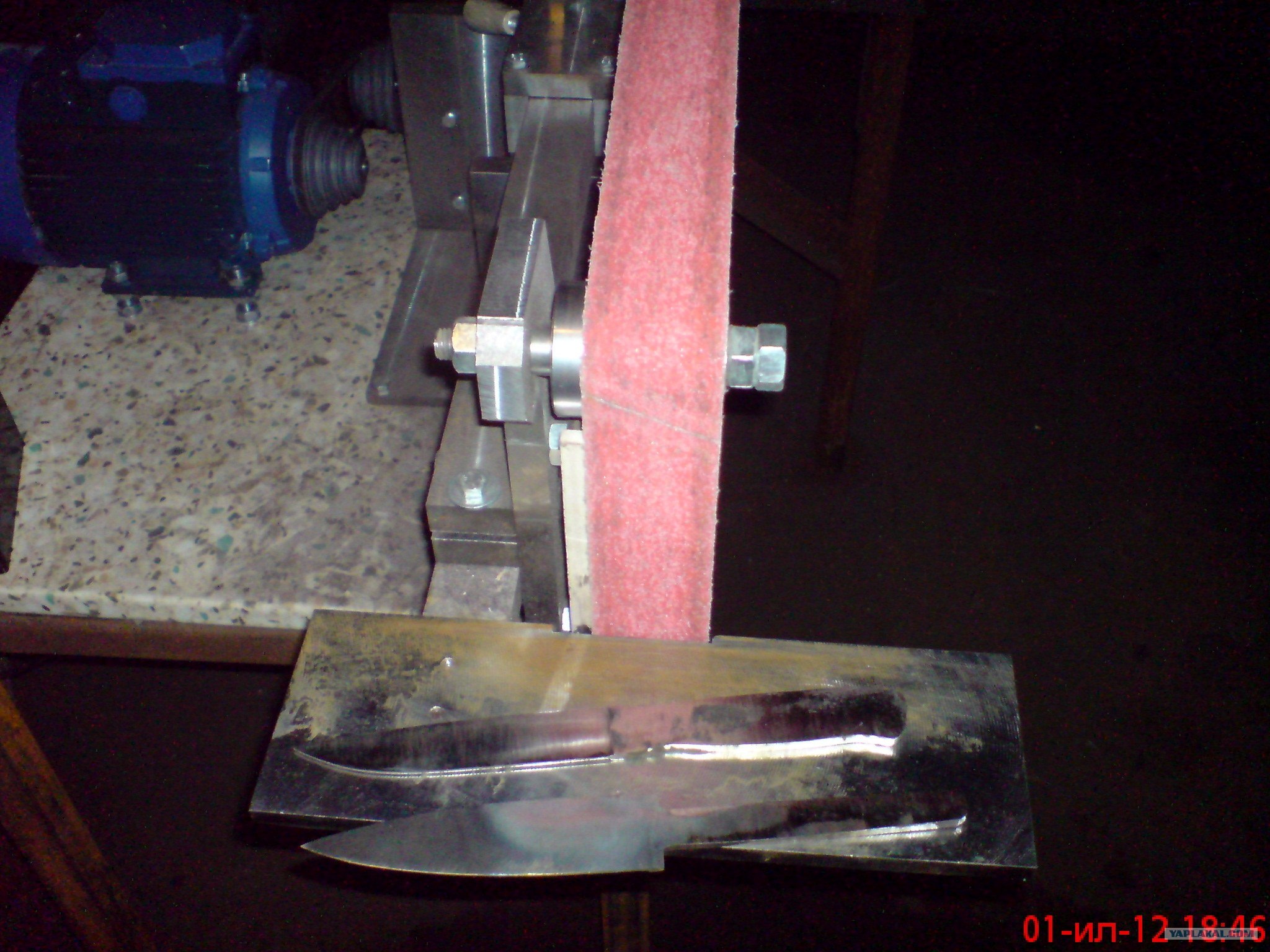

Опять проблема. Бура футеровку жрет, только подавай. Наконец-то нашел подходящую керамику на дно печки, сегодня поставлю. Конечно, хотелось бы чтобы все побыстрее происходило, но... основная работа и т.д. и т.п. Идем дальше. Попробовал точить спуски на станке, на камне. Не понравилось. Клин моментально греется, да и муторно камни разного диаметра менять и тоже следить надо, чтобы не накосячить. Короче пришлось разориться на вот такую приспособу

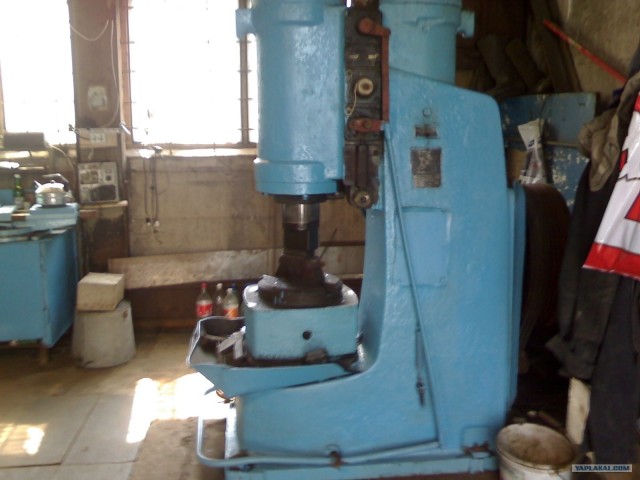

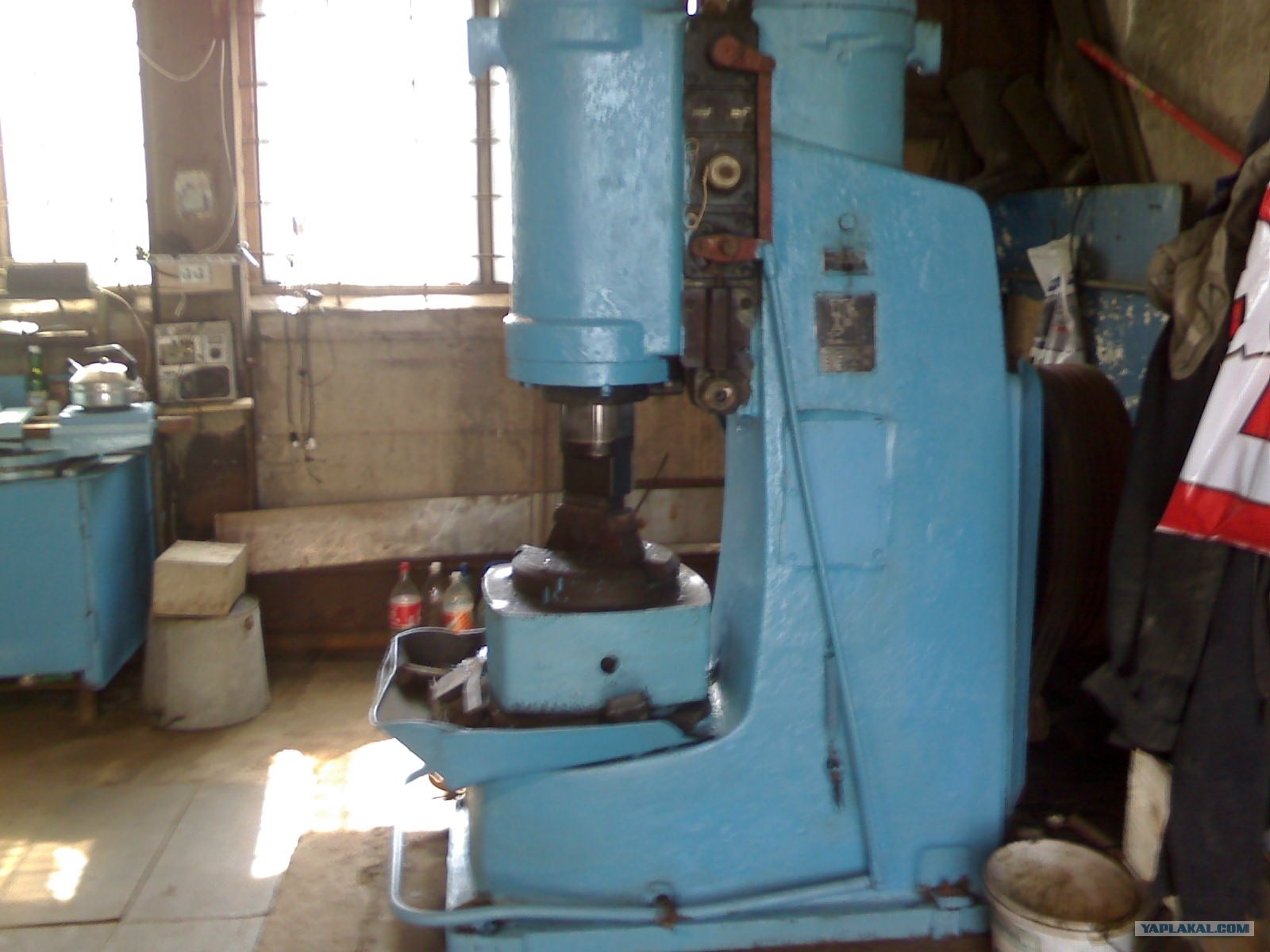

С приспособой стало намного веселее. Конечно, пришлось маленько модернизировать, но спуски точатся идеально, причем любые, выпуклая линза, вогнутая (на верхнем-нижнем роликах площадки), ну и прямые, разумеется . Да, совсем забыл, еще молот (до кучи )

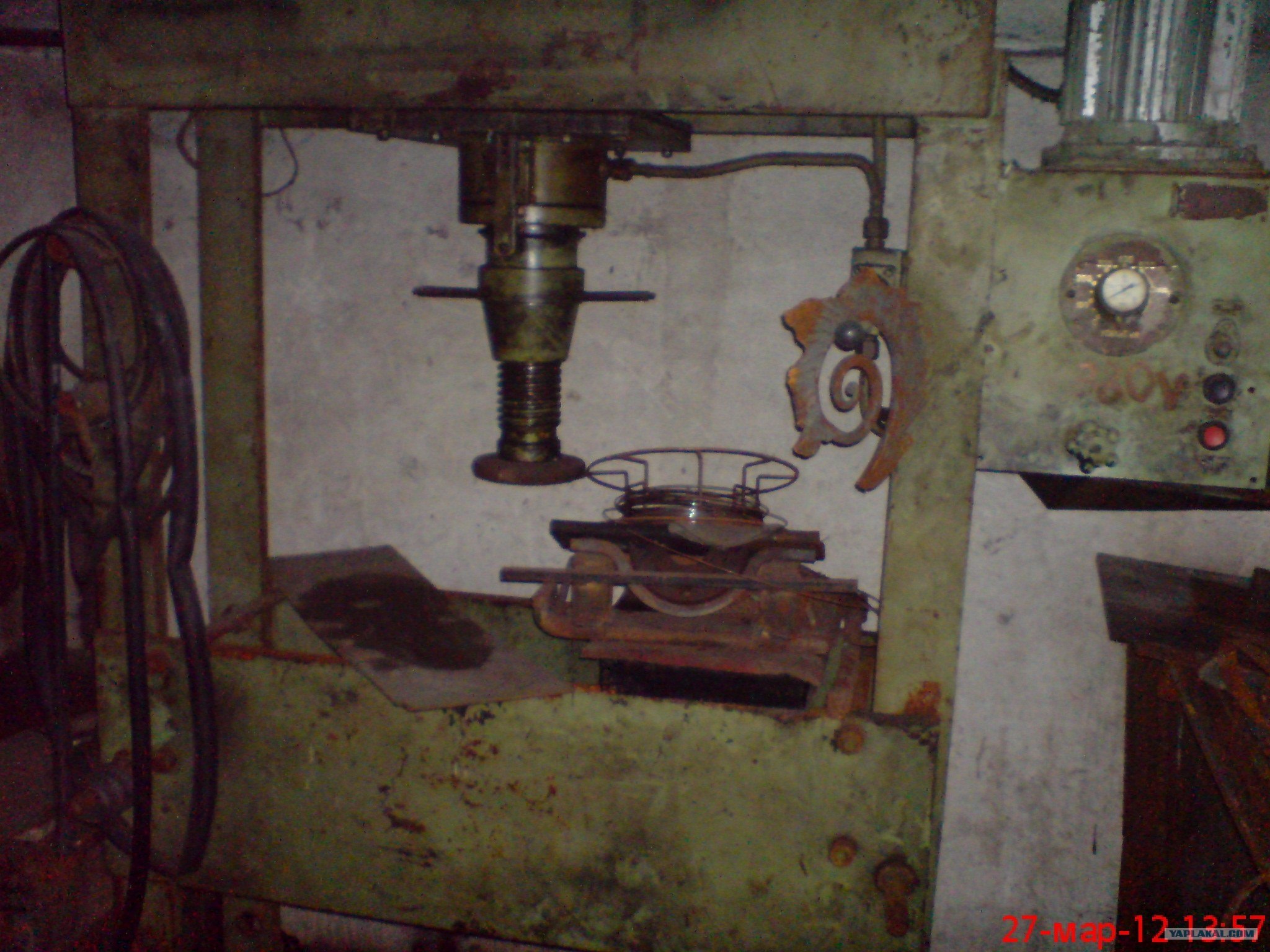

Ну и пресс заодно. Это чтобы мокуме-гане делать, ну и еще что-нибудь
Добавлено в 06:37 Теперь вот точилку для ножей надо, камни всякие, для доводки режущей кромки, бруски дерева ценных пород для ручек, те же больстеры (красивые чтобы, литье придется осваивать), кожа для ножен (желательно из х...я крокодила, чтобы при легком поглаживании, превращались в ножны для меча ). НО!!! При всех этих заботах, НИ РАЗУ НЕ ПОЖАЛЕЛ, что в это дело ввязался. Процесс изготовления, просто затягивает... Даже не знаю с чем сравнить. Спасибо Валдису, что меня на эту тему натолкнул. И да, Валдис, всю эту красоту, буквально на коленке делает, за что ему - честь и хвала.
Топограв, привет. Пряжку проще всего повороннить. Причем легко делается на кухне. На газовой плите нагреваешь пряжку до красна, а затем опускаешь полностью в небольшую емкость с льняным маслом. Остатки масла вытираешь тряпочкой. Готово. Но сразу предупреждаю - будет много дыма и вони, так что лучше делать за пределами квартиры. Например, на даче.И одень очки и перчатки. Брызгаться будет масло.
Цитата
НИ РАЗУ НЕ ПОЖАЛЕЛ, что в это дело ввязался. Процесс изготовления, просто затягивает
Ну, Таркус, поздравляю! Первый пакет, как никак. Теперь ждем фото клинка. Это сообщение отредактировал Yodli - 18 июл 2012 в 12:09
Спасибо. Насчет фото, после твоих ножичков, выкладывать халтуру, как-то не хочется. Сам планку поставил , достаточно высокую, кстати. Поэтому надо соответствовать . Что-нибудь приличное получится - выложу. С фото "скелетообразного" - так ведь и не привезли его, я так соображаю, что они его сами вряд ли увидят (вид у них был несколько растерянный). На испытаниях всякое случается, например, упал в ванну с кислотой и растворился... И акт составят и печать шлепнут и сочувствие выразят . Зная твое пристрастие к подводным делам, все-таки попробую раздобыть. Шанс есть. Тут вопрос возник. Начитался я про хамон, ну зонная закалка, так и не понял, в чем кайф-то?
Начитался я про хамон, ну зонная закалка, так и не понял, в чем кайф-то?
Ну, помимо эстетической стороны присутствует и практическая. При зонной закалке РК на несколько единиц тверже обуха, соответственно, при хорошем резе риск излома клинка значительно уменьшается. Обух согнется, РК выкрошится, но нож еще может худо-бедно служить. А это важно вдали от цивилизации.
Так то понятно, и твердость РК можно довольно значительно поднять. Тут как раз экспериментировал с закалкой, отпуском и на огонек заехал сопалатник с Ганзы. Как я понял, обязательно должна быть белая полоса между обухом и РК. Нагрел кусочек обуха (на фотке с гриндером видно на всадном) потом в масло. Спрашиваю - такая что ли? Так и не понял его восторгов по этому поводу. Или в этом какой-то сакральный смысл?
Каждый японский мастер добивался своей линии хамон. И хамон являлся подписью кузнеца под сделаной работой. Опытные коллекционеры могут по линии хамон определить автора клинка. Так что некий смысл есть. Но простым нагревом хамон не достичь. Там есть своя определенная процедура и хитрые секреты. У меня толком он так и не получился.
Это сообщение отредактировал Yodli - 18 июл 2012 в 18:02
Только зарегистрированные и авторизованные пользователи могут оставлять комментарии. Авторизуйтесь, пожалуйста, или зарегистрируйтесь, если не зарегистрированы.
1 Пользователей читают эту тему (1 Гостей и 0 Скрытых Пользователей)
. РК стекло царапает, обух - 48 HRC, клин - вогнутая линза, на фотке плохо видно, к сожалению.
. Что-нибудь приличное получится - выложу.
yaplakal.com
Yodliавтор 28 мая 2012 в 08:12
