~~Anciferoz~~	18.04.2014 - 11:34 [ показать ] 0
Статус: Offline Хохмач Регистрация: 20.02.14 Сообщений: 731	Ну вот в золоте уже ^_^ Велика сила клича на япе, также как и рукожопская сила земли и синей изоленты. Такс - соленоид на калитке в уличной среде - расхерачит. Но в прочем это треш и можно тупо менять. Благо монтаж из разряда "пару шурупов да хамут". Принцип использования механизма более менее понятен теперь. Цепь не замкнутая и всего одна на одну сторону. Я думал по две - замкнутая и нет. Остается открытым вопрос о ~~чертежах ядерного оружия~~ ну вы поняле. А также последовательности и качестве, свойствах, характеристиках применяемых материалов и деталей. Так же, советую всю эту информацию не выплескивать (если собираешься как обещал) такими же мелкими дозами как и партию новых фоток. А собрать полный и систематический мануал со схемами, чертежами, перечнем применяемых деталей и пошаговым мануалом. И оформить это все как новый тред. Но. Подозреваю, когда подобная информация будет систематизированна, собрана в мануал... Появится огромное (и главное - вполне понятное) желание ничего не выкладывать. А занятся производством, заколотить деньжат. :)
	[^]

Shade	18.04.2014 - 11:35 [ показать ] 0
Статус: Offline Приколист Регистрация: 22.05.09 Сообщений: 390	Я когда был маленький бегал как ошпареный папе ворота открывал-закрывал (наверное с 5 лет). Тут же такое исключается.
	[^]

sn4ke	18.04.2014 - 11:40 [ показать ] 1
Статус: Offline СССР Регистрация: 1.04.13 Сообщений: 4901	мужик ты ахуителен!
	[^]

~~Anciferoz~~

18.04.2014 - 11:50

Статус: Offline

Хохмач

Регистрация: 20.02.14
Сообщений: 731

Цитата (Shade @ 18.04.2014 - 14:35)

Я когда был маленький бегал как ошпареный папе ворота открывал-закрывал (наверное с 5 лет).
Тут же такое исключается.

Принципе можно сделать их автоматическими при правильной кривизне рук.
Я сразу подумал - каким образом можно открывать "запор" автоматом? Это когда герой топика толкает воротину вверх при открытии и вниз при закрытии.
Подумал, подумал и решил что оптимально было бы использовать не натяжной привод, точнее не только натяжной привод на цепь. А как съем с запора - привод-доводчик, в виде вертикально установленного двигателя, жестко закрепленного на раме с удлиненным ротором на которой нанесена резьба с широким шагом, по сути являющаяся рельсой для каретки-доводчика.
Мотор крутится - каретка с доводчиком толкает воротину вверх - отперев теряет с ней контакт оставаясь на месте до попытки закрытия ворот, там он работает в обратную сторону.
Сумбурно описал, каюсь. Пока мозги в порядок привести надо. Может и рожу что годное.

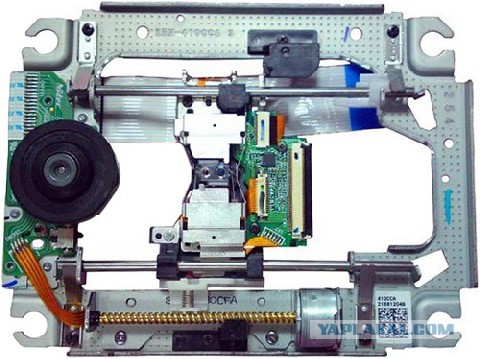

Сам принцип подсмотрел из каретки лазера в двд, а еще раньше из каретки головок в FDD.

Это сообщение отредактировал Anciferoz - 18.04.2014 - 11:51

[^]

mrxy5	18.04.2014 - 12:13 [ показать ] 0
Статус: Offline Весельчак Регистрация: 9.04.13 Сообщений: 190	автор - молодец, но есть ряд проблем. сам такие строил в гараж несколько лет назад - нет возможности установить защиту от обрыва троса (если что, получится гильотина). перемычка над воротами зимой не спасет - грунт поднимется, сожмет столбы и ворота перестанут работать. а автоматику посмотри на сайте came - у них есть движки для таких ворот, только не забудь подогнать вес противовесов перед автоматизацией. створка должна подниматься одним пальцем, иначе мотор не справится.
	[^]

TylerDurden	18.04.2014 - 13:00 [ показать ] 0
Статус: Offline Приколист Регистрация: 25.12.09 Сообщений: 293	чувак, ты гениален!
	[^]

Sennaaaaa

18.04.2014 - 13:02

Статус: Offline

В голове мужа растет или разум или рога

Регистрация: 7.04.14
Сообщений: 171

Цитата (СерыйМыш @ 18.04.2014 - 04:18)

Добавлено в 23:24
Какие- то глюки с добавлением, последний пост слипается с предпоследним (((
И хрен с ним, оформлю так.

Ну, и для полного понимания результата, видео с демонстрацией процесса открывания-закрывания:

У меня всё, благодарю за внимание.

Вид снаружи: (извините, ворота малость засрали птички)

КРАСАВА!!!!!

даже рукожопом называть тебя язык не поворачивается

[^]

und1n	18.04.2014 - 14:44 [ показать ] 0
Статус: Offline Балагур Регистрация: 13.10.12 Сообщений: 837	Теперь по тому, что собрано, ты можешь сделать чертежи)))
	[^]

gogenzolern

18.04.2014 - 15:07

Статус: Offline

Ярила

Регистрация: 12.09.09
Сообщений: 2068

Цитата (СерыйМыш @ 17.04.2014 - 22:29)

При закрытых замках снаружи створку невозможно ни поднять вверх, ни повернуть. Нижняя часть ворот плотно примыкает к порогу, что решило проблему проникновения собак и кошек. В результате того, что при открытии створка предварительно поднимается вверх, а уже потом поворачивается, даже наличие небольшого сугроба снаружи не мешает открывать ворота. Высокая посадка машины и хитрая конструкция ворот позволяет мне утром сразу выезжать, не расчищая пространство перед воротами, а чтобы закрыть ворота, достаточно один раз провести совковой лопатой вдоль порога, чтобы убрать следы от колёс и снег, упавший на порог в процессе открывания.
Кроме "зимних" бонусов, подъёмно-поворотная конструкция позволяет ставить машину практически вплотную к воротам, и спокойно их открывать. Траектория открытия ворот такова, что не задевает автомобиль, стоящий в 70 сантиметрах от них. Для сравнения, обычные ворота при ширине три метра требуют останавливать машину почти в полутора метрах, и в добавок придумывать, как зафиксировать створки в открытом положении, чтобы заезжая, не получить воротами в борт при порыве ветра. Полностью открытая створка подъёмно-поворотных ворот располагается параллельно земле, и ветер не оказывает на неё никакого воздействия. Такие ворота можно поставить как на внешний забор участка, так и на гараж. Если требуется, можно закрыть накладками полусантиметровые щели по бокам ворот, что не позволит заглядывать с улицы внутрь, или, при желании, даст возможность утеплить гараж.

Ворота исправно работают с ноября 2011 года. В механизме использованы подшипники, звёздочки и цепь ГРМ, купленные в автомагазине. Противовесы сделаны из накладок, скрепляющих железнодорожные рельсы.
Ширина полотна ворот: 2.9 м., высота: 2.3 м., высота столбов: 2.45 м., высота проёма открытых ворот: 2.1 (с учетом ручки замка).
Материал: Стальной уголок, круглые и профильнные трубы, профлист.
Себестоимость всех материалов для ворот, калитки и метрового забора (без учета работы) - около 16 тысяч рублей (в 2011 году), то есть ровно вдвое дешевле, чем рулонные ворота такого же размера, но без калитки и забора.

Добавлено в 23:32

Цитата (kocmoc123 @ 18.04.2014 - 00:28)

А не проще было сделать откатные ворота?

Откатные ворота делать было некуда - расстояние между домами всего 5 метров.

Еще можно добавить козырек - по верхней поперечине. Чтоб в механизмы не попадали вода и снег.

[^]

bpk572	18.04.2014 - 16:03 [ показать ] 1
Статус: Offline Приколист Регистрация: 3.04.12 Сообщений: 266	Знаю одного деятеля, который мечтал скрутит привода открытия крышек ангара со списанного корабля для установки на ворота собственного гаража...Я потом уехал, говорят, он таки скрутил и сделал! Склонен поверить, ибо им же был установлен теплый пол в домашнем туалете из ... залитого в стяжку иллюминатора с ходового мостика того же корабля - там есть эдектрообогрев стекла... Это сообщение отредактировал bpk572 - 18.04.2014 - 16:03
	[^]

MarkGray

18.04.2014 - 17:04

Статус: Offline

---

Регистрация: 3.02.14
Сообщений: 10824

Проблема подьемных ворот в том что что-бы через них проходили строительные машины и грузовики они должны быть ОГРОМНЫМИ!

Другое дело ворота сдвижные.
Пара роликов, и ролик в стойке поддерживающий ворота сверху.

Добавлено в 17:07

Цитата (gogenzolern @ 18.04.2014 - 16:07)

Откатные ворота делать было некуда - расстояние между домами всего 5 метров.

Значит надо было делать откатные по сложному профилю...
Что бы не просто отезжали но смещались при этом в бок...

[^]

СерыйМыш

18.04.2014 - 19:14

Статус: Offline

Весельчак

Регистрация: 17.04.14
Сообщений: 114

Цитата (Anciferoz @ 18.04.2014 - 12:34)

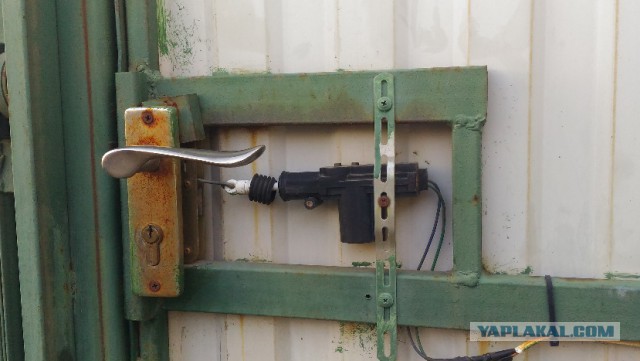

Такс - соленоид на калитке в уличной среде - расхерачит. Но в прочем это треш и можно тупо менять. Благо монтаж из разряда "пару шурупов да хамут".

Стоимость привода замка - от 100 (говно) до 250 рублей (более-менее нормальный). Ставил заведомое говно, причём б/у, взял у знакомых ребят, занимающихся автосигнализациями. Единственное, что менял - резиновую гофру на штоке, на вторую зиму растрескалась. Сам привод пережил уже три зимы, так то в уличной он среде, или внутри двери в машине - ему похоже пофиг.

Добавлено в 19:18

Цитата (Anciferoz @ 18.04.2014 - 12:34)

Так же, советую всю эту информацию не выплескивать (если собираешься как обещал) такими же мелкими дозами как и партию новых фоток.
А собрать полный и систематический мануал со схемами, чертежами, перечнем применяемых деталей и пошаговым мануалом.
И оформить это все как новый тред.

Но. Подозреваю, когда подобная информация будет систематизированна, собрана в мануал... Появится огромное (и главное - вполне понятное) желание ничего не выкладывать. А занятся производством, заколотить деньжат.

Насчет производства подумываю уже давно. А насчёт не выкладывать - какой смысл? Всех денег всё равно не заработать, а так глядишь, кто-нибудь себе сам ворота сделает, денег сэкономит, да и меня добрым словом вспомнит.
Как нарисую чертежи - обязательно поделюсь.

Это сообщение отредактировал СерыйМыш - 18.04.2014 - 19:14

[^]

~~Anciferoz~~

19.04.2014 - 01:45

Статус: Offline

Хохмач

Регистрация: 20.02.14
Сообщений: 731

Цитата (СерыйМыш @ 18.04.2014 - 22:14)

Добавлено в 19:18

Цитата (Anciferoz @ 18.04.2014 - 12:34)

Вот и хорошо :) ждем ждем

[^]

~~pvv7~~	19.04.2014 - 21:42 [ показать ] 0
Статус: Offline Ярила Регистрация: 10.11.13 Сообщений: 1889	Это реально вещь, разработанная с нуля и изготовленная своими руками. Зелень однозначная! Жаль, что зеленить тему можно только раз, а то бы я отдельный пучок петрухи положил за непризнание ТСом за собой термина"рукожоп". Народ, я понимаю: тренд, мода, традиции ЯПа. Но: вам не обидно называть себя рукожопами за то, что сделали что-то дельное или прикольное? Может, где-то и есть перемена полярности понятий, но в моем мире всегда "руки из жопы" говорили про тех, кто ничего не умеет, либо делает так, что лучше бы не делал. Уж простите на откровенном высказывании. (
	[^]

DrFaustMen	20.04.2014 - 10:43 [ показать ] 0
Статус: Offline Ярила Регистрация: 21.10.13 Сообщений: 1912	ЯП хрен такое смог зарукожопить, ТС лови зелень, ну и по старой традиции ПАРТЫ, - камаз насвая :)
	[^]

Sergey43	29.10.2015 - 11:40 [ показать ] 0
Статус: Offline Шутник Регистрация: 26.10.15 Сообщений: 2	А не кто не собирал ворота уже из готового комплекта, как, например, этот? http://okna-stroyvector.ru/catalog/otkatny...nykh-vorot.html
	[^]

longd

29.10.2015 - 22:36

Статус: Offline

Шутник

Регистрация: 22.04.15
Сообщений: 19

Цитата

430

Цитата

430

[^]

СерыйМыш	28.08.2018 - 15:53 [ показать ] 1
Статус: Offline Весельчак Регистрация: 17.04.14 Сообщений: 114	Понятно, что тема давно не актуальна, но удержаться не могу. На дворе 2018 год, то есть воротам уже почти семь лет. Единственное, что было сделано - покрасил зелёной красочкой прямо по ржавчине. Ну и цепь раз в год поливаю остатками моторного масла из канистры, чтобы не сильно ржавела. Привод на калитке до сих пор работает! То есть ему реально пофиг на дождь, снег, жару и холод. Вся кинематика в норме, ворота продолжают открываться и закрываться в любое время года. Это сообщение отредактировал СерыйМыш - 28.08.2018 - 15:54
	[^]

~~rodin369~~

22.02.2021 - 14:53 [ показать ]

-30

~~MaxDorf~~	22.02.2021 - 14:55 [ показать ] -4
Статус: Offline Демонтаж реальности Регистрация: 11.01.13 Сообщений: 1276	сначала подумалось, что rodin369 знатный археолог, а он просто спамер. и ссылки вставил в первый день, и фото, да и в профиле реклама оттуда же
	[^]
