Зашибись! ТС молодец! Действительно, кайф от сделанного своими руками не передать... Но! Мне кажется, что все микросхемы не стоит садить на панели, лучше паять. Электроника- наука о контактах.

ancot, как я понял, усилители одинаковые на все 5 каналов? Не сгорят динамики, с учетом того, что реар и фронт малоомные?
За усилок один пучок укропа и по одному пучку за программаторы. =)

enhaillons, сажать все 5 на один радиатор - убить все 5 одним махом, имхо.

Если бы я их сразу запаял, я бы печатки устал травить после оторванных дорожек))) В БП, вылетали 3 или 4 раза. И в усе не раз.

Добавлено в 18:36

Имелось ввиду маломощные? Тут аудио проц. сам распределяет уровень сигнала. При одинаковых усилителях, фронты кричат громче чем центр и тыл. Кстати, регулировок баланса в аудио-процессоре не предусмотрено.

Это сообщение отредактировал ancot - 14.12.2013 - 18:45

Через диэлектрик да на термопасту! Ни хрена не будет им. Проверено. Радиатор просто нужен размером примерно 100x300 мм. Не меньше.

Согласен. У микрух защита от перегрева. Они просто отрубятся.

Многие тут в теме! Надеюсь не один я Синклер вручную паял. Там нужны были панели, а на современном оборудовании и паяльными станциями...да ну их.
ТС - молодец, не ленивый, хотя - есть инет и многое из поста можно было пропустить, Но корпус! Алюминий! - Авторское дело! Зелень.

В армии "пентагон 128" паял. Но так и не смог запустить FDD.
Как сейчас помню, разбитые лампы ДРЛ для стирания ПЗУ ультрафиолетом.

Это сообщение отредактировал ancot - 14.12.2013 - 18:57

Сделал вечер! Так я паял, а настраивали другие за валюту 0.5 Советских единиц!

Такое - НЕ КУПИШЬ!

я лет 10 назад (точно не помню) сделал подобное по смыслу устройство на http://www.electroclub.info/invest/tda7294.htm какие из них использовались, счас не помню. но работает с тех про до сих пор. конструкция корпуса не имеет и лежит на полке. отличительная особенность - все собиралось последовательно. начало было акустика. фронт - 25 гд (вроде так называлось) (3 динамика), тыл 10 мас. центр - динамики для диалогов - динамики телевизора. кстати он шарп аквас, имет разрешение 1368 на 768 вроде, давно не в это дело совался.
саб примерно такой, в 5 минут найти ссылку не смог, все ушло в прошлое....
http://www.youtube.com/watch?v=sjiZklSQGPM
тда включены по стандартной схеме, канал саба по мостовой. все задумывалось как продолжение звуковухи аудиджи. к ее входам подключались телевизор и все другие источники звука - отсутствие необходимости микшера и всего прочего. как показала практика - достаточно только вход телевизора, ничего другого, кроме компа нет.
по поводу питания. все дело питается от 2 покупных типовых трансов на 50 герц и 12 вольт. мощности всего дела хватает, что бы для себя - минусуя соседей не включать на всю дурь.
по поводу охлаждения - все усилки стоят на 1 большем радиаторе. у него имеется обдув от карлсона, который работает по алгоритму от термодатчика, которым является кт315б. по сути - кулер не включается примерно 5 минут. потом дует на 5 вольт все время. естественной конвенции у радиатора нет. кулера не слышно даже вблизи. все это вписалось в тенденцию безшумного пк. в телевизоре есть 2 кулера, никак руки не дойдут, что бы с ними разобраться.
поскольку это все задумывалось как аппаратное расширение пк, то и включаться должно было вместе с ним.
1 пункт просто - 12 в от пк и реле включает питание усилка. но вот выключение! все колонки срабатывали на 100% от края до края! пршло решение глушить сразу все усилки по каналу управления питанием от провода управления источником питания от материнки. и это оказалось удачным решением.

я сам инженер - разработчик аналоговых схем, правда в прошлом. есть одно авторское "от совка". до программаторов - не дорос, но медведь мне на ухо до сих пор не наступил. для своих макетов - а у меня все как правило заканчивалось макетами - никогда не использовал печатных плат в прямым смысле. всего не предусмотреть, а вот переделывать печатку в лом. иногда делал печатку, но на основании макета, который работает как написано. просто для подготовки серийного производства сотрудничал с "бабами" которые печатки разводили. потом сидел с осциллографом и удивлялся, как это работало и не работает? потом менял порядок разводки проводников и тд... по сути проделывал всю эту работу "баб", зачастую в командировках.
автору большой "+" за лампочку. только так можно без осциллографа оценить наличие возбуждения усилка...

p.s всему этому меня научил батя. вот счас припаяю и заработает. припаять не успел... он своей жене подарил транзисторный приемник в портсигаре. таких тогда и на западе не было... примерно 60 год.

Это сообщение отредактировал mixa64 - 14.12.2013 - 21:39

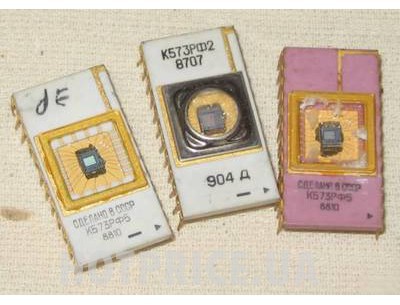

ПЗУ из 573 серии?

Фигасе хобби, даже шелкографию сделал, кстати чем? Фоторезист?

Молоток ! Могешь ! +

Это сообщение отредактировал Jnker - 14.12.2013 - 22:48

Осцил есть. Он очень помог в отлове помех от импульсника. Сейчас есть возбуждение усилка на максимальной громкости, но это проблема плохого экрана входов TDA. Буду разбираться.

Тоже от Бати перешло)

Добавлено в 23:16

Не помню цоколевку, там импортные были, те что в синклеры ставили. Кусок камня с окошком, вообщем).

Автор, ты молоток. Как инженер-электроник говорю. Главная проблема для радиолюбителями это корпус. Ноу тебя такой проблемы не возникло.

Транзисторы в СССР в ту пору назывались полупроводниковыми триодами...

сам такой же был, батя приучил. зелени псто! но афтору есть таки замечания:
1. импульсник сводит на нет все изыски схемотехники, потому как помехи хоть усрацца ты не уберешь.
2. TDA - голимый ширпотреб, заводятся даже на идеальном аналоговом питании, там шунты повсюду надо ставить, типа 0.1мелкафарадов на корпус.
3. (читай п2) есть готовые и рабочие схемы от т.Сухова ( хохол, журнал радио 84-87г.), гемору не больше чем ты соорудил, но работает без заводов и прочих прлестЕй. Не любитель ламповой схемотехники, Операционые Усилители тебе в помощь! Там правда +-15в, но намотать не проблема.
а за попытку - зачетище, только ЛУТ чего стоИт!

Впечатляет!

Маладец! Я сам увлекался электроникой и усилки паял, было дело. Но читаю пост и понимаю-отстал от жизни. Мы раньше в школе на кт816-817 делали . эт выходные каскады. И вообще без микрушек. Предусилитель на ки 315,316 и так далее. Платы получались раз в пять больше чем у автора.
Вопщем респект тебе, хотя с ЯП не взялся делать...

мдаа. конечно я понимаю, что все свое, самодельное и т.д.
на это изнасилование какое то, я лучше пойду в магаз и куплю, ну или в край какой нить старый проигрователь пластинок/муз.центр вместо уселка использовать буду. имхо

Сам радиолюбитель, поэтому зеленю!
У меня вот проблема: плату сделать, настроить вообще в легкую, а вот с корпусами начинаются проблемы, поэтому очень часто приходиться забрасывать начатое.
А тут все просто шикарно и монтаж и разводка, молодчина!

автору респект за примененные решения.
если настолько прямые руки, следующим шагом по идее должен быть USB-анализатор спектра и книжка Уильямс/Армстронг ЭМС для систем и установок.
там хорошо освещены вопросы экранирования и помехозащиты.
БП следует упаковать в корпус из консервной банки, лапша с аналоговыми сигналами раздружилась еще в теплых ламповых 80-х, вопрос с симметричными дифференциальными каскадами открыт, но исключительно на усмотрение разработчика.
радиокоты не сдаются.

Опередили, блин

Сам так начинал. Хотя, нет. Первый усилок был ламповым, на 6П14П кажись)
