Про "страховочную" лампу

Не, всё это лишнее, можно просто поставить выключатель или автомат и УЗО после него, включаешь автомат и если что, то тут же срабатывает УЗО. У меня так запитаны производственный стенды проверки силовых шкафов управления, там иногда бывают косяки и эта схема отрабатывает

Размещено через приложение ЯПлакалъ

Вывод:
Хватает патрона, лампочки и транформатора которые валяются в сарае или в кладовой при необходимости ремонта ИБП раз в пятилетку. Главное помнить где все это лежит. Я уже тетрадку завел и записываю, на какой полке или в каком углу что лежит, потому что когда начинаешь что то делать куча времени нужна, что бы найти необходимые запчасти, инструмент или материалы.

Размещено через приложение ЯПлакалъ

Вот люди живут: времени свободного - хоть отбавляй.

не понял чем это лучше удлинителя с многоразовым предохранителем
если коротнет, то сработает предохранитель
ну ладно, если тебе так именно нужно, то ок

так вот вы где!
а я то думал клуб любителей подсчета чужого свободного времени расформировали уже

Прям глухопердя какой-то, глаза то разуй. Автор же все разжевал

Размещено через приложение ЯПлакалъ

А если еще проще.
Тебе приносят в ремонт уже сгоревший прибор, который народ включал в розетку без лампочек.
Эти лампочки нужны в первую очередь самим мастерам для проверки прибора уже после ремонта и увидеть глазами заряд конденсатора.

Не всегда на входе именно КЗ или же есть шанс на пробой под нагрузкой. Цэшка с ее мизерным током цепь до такого не нагрузит и, кстати, сама по себе осталась в далёком прошлом.

Да, помимо того, что лампа отлично используется и в качестве токоограничивающего резистора, и индикатора одновременно - это ж ещё и прибор с нелинейной ВАХ и лампочка может многое показать - если уметь ею пользоваться.

Размещено через приложение ЯПлакалъ

Классика ЯПа: создал тему про ремонт- автор лох и ничего не умеет! Создал тему про ремонт авто/техники- автор лох и ничего не умеет! Создал тему про ядерную бомбу в гараже - автор лох и ничего не умеет!
Вопрос: а почему тогда в ЛЮБОЙ отрасли у нас в стране работают жопорукие имбицилы или малограмотные чурбаны? В сервисе только за жиги берутся, сложные ремонты никто не берет! Или 1-2 человека на огромный город! Яму блять на даче выкопать некому, синь-пьянь или торчки! Приходится узбеков искать! Мастера блять разговорного жанра!
Зы: автор красава, я таким макаром на «горячую» обмотки проверяю уже лет 20, а меня дед научил, который еще в молодости это от старшего мастера цеха узнал…

Размещено через приложение ЯПлакалъ

А хотя бы светодиод через нагрузку?
Зачем лампу накаливания?

То есть через 1А- 2А автомат включить нагрузку до мозгов не доходит? Надо лампочку последовательно?

Размещено через приложение ЯПлакалъ

Лампа в разрез сетевому проводу при ремонте импульсных БП - это "лайф_хак" такой, причем очень старый). Всё правильно). Меня мастера еще лет 30 назад этому учили.
Но ТС, ох, мало вы ремонтом занимаетесь.

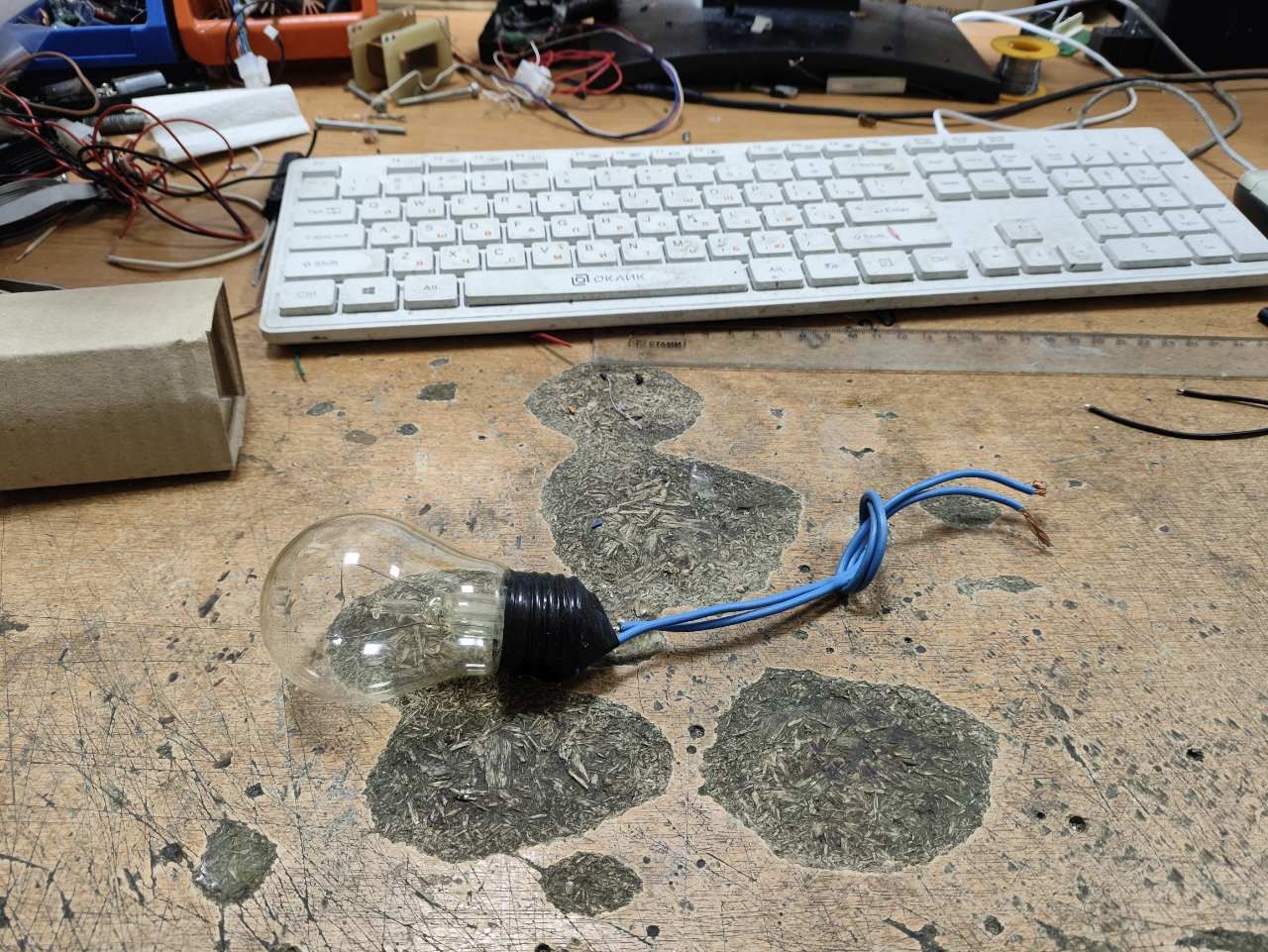

Бахают импульсные БП и со "страховочным" фонарём. Только вот я не заморачиваюсь так. Лампа 40-60вт, припаянные к ней провода. При ремонте впаиваю её в разрыв сетевому проводу. Много чести городить такую конструкцию как у ТС.

Это сообщение отредактировал rex72 - 23.04.2024 - 09:03

это не всегда правду показывает. Бывает кондер в первичке пробивается при достижении некоего напряжения, а так не звонится.

А по конструкции есть один серьезный недостаток: ассортимент ремонтируемой аппаратуры большой, потребляемая мощность разная и должна быть возможность быстрой смены лампы на другую мощность. Да и 200Вт в такой корпус просто не влезет.

Это сообщение отредактировал RA2FDR - 23.04.2024 - 08:57

Молодцом, красиво и аккуратно.

Размещено через приложение ЯПлакалъ

Не поможет. Транзистор в преобразователе успеет сгореть.

Честно, я не понял назначение схемы . Есть кто нормально может расписать ?

Размещено через приложение ЯПлакалъ

Предохранитель быстродействующий старая школа ставила всегда. Ничего проще не придумали.

Размещено через приложение ЯПлакалъ

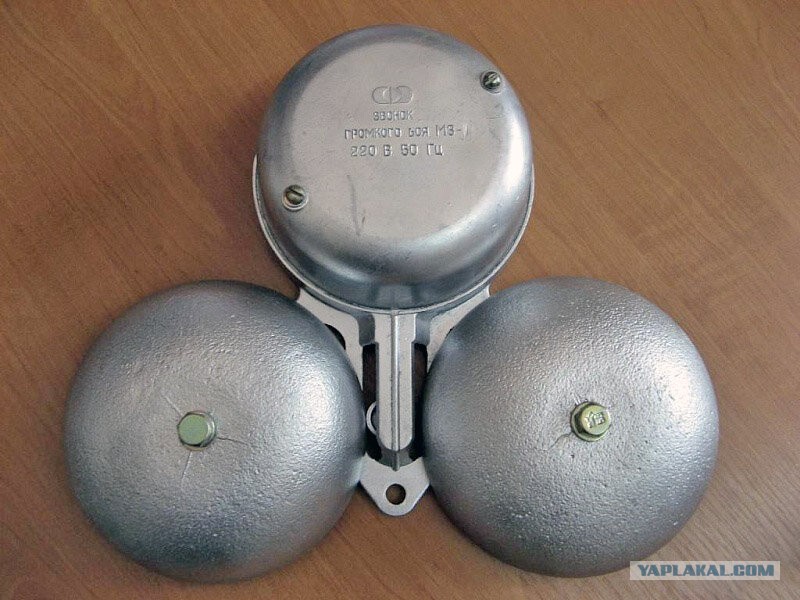

ЯП ему звонок вместо лампы рекомендовал поставить

Забыл добавить. Есть держатели предохранителей с индикацией. Правда, там цена и раньше была не айс.

Размещено через приложение ЯПлакалъ

тоже такой пользовались на старой работе. спасает особенно когда моники и импульсные блоки питания ремонтируешь. называли системой "антивзрыв"

У меня просто к розетке прикручен патрон, и там меняю лампы от 60 до 200 ватт - от нагрузки зависит. А так как конструкция никуда не прикреплена - то шарится по всему столу и где попало ) ну и на отдельной розетке на 1000 лампочка прикручена - для более серьёзных потребителей :) Вот такая:

Это сообщение отредактировал NikRzhevskiy - 23.04.2024 - 09:26

Вы, видимо, не ремонтировали импульсные блоки питания?

Вот еще - искать предохранитель быстродействующий... А тот то же самое но из подручных материалов.
Даже еще более удобно - наглядная индикация, да еще и автоматическое восстановление при ликвидации кз даже на ходу.

В импульсном БП ключевой транзистор может быть целым и открыться наглухо из-за неисправности контроллера только после подачи питания
