Как можно определить напряжение линии электропередачи по количеству изоляторов

еще количество изоляторов зависит от материала опор - на стодесяточных линиях на деревянных опорах изоляторов вешают меньше (6) чем на железных (7-8)

У давай, ТС, ебани теперь про типы опор. Продолжу себя чувствовать сидящим на лекции Электрические станции и подстанции.
Потом про устойчивость систем давай нам расскажи. Чем динамическая от статической отличается.

Это сообщение отредактировал chuzhba - 28.04.2016 - 11:35

А ты знаешь что такое корона проводах?

Класс. Как раз такие провода в поле перед домом. Вечером буду выпендриваться "чо я знаю"))))

Там дорогу -то достроили уже? Осенью прошлого года пипец какая стройка прям от Павлодара в сторону Астаны была!

Каким боком напряжение к СКИН-эффекту относится? Вроде же от большой частоты он возникает.

З.ы. даже в приведенной ссылке ничего про напряжение нет, только про частоту переменного тока!!!

Это сообщение отредактировал Himer - 28.04.2016 - 11:47

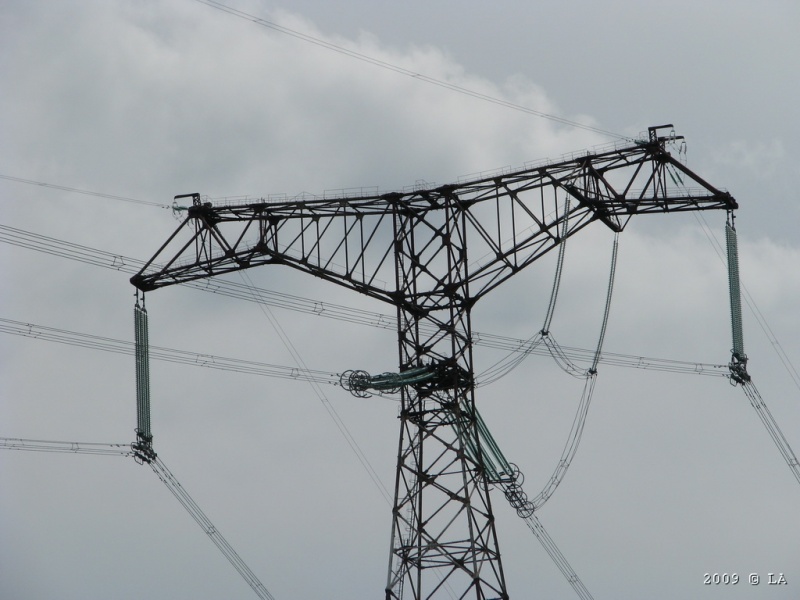

ЛЭП-1150 кВ а выглядит как 330

Чего за наркоманы такие ходют?

Стеклянный - 5
Фарфоровый - 3.

ну нихрена себе 330кВ - 8 проводов в фазе :)

Не напряжение, а частота

Садись, два.

Это сообщение отредактировал kostik2022 - 28.04.2016 - 12:17

Чёт я сбился со счета...

Со сверхвысоким напряжением все просто:

110 и 220 кВ имеют по одному проводу в фазе(считаем изоляторы и готово)
ВЛ более высокого напряжения конструируются с расщепленными фазами:
330 кВ обычно имеет расщепление 2 (два провода в фазе)
500 кВ - расщепление3
750 кВ - расщепление 5
1150 кВ - расщепление 8

Расщепление выполняется для увеличения эквивалентного радиуса провода, дабы снизить коронный эффект и уменьшить индуктивное сопротивление линии.

Это сообщение отредактировал lukuncik - 28.04.2016 - 12:46

Ну есть еще такая вещь как подход к подстанции(это участок ЛЭП от 1 до 4 км от ПС), подход к подстанции делается двойной изоляцией( так что 12 изоляторов может быть легко ЛЭП-110кВ, а не 220кВ)
При пробегании грозовой волны по ЛЭП под действием короны происходит деформация волны. Чем большее расстояние пробегает волна, тем сильнее у нее заваливается фронт и уменьшается амплитуда. Длина подхода выбирается так, чтобы волна при ударе молнии за подходом, пробежав подход, стала безопасной для подстанции. Длина подхода зависит от класса напряжения, типа опор и составляет 1 – 4 км. Она указана в ПУЭ. Подход к подстанции длиной 1-4 км (если в данной местности число грозовых часов более 20) должен быть обязательно защищен тросом, даже для ЛЭП на деревянных опорах, где трос не нужен. Подход к подстанции должен быть защищен также тщательно, как и сама подстанция, чтобы исключить на нем прорыв, минуя трос и перекрытие гирлянд(для чего и наращивают гирлянду).

Это сообщение отредактировал МистерГнус - 28.04.2016 - 12:56

Убедил.

ухты!! теперь знаю - 3 изолятора - херня, можно на проводе повисеть... всем расскажу!))

Ебать, такое ощущение что упадет от ветра такая опора )))

В сетях 6-35 кВ нейтраль не то что изолирована, ее вообще нет. Там три фазы по схеме "Треугольник", нейтральная точка отсутствует.
В сетях 110 кВ нейтраль либо глухозаземленная, либо заземлена через сопротивление "Эффективно заземленная нейтраль". Провода тоже три.

Неа, я живу как раз в Костанайской области, работает линия от Экибастуза... по ней 1150 кВ идет... Частенько кабеля на барабанах возят через нее, так по прибытию, страшно к барабану подходить - уепать может крепко.

Главное зачем? Лезть собрался?

Еще 20кВ есть - для сельского хозяйства.

FF7

Давно сделал удлинитель для дачи (купить было проблемно тогда).
Катушка алюминиевая. Провод типа полевки одножильной (свернул в две жилы) намотал метров 35. Розетку приделал. Стал включать - греется собака.
Побольше нагрузку если. Триммер, станок - циркулярку самодельный.

а у меня нет таких друзей...

Это если она технарь-инженерша. А если гуманитарий, то ты ей хоть про килофарады заливай, все равно не даст. Пока не увидит твою крурую тачку, ну или счет в банке, секаса не будет.

А можно поподробнее? Из статьи Вики я не понял смысла расщепления. Там наоборот написано, что "возникающий в резко неоднородных полях у электродов с большой кривизной поверхности (острия, тонкие провода)"
То есть, два тонких провода будут терять на коронный разряд больше, чем один толстый (аналогичного сечения), у них ведь у каждого кривизна поверхности выше.

А вот с т.з. упомянутого мной скин-эффекта, на высоком напряжении, два тонких провода как раз лучше одного толстого, так как каждый из двух тонких будет работать на всё своё сечение а толстый (аналогичного сечения) нет, его эффективное сечение будет как бы ниже.

И, кстати, обратите внимание на фотографии коронных разрядов. Они не происходят с поверхности проводов, они происходят со всяких соединений, крепежа и т.д.

Добавлено в 14:52
Если посмотреть табличку http://forca.ru/spravka/spravka/minimalnye...yam-korony.html
Мы видим, что чем выше напряжение, тем ТОЛЩЕ провод. Это требование как раз завязано на кривизну поверхности.
То есть "условие короны" диктует нам минимальное сечение, но никак не количество проводов.
При этом, из-за скин-эффекта (неравномерной плотности тока) есть ограничение максимального диаметра, после которого эффективное сечение провода уже не увеличивается, сколько не увеличивай его диаметр.

В любом случае, уход на более высокое напряжение это дополнительные финансовые затраты, и если уж на них идти, то ради значительного увеличения передаваемой мощности. То есть, количество проводов завязано на экономику.
