mementomore
28.04.2016 - 15:19
0
Статус: Offline


Ярила

Регистрация: 29.11.09
Сообщений: 1734
Цитата (Стронций @ 28.04.2016 - 13:41)
А можно поподробнее? Из статьи Вики я не понял смысла расщепления. Там наоборот написано, что "возникающий в резко неоднородных полях у электродов с большой кривизной поверхности (острия, тонкие провода)"
То есть, два тонких провода будут терять на коронный разряд больше, чем один толстый (аналогичного сечения), у них ведь у каждого кривизна поверхности выше.

При расчетах потерь на корону расщепленная фаза воспринимается как один проводник с большим диаметром. Т.е. при расщеплении фазы на два провода диаметр проводника равным длине распорки и в этом случае получеам один проводник с большим диаметром.
Так для ВЛ 330кВ минимальное сечение проводника без расщепления - 600 мм^2, для расщепленной фазы: два провода 240 мм, 3 провода - 150 мм.
Для 500кВ: 3х300 или 2х700, 750кВ: 4х400.
Максимальное сечение провода типа АС - 700 мм^2
PS: глубина скин-слоя для алюминия на частоте 50 Гц - 11,7 мм, диаметр провода сечением 700 мм^2 - 37,1 мм, т.е. грубо говоря - 4 скин слоя, т.е в самом центре проводника объемная плотность тока будет в 2*е раз меньше, чем в наружном слое - но это естественно без учета того, что на таком сечении внутри провода обязательно будет стальная жила, а в маркировке указывается сечение только алюминиевой части, т.е. в реальности снижение объемной плотности тока из-за скин-эффекта во внутренних слоях алюминия будет еще меньше.
Я, конечно, раньше и не задумывался, но наверное именно этим и объясняется максимальное сечение алюминиевого провода в 700 квадратных миллиметров. Для меди, у которой толшина скин-слоя 9,3 мм максимальное сечение проводов - 400 квадрат

Это сообщение отредактировал mementomore - 28.04.2016 - 15:37

[^]
SeRG256
28.04.2016 - 18:41
0
Статус: Offline


Весельчак

Регистрация: 27.10.12
Сообщений: 163

"Ребят, всегда было любопытно, а для чего верхний провод идет? На картинке в цитате видно хорошо.
"


- это грозозащитный трос

Это сообщение отредактировал SeRG256 - 28.04.2016 - 18:44

[^]
SeRG256
28.04.2016 - 18:44
0
Статус: Offline


Весельчак

Регистрация: 27.10.12
Сообщений: 163
Цитата (Plejik @ 28.04.2016 - 11:10)
Цитата (Gandobog @ 28.04.2016 - 09:09)
Цитата
750 кВ ни с чем не спутаешь - красивые промежуточные опоры

Я знаю, под боком Волжская ГЭС. biggrin.gif

А вот ЛЭП 800 Кв постоянного тока, Волгоград-Домбасс.

Ребят, всегда было любопытно, а для чего верхний провод идет? На картинке в цитате видно хорошо.

Это грозозащитный трос

[^]
telefon
28.04.2016 - 18:46
0
Статус: Offline


Ярила

Регистрация: 27.10.14
Сообщений: 8414
Интересно.
Не знал этого.
Видел только, как во время сильного порыва ветра на провода ЛЭП ветка толстая свалилась.
Ох, и бабахало!!! pray.gif

[^]
AnotherDude
28.04.2016 - 21:53
1
Статус: Offline


Ярила

Регистрация: 19.03.16
Сообщений: 1347
ага ... пизди побольше ... поверю тебе только если изоляторы стеклянные или фарфоровые! а если полимерные - то хуй ты угадал!

[^]
poopkin
28.04.2016 - 21:56
0
Статус: Offline


Не режиссёр

Регистрация: 2.04.14
Сообщений: 4539
Цитата (Сибирякнаюге @ 28.04.2016 - 08:31)
Вы мне лучше расскажите, байка это или правда, что дачники кидали трансформатор под ЛЭП и снимали снего ток на стабилизатор для бытовых нужд? Ну типа холодильник, освещение? Или там ток если и есть, то совсем слабый для применения в быту?

контур мотали под ЛЭП

[^]
252
28.04.2016 - 22:08
0
Статус: Offline


Шутник

Регистрация: 2.04.15
Сообщений: 56
Мои пять копеек....
"Миллионка" - 1150 кВ.
А ППТ 800 кВ Волгоград - Донбасс - это +/- 400 кВ к "земле". Долго стояла под "технологическим" напряжением 400 кВ (+/- 200), шоб не спиздили.
А сейчас вообще выведена из эксплуатации. Шлейфы на опоре разрезаны напротив окон у меня на работе в поселке ГЭС. Так что нет у нас в стране больше уникальной, первой в мире линии сверхвысокого напряжения постоянного тока. И вряд ли когда будет подобное. ИМХО, лучше и дешевле её было бы восстановить и эксплуатировать, но кому это надо, так же бабла не заработаешь.
А сейчас она официально выведена из эксплуатации. Следующие шаги - демонтаж, рекультивация земель. Это такое бабло..... А где бабло, там подрядчики, которые в нужные кабинеты занесут.

Товарищ, который "рядом с Волжской ГЭС живёт", нет у нас в регионе линий 750 кВ. От слова совсем. С волжской ГЭС две ВЛ 500 кВ уходит и пять 220 кВ. Всё. Ну и ППТ 800 кВ. ...была.

За державу обидно, ска..... Только нас, простых "инженегров" никто не слушает, сейчас время "эффективных менеджеров", чтоб им..... Оптимизируем, улучшаем, бенчмаркинги и ребрендинги проводим.

И по первому посту. Непонятки с ВЛ в габаритах высшего напряжения. Например 220 в габаритах 500. Так что хуй угадаешь.

ПыСы: Больную тему задели ))))))

[^]
252
28.04.2016 - 22:17
0
Статус: Offline


Шутник

Регистрация: 2.04.15
Сообщений: 56
А ещё такое есть.

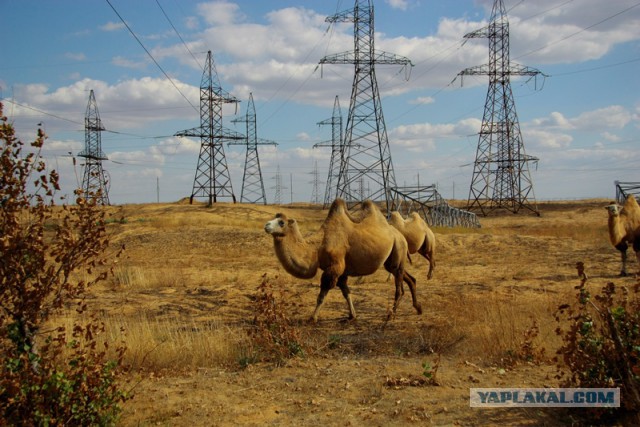

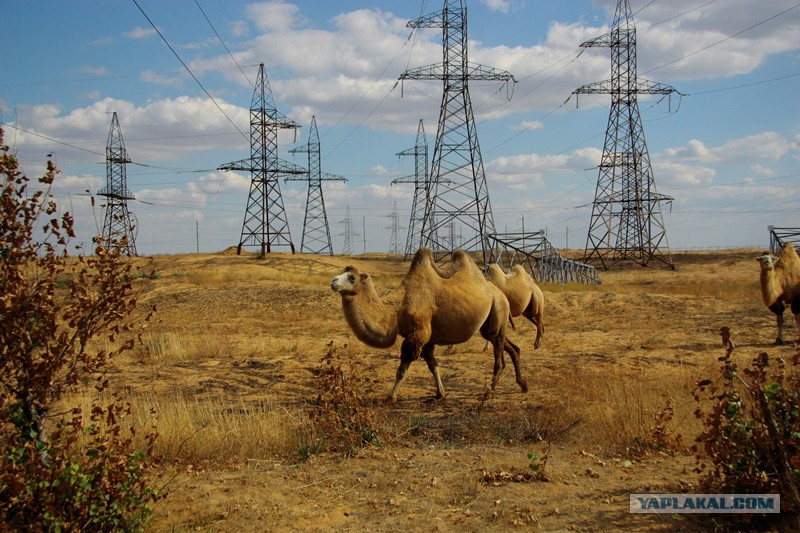

Готовый заголовок для желтой прессы: "Стадо верблюдов повалило несколько опор ЛЭП" ))))))) В Астраханских степях, 2011 г.

Как можно определить напряжение линии электропередачи по количеству изоляторов

[^]
252
28.04.2016 - 22:18
0
Статус: Offline


Шутник

Регистрация: 2.04.15
Сообщений: 56
Есть чО? А найду?

Как можно определить напряжение линии электропередачи по количеству изоляторов

[^]
252
28.04.2016 - 22:27
0
Статус: Offline


Шутник

Регистрация: 2.04.15
Сообщений: 56
Довыебывались ))))
Кстати вкусно. Очень.

Как можно определить напряжение линии электропередачи по количеству изоляторов

[^]
LokiFox
28.04.2016 - 22:37
1
Статус: Offline


Ярила

Регистрация: 22.01.14
Сообщений: 1652

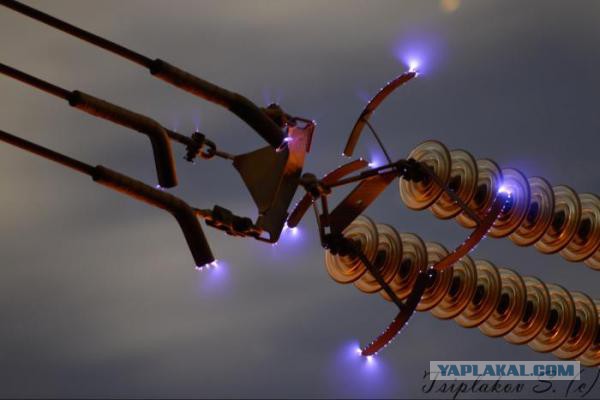

А если ночью поставить камеру на длинной выдержке то можно и разряд на фото увидеть.

Как можно определить напряжение линии электропередачи по количеству изоляторов

[^]
LokiFox
28.04.2016 - 22:41
0
Статус: Offline


Ярила

Регистрация: 22.01.14
Сообщений: 1652
И да, есть еще ЛЭП постоянного тока их легко опознать по изоляторам в несколько рядов и провода там не используют одинарные - всё опять же из-за коронарного разряда

Это сообщение отредактировал LokiFox - 28.04.2016 - 22:42

Как можно определить напряжение линии электропередачи по количеству изоляторов

[^]
rrkalimullin
28.04.2016 - 22:50
0
Статус: Offline


Хохмач

Регистрация: 2.10.12
Сообщений: 677
Цитата (feo555 @ 28.04.2016 - 10:42)
Цитата (Сибирякнаюге @ 28.04.2016 - 08:31)
Вы мне лучше расскажите, байка это или правда, что дачники кидали трансформатор под ЛЭП и снимали снего ток на стабилизатор для бытовых нужд? Ну типа холодильник, освещение? Или там ток если и есть, то совсем слабый для применения в быту?

байка скорей всего,но вроде можно натянуть снизу параллельный провод и относительно несложно снимать с него. но большой мощности не получите.

Вся беда в том, что электромагнитное поле от разных фаз взаимно уничтожается (компенсируется). Поэтому, на уровне земли снять с петли сколько-нибудь значительный ток не получится. Для примера, под линией 500 кВ конденсатор с площадью обкладок порядка 25 кв. м. даёт напряжение порядка полувольта. Ток КЗ при этом - считанные миллиамперы (данные экспериментальные).

[^]
Hrumsa
29.04.2016 - 08:50
0
Статус: Offline


Ярила

Регистрация: 24.02.09
Сообщений: 3349
Цитата (ipshum @ 28.04.2016 - 11:11)
Цитата (Plejik @ 28.04.2016 - 14:10)
Цитата (Gandobog @ 28.04.2016 - 09:09)
Цитата
750 кВ ни с чем не спутаешь - красивые промежуточные опоры

Я знаю, под боком Волжская ГЭС. biggrin.gif

А вот ЛЭП 800 Кв постоянного тока, Волгоград-Домбасс.

Ребят, всегда было любопытно, а для чего верхний провод идет? На картинке в цитате видно хорошо.

Молниезащита.

То есть грозотрос!

[^]
admincisco
29.04.2016 - 10:24
0
Статус: Offline


Хохмач

Регистрация: 1.07.15
Сообщений: 609
Цитата (Электричка @ 28.04.2016 - 14:57)
а еще если три провода ,то это 10 или 35 (нейтраль изолированная),
а от 110 - глухозаземленная)

А может наоборот!!!
0,4; 110 и выше кВ - изолированная (ноль на изоляторе висит)
6, 10, 35 - глухозаземлённая

Добавлено в 10:24
Цитата (Jus @ 28.04.2016 - 14:23)
Идете вы с друзьями по полю. А тут раз ЛЭП недалеко. Большая такая, красивая и ...опасная.

- А какого она напряжения ?

- Да все просто, на каждой опоре написано!

- Но мы же простых путей не ищем, не хотим идти до опоры.

Поднимаем глаза и считаем изоляторы в гирлянде, а потом с умным видом спутникам говорим:

- Эта ЛЭП на напряжении ХХХ киловольт работает

И все такие

- Ух тыыы!!
via

То же мне новость!!!

[^]
mementomore
29.04.2016 - 11:38
0
Статус: Offline


Ярила

Регистрация: 29.11.09
Сообщений: 1734
Цитата (admincisco @ 29.04.2016 - 09:24)
А может наоборот!!!
0,4; 110 и выше кВ - изолированная (ноль на изоляторе висит)
6, 10, 35 - глухозаземлённая

Какой нахер 0 на изоляторах линий 110кВ и выше? Смотри фото опор ЛЭП выше 1кВ - 3 провода - 3 фазы!!!! Автотрансформаторы (используются в сетях 220кВ и выше) могут работать только с глухозаземленной нейтралью.
6,10, 35 - изолированная нейтраль - именно поэтому замыкание на землю (в отличии от сетей 110кВ и выше) не является аварийным режимом, и защита от этих замыканий выполняется на сигнал.
Сеть 0,4кВ - глухозаземленная нейтраль.

Это сообщение отредактировал mementomore - 29.04.2016 - 11:38

[^]
admincisco
4.05.2016 - 05:49
0
Статус: Offline


Хохмач

Регистрация: 1.07.15
Сообщений: 609
Цитата (mementomore @ 29.04.2016 - 17:38)
Цитата (admincisco @ 29.04.2016 - 09:24)
А может наоборот!!!
0,4; 110 и выше кВ - изолированная (ноль на изоляторе висит)
6, 10, 35 - глухозаземлённая

Какой нахер 0 на изоляторах линий 110кВ и выше? Смотри фото опор ЛЭП выше 1кВ - 3 провода - 3 фазы!!!! Автотрансформаторы (используются в сетях 220кВ и выше) могут работать только с глухозаземленной нейтралью.
6,10, 35 - изолированная нейтраль - именно поэтому замыкание на землю (в отличии от сетей 110кВ и выше) не является аварийным режимом, и защита от этих замыканий выполняется на сигнал.
Сеть 0,4кВ - глухозаземленная нейтраль.

Да пошутил я. В курсе, что линии 0,4; 110 и выше с глухозазёмлённой нейтралью. Так как обмотка транса звезда. Ноль и контур заземления соединены в одной точке. Так прикололся!

[^]
LokiFox
4.05.2016 - 09:58
0
Статус: Offline


Ярила

Регистрация: 22.01.14
Сообщений: 1652
Цитата (rrkalimullin @ 28.04.2016 - 23:50)
Цитата (feo555 @ 28.04.2016 - 10:42)
Цитата (Сибирякнаюге @ 28.04.2016 - 08:31)
Вы мне лучше расскажите, байка это или правда, что дачники кидали трансформатор под ЛЭП и снимали снего ток на стабилизатор для бытовых нужд? Ну типа холодильник, освещение? Или там ток если и есть, то совсем слабый для применения в быту?

байка скорей всего,но вроде можно натянуть снизу параллельный провод и относительно несложно снимать с него. но большой мощности не получите.

Вся беда в том, что электромагнитное поле от разных фаз взаимно уничтожается (компенсируется). Поэтому, на уровне земли снять с петли сколько-нибудь значительный ток не получится. Для примера, под линией 500 кВ конденсатор с площадью обкладок порядка 25 кв. м. даёт напряжение порядка полувольта. Ток КЗ при этом - считанные миллиамперы (данные экспериментальные).

Да можно, но практичность низкая да и если поймают будут неприятности

[^]
FRАGMENT
9.05.2016 - 21:29
0
Статус: Offline


Ярила

Регистрация: 8.11.15
Сообщений: 3747
Цитата (LokiFox @ 28.04.2016 - 22:37)
А если ночью поставить камеру на длинной выдержке то можно и разряд на фото увидеть.

прикольно rulez.gif

[^]
