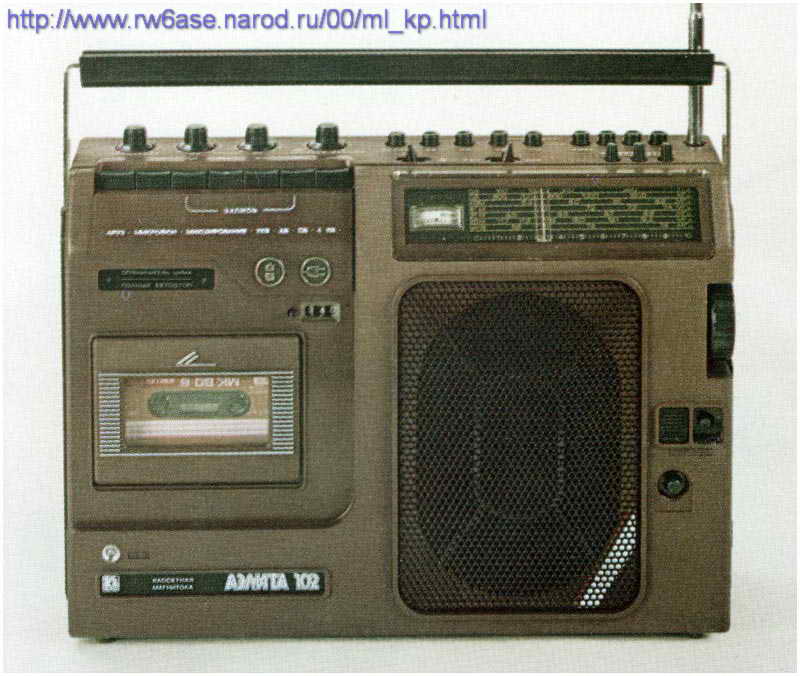

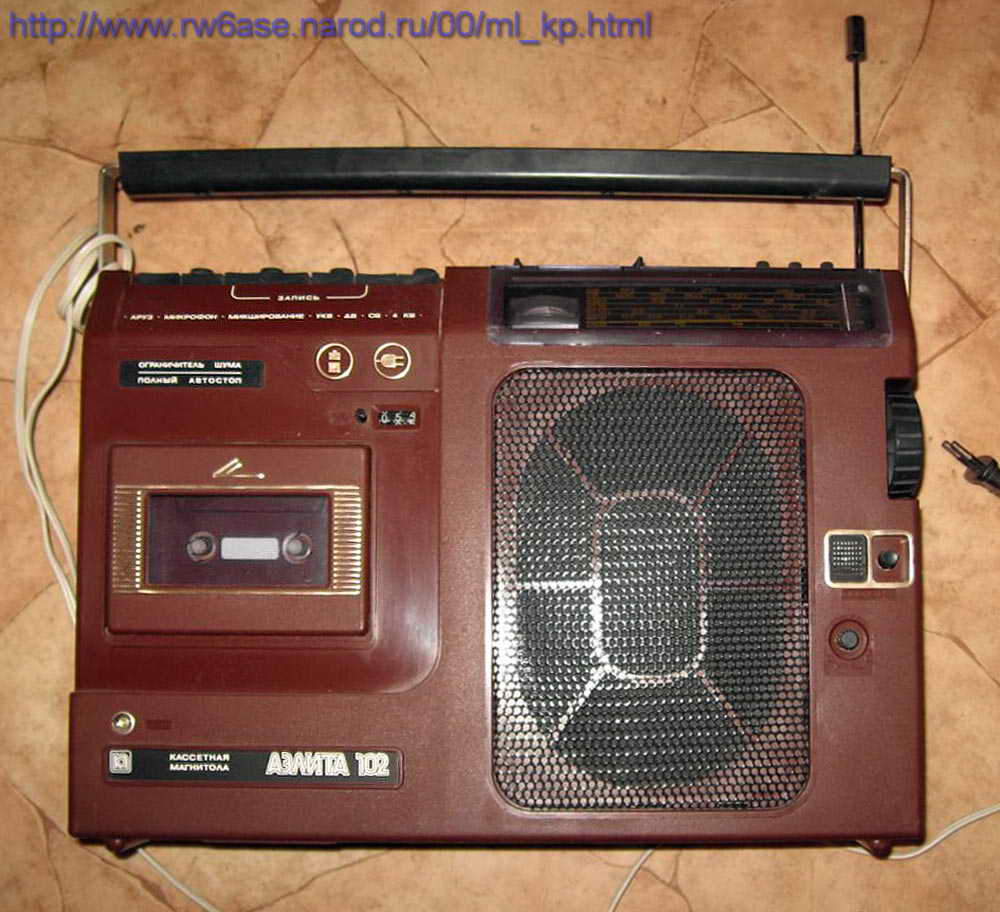

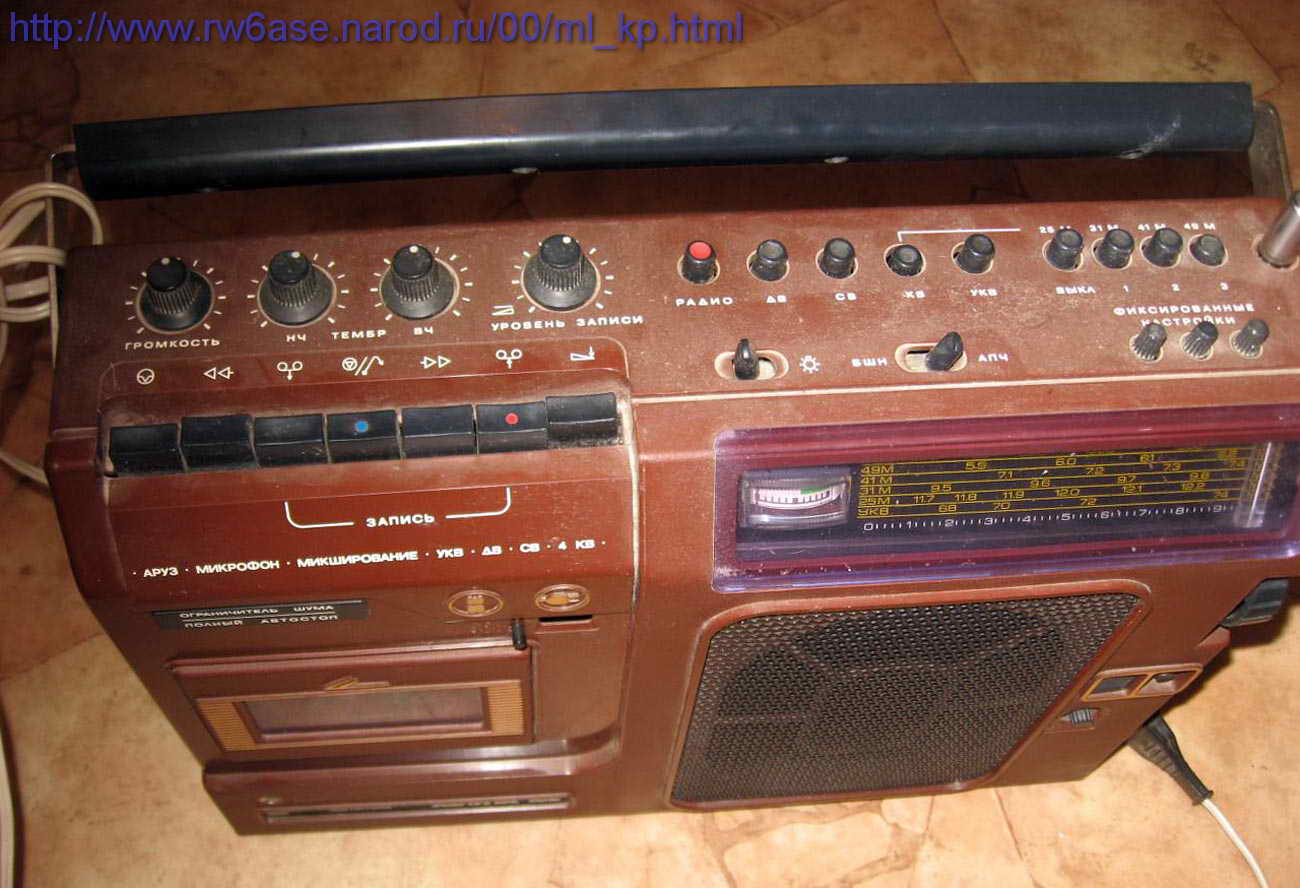

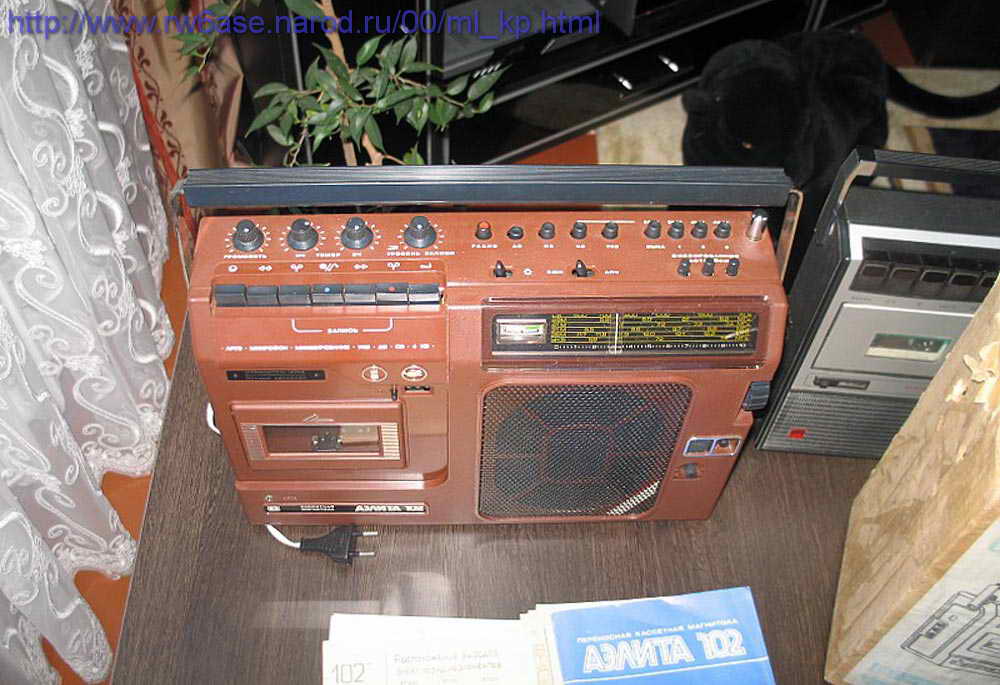

1984 г. Аэлита-102
Переносная кассетная магнитола "Аэлита-102" с начала 1984 года выпускалась Курганским заводом "Курганприбор". Всеволновая кассетная магнитола 1-й группы сложности ''Аэлита-102'' является обновлением магнитолы "Аэлита-101" и состоит из всеволнового: ДВ, СВ, УКВ, КВ1...КВ4 радиоприёмника и кассетного магнитофона. Конструкцией предусмотрены: три фиксированные настройки в УКВ диапазоне, автоматическая подстройка частоты в УКВ диапазоне, встроенный высокочувствительный электретный микрофон, эффективная система шумопонижения, стрелочный индикатор настройки уровня записи и индикации питания, регулируемый режим микширования сигналов, автостоп по окончании, обрыве или зажиме магнитной ленты, широкополосный громкоговоритель, система АРУЗ, регулировки тембра по ВЧ и НЧ, переключение частоты генератора стирания и подмагничивания, кнопка паузы, подключение внешней антенны для улучшения приёма, подключение АС и головных телефонов, внешних источников НЧ сигналов, трёхдекадный счётчик для поиска записей. Питание магнитолы осуществляется от сети 220 В или 6 элементов А373. Реальная чувствительность приёмника магнитолы в диапазонах ДВ - 2,0 мВ/м. СВ - 1,5 мВ/м. КВ1..КВ-4 - 350 мкВ. УКВ-ЧМ - 10 мкВ. Селективность в АМ тракте - 46 дБ. Номинальная выходная мощность 1,0 Вт, максимальная 3,0 Вт. Диапазон рабочих частот в АМ тракте 200...3550 Гц, в ЧМ 125...12500 Гц, по тракту МП на ЛВ 63...10000 Гц. Коэффициент детонации 0,35%. Габариты магнитолы 386х280х120 мм. Вес 7,0 кг.

Фото №2

Фото №3

Фото №4

Фото №5

Фото №6

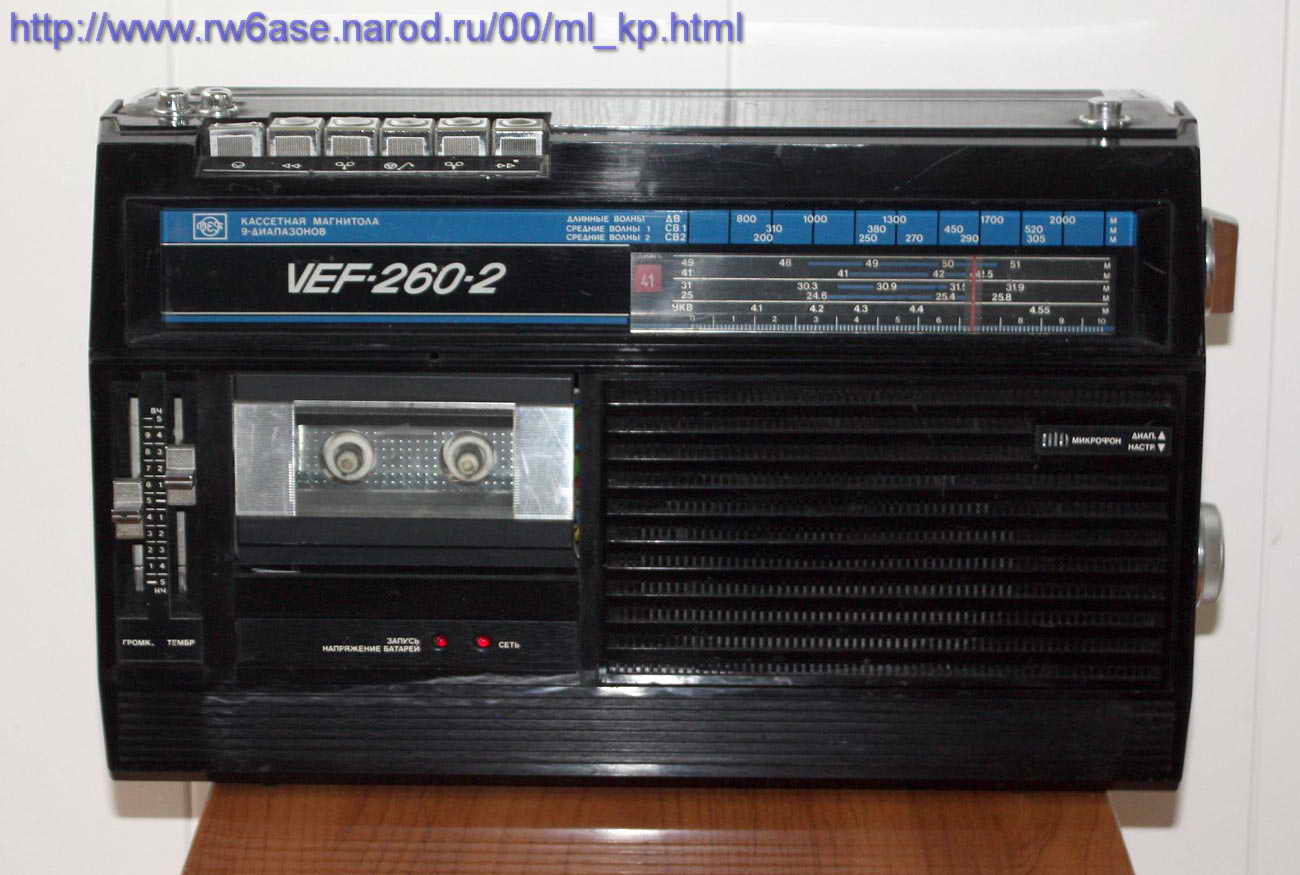

1984 г. ВЭФ-260-2
Переносная кассетная магнитола "ВЭФ-260-2" с 1984 года выпускал Рижский Государственный электротехнический завод ВЭФ. Переносная кассетная магнитола ''Вэф-260-2'' является модернизацией серийной магнитолы ''Вэф-260''. Обновлённая магнитола тоже состоит из радиоприёмника и кассетного магнитофона. По конструкции и электрической схеме магнитолы не отличаются. В магнитоле предусмотрены: Девять диапазонов: ДВ, 2 - СВ, УКВ и пять КВ. Автоматическая подстройка частоты в УКВ диапазоне (АПЧ). Световой индикатор настройки. Встроенный электретный микрофон. Автоматическая регулировка уровня записи (АРУЗ). Временная остановки магнитной ленты. Переключатель отстройки от помех при записи с радиоприёмника. Регулятор тембра по высоким и низким частотам. Универсальное питание: сеть 220 В или 6 элементов А373. Технические характеристики магнитолы: Номинальная выходная мощность 0,5 Вт. Максимальная выходная мощность 1,2 Вт. Чувствительность в диапазонах ДВ 2 мВ/м, СВ 1,5 мВ/м, КВ 0,2 мВ/м, УКВ 0,05 мВ/м. Диапазон рабочих звуковых частот в тракте АМ 125...4000 Гц, ЧМ 125...10000 Гц, магнитной записи 60...10000 Гц. Отношение сигнал/шум в канале магнитной записи -44 дБ. Коэффициент детонации ЛПМ - 0,35%. Габариты магнитолы 417х240х106 мм. Масса с батареями питания 4,4 кг.

Фото №2

Фото №3

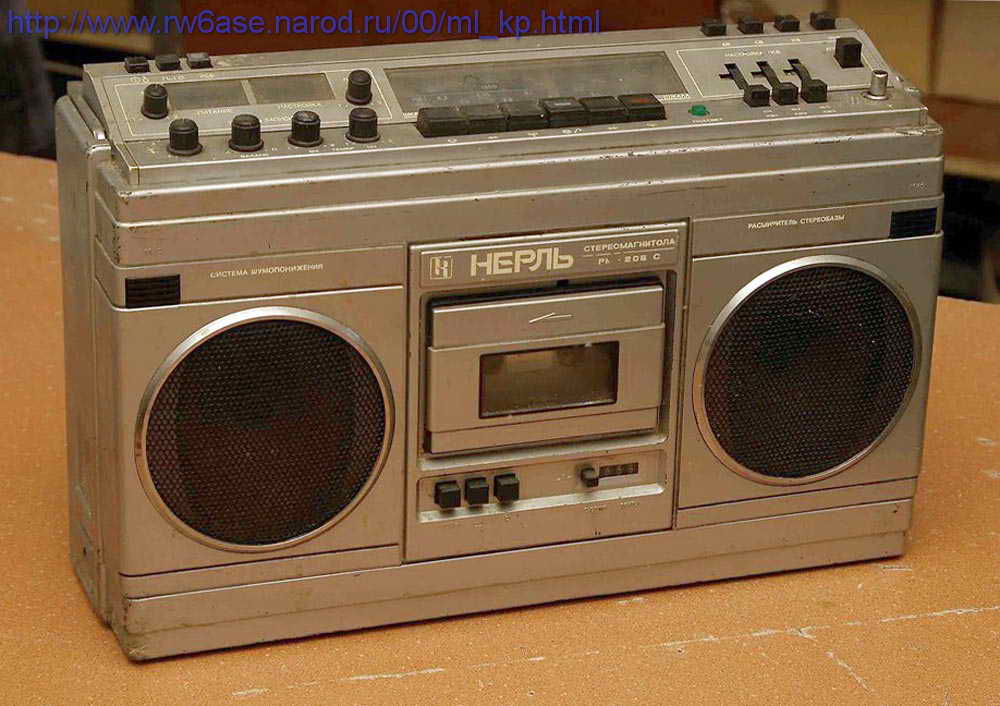

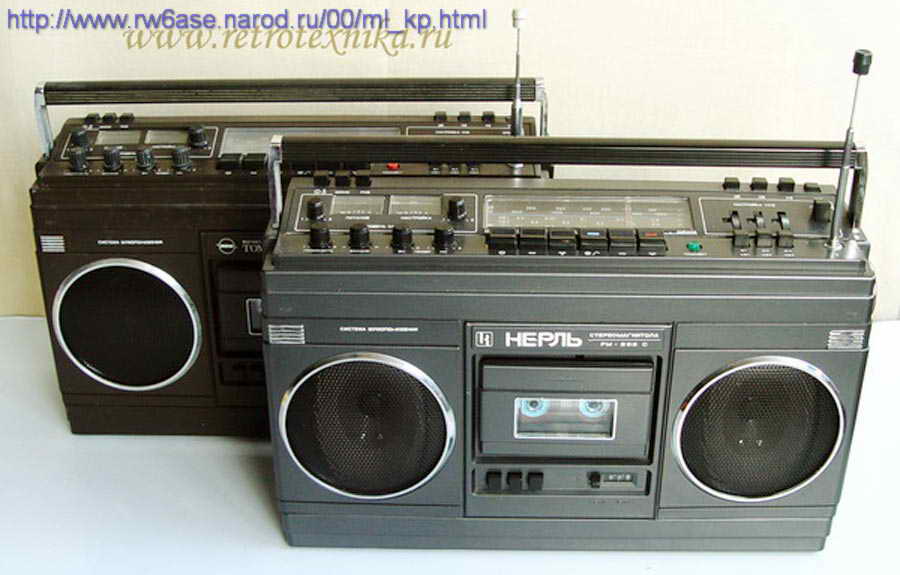

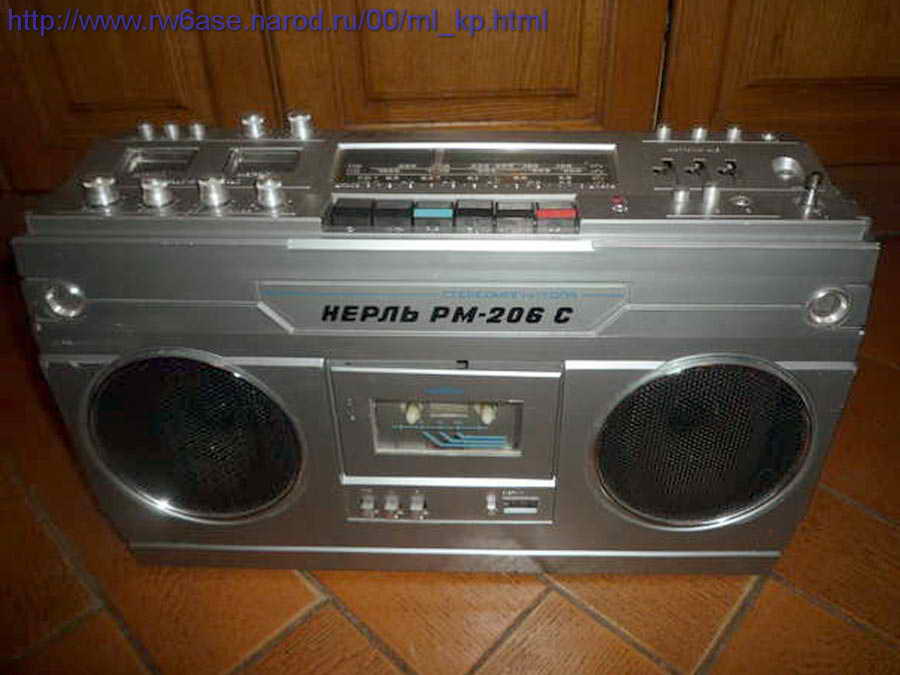

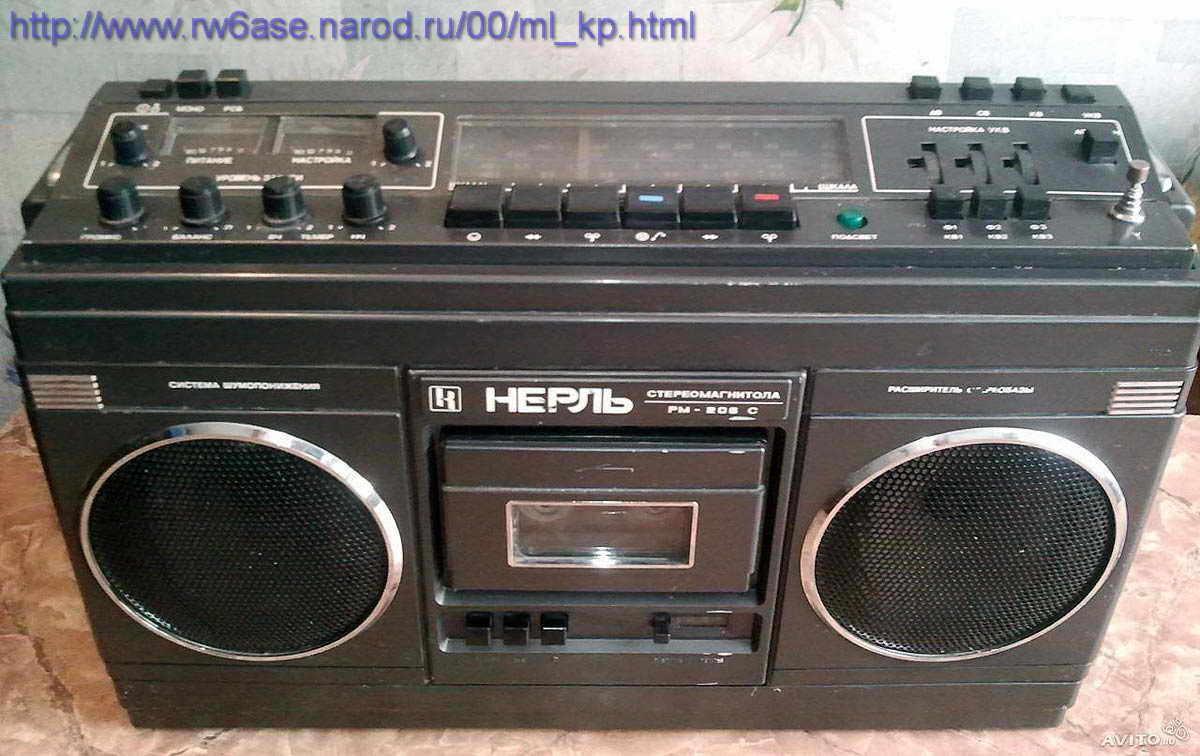

1984 г. Нерль-206-стерео
Портативная стереофоническая кассетная магнитола "Нерль-206-стерео" с начала 1984 года выпускалась Владимирским заводом точного машиностроения. Магнитола является копией модели "Томь-206-стерео"с таким же оформлением, но в 1987 году был модернизирован её внешний вид и она стала именоваться как "Нерль РМ-206-С". Магнитола состоит из приёмника работающего в диапазонах ДВ, СВ, КВ-1, КВ-2, КВ-3, УКВ и кассетного магнитофона. В некоторой серии магнитол только два поддиапазона КВ, при этом принимается стандартный КВ диапазон 25...75 метров, но в сжатом виде. В магнитоле имеется АПЧ в УКВ диапазоне, 3 фиксированные настройки в УКВ диапазоне, раздельная регулировка тембра, устройство расширения стереобазы, встроенные микрофоны, система шумопонижения, индикаторы уровня записи и воспроизведения, счётчик метража ленты, устройство временной остановки ленты, возможность подключения головных телефонов и АС. Питание от сети или 6 элементов А373. Чувствительность приёмника в диапазоне ДВ - 2,5, СВ - 1,5, KB - 0,35, УКВ - 0,015 мВ/м. Номинальный диапазон частот AM тракта 100...4000 Гц, ЧМ тракта и магнитной записи 100...12500 Гц. Коэффициент детонации ЛПМ ±0,35 %. Максимальная выходная мощность 2х2,5 Вт. Мощность потребляемая от сети 20 Вт. Габариты модели 450х280х150 мм. Масса 7,4 кг.

Фото №2

Фото №3

Фото №4

Фото №5

Фото №6

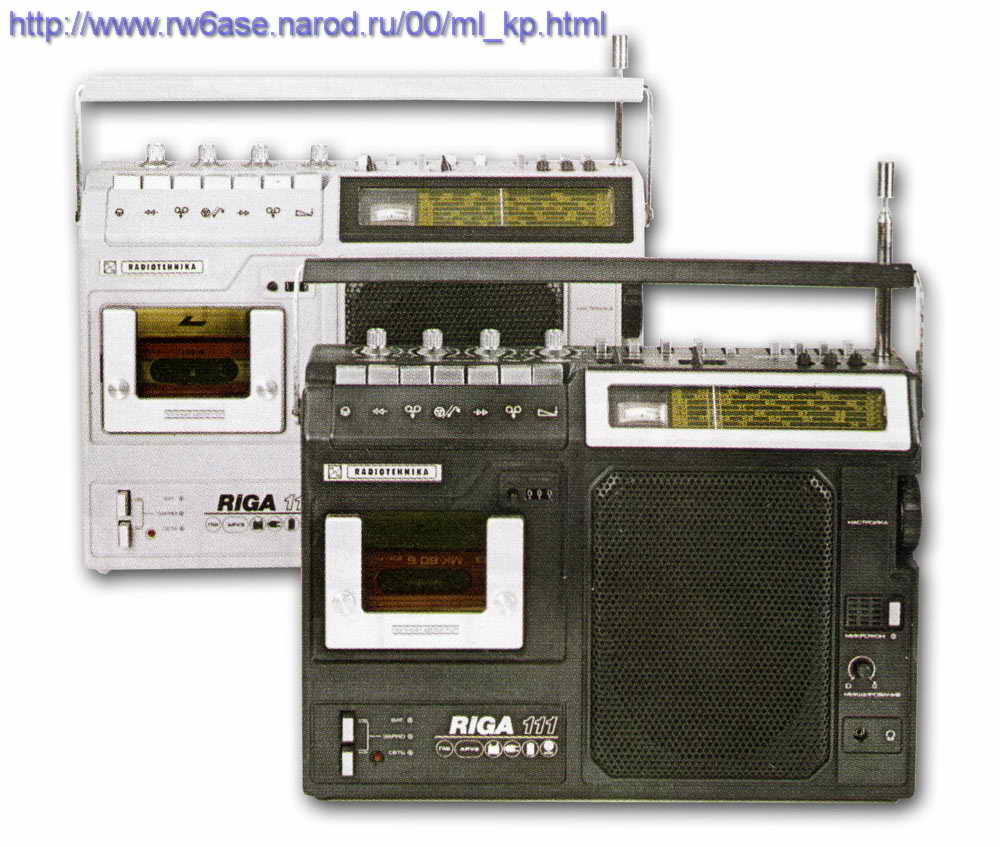

1984 г. Рига-111
Переносная кассетная магнитола "Рига-111" с начала 1984 года выпускалась Рижским радиозаводом имени А.С.Попова. Магнитола является обновлением модели "Рига-110" и состоит из радиоприёмника, осуществляющего приём радиостанций в диапазонах ДВ, СВ, КВ-1...КВ-4, УКВ и кассетного магнитофона. Конструкцией магнитолы предусмотрены: 3 фиксированные настройки в диапазонах ДВ, СВ и УКВ. Автоматическая подстройка частоты в УКВ диапазоне. Встроенный электретный микрофон. Автоматическая регулировка уровня записи. Стрелочный индикатор настройки, записи и питания. Автостоп по окончании кассеты, зажёвывании и обрыве магнитной ленты. Возможность подключения акустической системы и головных телефонов. Питание магнитолы осуществляется от сети 220 В или 6 элементов ''А-373''. Чувствительность в диапазонах: ДВ - 2 мВ/м, СВ - 1,5 мВ/м, КВ - 0,35 мв/м, УКВ - 100 мкВ. Диапазон воспроизводимых звуковых частот в АМ тракте 200...3550 Гц, ЧМ 125...12500 Гц, магнитной записи на ЛВ - 63...10000 Гц. Номинальная выходная мощность - 1 Вт. Габариты магнитолы - 386х280х120 мм, её масса - 6,5 кг.

Фото №2

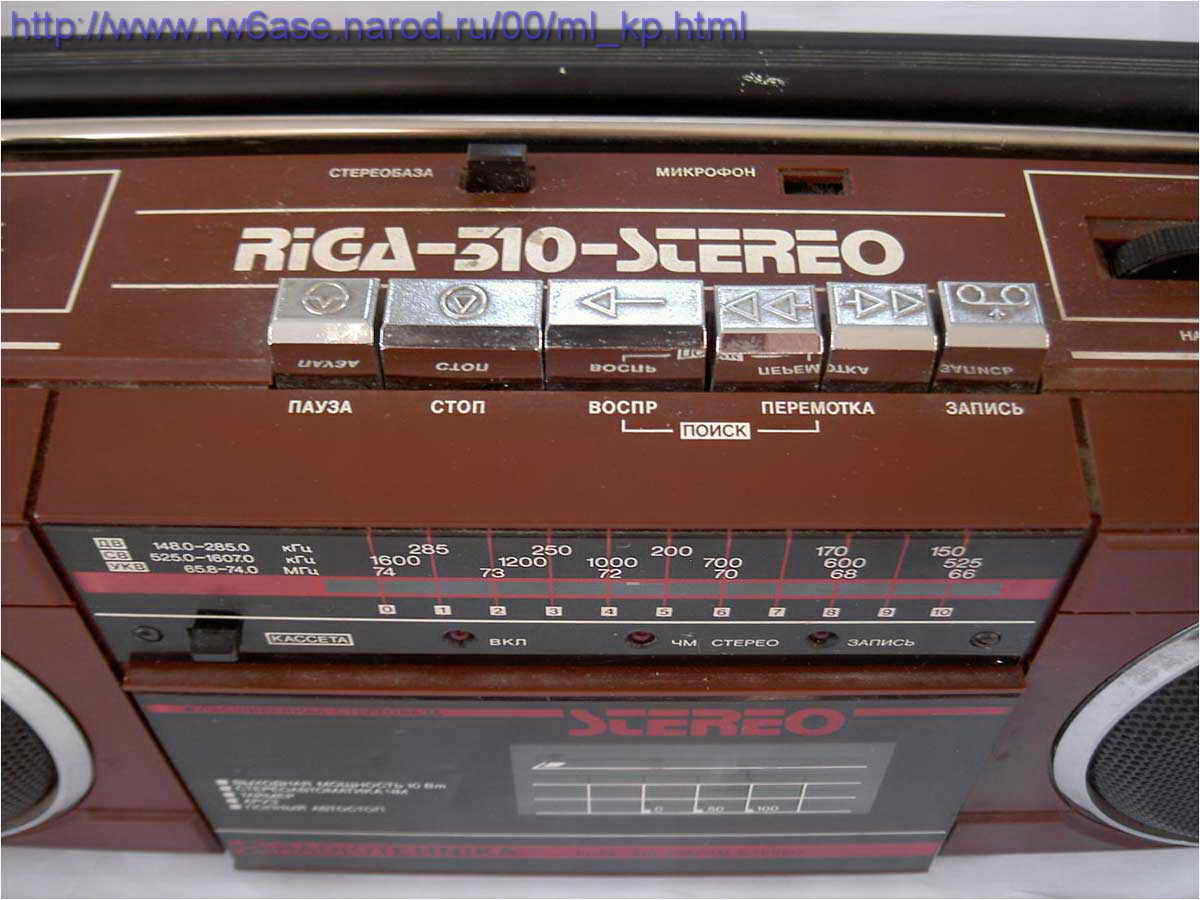

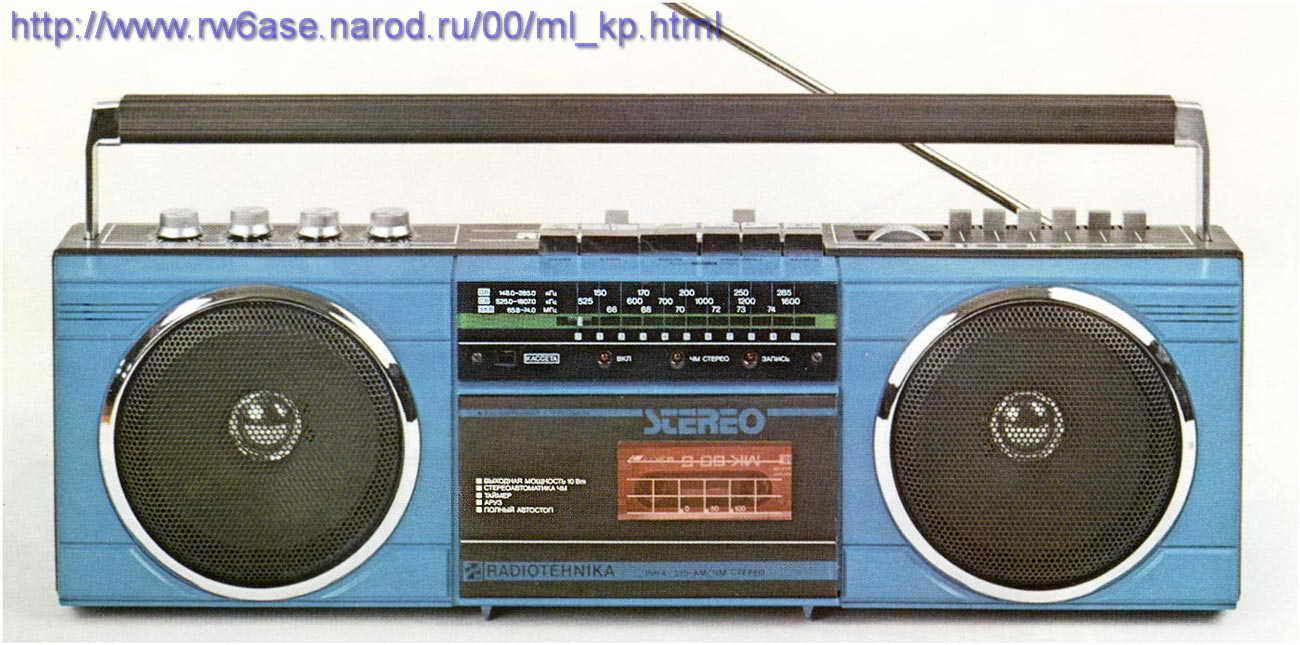

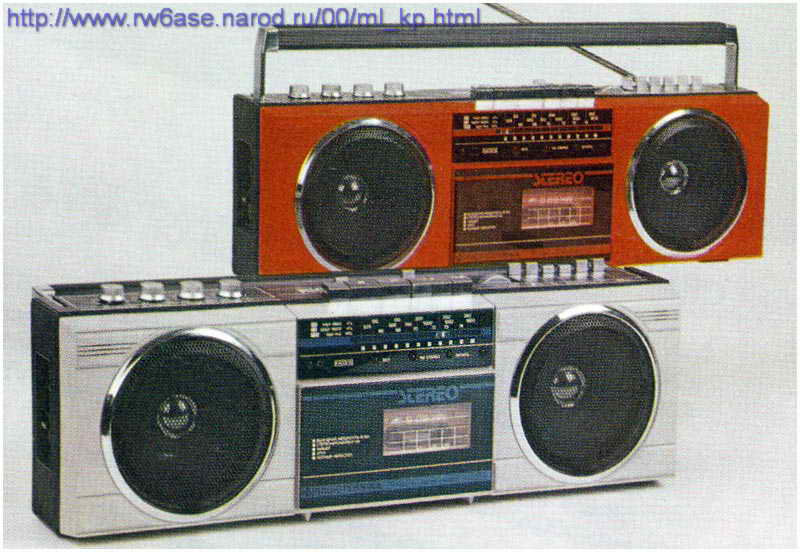

1984 г. Рига-310-стерео
Портативная кассетная магнитола "Рига-310-стерео" с 1984 года выпускал Рижский радиозавод имени А.С.Попова. Магнитола ''Рига-310-стерео'' объединяет трёхдиапазонный ДВ, СВ, УКВ-ЧМ радиоприёмник и кассетный магнитофон, на основе ЛПМ производства ВНР. Это первая в CCCР модель 3 группы сложности, где имеется автоматическая регулировка уровня записи, электрическое расширение стереобазы, полный автостоп с отключением от электрической сети, режим ускоренного поиска по фрагментам фонограмм; имеется таймер позволяющий программировать выключение магнитолы через определённое время. Музыкальная мощность усилителя магнитолы 2х5 Вт, полоса воспроизводимых частот AM тракта: 120...5000 Гц, ЧМ 120...16000 Гц, записи 40...12500 Гц, коэффициент детонации ±0,2%. Габариты магнитолы 500х164х122 мм, вес 3,6 кг.

Фото №2

Фото №3

Фото №4

Фото №5
