1982 г. ВЭФ-280
Переносная кассетная магнитола "ВЭФ-280" (VEFONTA-280) с 1982 года выпускалась Рижским ПО "ВЭФ". Магнитола выпущена опытной серией в конце 1982 года. Серийный выпуск планировалось начать с I-кв 1983 года, но по разным причинам он не состоялся. Стереомагнитола ''ВЭФ-280'' предназначена для приёма в диапазонах ДВ, СВ1, СВ2, КВ1...КВ5, УКВ, а также для записи и воспроизведения стереофонических фонограмм. В магнитоле применён венгерский ЛПМ 1S35-113/GMF-050/76. В приёмнике применено электронное переключение АМ-ЧМ трактов. Имеется система АПЧ, отключаемая система БШН, фиксированные настройки в УКВ-ЧМ диапазоне, световой индикатор настройки и стереорежима, светодиодный индикатор состояния автономного источника питания когда ещё обеспечивается нормальная запись, автоматическая регулировка уровня записи. Реальная чувствительность радиоприёмника при приёме на магнитную антенну в диапазонах: ДВ - 0.6 мВ/м, СВ - 0.3 мВ/м, на телескопическую антенну в диапазонах: КВ - 50 мкВ/м, УКВ - 50 мкВ/м. Диапазон воспроизводимых частот тракта АМ - 125...4000 Гц, тракта УКВ ЧМ - 125...10000 Гц. Рабочий диапазон частот на линейном выходе магнитофона - 63...10000 Гц. Усилитель низкой частоты магнитолы развивает максимальную выходную мощность до 3 Вт для каждого канала. Питание от восьми элементов 373 или от сети. Габариты магнитолы 500х370х130 мм, масса 9 кг.

Фото №2

Фото №3

Фото №4

Фото №5

1982 г. Сокол-109
Переносная кассетная магнитола "Сокол-109" с начала 1982 года выпускало Московское ПО "Темп". Всеволновая магнитола 1-го класса ''Сокол-109'' предназначена для приёма программ радиостанций а также для записи и воспроизведения фонограмм. Магнитола состоит из приёмника и кассетной магнитофонной панели. В модели имеется автоматическая подстройка частоты и фиксированная настройка в УКВ днапазоне, регулировка тембров по НЧ и ВЧ, ручная и автоматическая регулировка уровня записи, автостоп, счетчик расхода ленты, электретный микрофон, стрелочный индикатор уровня записи, переключатель типа ленты и 2 шумоподавителя. Питание универсальное: от сети и от 6 элементов 373. Реальная чувствительность на внутреннюю антенну в диапазонах ДВ 1,5 мВ/м, СВ 0,7 мВ/м, на телескопическую в диапазонах KB 0,3 мВ/м, УКВ 0,01 мВ/м. Селективность по соседнему каналу (при расстройке на ± 9 кГц) 40 дБ. Номинальный диапазон частот тракта AM 100...4000 Гц, ЧМ 100...12000 Гц, магнитной записи 63...12500 Гц. Номинальная выходная мощность - 2 Вт. Скорость протяжки ленты - 4,76 см/с. Коэффициент детонации ±0,3%. Габариты у магнитолы 455х290х124 мм. Масса с батареями - 7,5 кг. Первоначальная цена модели 450 рублей. В 1983 году стоимость магнитолы снизилась до 320 рублей.

Фото №2

Фото №3

1982 г. Томь-206-стерео
Кассетная магнитола "Томь-206-стерео" с 1982 года выпускалась Томским радиотехническим заводом. Магнитола разработана в 1980 году. Она рассчитана на приём вещательных станций на СВ, КВ-1, КВ-2 и УКВ диапазонах, на запись или воспроизведение различных звуковых программ. В радиоприёмнике имеется фиксированная настройка на три радиостанции в ЧМ диапазоне, система бесшумной настройки и включение подсветки шкалы. В магнитофоне имеется счетчик метража ленты, шумопонижающие устройства и электретные микрофоны. Магнитола работает на две встроенные динамические головки 2ГД-40, внешние АС сопротивлением 4 0ма или на головные стереотелефоны. Питается магнитола от сети или от шести элементов 373. По такой же конструкции, схеме и внешнему оформлению с 1984 года Владимирским заводом точного машиностроения выпускалась магнитола ''Нерль-206-стерео''. Основные характеристики МЛ: Максимальная выходная мощность при автономном питании 2х1,5 Вт, при сетевом питании 2х4 Вт. Номинальный диапазон звуковых частот тракта AM 250...3550 Гц, ЧМ 80...12500 Гц, магнитной записи 63...10000 Гц. Коэффициент детонации ±0,35%. Габариты модели 430х260х130 мм. Масса 7 кг. Розничная цена 450 рублей.

Фото №2

Фото №3

1983 г. VEF SIRINGA-390С
Портативная магнитола "VEF SIRINGA-390С" с I-кв 1983 года выпускалась Рижским заводом "ВЭФ". Магнитола состоит из всеволнового приёмника с ЧМ/АМ трактами 2-й группы сложности и стереофонического кассетного магнитофона 3-й группы сложности. Модель предназначена для приёма в диапазонах ДВ, СВ, КВ, УКВ и для записи и воспроизведения фонограмм. В модели предусмотрены АПЧ, БШН в диапазоне УКВ-ЧМ, расширение стереобазы, АРУЗ, переключение частоты генератора подмагничивания, автостоп по окончании ленты. Питание от сети через внешний блок питания или от 6 элементов 373. Органы управления расположены сверху, это переключатели магнитофон/радио, стереобаза, АПЧ, моно, переключатель диапазонов, регуляторы баланса и громкости, управление магнитофоном. На передней панели расположена ручка настройки приёмника, регуляторы тембра и индикаторы включения режима записи и стереоприёма. Имеется пятиполосный эквалайзер с частотами 100, 315, 1000, 3150 и 10000 Гц, гнёзда линейного входа и выхода, гнездо для головных телефонов. Скорость протяжки ленты 4,76 см/с, коэффициент детонации ±0.35%. Отношение сигнал/шум - 44 дБ. Диапазон рабочих звуковых частот тракта АМ 150...4000 Гц, тракта ЧМ 150...10000 Гц, магнитофона 63...10000 Гц. Номинальная выходная мощность 2х2 Вт, максимальная (при питании от сети) 2х3 Вт. Габариты магнитолы 450х140х143 мм, её масса 3,2 кг. Магнитола в связи с новыми ГОСТ-ами в 1986 году стала именоваться как "VEF SIRINGA RM-390С", а в начале 90-х переименована в модель "VEF SIRINGA RM-290С".

Фото №2

Фото №3

Фото №4

1983 г. Рига-120-стерео
Стереофоническая магнитола "Рига-120-стерео" с 1983 года выпускалась Рижским ПО "Радиотехника". Переносная стереомагнитола 1-го класса "Рига-120-стерео" предназначена для приёма обычных стереопередач, бифонических программ и стереопередач с расширенной зоной стереозвучания, а также для записи и воспроизведения монофонических и стереопрограмм с помощью встроенного кассетного магнитофона второго класса. Чувствительность со входа внешней антенны: в ДВ, СВ, KB - 100 мкВ, УКВ - 4 мкВ. Чувствительность с внутренней антенны в диапазонах: ДВ - 1,2 мВ/м, СВ - 0,7 мВ/м. Номинальная выходная мощность 2х1 Вт. Габаритные размеры магнитолы - 505x350x160 мм, её масса 8,5 кг. Розничная цена магнитолы 700 рублей, оптовая 500 рублей.

Фото №2

Фото №3

Фото №4

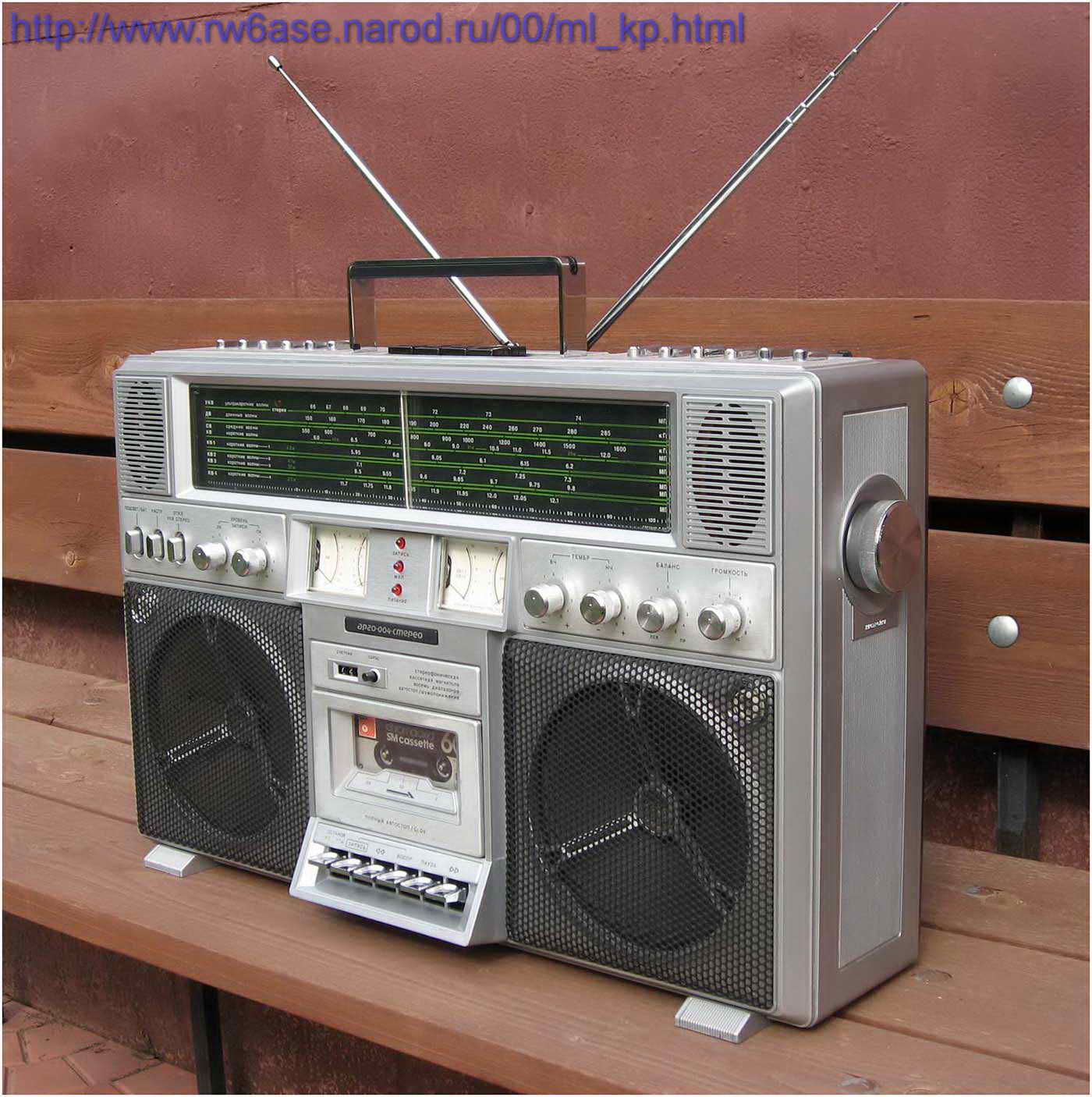

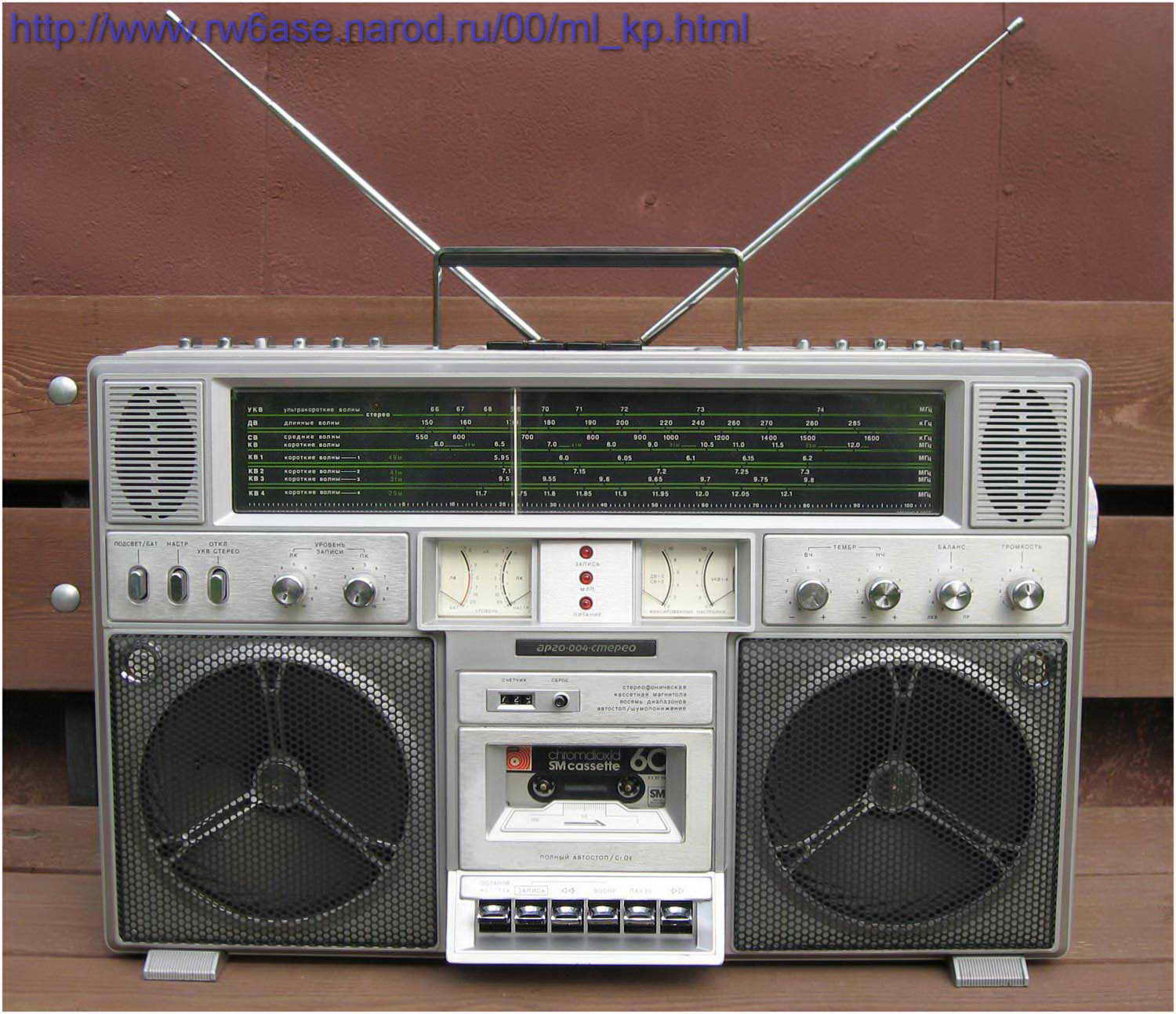

1984 г. Арго-002, 004-стерео
Магнитолы высшего класса "Арго-002-стерео" и "Арго-004-стерео" с 1984 года выпускал Ленинградский завод "Игротека". Стереофонические переносные кассетные магнитолы состоят из радиоприёмников рассчитанных на приём в диапазонах ДВ, СВ, КВ, обзорном 50...24,8 метров, 4-х растянутых 50,5...48,4, 42,3...41, 31,6...30,6, 25,6...24,8 метров и УКВ-ЧМ, а так же кассетных приставок, предназначенных для записи фонограмм на магнитные ленты в кассетах МК-60 и МК-90 и последующего воспроизведения записей через встроенные двухполосные громкоговорители. Радиоприёмники имеют электронную, а так же фиксированные настройки в диапазонах ДВ, СВ (2) и УКВ (4). В УКВ диапазоне имеется система АПЧ и БШН. Приём ведётся на внутреннюю магнитную антенну (ДВ, СВ) и на телескопические (KB,УКВ). Возможно подключение внешних антенн. В магнитолах имеются устройства автопереключения в режим ''стерео'' при приёме стереопрограмм, ступенчатые регуляторы полосы пропускания ПЧ тракта AM, тонкомпенсированные регуляторы громкости, раздельные регуляторы тембров по НЧ, ВЧ и регуляторы стереобаланса. Обе магнитолы имеют отключаемую систему АРУЗ, устройства шумопонижения, регуляторы уровня записи, 3-х декадный счётчик и автостоп при окончании ленты и неисправности кассеты. Модели снабжены отключаемыми устройствами расширения стереобазы а в магнитоле ''Арго-002-стерео'' имеется кроме того электронный таймер с табло на жидких кристаллах, обеспечивающий индикацию времени, включение и выключение магнитолы в заданное время. Питание от сети, 6 батарей А-373 и внешнего источника. Чувствительность в диапазоне: ДВ 2, СВ 1, KB 0,3, УКВ 0,005 мВ/м. Селективность по соседнему каналу 36 дБ. Номинальная выходная мощность 2х1,5 Вт. Диапазон частот в тракте AM 125...4000 Гц. ЧМ 80...12500 Гц. МП с лентой А4205-3Б 40...12500 Гц. А4212-3Б 40...14000 Гц. Коэффициент детонации 0,25%. Габариты любой модели - 519х327х170 мм. Масса - 8,5 кг. С 1985 года Брестский радиотехнический завод выпускал магнитолы "Берестье-002-стерео" и "Берестье-004-стерео" аналогичные описанным.

Фото №2

Фото №3

Фото №4
