Wallery	1.01.2016 - 20:01 [ показать ] 38

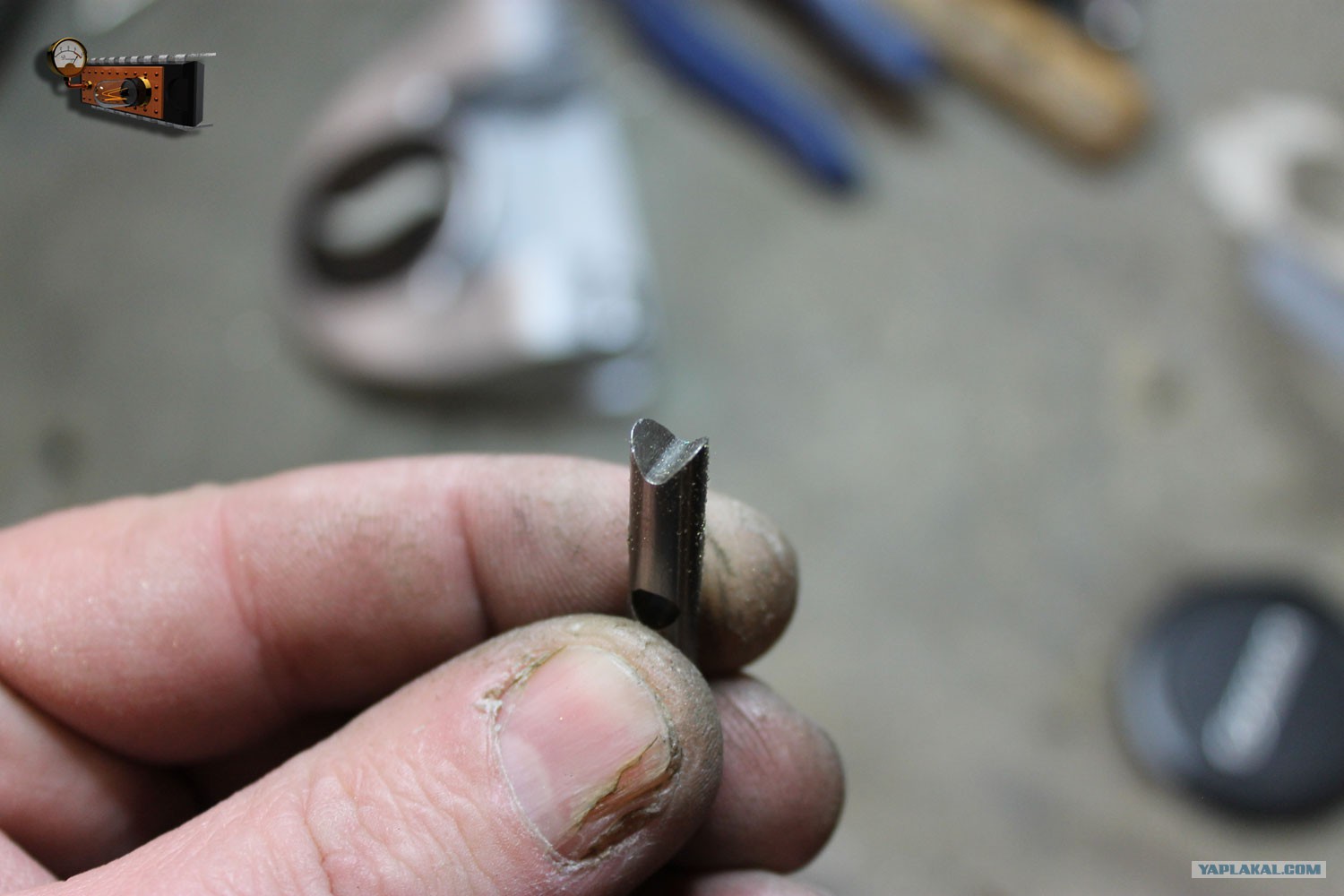

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2053	Мне же нужна вот эта часть – плунжер, который прокалывает бумагу.
	[^]

Wallery	1.01.2016 - 20:01 [ показать ] 23

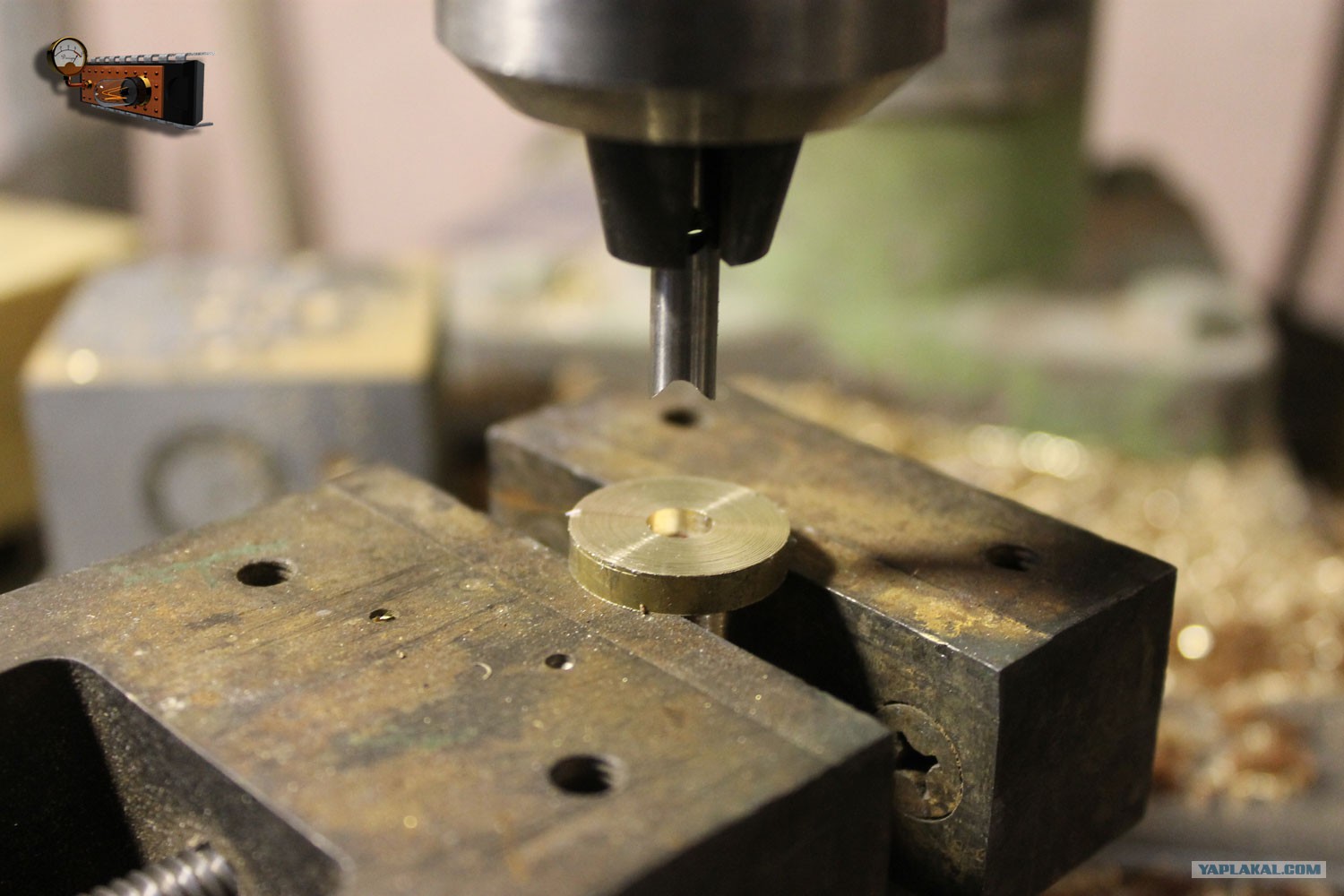

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2053	Он немного туповат, но заточить его не проблема. Зажимаю в тиски изготовленную втулку – у меня получился простейший вырубной пресс.
	[^]

Wallery	1.01.2016 - 20:01 [ показать ] 22

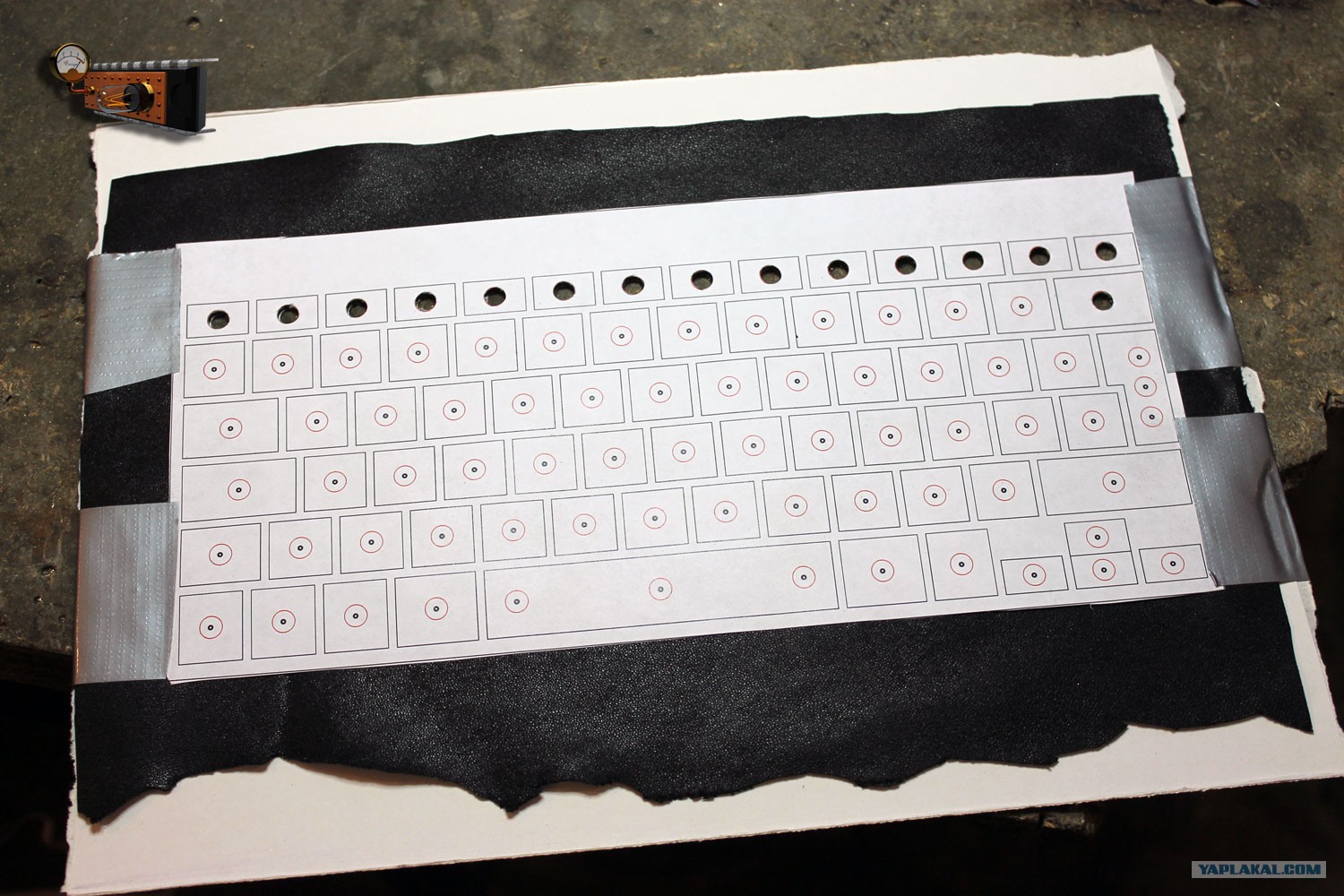

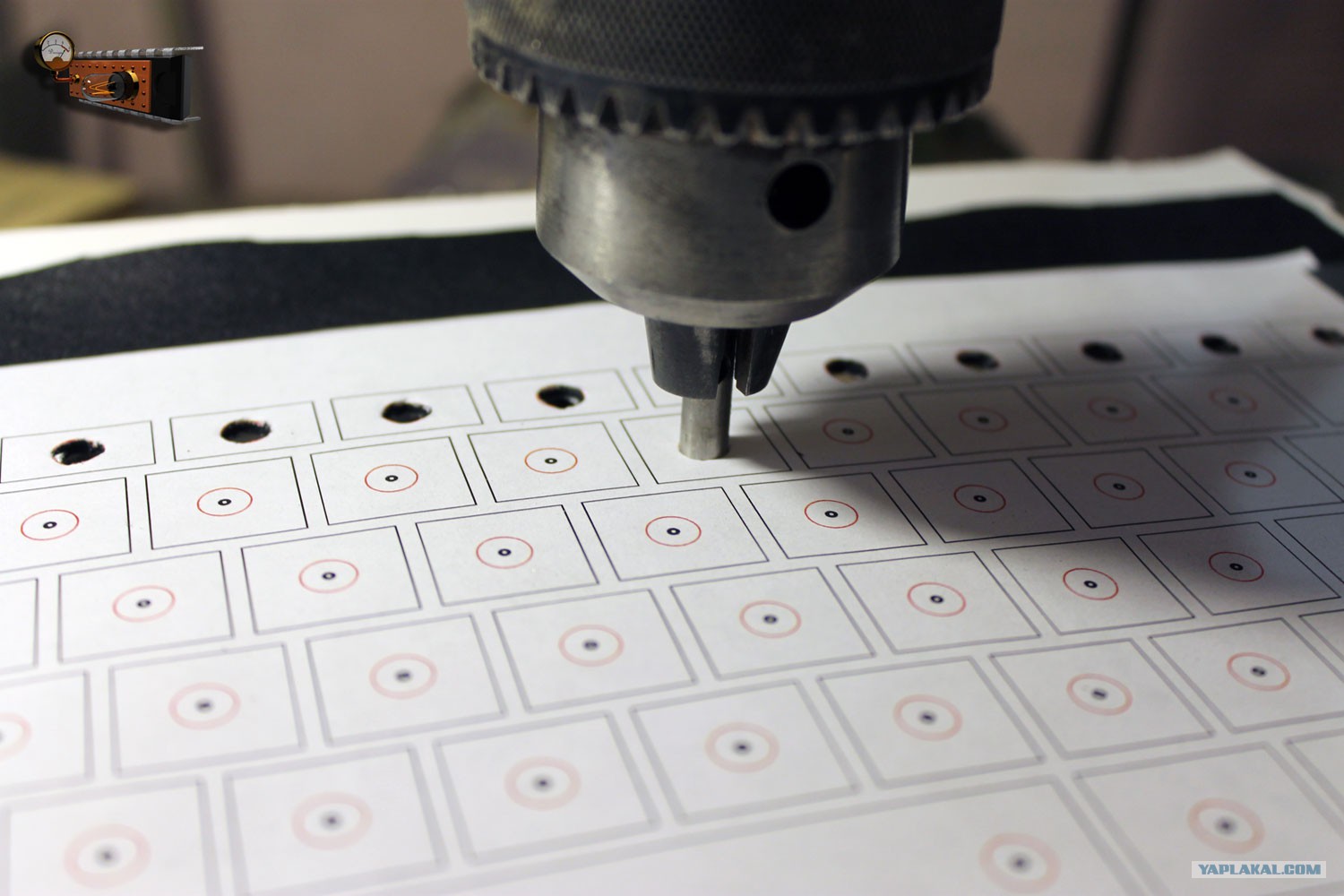

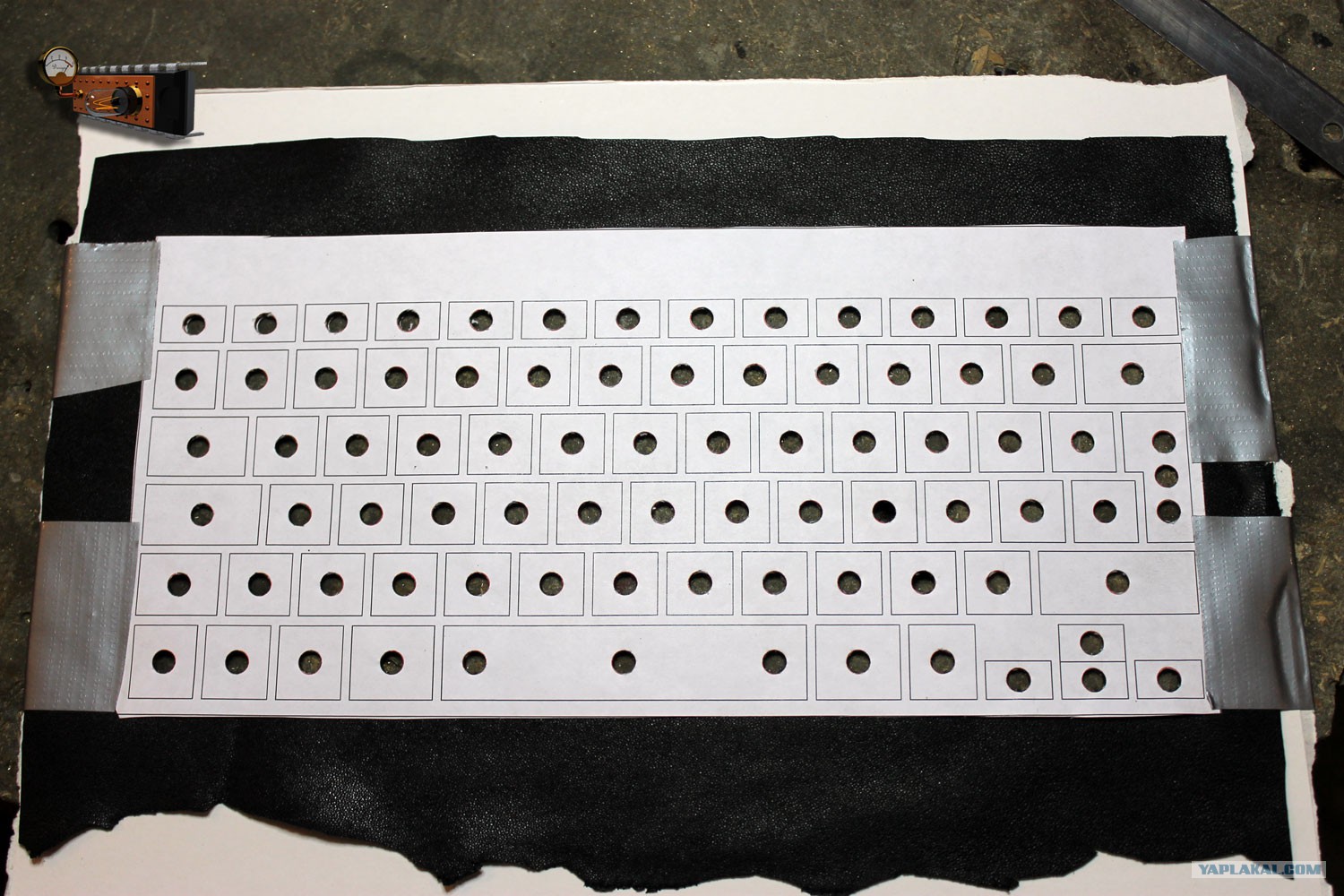

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2053	Кожу кладу на лист плотного картона, сверху размещаю отпечатанный на принтере шаблон и фиксирую этот бутерброд скотчем. Потом тщательно прицеливаясь прорубаю отверстия.
	[^]

Wallery	1.01.2016 - 20:01 [ показать ] 20
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2053	Получается быстро и точно!
	[^]

Wallery	1.01.2016 - 20:01 [ показать ] 18
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2053	02
	[^]

Wallery	1.01.2016 - 20:02 [ показать ] 27
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2053	После этого делаю боковые части будущей клавиатуры.
	[^]

Wallery	1.01.2016 - 20:02 [ показать ] 29
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2053	Кожу клею на контактный клей.
	[^]

Wallery	1.01.2016 - 20:02 [ показать ] 41

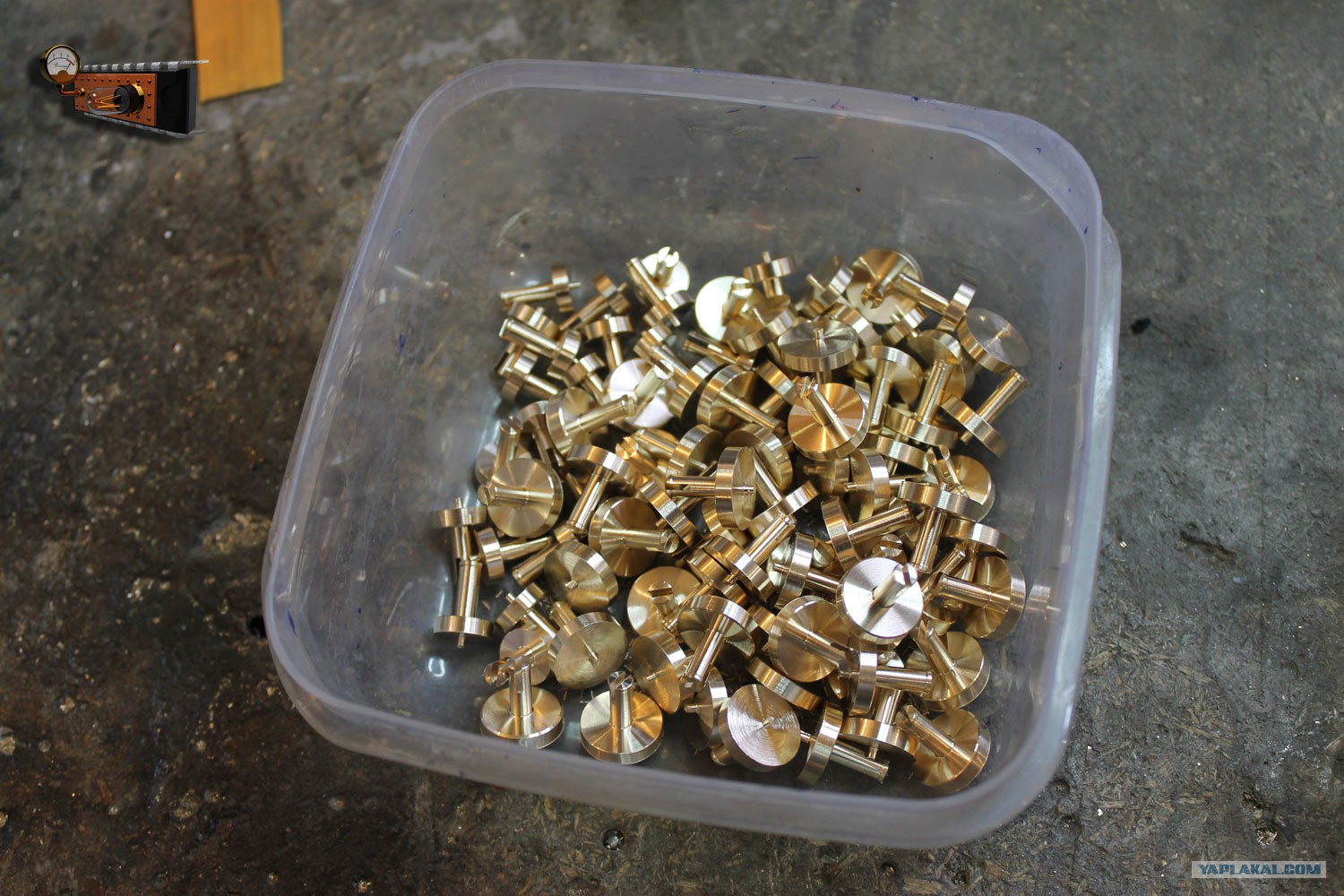

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2053	Теперь дошла очередь до кнопок. Сделать их не то, чтобы сложно, а долго и муторно повторять одну и туже операцию.
	[^]

Wallery	1.01.2016 - 20:02 [ показать ] 18

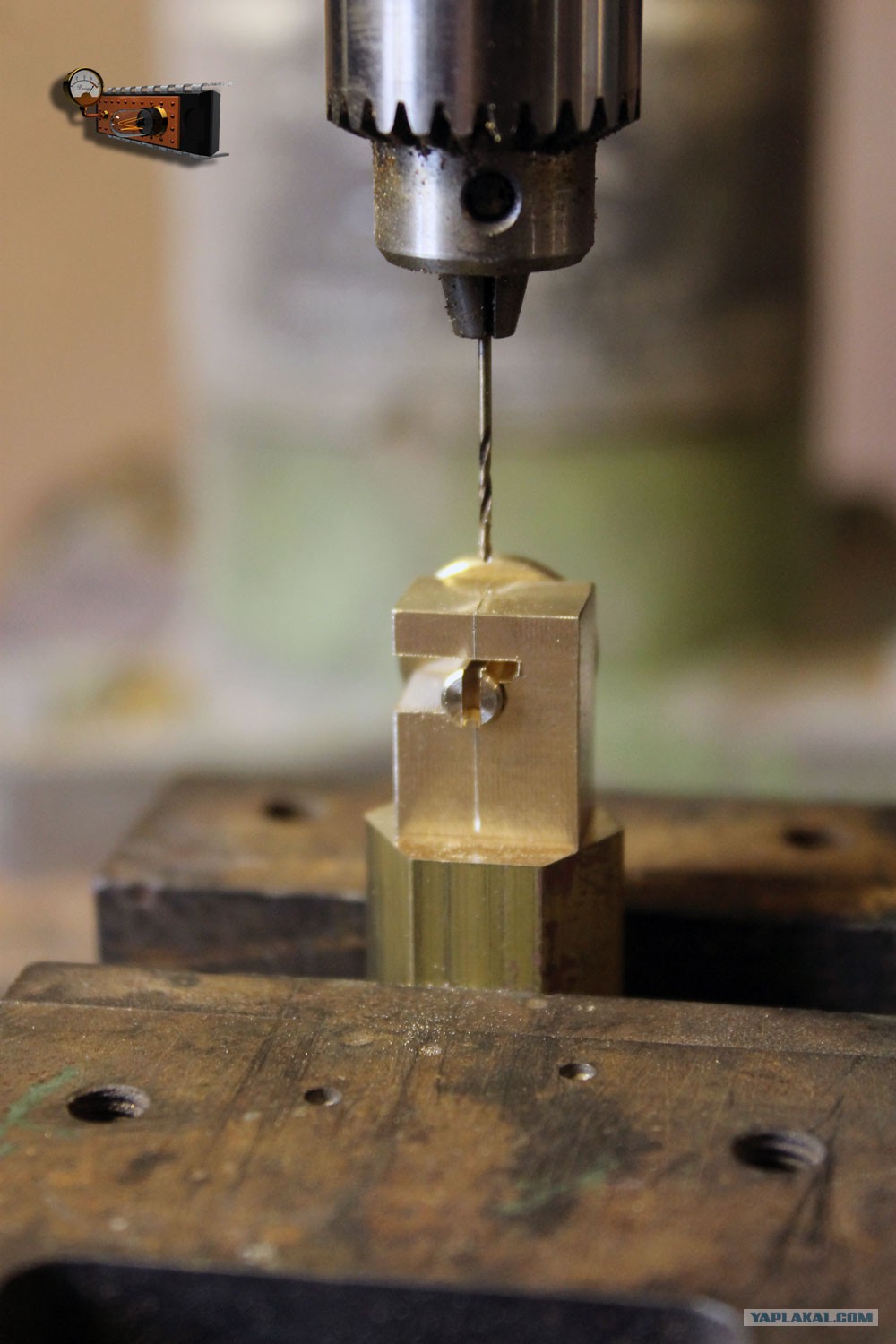

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2053	В ножке кнопки сделан разрез, он служит для крепления кнопки во втулке: вставляю кнопку и разжимаю получившиеся усики – и кнопка надёжно держится и не выскакивает. Но это ещё не всё, надо сделать так, чтобы кнопка не вращалась во втулке. Для этого по кондуктору сверлю отверстие диаметром 0.95 мм.
	[^]

Wallery	1.01.2016 - 20:03 [ показать ] 14
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2053	Потом нарезаю небольшие кусочки сварочной миллиметровой проволоки – это будут фиксирующие штифты. С помощью другого простого приспособления впрессовываю штифты в отверстия. Для того, чтобы упростить себе задачу я намагнитил пуансон и штифты не надо придерживать при запрессовке.
	[^]

Wallery	1.01.2016 - 20:03 [ показать ] 18

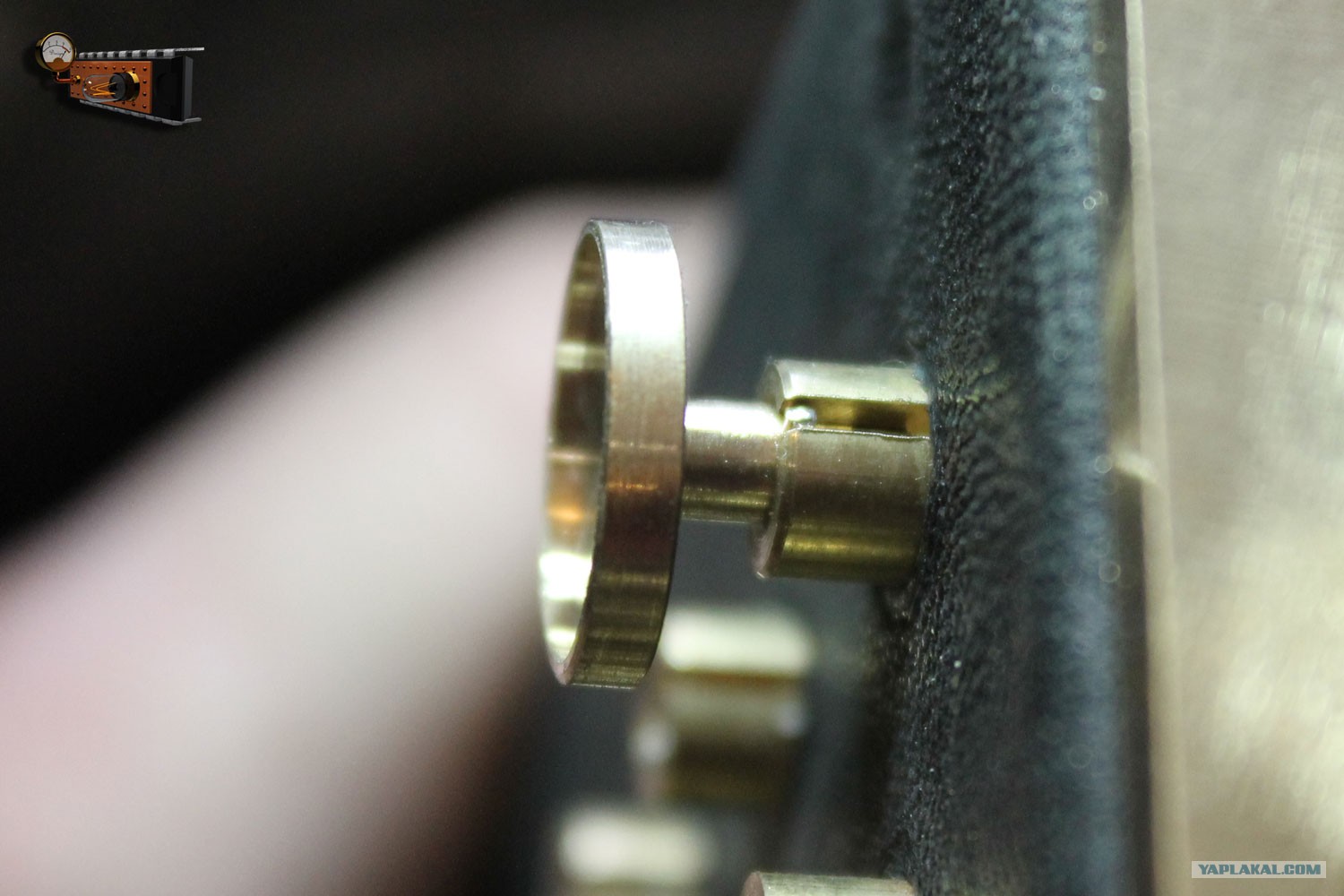

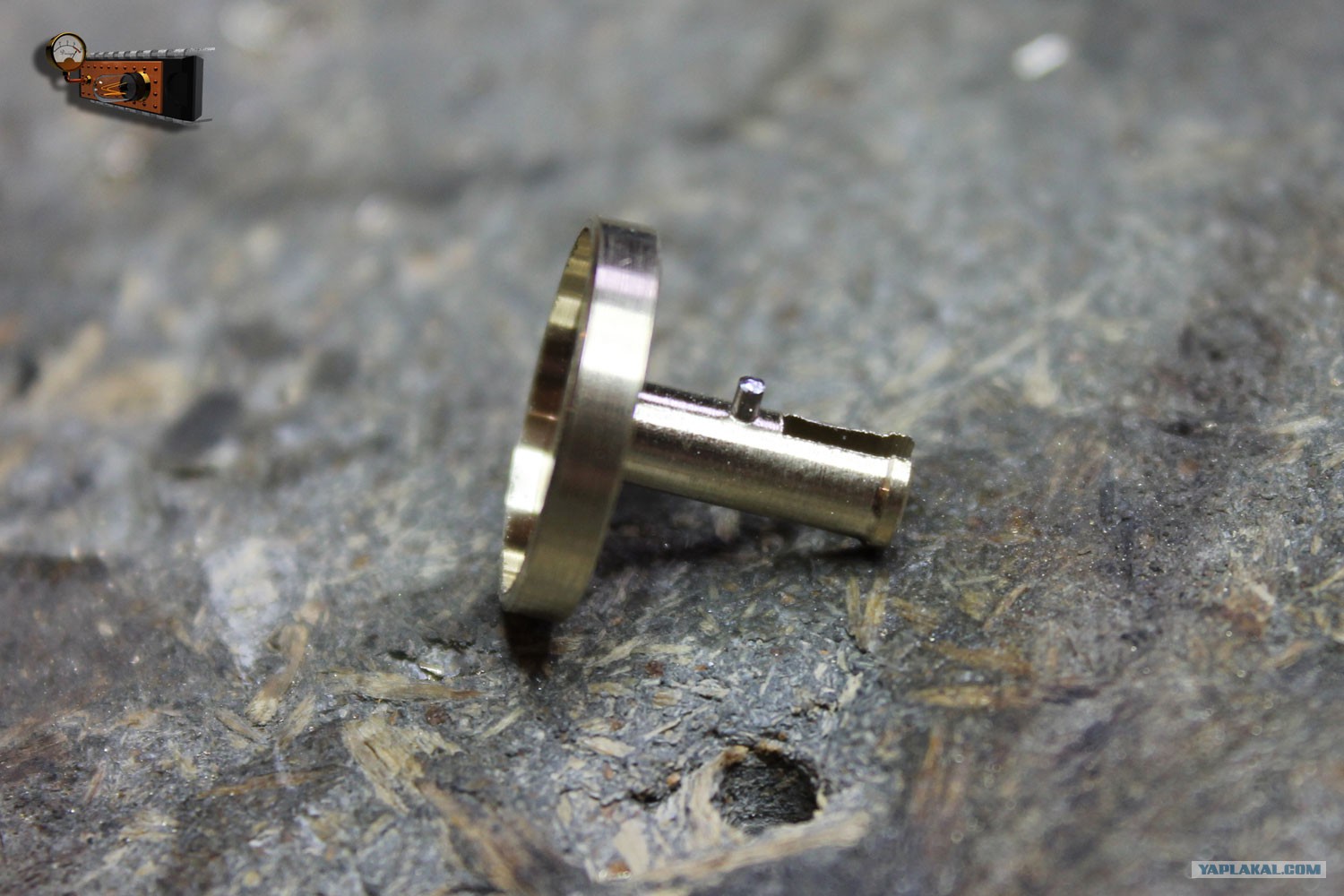

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2053	Вот готовая кнопка. На кончике ножки видно небольшое утолщение – именно оно и не даст выскочить кнопке после разжима усиков.
	[^]

Wallery	1.01.2016 - 20:03 [ показать ] 29
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2053	Штифт входит в паз и не даст кнопке вращаться.
	[^]

Wallery	1.01.2016 - 20:03 [ показать ] 27

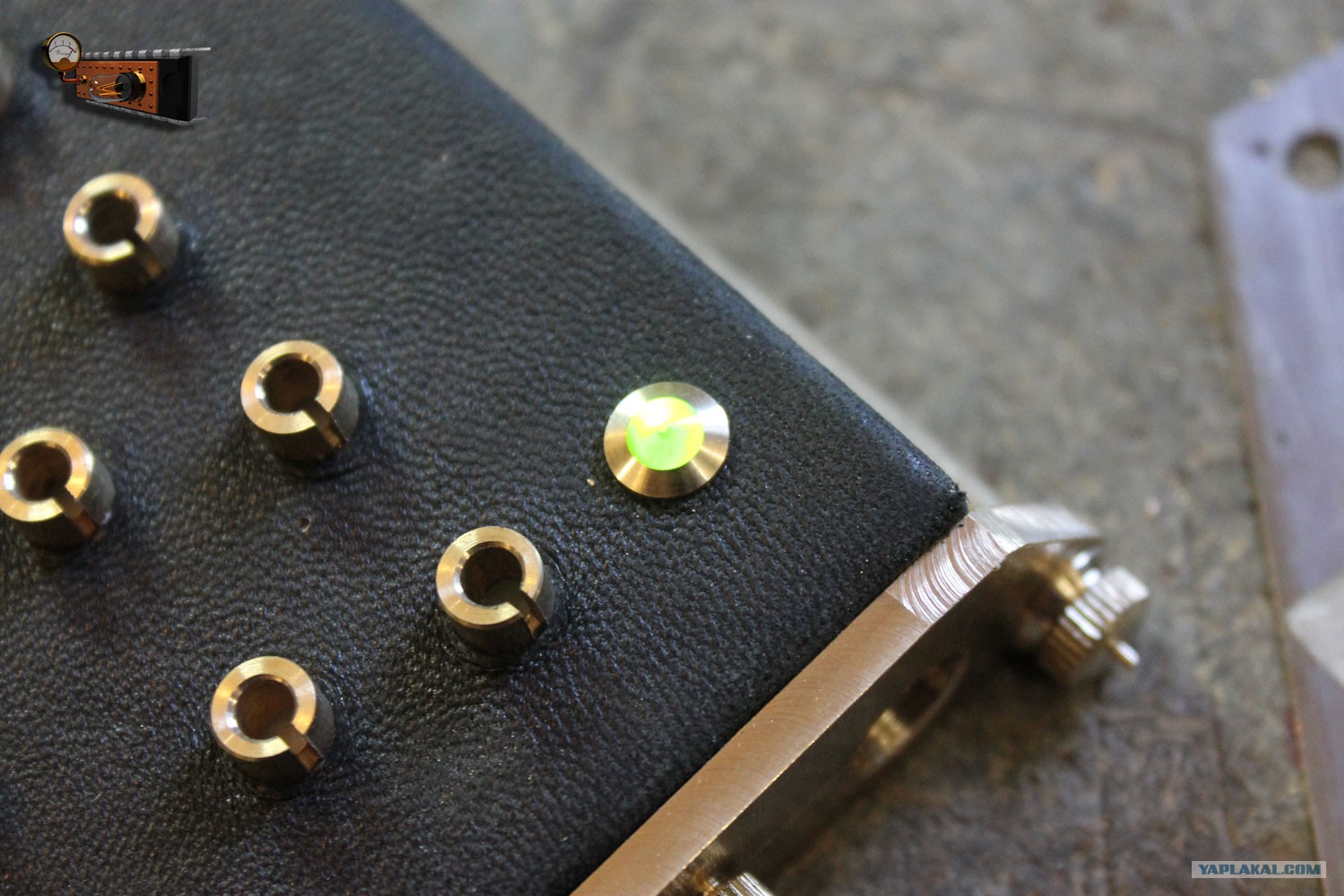

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2053	В одно из отверстий вывожу светодиод включения клавиатуры.
	[^]

Wallery	1.01.2016 - 20:03 [ показать ] 25

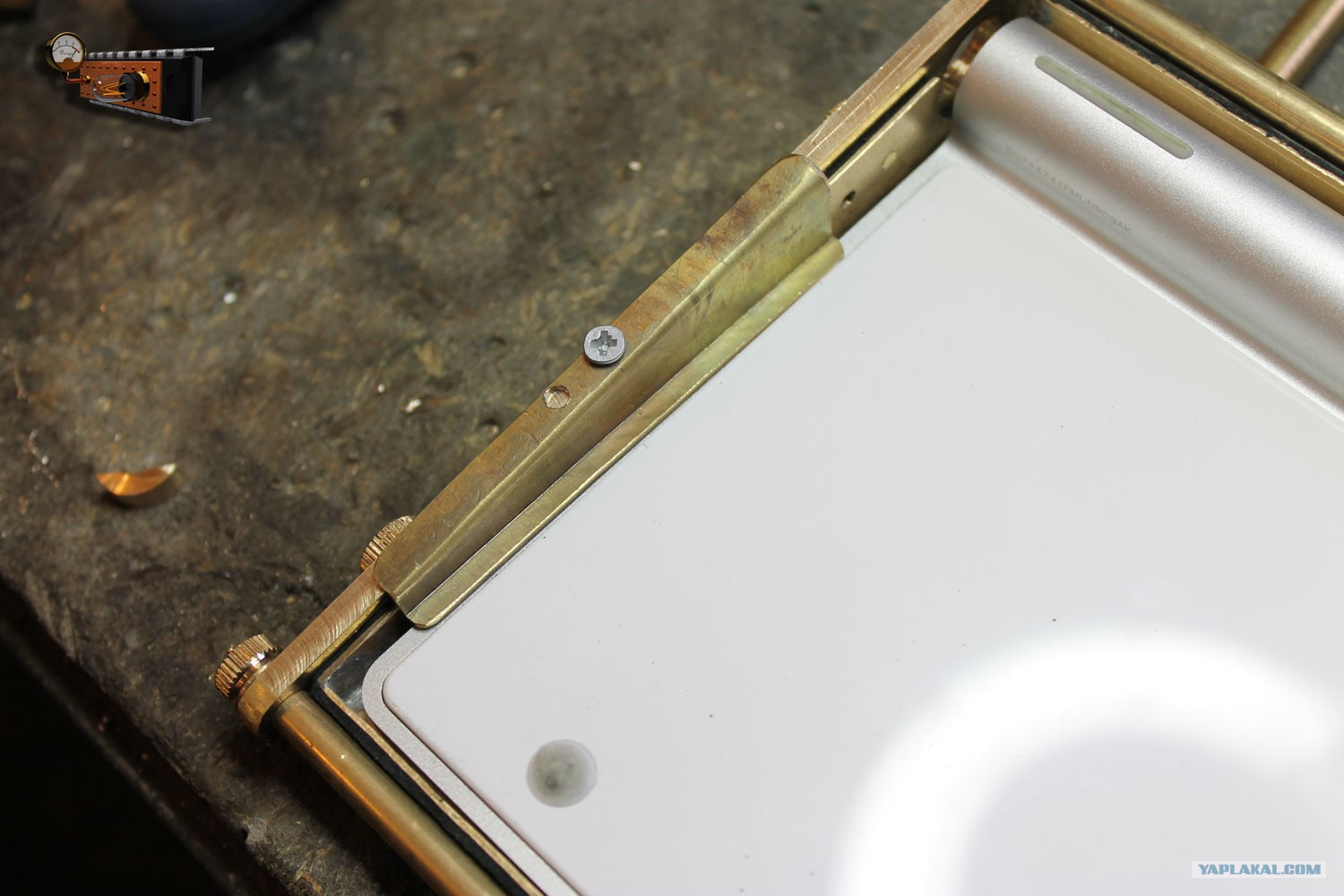

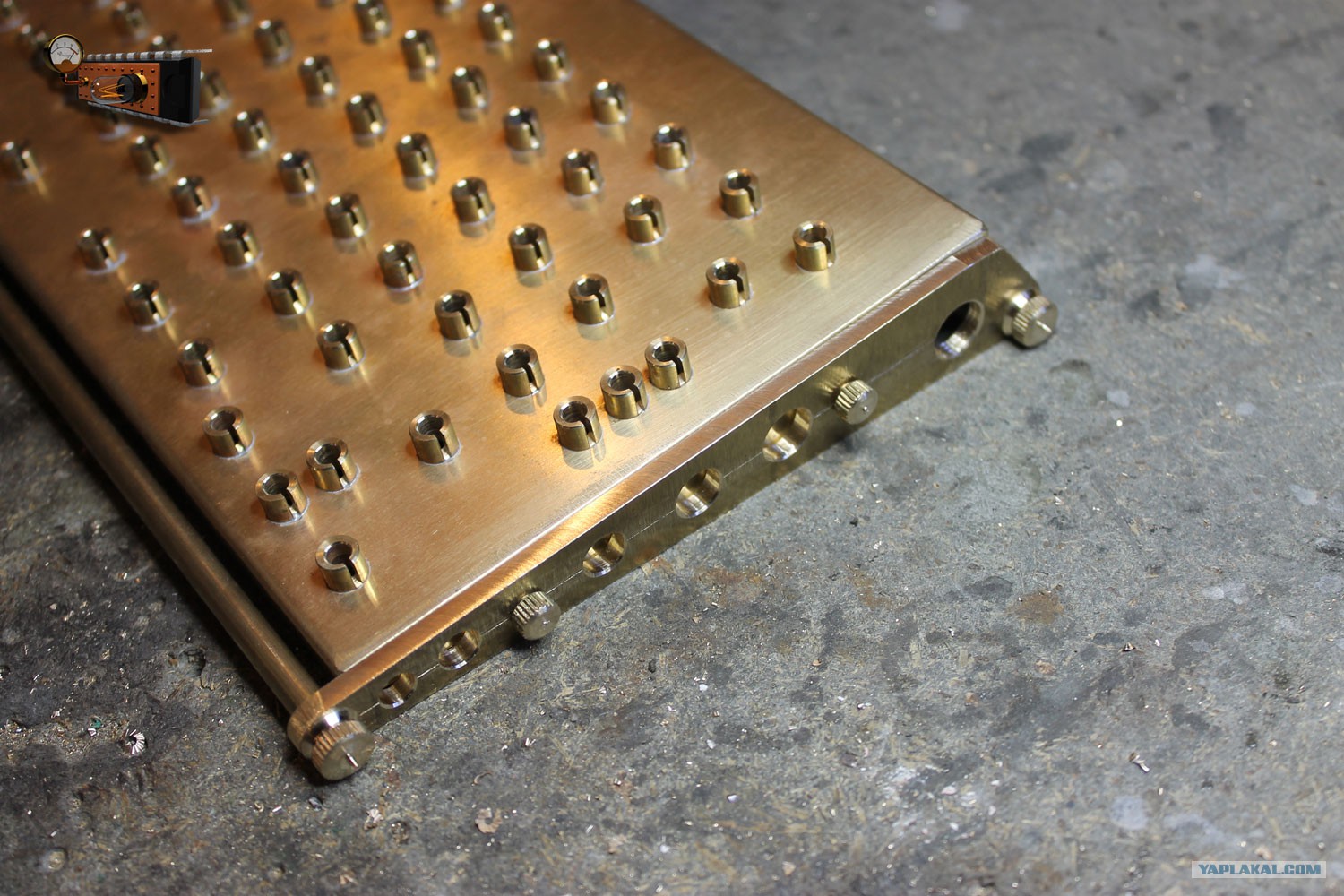

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2053	Крепление клавиатуры в корпусе простое – две фигурные планки по бокам.
	[^]

Wallery	1.01.2016 - 20:04 [ показать ] 52

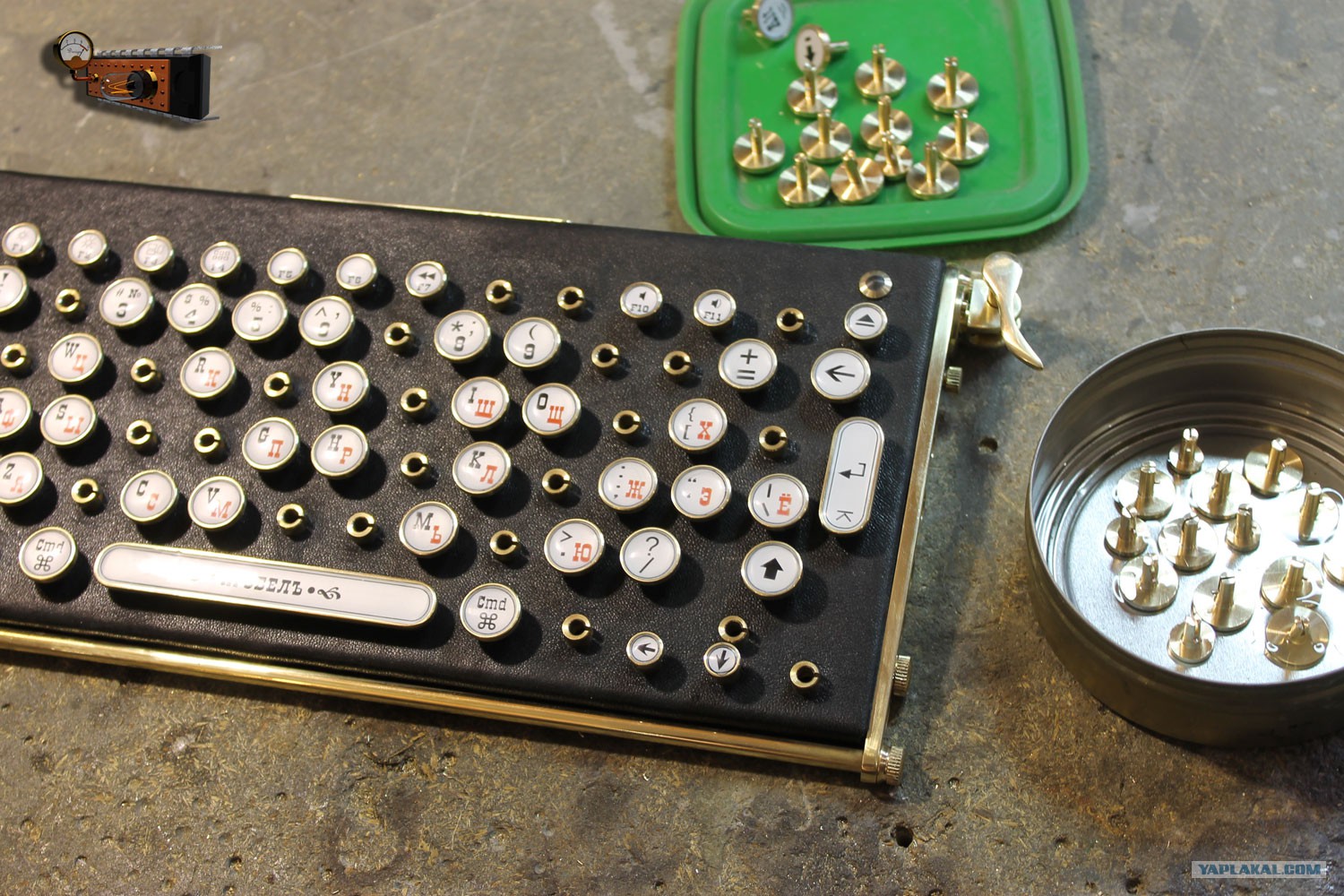

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2053	Вставляю кнопки на свои места.
	[^]

Wallery	1.01.2016 - 20:04 [ показать ] 82

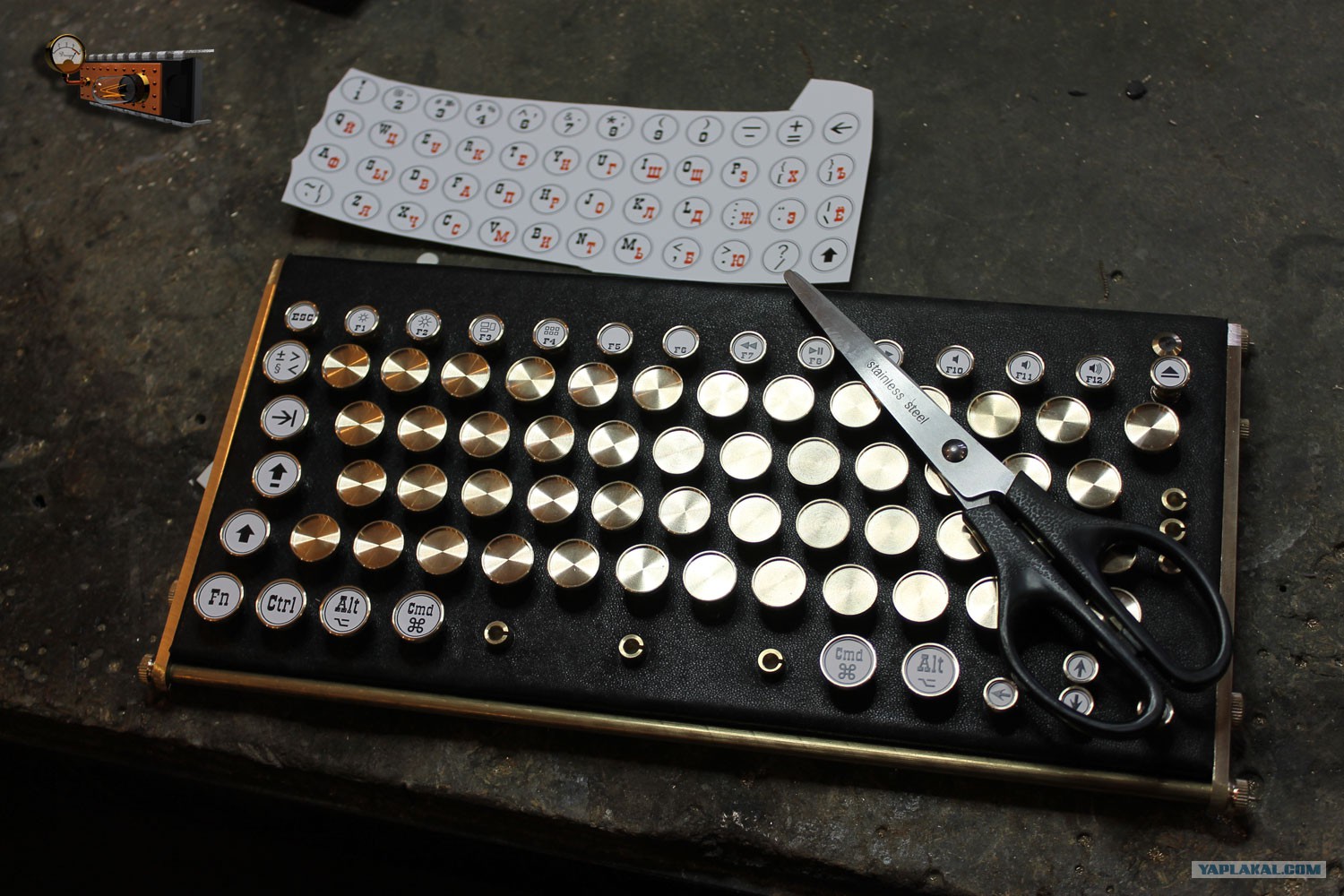

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2053	Потом печатаю на самоклеящейся белой плёнке изображение кнопок и приклеиваю на свои места. Пока вырезал почувствовал себя мастером Цзяньчжи.
	[^]

Wallery	1.01.2016 - 20:04 [ показать ] 61
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2053	Плёнка вклеивается на дно углубления в торце кнопки. Для придания кнопке долговечности заливаю изображение акрилом, который твердеет от ультрафиолета. Устанавливаю кнопки строго горизонтально и тонкой иглой заполняю углубление до образования мениска из жидкого акрила.
	[^]

Wallery	1.01.2016 - 20:05 [ показать ] 62

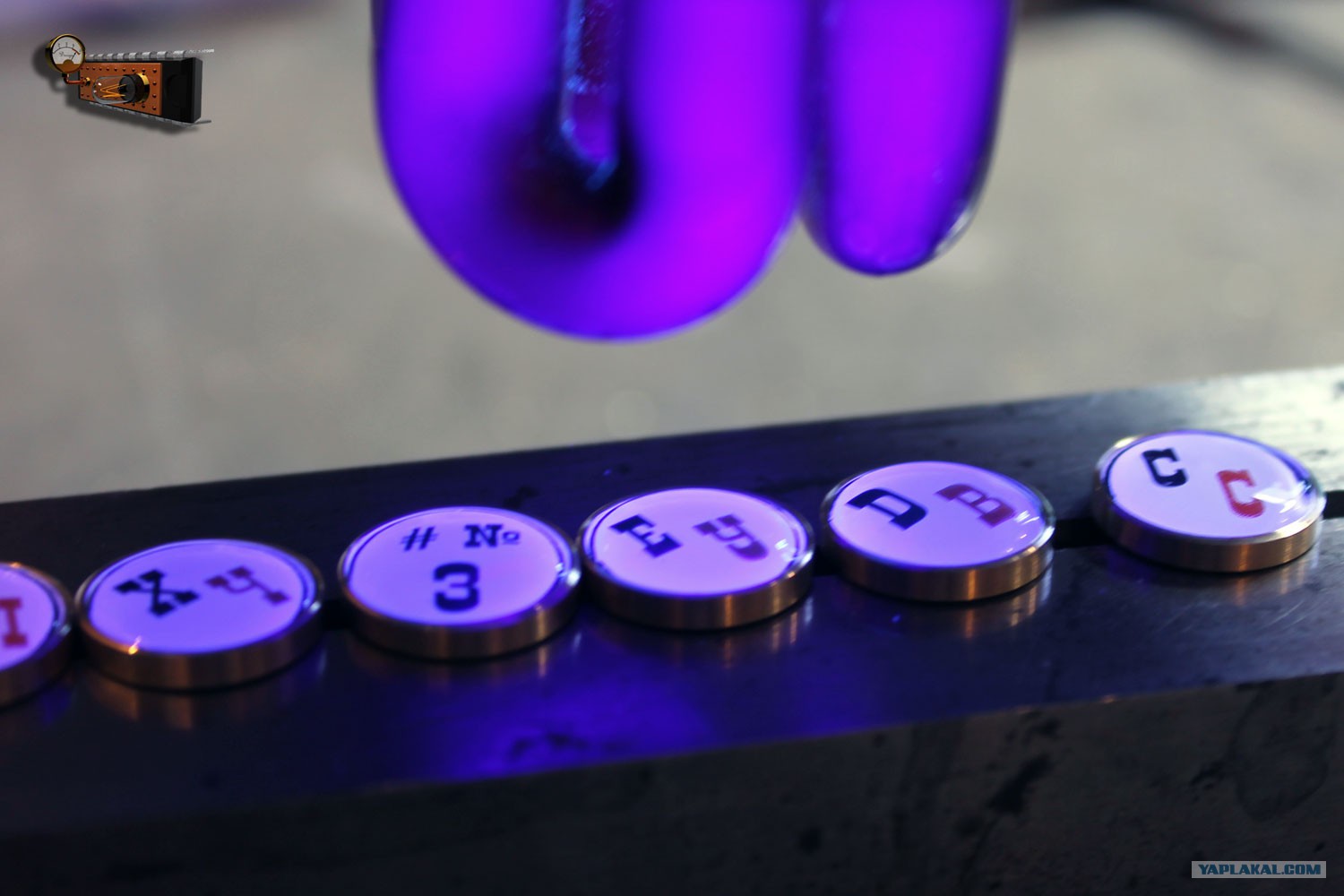

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2053	Потом освещаю ультрафиолетовой лампой и кнопка готова!
	[^]

Wallery	1.01.2016 - 20:05 [ показать ] 37

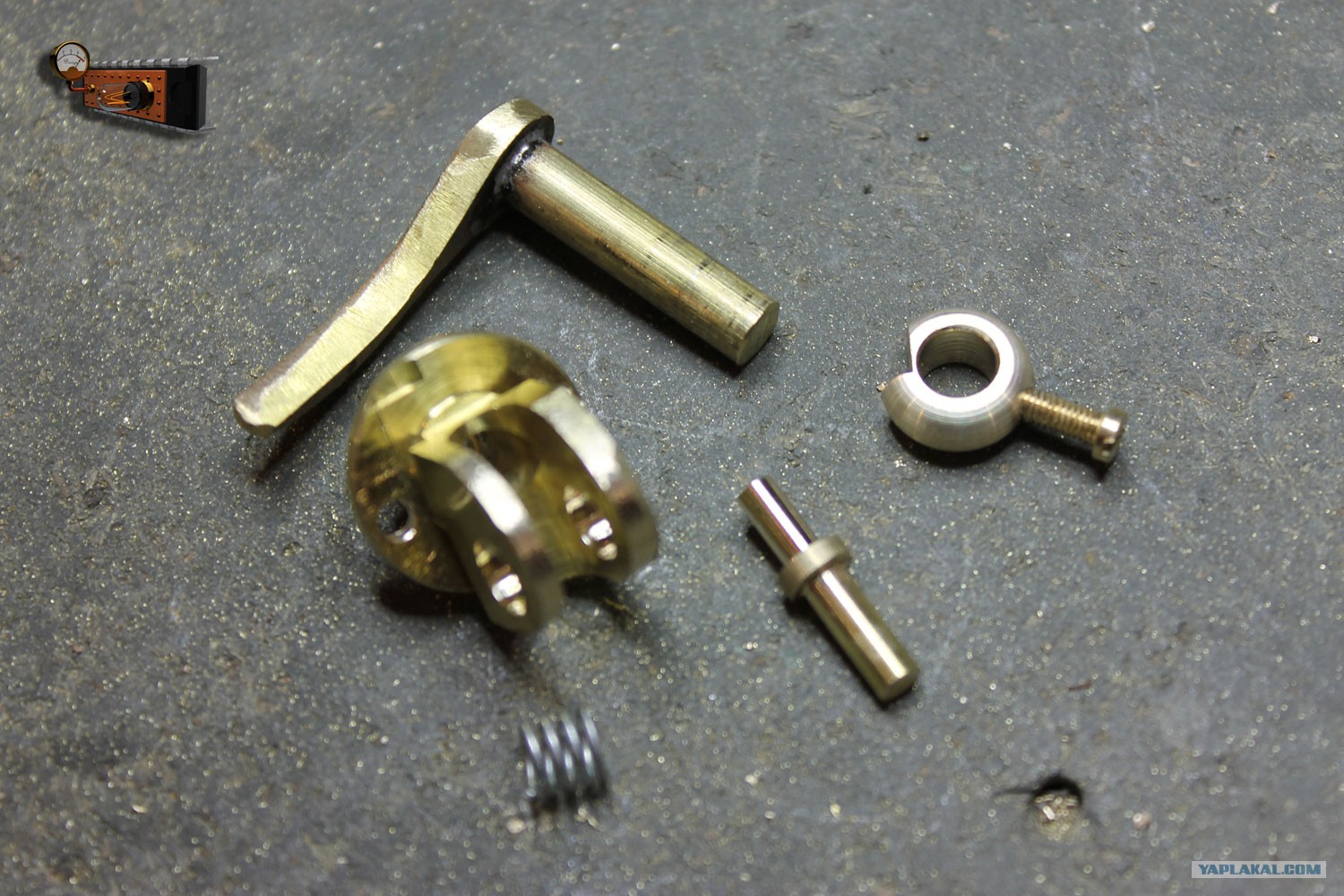

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2053	На этом снимке детали механизма включения клавиатуры, механизм будет стилизован под рычаг перевода каретки на механических печатных машинках.
	[^]

Wallery	1.01.2016 - 20:05 [ показать ] 26

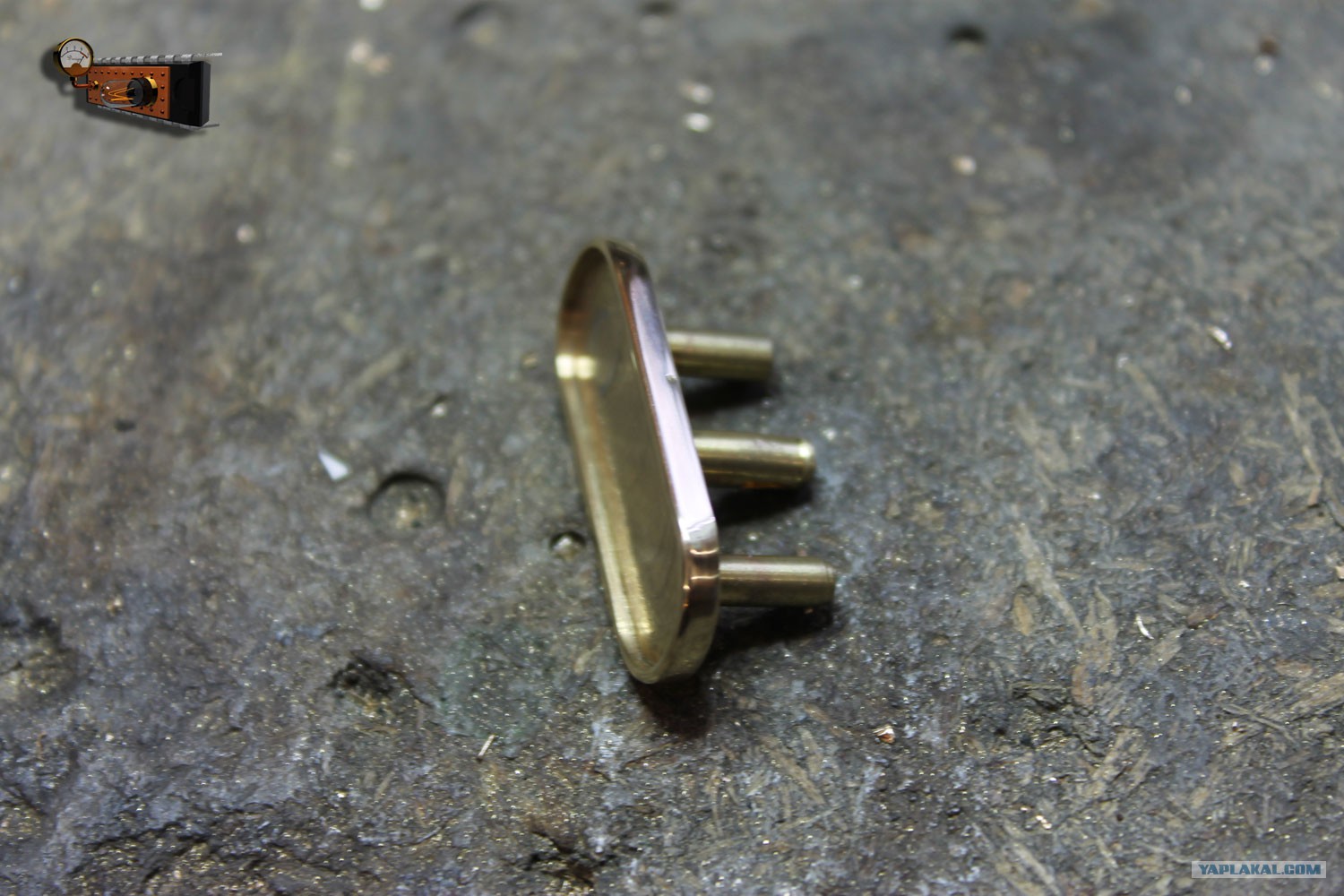

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2053	Осталось сделать две последние клавиши: пробел и Enter. Они будут иметь три опорные ножки.
	[^]

Wallery	1.01.2016 - 20:05 [ показать ] 33
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2053	Всё, приступаю к окончательной сборке!
	[^]

Wallery	1.01.2016 - 20:06 [ показать ] 257

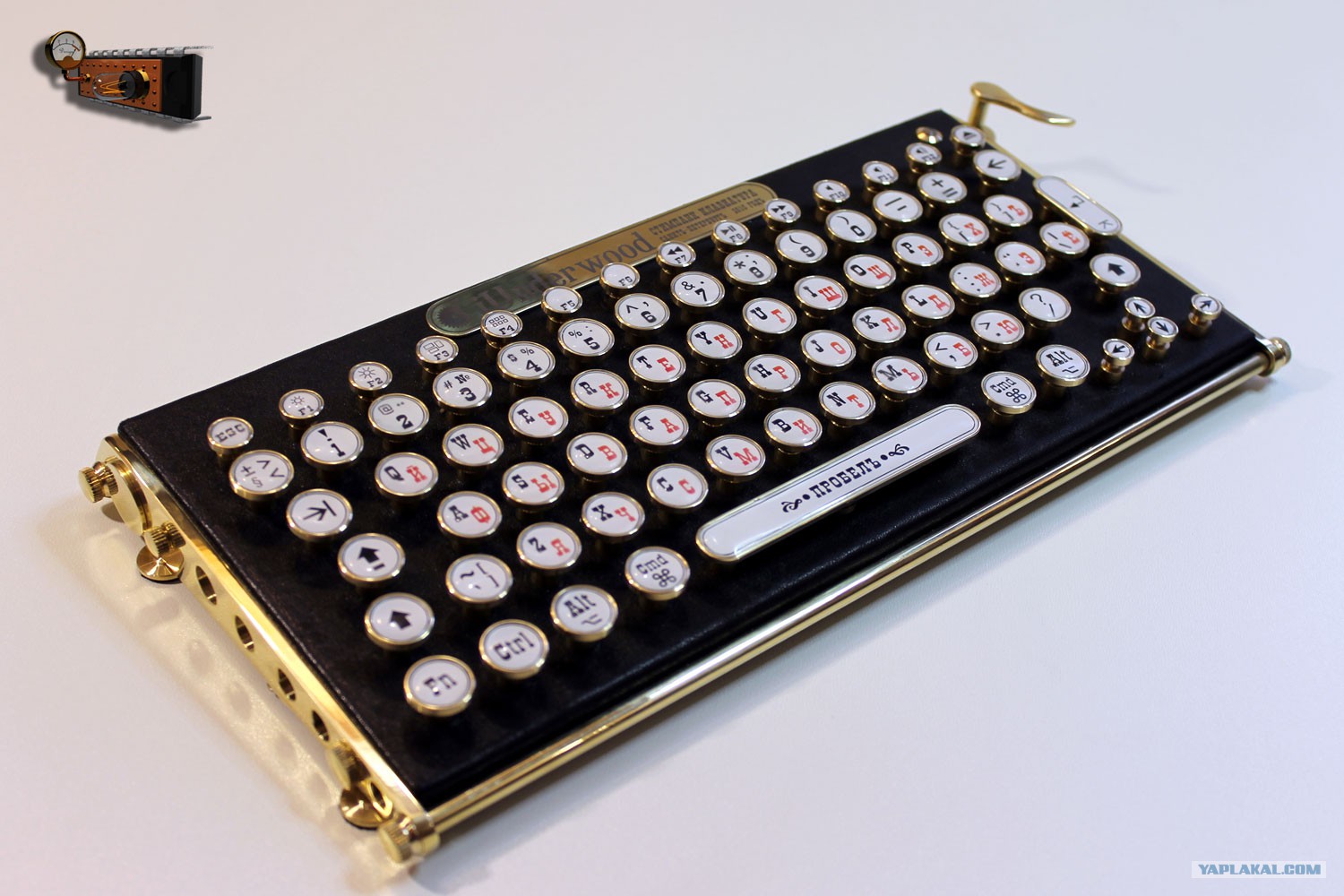

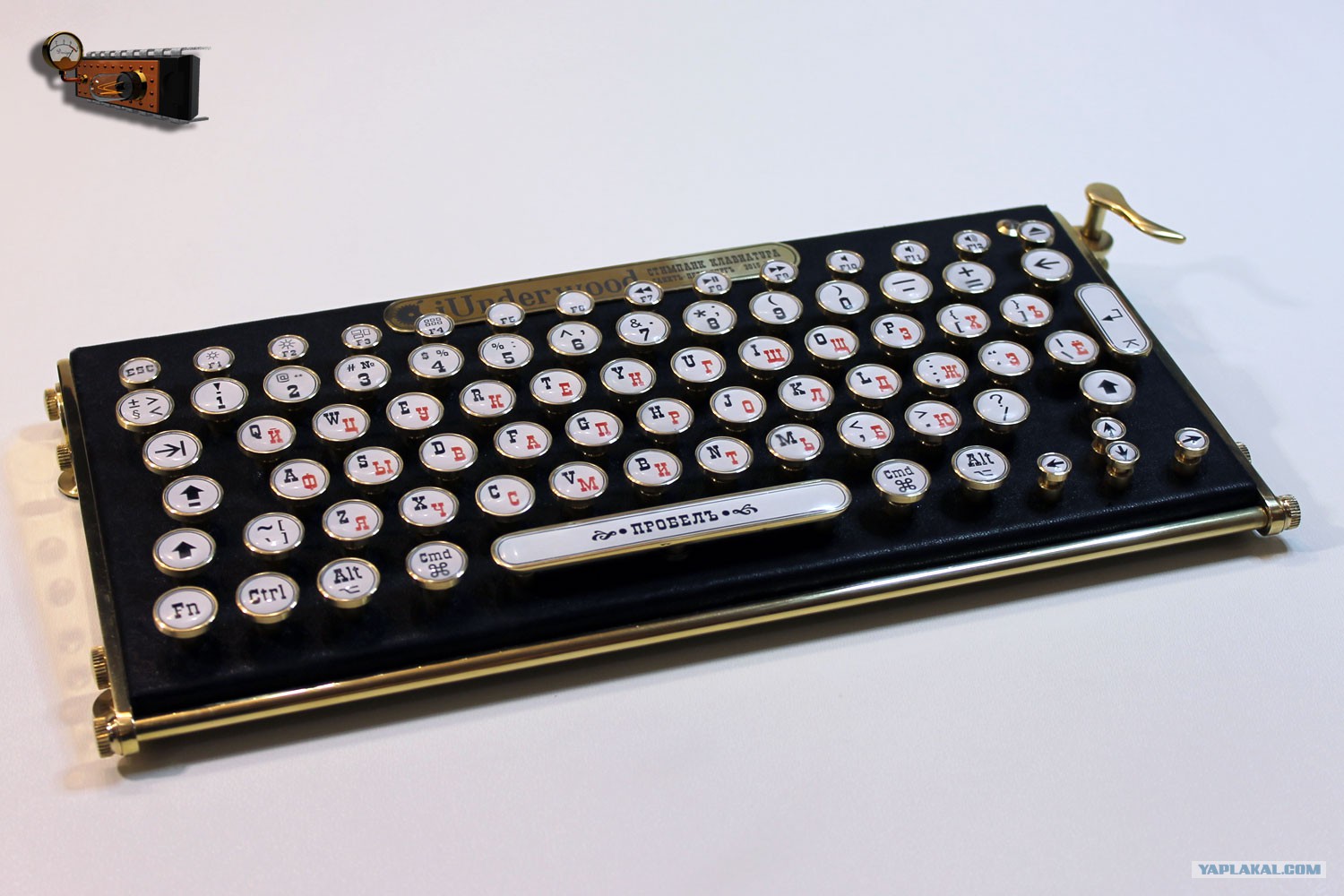

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2053	Общий вид клавиатуры.
	[^]

Wallery	1.01.2016 - 20:06 [ показать ] 79
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2053	02
	[^]

Wallery	1.01.2016 - 20:06 [ показать ] 56

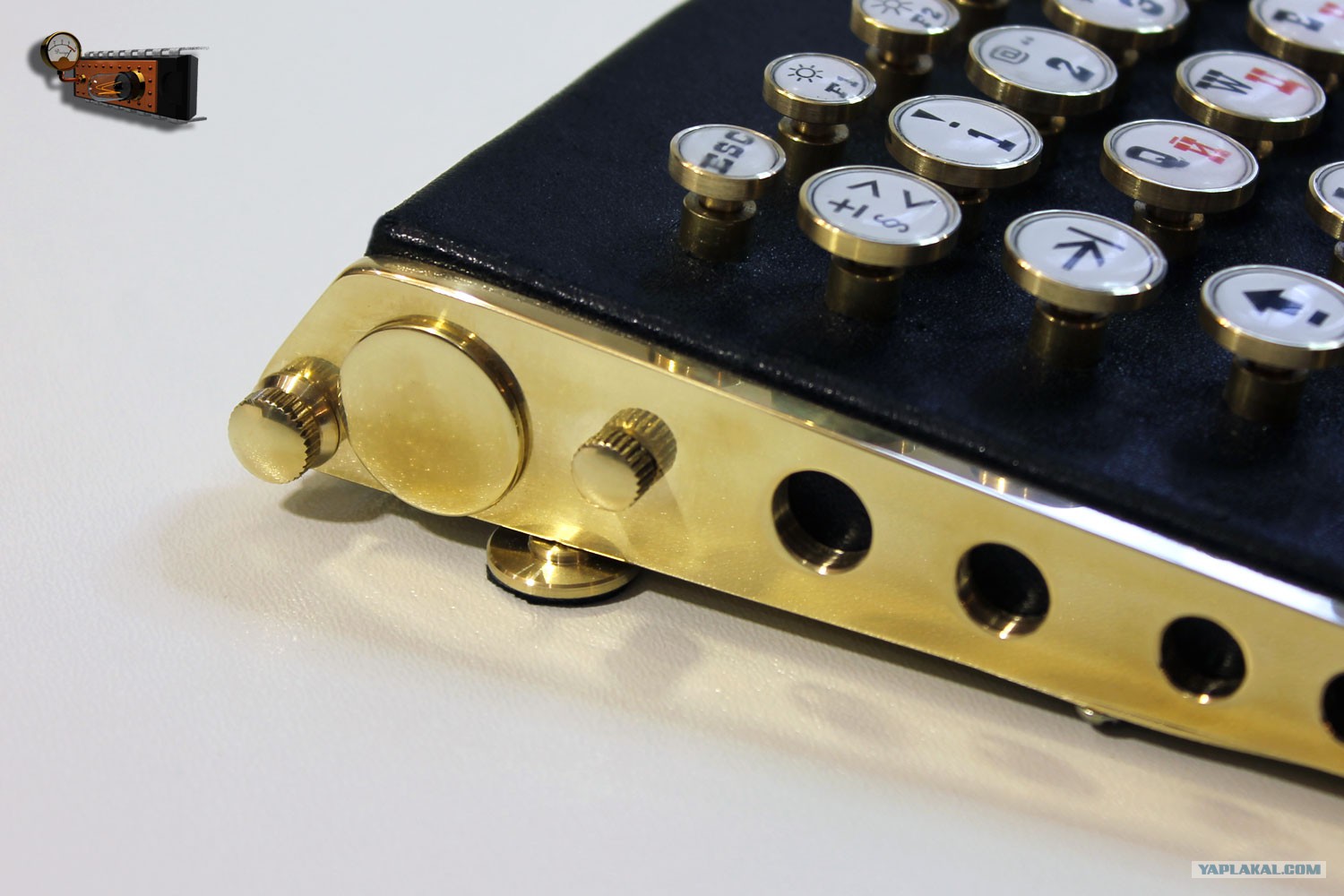

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2053	Вид слева. Круглый лючок служит для доступа к элементам питания клавиатуры.
	[^]

Wallery	1.01.2016 - 20:06 [ показать ] 56

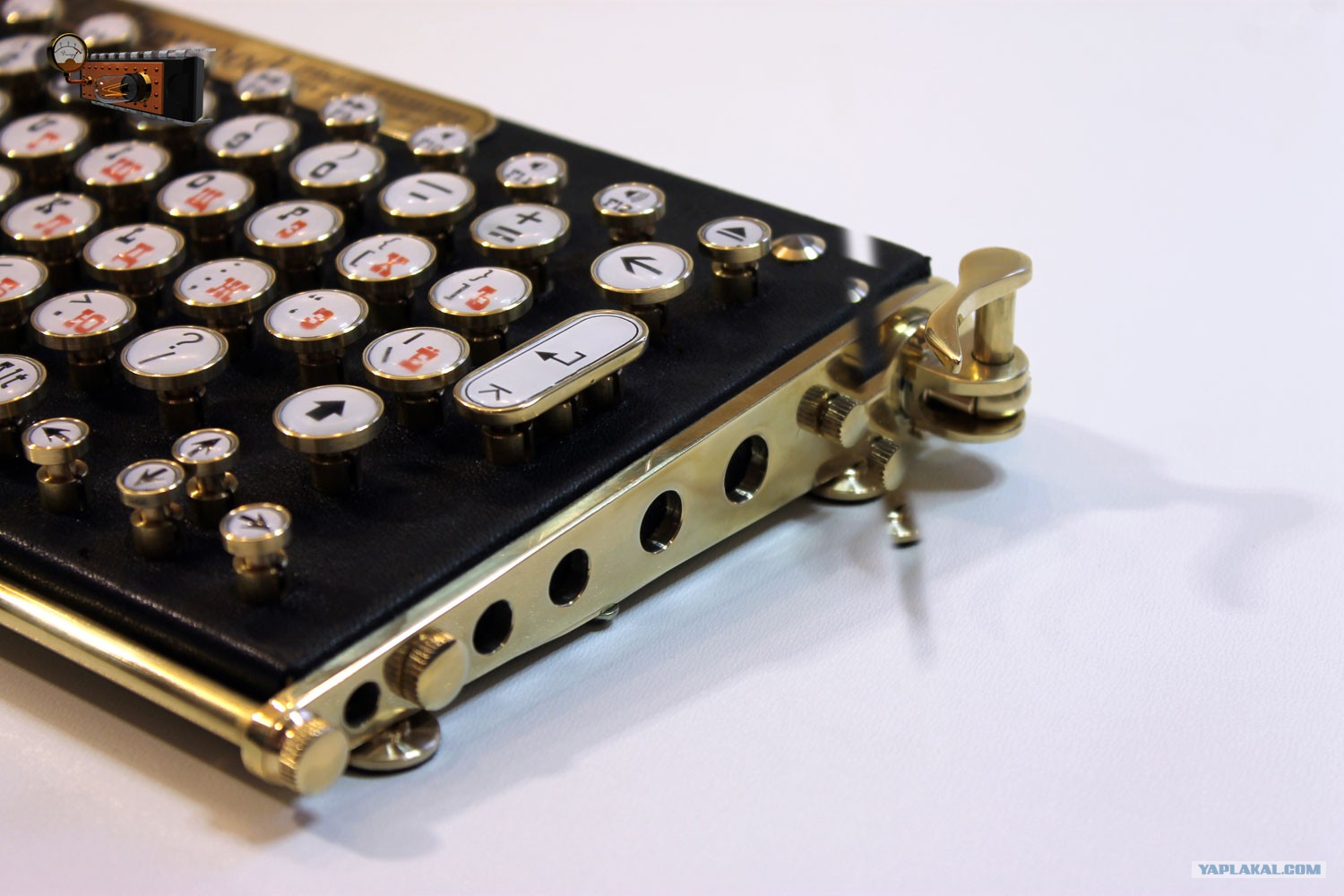

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2053	Вид справа. Механизм включения клавиатуры стилизованный под рукоятку перевода каретки печатной машинки.
	[^]
