Как я впервые укладывал много кабеля, 39 фото+ текст

глобальная работа, молодец! Один совет: при раскладке кабеля лучше сразу пучки изолентой сматывать с интервалом метра в три, тогда кабель не путается и протягивать легче. в патч-панель кабели лучше заводить с одного края, обычно от начала панели, ИМХО конечно.
Помню, в Сбере когда переформатирование делали, в одном офисе около двухсот концов разводить пришлось. Самые длинные были по 70 метров. Как же болели пальцы....

Это сообщение отредактировал Аццкийинженер - 11.04.2013 - 16:51

Здорово, несколько поправок, патч=панели надо было монтировать на самый верх, + оставить одну пустышку под неожиданно нарисовавшиеся цели,потом коммутаторы, я обычно делаю след образом, патч-панель(24 или 12 портов) потом коммуатор потом сново патч-панель, итог: ты коммутируешь все 1 метровыми патчиками, и хвостов по бокам не образуется, ИБП надо было в самый низ...

Для первого раза весьма не плохо, есть конечно недочеты. Я бы кабель для СКД вел в отдельном кабель-канале, и проходные розетки на витой паре заменил бы на скотч-локи, нужно было руководителей на IP-телефонию, и IP-уломать( поменьше было бы проводов и надежность высокая) А вообщем все круто_))) всю зелень отдал коллеге_))))

сам на монтаже работаю, правда силовухой занимаюсь. на такое терпения точно не хватило бы - или в запой ушел бы или нервный срыв.

ТС молодца! помощницу возьми себе

Как инженер-монтажник охранных систем жму руки! От первых фото екнуло под сердцем и

Коллеге адназначнах зеленка !
Да еще и первый за раз :)

Как-то поучаствовал в таком же мероприятии. Но народу было побольше (3 человека) и порядка 150 компов (телефонов поменьше - штук 60). Потом кабель и обжимка в течении месяца снились!
ТС - молодец!!!!

Судя по тому, что у вас 70 рабочих мест могу сделать вывод, что с масштабируемостью вы немного пролетели таким подходом и получилась у вас не СКС немного ибо Структурированности то как раз и нет. Не велика беда, но все же.
Есть два подхода для построения:
1. Сделать ФТП в 2 раза больше необходимого и надеятся, что не дадут вам еще пару-тройку кабинетов
2. Сделать систему реально структурированной и повесить отдельные шкафы, на отдельные участки сети.

Я за 2.
Причина проста, а именно: масштабируемость.
Нужно подключить два кабинета вооооон в том углу т.к. теперь мы их берем в аренду? Не проблема! Одно отверстие в стене и 10-15 кабелей до сегментного шкафа.
Нужно подключить еще один этаж?
См. выше + 2-4 кабеля (1 проход на секунду ибо меньше, чем из 4 бухт я обычно не таскаю), в агрегат все это и все =) В вашем же случае придется тащить от 30 до 50м кабеля на КАЖДУЮ ФТП.
Ну и те, кто будут после вас тоже спасибо скажут.

Хозяйке на заметку! Не надо в каждый шкаф тащить по бесперебойнику. Лучше и правильнее поставить пару больших БП в серверную и силовой кабель тянуть до шкафа, где и подрубить розетку. + коммутатор питания. Это и дешевле и надежнее т.к. большие и серъезные ИБП намного надежнее тех, что можно запихнуть в 600мм 6U настенный шкаф.

Ай, Молодца! я конечно такие объемы не таскал, но иногда приходилось по конторе с десяток витых пар прокидывать в одни руки, а тут. жму руку!

ЯП повесился в первый же день на этих проводах

Теме зелень. Порядок вроде с самого начала есть. Надеюсь ТС все провода подрписал...)))))) А то потом вылавливать заебешься по кабинетам. По самим шкафам уже написали. ИБП все-таки лучше вниз, потом на шкаф и облокатиться можно - не упадет. И про дальнейшее расширение все верно. Запас всегда должен быть, а то найдуться трудяги с болгаркой, пучОк перережут - и тогда все по-новой, и не за 3 мес, а за 2-3 дня....
Вобщем, молоток, для начала неплохо..

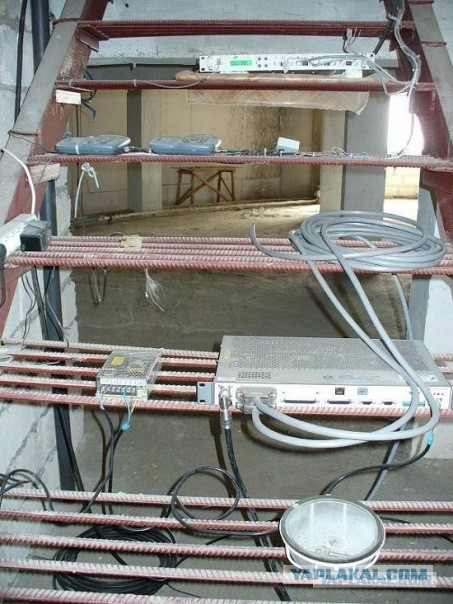

я вот такой однажды узел встретил =)

эвона как.. я и не знал что это показывать можно... по теме, 3 дня 350 кабелей (BELDEN) с обжимкой всех концов (х2), это я вам скажу трэш и дискотека в одном флаконе... ТС малаца, руки из праильного места растут

спина не бобо?

Очень даже ничего)всё окуратненько)

П.С. Как нить пост сделаю...и покажу как у меня на работе все сделано!Это ппц!!! Такое ощущение что сеть тянула пьяная обезьяна!!Ни один кабель не подписан, ни одна розетка не обозначена!Карты сети нет!Провода спутаны в одну большую паутину!И самое главное , от меня требуют всё это разобрать по полочкам, нарисовать карту сети, подписать розетки и патч-панели! Сам работаю пол года в этой сфере (до этого был сервисным инженером по ремонту принтеров и ПК)! Я конечно не админ, пока только "эникейщик"!

NikitaIzh
ну чё сказать...

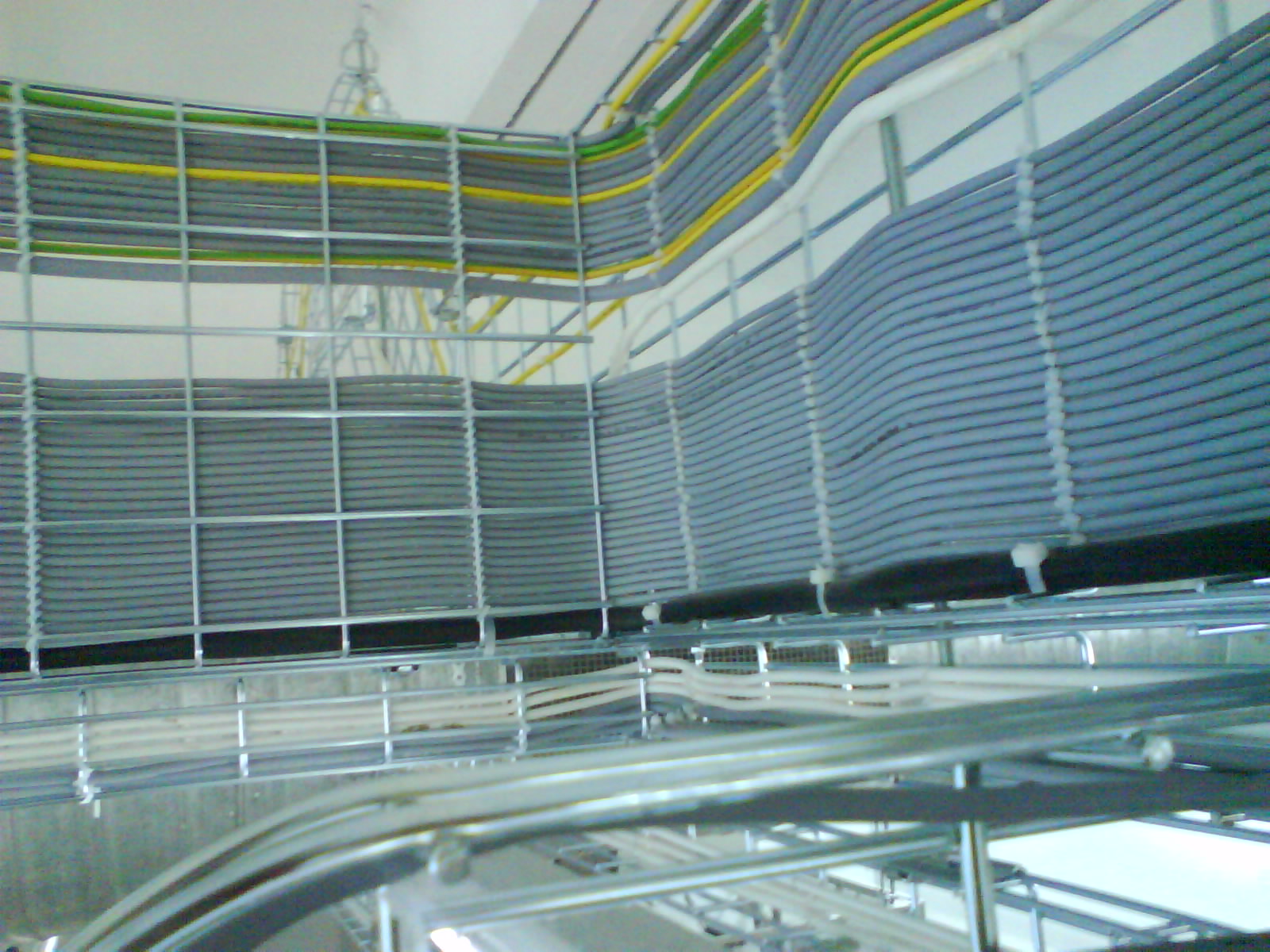

Ещё и не такое укладывали...

delete double

Это сообщение отредактировал Fabys - 11.04.2013 - 16:46

Коллега, лови зелeнь! Тоже работал у местного провайдера, укладывал
подобное. Работа для терпеливых и выносливых. Главное, чтобы тебя
ценили, твой труд и опыт. Особенно это интересно в авторитете и, естественно,
в денежном эквиваленте!
Будь здоров!

Это сообщение отредактировал vasinvan - 11.04.2013 - 16:59

Заземлил? :)

Аккуратненько. Не то, что у некоторых

Коллега! Мы так же делаем, только со стяжками у нас строго - у нас используется липучка, ибо стяжки нарушают структуру пар. Хотя у нас и категория 6я... А производитель тот же - Гиперлайн. Мне нравиться!

Это сообщение отредактировал CodeHunter - 11.04.2013 - 17:27

ОЧень круто. Наш офис собирается переезжать. Мне сказали: - ты же можешь! Я сказал: За деньги могу. Обиделись =))

А мы, в связи, все в короба укладывали.. Не знаю, справедливо или нет, но таково было требование руководства.

DA NU NAH!!!!!

У нас на железке тоже в короба пластиковые укладываем, (меньше видно всякой дряни), ну и кабелеросты в виде металических лотков, ТСу респект, по себе знаю что это такое.
