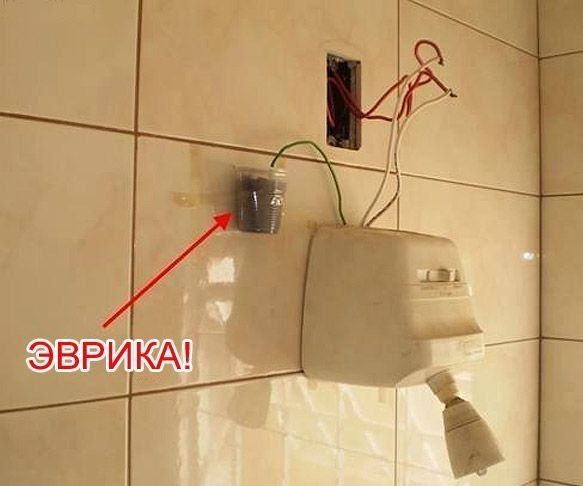

Делаем заземление правильно., .немного фото и немного текста.

Ох, пироги печет сапожник...
И поймать уравнивающий ток в своем щитке чз это заземление???
ЛЮДИ!!!
Сначала нужно четко уяснить для себя разницу в ЗАЗЕМЛЕНИИ и ЗАНУЛЕНИИ.
Потом разобраться, откуль появляется перекос напряжений при несимметричной нагрузке.
Потом разобраться, каким образом этот перекос может "устраниться" при заземлении оборванного нуля у себя, любимого.
И только тогда рискнуть давать советы другим

Кроме уравнения потенциалов в случае глухозаземленной нейтрали трансформатора еще крайне желательно сделать систему TN-C-S - то есть на ГЗШ - главной заземляющей шине будет разделение на N проводник и PE - защитный проводник, подключенный непосредственно на токоведущие части электроприбора, например, корпус холодильника. При пробое ток начнет бить не вас, а пойдет на землю, при наличии диф автомата он отключит из за перекоса, так как ток нейтрали будет больше нежели фазного тока. А без нее может тряхнуть.

ВВЭР-1000 — ядерный реактор серии реакторов ВВЭР с номинальной электрической мощностью 1000 МВт, тепловой — 3000 МВт. В настоящее время данный тип реакторов является самым распространённым в своей серии — 31 действующий реактор (из 54-х ВВЭР), что составляет 7,1% от общего количества эксплуатирующихся в мире энергетических реакторов всех типов.

Откуда вы это стащили? Насколько я помню ( спорить не буду, знаю что нужно срочно бросать фигней маяться и патчить знания) идет деление по допуску на
"до 1000 В" "После 1000В" и "До и выше 1000В". А вот группа и квалификация уже подскажет что за черти и из какого омута сюда явились.

Опять счас набегут хомячки и начнут орать "Шо опять за ЯП - электрикЪ тута развели?! А!? А ну быстро сиське и котэ!"

Это сообщение отредактировал NordlineOst - 16.12.2012 - 21:50

Вот эта не побоюсь выразиться ХРЕНЬ с PE, N и PEN проводниками взялась от неуемного желания сделать все "по-европейски". Вернее, по-аглиццки.
Совсем второпях не учтя, что в англии нейтраль в сетях 0,4 кВ изолирована, (потому и проводка в домах в три жилы, и розетки/вилки трехконтактные), а у нас глухозаземленная!!!
И умудрились ведь в правила запихать!!!

Добавлено в 21:57

Инженер ЭТЛ (главная схема) на ГРЭС, V группа, эслиф чо...

А импортная техника рассчитана на то, что она у нас глухозаземленная?

Импортная техника рассчитана на изолированную нейтраль и отдельное заземление третьим проводом.

Слабо понимаю о чем речь пошла. Действительно КОТЭ и СИСЬКИ более понятны чем N и PEN. Вы мне скажите, на столбах подвешены 3 провода, ко мне идут только 2 провода, напряжение колеблется от 197 до 230. Есть подозрение что у соседа напряжение более стабильное. Может ли быть такое что сосед подключен к другой фазе?

И еще вопрос: чем грозит отсутствие заземления (кроме ударов током). Автоматы 16А. Среди приборов: газовый котел, газ плита, холодильник, телевизор, ст. машина. Газ плита ласково щекочет если руками взятся за корпус плиты и газ трубу которая приходит из земли (80см глубина).

господа лекторы , вам бы только хаять....
ответ те только на один вопрос- качественно сделано или нет ?
вопросы с автоматами, УЗО, и УЗИП ( Устройство для защиты от импульсных перенапряжений : Устройство, которое предназначено для ограничения переходных перенапряжений и отвода импульсов тока.)- в других темах.!

и да , написано простым языком, для простых людей.
и поверте, как электрику по обслуге, у 90 % людей у которых я был дома, всё было просто писец как ужасно, от чего мои волосы вставали дыбом, хотя и до этого, повидал не мало ужастиков.

за правильно организованную землю позитивный посыл от меня - это вам не как карандаш подточить или курицу разделать- реально полезный пост.

По существу:
Сварка говно - шлак один, я бы переварил , и, во избежания зеленого дыма при сварке, от оцинковки отказался бы - проще землю переделать через десяток лет зато иметь хороший контакт, ну или как выше описано зачистить, только потом антикор, иначе нет смысла в оцинковке.
Забить в землю уголок можно приспособив оголовок - сам в свое время трубы много заколачивал с оголовком заходит существенно глубже. Ну то есть не колотить по самому уголку, а сделать приспособу, передающую равномерно силу. ну это если сильно заморачиваться.

странно,у меня всё отображается.

Пост информативный.Всё изложено предельно понятно.Автор,зачот!:)

Это сообщение отредактировал авантос - 16.12.2012 - 22:29

Ничего не понимаю в электротехнике, просто вспомнилось...

voldemar4ik
совсем недавно, был на вызове:
человек жаловался на горячую розетку, в которую подключена газовая плита, и которую используют только для эл. поджига.
посмотрел, расспросил, выяснилось что ещё и греется газовый шланг.
понимаете?
то есть, этот дом не имеет заземления, и вся техника заземлена по принципу: ноль- щит- техника- газовая плита- газовая труба.
вопросы?
...вопрос времени, когда воспламенится газовый шланг...если учесть что на этом ноле сидит вся улица, и она тоже, вся , без заземления.

Уже все заработало, ЯП-файлы глючили.

srz2010
картинки подвели, а так тему немного не доделал, хотел видео вставить.... там перфоратором забивают....как по маслу.
правда там и штыри другие.
щас поищу, ссылку скину.
мне очень понравилось, дороговато правда- от 25 баксов за штырь метровый.

http://portall.zp.ua/video/samaja-prodvinu...n_pz1U0JJV.html

Это сообщение отредактировал катран - 16.12.2012 - 22:28

1) по идее должно быть 4 - 3 фазы и нейтраль.
2) сосед на другой фазе - может. Стабильнее тоже может, но не на много.
3) кроме ударов током??? так для того защитное заземление и придумано!
Заочно могу посоветовать срочно поставить УЗО на вводе (квартирном щитке - если квартира). "Ласково щекочет" может неожиданно трансформироваться в "ни%:? себе пи3*ануло!!!"
Грамотного электрика в помощь!

импортная техника расчитана на двухфазное питание с заземлением по третьему проводу, кстати у пиндосов схема треугольник, у нас звезда, посему у них нейтрали нет

Это сообщение отредактировал woww - 16.12.2012 - 22:32

нормально, несколько брутально, но свои функции выполнять будет. Бытовым омметром сопротивление заземлителя не измеришь - увы, но это профанация. Не отражена схема, куда все таки подключать это самое заземление. Мог бы продолжить, но завтра понедельник и надо готовиться ...

Ничего подобного. В импортных странах масса домов с классическим нулём.

Это как раз случай заземления "просаженного" нуля через газовую магистраль!!!
Срочно письменную жалобу во все органы, какие только вспомните!
По новым правилам - ноль должен быть повторно заземлен НА ВВОДЕ к потребителю - читай - в здание. Кто дом обслуживает? Товарищество собственников? (в юридических тонкостях не силен)

Херня полная! Расчет заземления делается по потребляемой мощности всех эл.приборов, поэтому данная схема некорректна изначально. Потом, армированый пруток 16-25 вполне подходит как связующее звено между уголками, можно применить и стальную полосу 4*40. В зависимости от нагрузки ГЗЩ подключается к заземлению либо напрямую - стальной полосой, а разветвляющая шина медная, либо медным кабелем на болт. Да, заземляющих уголков может быть больше чем дохрена и заглубление их может быть и до 6 метров. Лень излагать по справочнику, а вкратце где то так.

Жалко можно только раз голосовать за коммент.Похожий случай был.Тырили в подьезде электричество через водопроводные трубы.Женщина полезла под ванну,попала на "разрыв" .Итог-перелом позвоночника (выгнуло в другую сторону).Воровать перестали,а она на инвалидности.Концов не нашли ,само собой.

катран
Газовый шланг был металический? В плите резиновый, не греется. В котле гофраметал. Тоже не греется. Возможно ток идет по нему таки... Перед котлом стоит нормалзатор с двойным преобразованием... Как думаете протяну пол года без приключений? В мае планирую заземлсятся таки!

В догонку. В сарае лежат ржавые уголки 2,5см.! Подойдут? зазем буду делать прямо перед домом, только получится более плоский треугольник.

А еще у них 110В и 60 Гц, совсем, бляать, не русские))

Самое лучше заземление :

1. Берем такой штырь, он же стержень заземляющий крестообразный, из оцинкованной стали (четырехгранный, сделанный из сваренных вдоль уголков) длина например 2000 мм в количестве 5 штук.


2. Размечаем площадку для контура размером 2 м х 2 м и производим на ней выборку грунта на глубину в 30 см.

3. Забивает 4 стержня по углам площадки и 5-й в центре.

4. Берем полосу оцинкованной стали шириной 40 мм и толщиной 3-4 мм и соединяем 4 штыря по периметру и от каждого углового протягиваем полосу до центрального стержня.

5. Соединение полосы со стержнем производим болтами с гайкой М8, после чего места соединений провариваем электро или газосваркой по периметру и окрашиваем сварочные швы мастикой во избежание коррозии.

6. К одному из стержней присоединяем вышеуказанным способом ту же самую полосу и тянем ее до щита или главной заземляющей шины.

7. Засыпаем маленький котлованчик землей и придаем месту раскопок пристойный вид.

8. Не забываем отметить месторасположение контура на плане участка во избежание веселых эксцессов в дальнейшем.

Почему 5 стержней лучше 3-х или 4-х:

Если объяснять просто, то треугольник или квадрат - при повреждении полосы на одной из сторон контур перестает нормально работать, ибо становится незамкнутым. Когда мы используем схему с 5 штырями у нас получается квадрат, а при повреждении любой из сторон остается 3 треугольника и контур в любом случае замкнут.

Болтовое и сварочное соединение гарантирует долговечность и надежность контакта, в отличие от простого сварочного шва, который сильно подвержен коррозии.

Такой контур получается недешевым, но если делаешь для себя, то на подобных вещах экономить грех. Им еще внуки и правнуки пользоваться будут




Это сообщение отредактировал Romson77 - 16.12.2012 - 23:12
