Сабвуфер 75Гдн своими руками., Фото отчёт ( ~58 фоток )

Вот конструкция усилителя.

.....

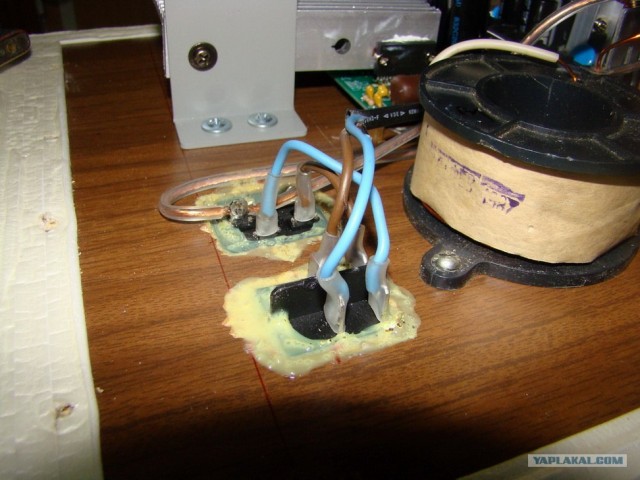

Заливаем разъёмы и крепления.

....
Кстати, висит усилитель на креплении от свича АтелеСинк, или как там их....

Это сообщение отредактировал Liten - 5.08.2011 - 16:16

Вот такой вид сзади, фактически итоговый вариант. Когда клеили разъём на саб, попался клей который скушал плёнку...

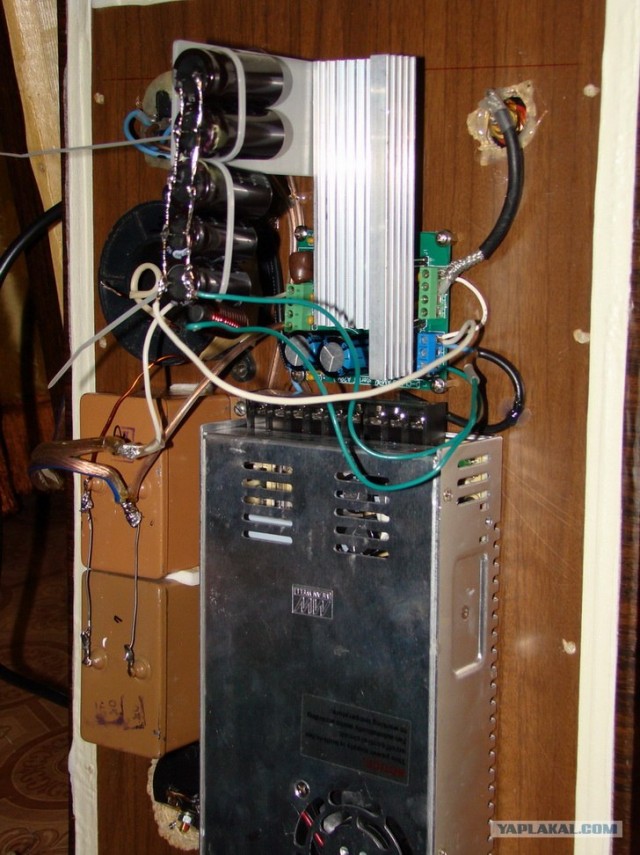

Конечный вариант, добавили кондёров, для запаса, мало ли.....

Добавлено в 16:22
В целом это конец. Что я хочу отметить.

Усилитель был выбран неудачно, он реально вечно фонил, даже при наличии земли, пришлось делать "Понижающий фильтр на базе трансформатора" теперь на линии до саба, стоит этот ужас техники, и благодаря нему, фона нет.

Изначально был взять динамик с твёрдым резиновым подвесом, у него жёсткий басс, реально бил в голову и только мешал, выменял его на 8-ми омный с мягких подвесом, причин было две, по первых мягких подвес значительно улучшил басюльку, и для работы усилителя в мостовом режиме как раз нужно было 8Ом.

Что осталось непонятно, так это при предельной громкости ( а это реально когда невозможно слушать, ибо трещит шкаф и стёкла ) звук берёт и просто пропадает, но поскольку так жёстко я не слушаю, то и не заморачивался по этому поводу. Позже был создан младший брат саба, на основе динамика по скромнее.

У меня всё, спасибо за внимание.

Штука хорошая,+ однозначно!!!
Соседей жалко, держитесь за стулья!-)

Это сообщение отредактировал bender0099 - 5.08.2011 - 16:23

Ай молоцца, прими от радиоинженера в дар все плюсы.
а конусы жестокие... лучше наверное было бы их усечь немного и войлок наклеить

Это сообщение отредактировал palsergeich - 5.08.2011 - 16:24

молодцы. нет слов! Мне не хватает внимания со стороны окружающих. Обнимите меня, кому не лень.

усилитель не похож на D
импульсный БП в звуке для себя я бы не советовал,
да и вырубается возможно из за нехватки мощности блока? сколько ватт блок и что за микросхема в усилке?

Автор. Пару раз засветились твои руки - они у тебя идеально ровные. Низко кланяюсь.

Я старый радиолюбитель
И я хитрей, чем гнусный враг.
Куплю я громкоговоритель
И буду слушать лишь "Маяк"
©Дядя Федя

Замечательно. Плюсану.

Когда-то в ранней юности сам колонки делал 3-х полосные, напомнило )

Кондёры дополнительные по питанию? Не перестарался? Реально при включении будет пик перегруза БП и хлопок характерный нездоровый динамика. Мож переполовинь?

ЗЫ: а вообще, лучше для НЧ-усилка не импульсный БП...


Это сообщение отредактировал Перецъ - 5.08.2011 - 16:30

Видео выложи..как долбит..хочется послушать))

Да как же их усечешь? Они для того и делаются, что б в пол вгрызаться для жесткости конструкции. Тут никуда не денешься: Хочешь хороший звук - пожертвуй полом! (Со мной жена два дня не разговаривала, когда дыры в полу увидела).

Автору огромный респект за руки и желание созидать!
Но материалы ввиде канализационной трубы и коробки из под чипсов мягко говоря пугают.

Что забавно, собрали его мы, люди которые 99% ответов и мнений нашли в гугле. Явно не мастера радиотехники и прочего.

По звуку, вот стоит как его все называют "гроб" вроде он и есть, а если выключить, то такое чувство что что-то отрезали важное....
А реакция большинства "а где у него динамик 0_о"
В общем в это было вложено 6000 тысяч рублей, с учётом того что в Норильске, реально всё намного дороже, в виду отсутствия наземной транспортной связи.
Потрачено в целом 4 суток.

На данный момент он играет в составе 7.1 с ресивером Onkyo 507, поскольку часто смотрю фильмы, то соседей редко обижаю, но если будят часов в 7-8 в выходной, или наоборот бухают и не дают поспать, то я обеспечиваю качественную жизнь.

Общий итог, если у вас есть нормальный лишний динамик, или просто пылятся s90, то соберите эту вещь, оно того стоит, моральное удовлетворение гарантирую. Главное делать от души, и не жалея времени.


realism ну смысла изобретать велосипед не было, что было проще найти, то и брали, уже как год играет... =)

Это сообщение отредактировал Liten - 5.08.2011 - 16:32

круто!

всё это конечно круто, но зачем такого зверя и врубать музыку так, что трещат стекла и шкафы ходуном ходят? уважайте своих соседей, они тоже люди и не всем хочется слушать вашу музыку.. точнее тупую долбежку.. и потом такие люди еще сами на что-то жалуются, что кто-то там им мешает.

п.с. если сам хочу послушать музыку громко - беру хорошие полноразмерные закрытые наушники и слушаю с какой хочу громкостью, при этом не тревожа даже тех, кто в соседней комнате спит, не говоря уж о соседях. уважайте людей и они будут уважать вас.

+ ибо руки,не побоюсь этого слова,золотые
З.Ы. А не могли бы вы еще видео выложить,как буфер рубит,очень интересно

зачёт. единственное разумное применение с-90 ! =) а то развелось умников, кторые свято верят, что с-90 лучшие колонки на планете. Они под саб только и годяться.

Кстати, а мониторы разве с онкйо нормально играют?

непонятно только зачем радиатры для усилка и кулер, если в се в замкнутом пространстве. ИМХО, конечно, но косяков много.

Ай да, жопу мою на разрыв, действительно, спустя год, я обнаружил что меня обманули, в квитанции точно помню, что D класс был, а потом как то не было времени глядеть.

А по питанию, помню что там двухполярник, 300 ват, 10 ампер


booch какое же оно замкнутое? Установлено всё таким образом что как раз таки
воздух от динамика там гуляет, так сказать свежак есть везде. Он и в целом не греется сильно, ставили для страховки.

Escuro Играют...но орать нехватает мощности, максимум 40% ресивер раскачать может - дальше искажения ужасные, но и эти 40% дай бог, в будущем буду менять... Кстати, кабель для них делал из Литцендрат ЛЭШД 615х0,071мм скрин прилагаю....итоговый вариант потом выложу..

flamel1989 А громко никто и не слушает... =)

Это сообщение отредактировал Liten - 5.08.2011 - 16:43

Спасибо автору, молодость вспомнил, понастальжировал... В студенчестве во времена "махрового застоя" подобной фигней занимались, с комплектующими и материалами хреново было, зато усилители и БП сами паяли - специальность обязывала, на радиоинженеров учились... Давно это было (смахнул скупую мужскую...)

Это сообщение отредактировал DAu - 5.08.2011 - 16:44

Как оно играет...хм...приеду через 20 дней из отпуска, могу выложить ролик как он трясёт лист формата а4 =) При раскачке выхлоп с верхнего фазоинвертора доходит до 2-х метров, специально померял, вонял гад страшно...
