Как я детвору на Останкинскую башню водил и история её строительства

[ Версия для печати ]


Страницы: (6) 1 2 [3] 4 5 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

AndySP	28.03.2019 - 13:14 [ показать ] 3

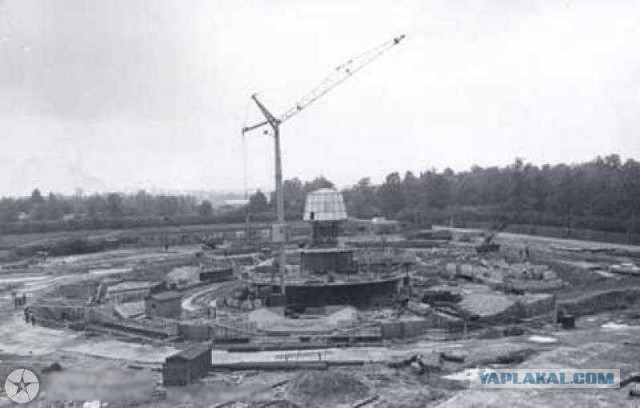

Статус: Offline Ярила Регистрация: 11.01.14 Сообщений: 3825	51. В 1960 году в Москве началось семилетнее строительство Останкинской телебашни, на сегодняшний день — высочайшего сооружения в Европе (ее высота — 540,1 м). Останкинская телебашня занимает 8-е место в мире после небоскреба Бурдж-Халифа (Дубай), Небесного дерева Токио, Шанхайской башни (Шанхай), Абрадж аль-Бейт (Мекка), телебашни Гуанчжоу, телебашни Си-Эн Тауэр (Торонто) и Башни Свободы (Нью-Йорк). Башня, вес которой более 32 тысяч тонн, возведена на монолитном кольцевом железобетонном фундаменте шириной 9,5 метра, высотой 3 метра и диаметром (описанной окружности) 74 метра. В десятиугольной железобетонной ленте фундамента с помощью системы кольцевой напряженной арматуры (она состоит из 104 пучков, в каждом пучке по 24 проволоки диаметром 5 миллиметров каждая) создано предварительное напряжение — каждый пучок натянут гидравлическими домкратами с силой около 60 тонн.
	[^]

AndySP	28.03.2019 - 13:14 [ показать ] 2
Статус: Offline Ярила Регистрация: 11.01.14 Сообщений: 3825	52. Фундамент заложен в грунт на глубину 4,65 метра. Предполагается, что он осядет на 3—3,5 сантиметра. Устойчивость башни на опрокидывание имеет шестикратный запас.
	[^]

AndySP	28.03.2019 - 13:14 [ показать ] 2

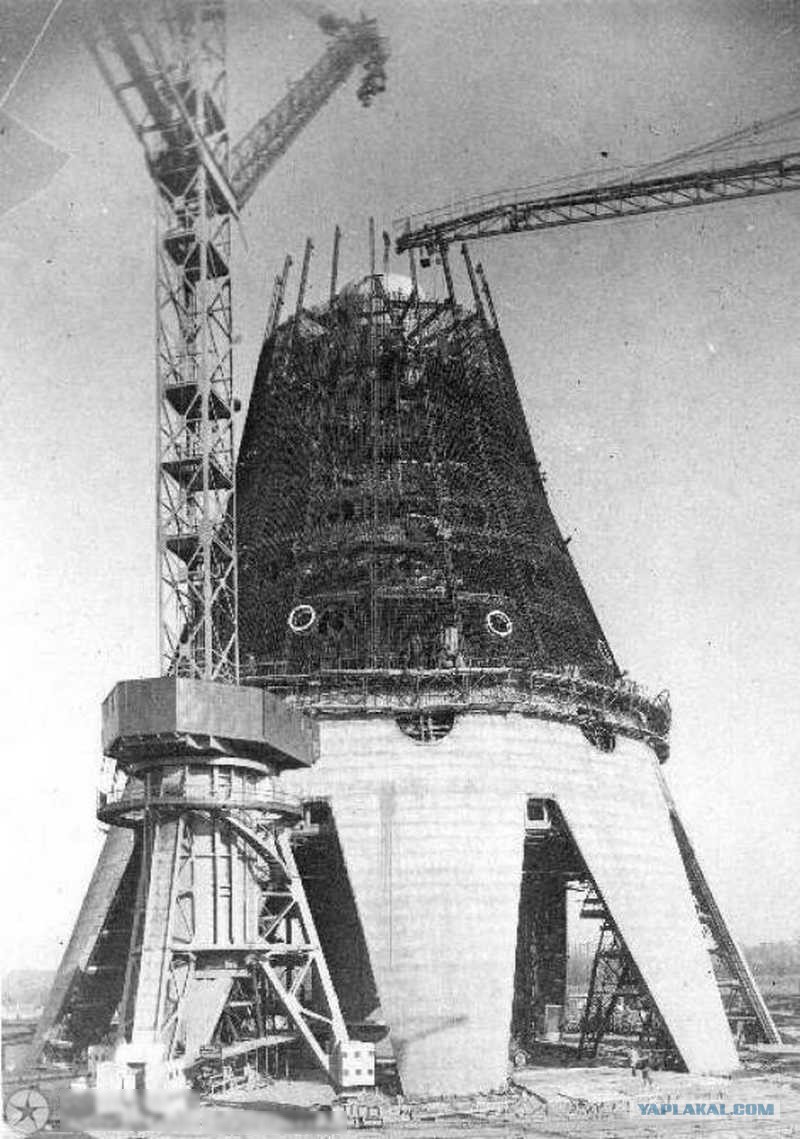

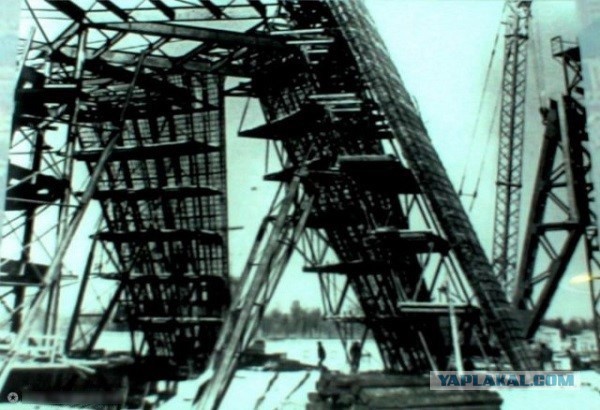

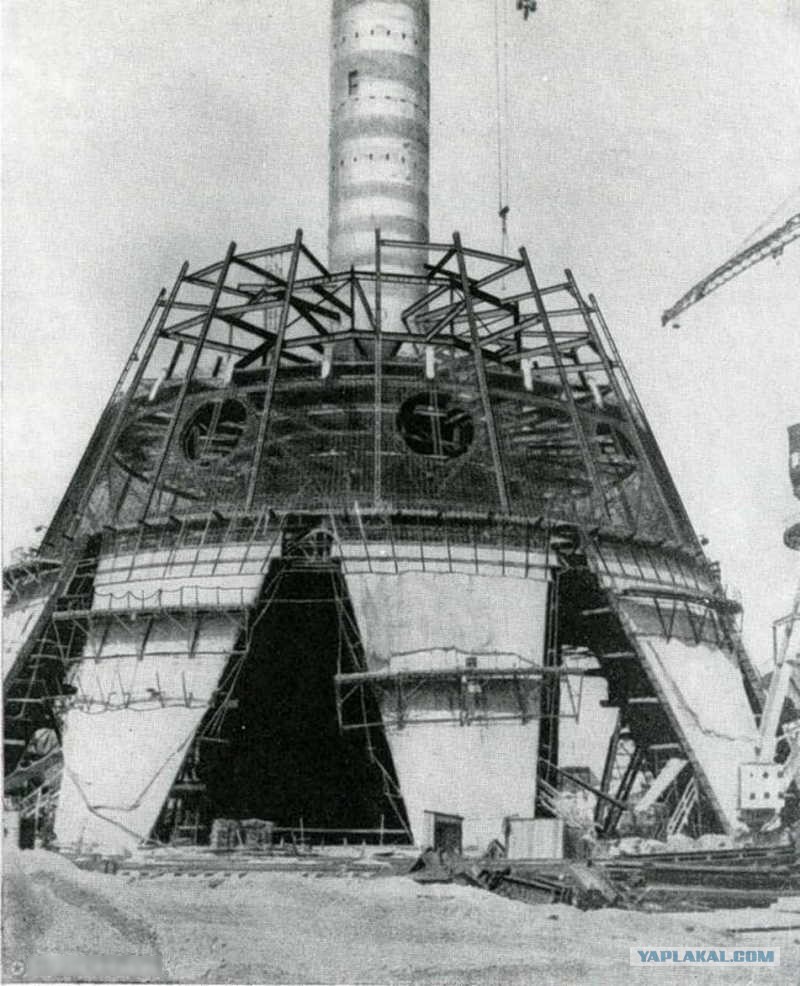

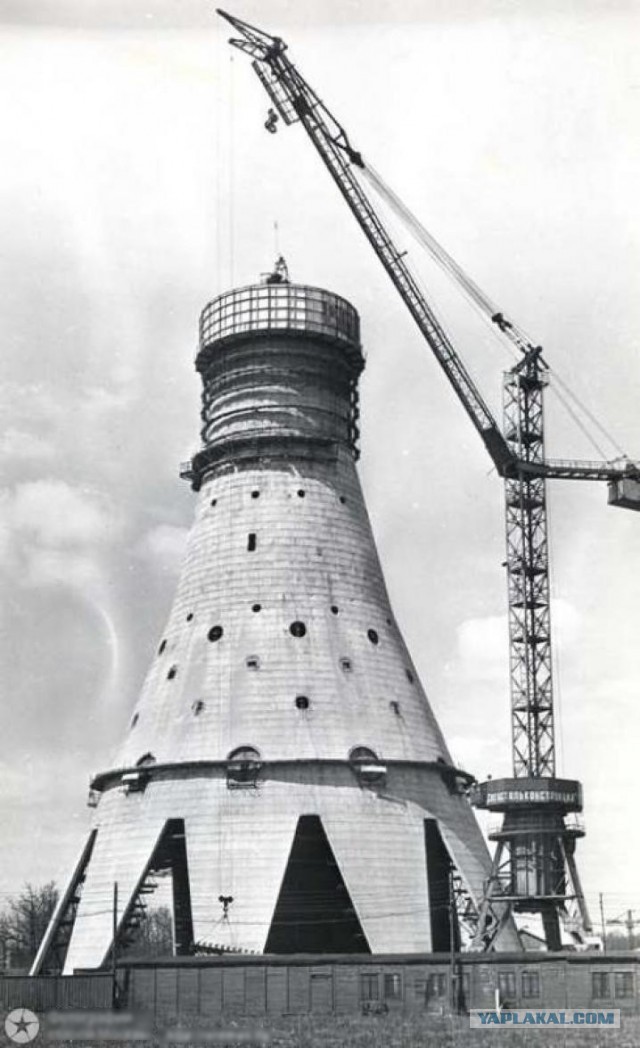

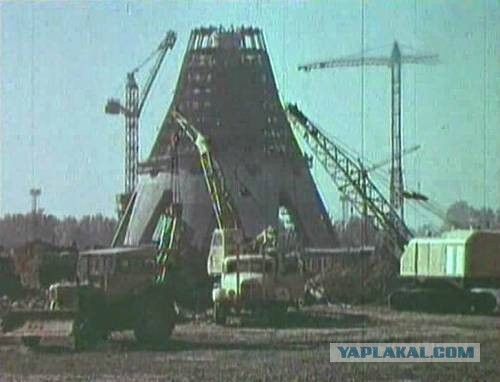

Статус: Offline Ярила Регистрация: 11.01.14 Сообщений: 3825	53. Железобетонная опора всего сооружения—это тонкостенная коническая оболочка, опирающаяся десятью железобетонными “ногами” на банкетки фундамента. Диаметр нижнего основания этой оболочки — 60,6 метра, а на высоте 63 метров он равен 18 метрам. Верхняя часть железобетонного ствола, начиная с высоты 321 метр, выполнена в виде цилиндра с наружным диаметром 8,1 метра. Толщина стен у основания башни — 500 миллиметров.
	[^]

AndySP	28.03.2019 - 13:14 [ показать ] 2
Статус: Offline Ярила Регистрация: 11.01.14 Сообщений: 3825	54. В центре конического основания на самостоятельном фундаменте (круглая железобетонная плита диаметром 12 метров и толщиной 1 метр) возведен железобетонный стакан высотой 63 метра и диаметром 7,5 метра. В этом стакане проходят скоростные лифты, силовые кабели, кабели связи, шахта с водопроводными и канализационными стояками и аварийная стальная лестница. На стакан опираются концы балок пятнадцати междуэтажных перекрытии, в между стаканом и конусным основанием проходит лестничная клетка. Сооружение раздельных фундаментов для двух независимых конструкций — башни и стакана — позволяет передать на грунт различное давление при их неравномерной осадке.
	[^]

AndySP	28.03.2019 - 13:15 [ показать ] 4
Статус: Offline Ярила Регистрация: 11.01.14 Сообщений: 3825	55. Под действием ветровой нагрузки верхняя часть башни может колебаться, и отклонение ее вершины при сильном ветре может достигнуть 10 метров. При ветрах, которые бывают в Москве довольно часто, в среднем раз в неделю, посетители смотровых площадок и ресторана будут ощущать колебания башни приблизительно так же, как качку корабля с амплитудой 8 сантиметров при периоде колебаний в 10 секунд.
	[^]

AndySP	28.03.2019 - 13:15 [ показать ] 4
Статус: Offline Ярила Регистрация: 11.01.14 Сообщений: 3825	56. Есть у башни еще один “враг”. Это… солнце. Из-за одностороннего нагрева ствол перемещается (от искривления) у вершины на 2,25 метра, в на уровне смотровых площадок — на 0,72 метра. Для уменьшения деформаций от ветровых нагрузок и от одностороннего нагрева на расстоянии 50 миллиметров от внутренней поверхности ствола натянуто 150 стальных тросов. Общее усилие их натяжения равно 10400 тоннам—это вес океанского парохода. Тросы примут на себя растягивающие усилия и предохранят бетон от трещин, а, следовательно, арматуру — от коррозии.
	[^]

AndySP	28.03.2019 - 13:15 [ показать ] 3
Статус: Offline Ярила Регистрация: 11.01.14 Сообщений: 3825	57. На железобетонной части башни установлено несколько металлических антенн общей высотой в 148 метров. Антенны выполнены в виде стальных труб. Внутри труб имеются жесткие диафрагмы. Для обслуживания антенн до высоты 470 метров используется специальный лифт. Чтобы осматривать и демонтировать вибраторы, а также периодически красить стальные конструкции антенн, устанавливаются 6 площадок с перилами и подвешиваются люльки.
	[^]

AndySP	28.03.2019 - 13:15 [ показать ] 4

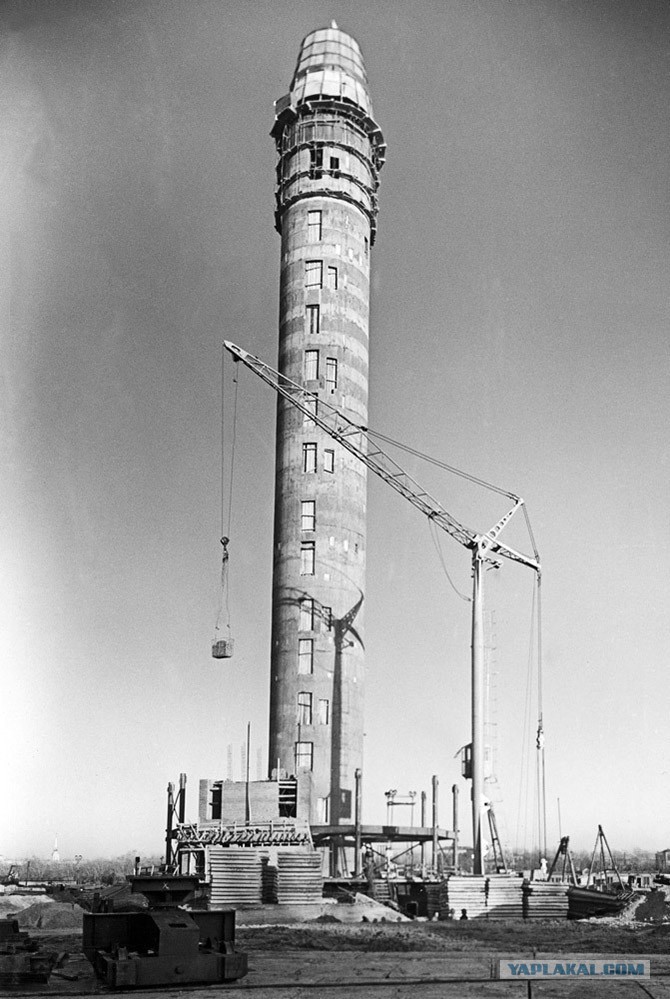

Статус: Offline Ярила Регистрация: 11.01.14 Сообщений: 3825	58. При строительстве башни широко использовались самые последние достижения строительной техники. Уникальным башенным краном БК-1000 грузоподъемностью 16 тонн (при вылете стрелы 45 метров) собирались и монтировались металлоконструкции. Ствол башни сооружался с помощью единственного в мире самоподъемного агрегата весом около 300 тонн. Бетон этому агрегату доставляли лифты.
	[^]

AndySP	28.03.2019 - 13:16 [ показать ] 3

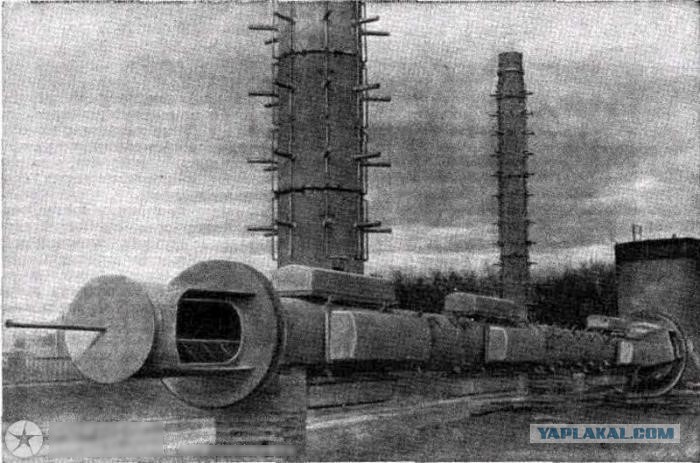

Статус: Offline Ярила Регистрация: 11.01.14 Сообщений: 3825	59. На отдельной площадке гусеничным краном СКГ-100 (грузоподъемностью 100 тонн) собирались секции металлических антенн. Это была контрольная сборка. Одновременно на антеннах монтировалось оборудование и устанавливались вибраторы. Потом секции антенны вновь разобрали, и отдельные их части — царги — подавались краном на перегрузочную площадку на высоту 63 метра. Затем специальным краном, установленным на стволе башни, первые царги поднимались на вершину башни и монтировались так, что они вошли внутрь ее ствола на 10 метров. А после этого монтаж вели с помощью ползучего крана.
	[^]

AndySP	28.03.2019 - 13:16 [ показать ] 3
Статус: Offline Ярила Регистрация: 11.01.14 Сообщений: 3825	60. Проект архитектурно-строительной части телевизионной башни разработан ЦНИЭП зрелищных зданий и спортивных сооружений. Авторский коллектив: инженер-конструктор Н. Никитин, архитекторы Д. Бурдин, Л. Баталов, В. Милашевский, инженер-конструктор Б. Злобин, инженер-сантехник Т. Мелик-Аракелян. Отдельные части проекта разрабатывал “Моспроект-1” и 19 других проектных организаций. Генеральная проектная организация — ГСПИ Министерства связи СССР. Технологическую часть проекта осуществляет авторский коллектив под руководством инженера И. Островского.
	[^]

AndySP	28.03.2019 - 13:16 [ показать ] 7
Статус: Offline Ярила Регистрация: 11.01.14 Сообщений: 3825	61.
	[^]

AndySP	28.03.2019 - 13:16 [ показать ] 2

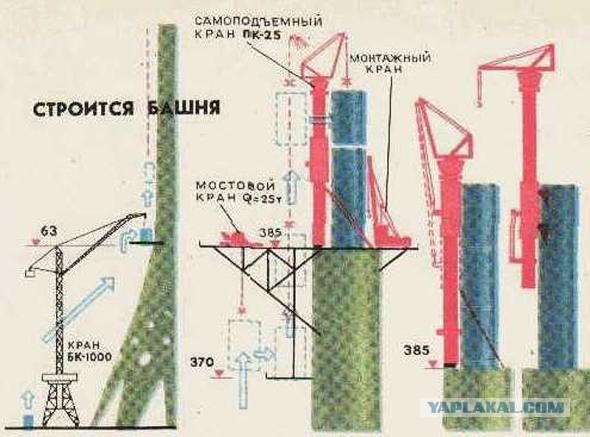

Статус: Offline Ярила Регистрация: 11.01.14 Сообщений: 3825	62. После контрольной сборки и настройки антенн на стенде отдельные монтажные элементы (царги) весом до 25 тонн гусеничным краном переносятся в зону действия кольцевого крана. Он поднимает царгу на перегрузочную площадку на высоту 63 м. Мостовой кран, находящийся на высоте 385 и, поднимает царги на другую перегрузочную площадку, расположенную на 370-метровой высоте. Затем самоподъемный кран, передвигаясь по смонтированным царгам, устанавливает вновь поступающие царги друг на друга.
	[^]

AndySP	28.03.2019 - 13:16 [ показать ] 1
Статус: Offline Ярила Регистрация: 11.01.14 Сообщений: 3825	63. Последнее, самое верхнее звено кран поднимает за его середину. Для сохранения вертикального положения звена его нижний конец искусственно утяжеляется.
	[^]

AndySP	28.03.2019 - 13:17 [ показать ] 1
Статус: Offline Ярила Регистрация: 11.01.14 Сообщений: 3825	64.
	[^]

AndySP	28.03.2019 - 13:17 [ показать ] 1
Статус: Offline Ярила Регистрация: 11.01.14 Сообщений: 3825	65. Строительство велось с 1960 по 1967 год, а в ноябре 1967 года началась трансляция в эфир четырех телевизионных и трех радиовещательных программ на расстояние 120 км.
	[^]

AndySP	28.03.2019 - 13:17 [ показать ] 1
Статус: Offline Ярила Регистрация: 11.01.14 Сообщений: 3825	66.
	[^]

AndySP	28.03.2019 - 13:17 [ показать ] 2
Статус: Offline Ярила Регистрация: 11.01.14 Сообщений: 3825	67.
	[^]

AndySP	28.03.2019 - 13:18 [ показать ] 1
Статус: Offline Ярила Регистрация: 11.01.14 Сообщений: 3825	68.
	[^]

AndySP	28.03.2019 - 13:18 [ показать ] 0
Статус: Offline Ярила Регистрация: 11.01.14 Сообщений: 3825	69.
	[^]

AndySP	28.03.2019 - 13:18 [ показать ] 0
Статус: Offline Ярила Регистрация: 11.01.14 Сообщений: 3825	70.
	[^]

AndySP	28.03.2019 - 13:18 [ показать ] 2

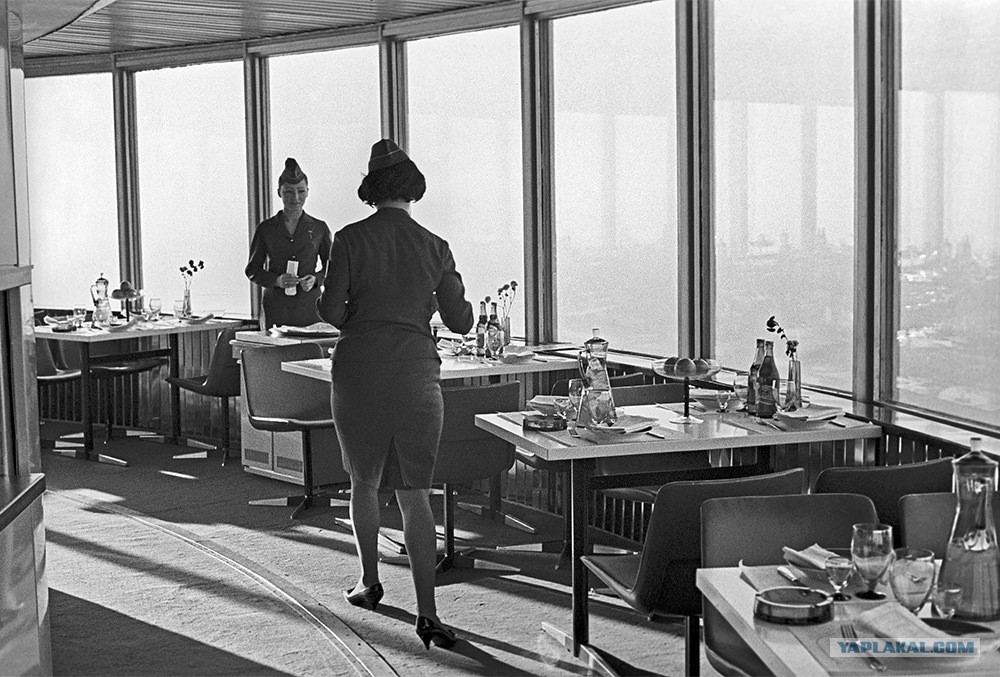

Статус: Offline Ярила Регистрация: 11.01.14 Сообщений: 3825	71. Ресторан «Седьмое небо» на высоте 337 метров готов к приему гостей, 1967 год.
	[^]

AndySP	28.03.2019 - 13:18 [ показать ] 5
Статус: Offline Ярила Регистрация: 11.01.14 Сообщений: 3825	72.
	[^]

AndySP	28.03.2019 - 13:19 [ показать ] 3

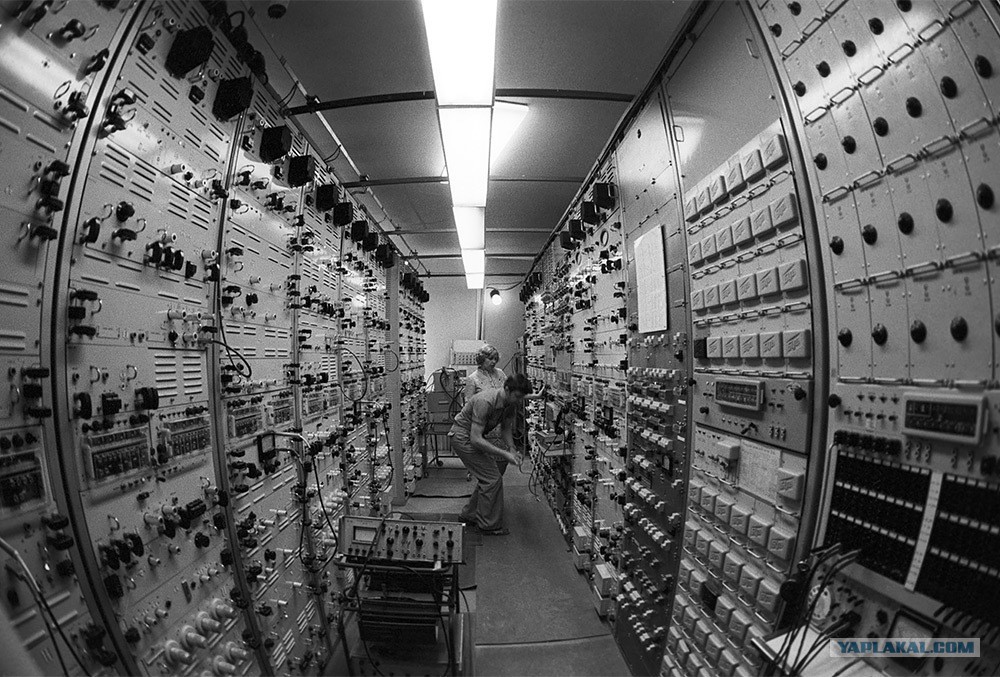

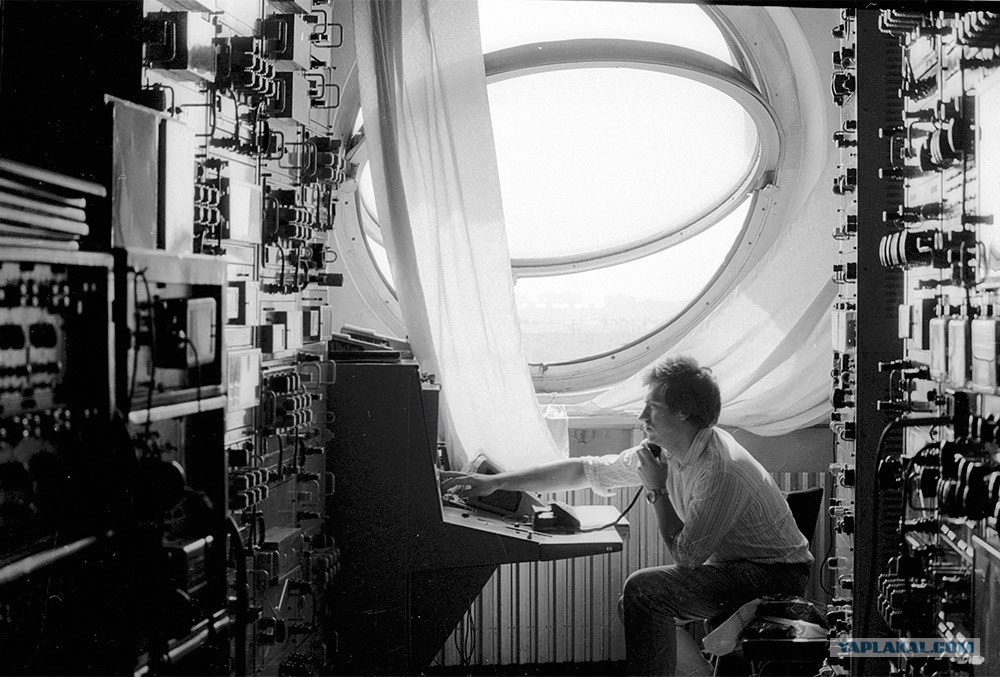

Статус: Offline Ярила Регистрация: 11.01.14 Сообщений: 3825	73. Аппаратный зал центральной радиорелейной связи на Останкинской телебашне, 1982 год.
	[^]

AndySP	28.03.2019 - 13:19 [ показать ] 2
Статус: Offline Ярила Регистрация: 11.01.14 Сообщений: 3825	74. Механик-монтажник проверяет состояние метеорологических приборов, установленных на Останкинской телебашне, 1970 год.
	[^]

AndySP	28.03.2019 - 13:19 [ показать ] 2
Статус: Offline Ярила Регистрация: 11.01.14 Сообщений: 3825	75.
	[^]
