Работу автоматических тормозов определяют в основном три процесса: зарядка, торможение и отпуск.
Зарядка — это процесс наполнения сжатым воздухом магистрального воздуховода и запасных резервуаров у вагонов.
Торможение происходит при снижении давления воздуха в магистрали.
Когда давление воздуха в магистрали повышается, происходит отпуск тормозов.Управляют тормозами при помощи крана машиниста.
Автоматический непрямодействующий тормоз (рис. 15.1, а) заряжают перед отправлением поезда, устанавливая ручку 3 крана машиниста в положение отпуска. При этом воздух, проходя по тормозной магистрали 5 через воздухораспределитель 8, заполняет запасный резервуар 7 до зарядного давления.
Одновременно с этим воздухораспределитель соединяет тормозной цилиндр с атмосферой. Под действием пружин тормозного цилиндра его поршень, перемещаясь в исходное положение через рычажную передачу 10, отводит тормозные колодки 11 от колес.Для того, чтобы привести тормоза в действие, нужно установить ручку крана машиниста в тормозное положение (рис. 15.1, б). Сжатый воздух выбрасывается из магистрали в атмосферу через кран машиниста, давление в ней снижается, воздухораспределитель разъединяет тормозной цилиндр с атмосферой, соединяя его с запасным резервуаром. При этом поршень тормозного цилиндра, сжимая возвратную пружину, действует на рычажную передачу. Тормозные колодки прижимаются к колесам.
При торможении тормозная магистраль отсоединяется от главного резервуара, и процесс торможения происходит за счет воздуха из запасных резервуаров, поэтому тормоз называется непрямодействующим.
При разрыве воздушной магистрали поезда или открытии в вагоне поезда стоп-крана происходит выпуск воздуха из магистрали и начинается торможение так же, как при управляемом выпуске воздуха из магистрали через кран машиниста, поэтому тормоз называется автоматическим.

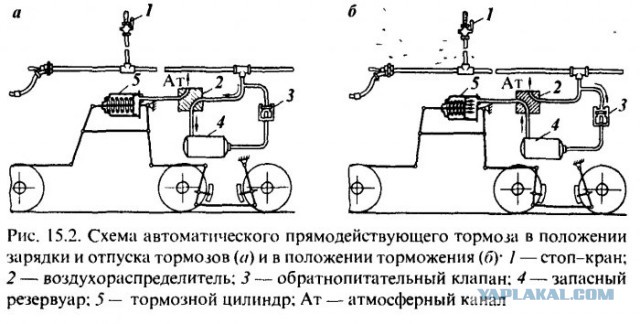

Автоматический прямодействующий тормоз (рис. 15.2), которым оборудован грузовой подвижной состав, отличается от не-прямодействующего тем, что встроенный в воздухораспределитель обратнопитательный клапан пополняет из главного резервуара через магистраль утечки воздуха из тормозного цилиндра и запасного резервуара во время торможения, это свойство и определило название тормоза — прямодействующий.
Рис. 15.1. Схема автоматического непрямодействующего тормоза в положении зарядки и отпуска тормоза (я) и в положении торможения (б): I — компрессор локомотива, 2 — главный резервуар; 3 — ручка крана машиниста; 4 — кран машиниста; 5 — тормозная магистраль; 6 — соединительные междувагонные рукава; 7 — запасный резервуар; 8 — воздухораспределитель; 9— тормозной цилиндр, 10— рычаги и тяги тормоза; 11 — тормозная колодка; Ат — атмосферный канал
