Стационарные кассетные магнитофоны, Длиннопост про стационарники. 262 фото.

Фото №2

Фото №3

Фото №4

Фото №5

1984 г. Вильма-204-стерео
Кассетный магнитофон-приставка "Вильма-204-стерео" с 1984 года выпуска Литовский ПСЗ Вильма. МП предназначен для записи звуковой информации на ленты FеCrО2, СrО2, FeCr в кассетах МК-60 и последуюшего воспроизведения фонограмм через внешнее УКУ с АС. В МП имеется раздельный по двум каналам визуальный и слуховой контроль записываемого сигнала при движущейся или неподвижной ленте, визуальный контроль воспроизводимого сигнала, автоотключение от сети через некоторое время после окончания ленты в кассете, автостоп при остановке приемного узла. В МП имеется световая индикация включения в электрическую сеть, совмещенная с подсветкой кассеты и шкал индикаторов, режимов работы и включения системы шумопонижения, индикация пиковых значений уровней записи. Управление ЛПМ квазисенсорное. Скорость протяжки ленты 4,76 см/с. Коэффициент детонации ± 0,18%. Диапазон частот на ЛВ с лентой FеCrО2 40...14000 Гц. Коэффициент гармоник на ЛВ - 3%. Отнocительный уровень помех с системой ШП -54 дБ. Габариты МП - 480х170х320 мм. Масса 12 кг.

Фото №2

Фото №3

Фото №4

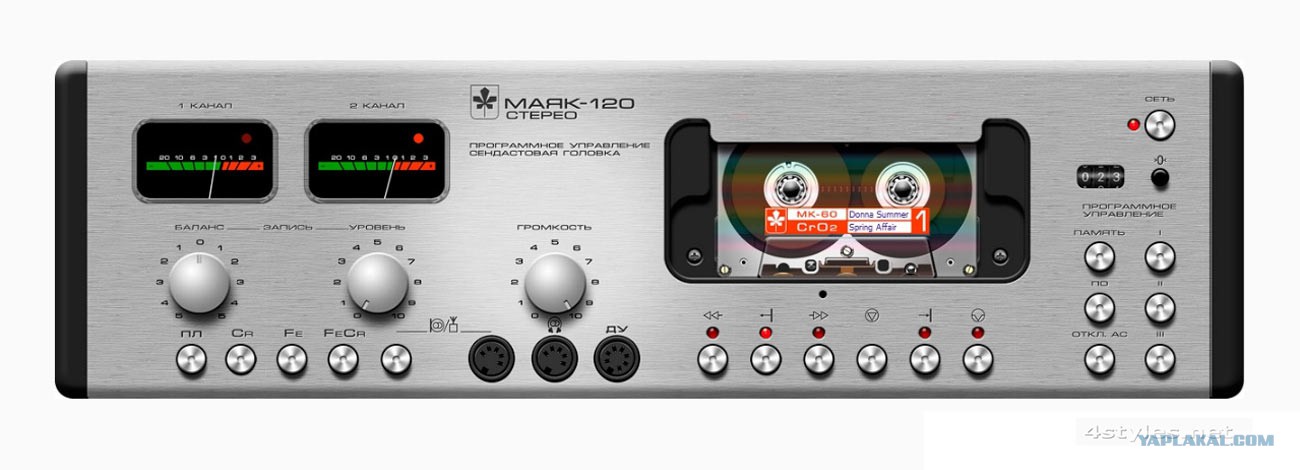

1984 г. Маяк-120-стерео
Магнитофон-приставка "Маяк-120-стерео" с 1984 года выпускал Киевский завод "Маяк". ''Маяк-120-стерео'' это кассетный стереофонический магнитофон-приставка 1-й группы сложности, предназначенный для записи фонограмм на магнитную ленту с различных источников и их воспроизведения через усилитель ЗЧ бытовой аппаратуры. Скорость движения ленты 4,76 см/с. Число дорожек 4. Длительность записи на одной дорожке 30 минут (зависит от кассеты). Чувствительность для входа, В: микрофон 0,0002, радиоприёмник 0,5, трансляционная линия 10...30. Коэффициент детонации 0,15%. Полоса воспроизводимых звуковых частот при использовании ленты, Гц: Fe,03 - 31,5...16000, Cr02, FeCr - 31,5...18000. Частота тока подмагничивания 80 кГц. Выходная мощность на стереотелефонах, мВт: номинальная 1, максимальная 13. Источник питания - сеть 50 Гц напряжением 220 В. Потребляемая мощность 38 Вт. Габариты магнитофона - 460х360х130 мм. Масса - 8,9 кг.

Фото №2

Фото №3

1984 г. Яуза-220-стерео
Кассетный магнитофон-приставка "Яуза-220-стерео" с 1984 года выпускал Московский ЭМЗ №1. МП предназначен для записи музыкальных или речевых программ на магнитную ленту и последующего их воспроизведения через внешний усилитель с АС. В МП иметтся световая индикация основных режимов работы, контроль записи прослушиванием на телефоны, раздельная по каналам индикация уровня записи с возможностью синхронного регулирования, индикация уровня воспроизведения, пауза, автостоп, регулирование громкости при работе на телефоны. Магнитофон работает с тремя типами магнитных лент, имеет шумопонижающее устройство системы ''Маяк''. Скорость протяжки ленты 4,76 см/с. Коэффициент детонации ±0,15%. Рабочий диапазон частот на линейном выходе при работе с лентой Fе - 40...12500 Гц. Cr - 40...14000 Гц. FeCr - 40...16000 Гц. Коэффициент гармоник на линейном выходе 2%. Относительный уровень шумов З и В с системой ШП -54 дБ. Габариты аппарата 430х315х136 ии. Масса 7 кг. Цена 405 рублей.

Фото №2

Фото №3

Фото №4

1985 г. Маяк-232-стерео
Стереофонический кассетный магнитофон-приставка "Маяк-232-стерео" с 1985 года выпускал Киевский завод "Маяк". Магнитофон-приставка ''Маяк-232-стерео'' предназначен для записи и воспроизведения фонограмм в кассетах МК-60 и МК-90 и работает с 3 типами магнитных лент. В модели имеются: регуляторы тембра по ВЧ и НЧ, раздельное регулирование уровня записи и воспроизведения; электронный индикатор уровня записи-воспроизведения; световая индикация включения в сеть; люминесцентная индикация включения системы шумопонижения, громкоговорителей, микрофона, режима записи и типов магнитных лент; счетчик расхода ленты; устройство «память»; подключение АС и стереотелефонов; система шумопонижения; проводное ДУ основными режимами; переключатель входов. Скорость протяжки магнитной ленты 4,76 см/с; коэффициент детонации ±0,2%; рабочий диапазон частот на линейном выходе для ленты с рабочим слоем из: гамма окиси железа 40...12500 Гц, хромдиоксида 40...14000 Гц, гамма окиси железа-хромдиоксида 40...16000Гц. Уровень шумов и помех в канале записи и воспроизведения -50...56 дБ; максимальная музыкальная мощность на АС при сопротивлении нагрузки 4 Ом 4 Вт. Потребляемая мощность 38 ВА; масса магнитофона 9,2 кг; габариты 460х130х360 мм, масса АС 5 кг; габариты АС 383х265х185 мм.

Фото №2

Фото №3

Фото №4

Фото №5

Фото №6

1985 г. Орель-101-1С
Магнитофоны-приставки "Орель-101-1С", "Орель МП-101С-1" с 1985 и 1990 года выпускал Днепровский машиностроительный завод. Кассетный магнитофон-приставка ''Орель-101-стерео'' обеспечивает запись музыкальных и речевых программ на магнитную ленту, с последующим их воспроизведением с помощью внешних усилительных устройств и АС. В МП применены компандерная система шумопонижения, электронно-логическое квазиеенсорное устройство управления всеми режимами работ, имеются переключатель типа лент, автостоп, быстродействующий электролюминесцентный индикатор уровня записи/воспроизведения, световой индикатор режимов, трёхдекадный счетчик ленты. Скорость протяжки ленты - 4,76 см /с; коэффициент детонации ±0,15 %; рабочий диапазон частот с лентами А4205-ЗБ и А4212-ЗБ - 31,5...12500 и 31,5...16000 Гц; коэффициент гармоник на ЛВ 2,5 %; относительный уровень шумов и помех в канале записи и воспроизведения при использовании магнитной ленты А4212-ЗБ, с системой шумопонижения -65 дБ; потребляемая мощность 40 Вт; габариты 350х290х130 мм; вес 7,9 кг. Цена 520 рублей. С 1990 года выпускалась МП ''Орель МП-101С-1'', которая при схожей конструкции, оформлении и электрической схеме имела улучшенные параметры. Диапазон частот воспроизведения не уже 31,5...18000 Гц, на ленте СгО2 и 31,5...16000 Гц на ленте Fе2О3. Взвешенное отношение сигнал/шум 56/48 дБ. Номинальная выходная мощность каждодо из каналов 1 Вт. Габариты магнитофона-приставки 360х 290х135 мм. Масса 7,8 кг.

Фото №2

Фото №3

Фото №4
