Стационарные кассетные магнитофоны, Длиннопост про стационарники. 262 фото.

Фото №2

Фото №3

Фото №4

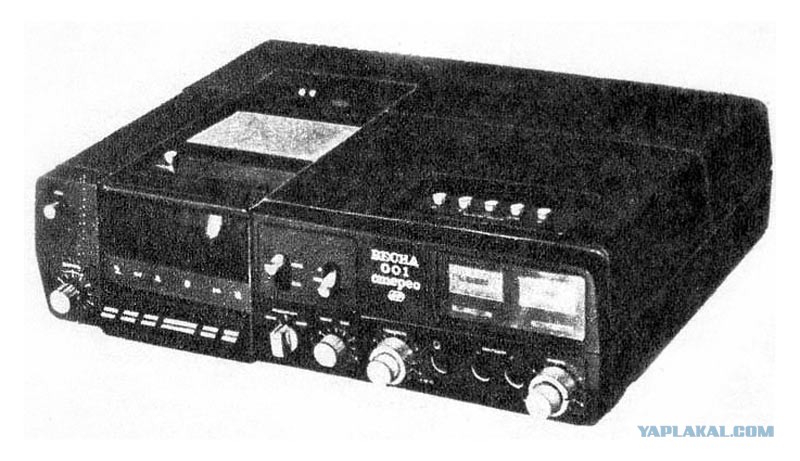

1980 г. Весна-001-стерео
Кассетный магнитофон-приставка "Весна-001-стерео" в 1980 году опытно выпустил Запорожский электромашиностроительный завод "Искра". Стационарная стереофоническая, со сквозным каналом кассетная магнитофонная приставка высшего класса ''Весна-001-стерео'' рассчитана на запись и воспроизведение речевых и музыкальных программ с магнитных лент на основе окиси железа и двуокиси хрома. ЛПМ приставки двухдвигательный с закрытым трактом и прямым приводом. Предусмотрены акустический контроль записи, оперативная регулировка скорости протяжки ленты, световая индикация режимов работы ЛПМ, автостоп при окончании ленты в кассете. В МП имеются отключаемая динамическая система шумопонижения с регулируемым порогом срабатывания, счетчик расхода ленты с устройством память, облегчающим поиск нужного места фонограммы, а также пиковые индикаторы уровня записи звука. В модели применена оригинальная система управления режимами ЛПМ с помощью коммутационного устройства с сенсорными датчиками. Краткие характеристики: Скорость протяжки магнитной ленты 4,76 см/с. Коэффициент детонации ±0,15%. Рабочий диапазон звуковых частот на линейном выходе при использования ленты на основе двуокиси хрома не хуже 30...16000 Гц, окиси железа 40...12500 Гц. Снижение уровня шума при включении устройства шумопонижения -8 дБ. Габариты магнитофона-приставки 464х350х140 мм. Масса 9 кг. Потребляемая мощность 40 Вт. Цена приставки 560 рублей.

1980 г. Весна-101-стерео
Стереофонический кассетный магнитофон "Весна-101-стерео" опытно выпущен в 1980 году Запорожским электромашиностроительным заводом "Искра". Он выполнен на базе ЛПМ магнитофона-приставки ''Весна-001-стерео'' и рассчитан на работу с магнитной лентой из окиси железа и двуокиси хрома. Магнитофон имеет отключаемую динамическую систему шумопонижения с регулируемым порогом срабатывания, автостоп по окончании ленты, трёхдекадный счетчик по расходу магнитной ленты с режимом память, шестиполосный регулятор тембра. Кроме того, имеется возможность подключения различных источников сигналов для воспроизведения через усилители магнитофона и его выносные АС, есть световая индикация типа магнитной ленты, режима записи, пиковых перегрузок, в режимах записи и воспроизведения. Работает магнитофон "Весна-101-стерео" на две акустические системы ''35АС-1''. Основные технические характеристики: Скорость протяжки ленты 4,76 см/сек. Коэффициент детонации 0,18%. Номинальная выходная мощность 2х20 Вт. Диапазон рабочих частот на линейном выходе при использовании магнитной ленты на основе двуокиси хрома 30...18000 Гц, окиси железа 40..12500 Гц. Снижение уровня шума при включении шумопонижения 8 дБ. Размеры магнитофона 485х395х140 мм. Вес 18 кг. Розничная цена модели с двумя акустическими системами 750 рублей.

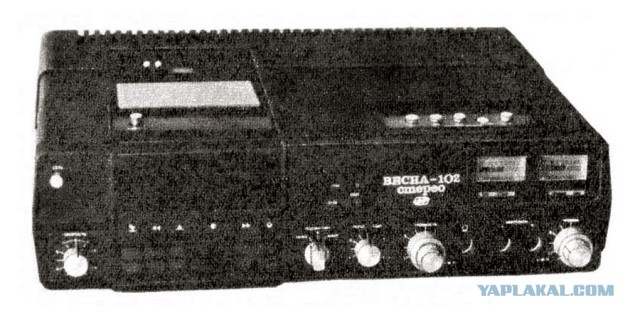

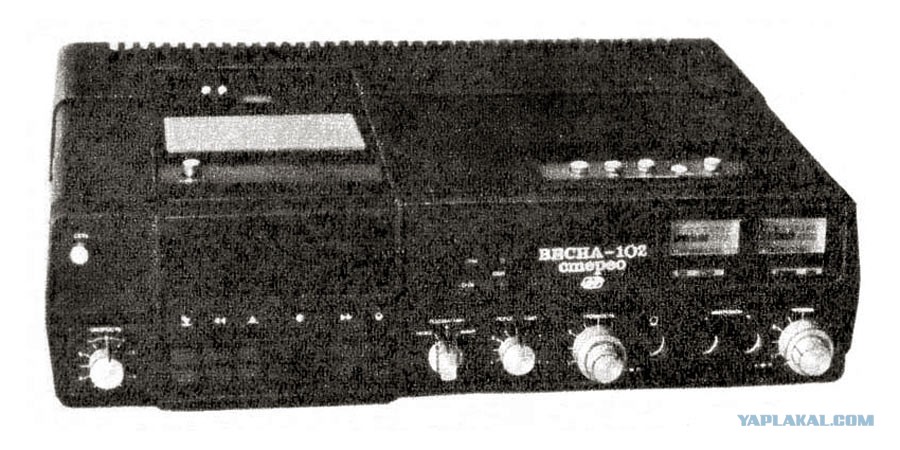

980 г. Весна-102-стерео
Стереофонический магнитофон-приставка "Весна-102-стерео" в 1980 году опытно выпустил Запорожский ЭМЗ "Искра". Аппарат выполнен на базе двухмоторного лентопротяжного механизма с прямым приводом и имеет сквозной канал записи и воспроизведения. Для управления режимами работы используется логическая система, срабатывающая при замыкании контактов клавишного переключателя. Аппарат снабжен отключаемым устройством шумопонижения с регулируемым порогом срабатывания, счётчиком метража ленты с памятью, индикаторами пиковых перегрузок, кнопочным переключателем входов, автостопом, выключающим двигатель при окончании кассеты. Предусмотрена световая индикация режимов работы ЛПМ и регулировка скорости движения ленты в пределах ±3%. Магнитофон-приставка рассчитана на работу с магнитной лентой двух типов, на основе двуокиси хрома (Сг02) и окиси железа (Fе2О3). Рабочий диапазон частот на ленте из двуокиси хрома 40...18000 Гц, окиси железа 40...12500 Гц. Коэффициент детонации ± 0,18 %. Габариты аппарата 464х380х140 мм. Масса 9 кг. Цена 450 рублей.

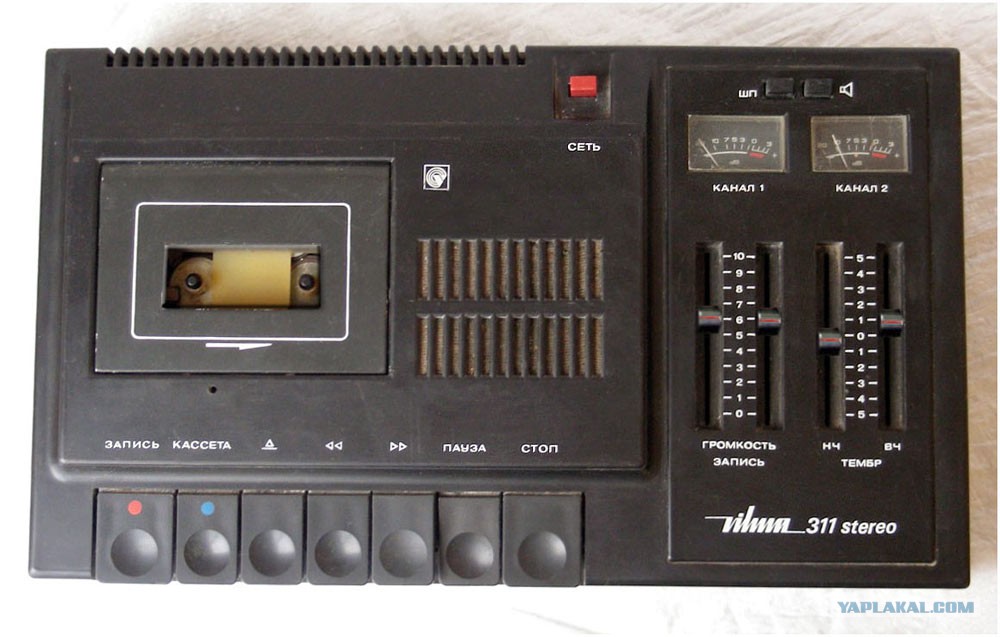

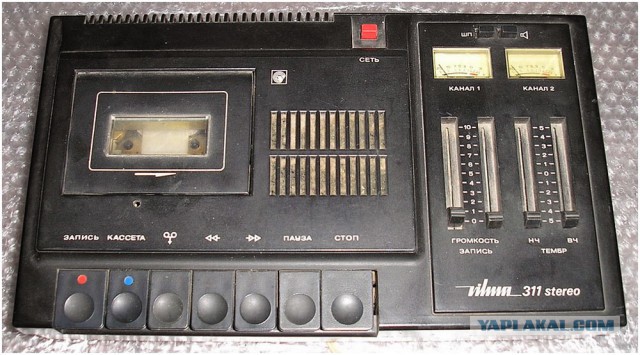

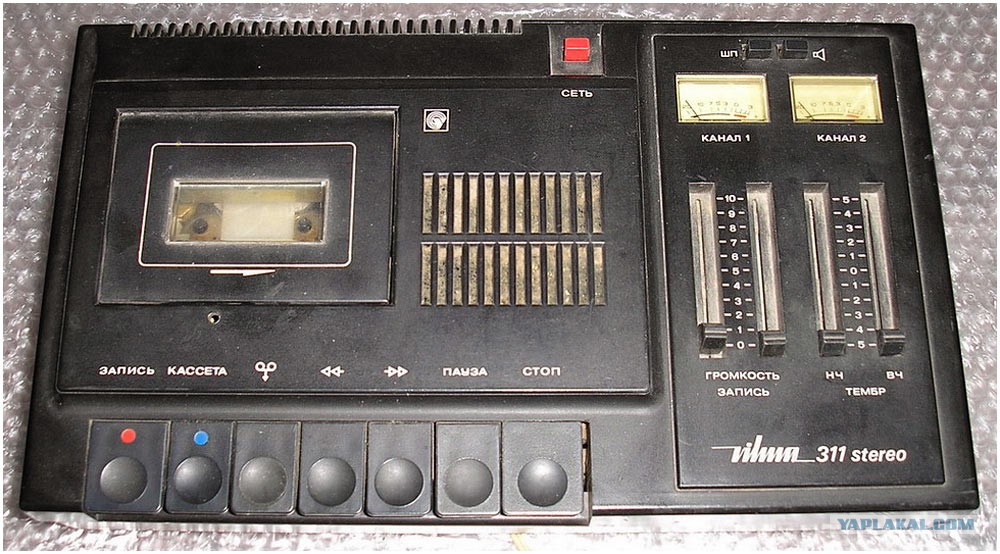

1983 г. Вильма-311-стерео
Кассетный стереофонический магнитофон "Вильма-311-стерео" с I-кв 1983 года выпускал Вильнюсский приборостроительный завод Вильма. Магнитофон предназначен для записи и воспроизведения фонограмм на магнитной ленте шириной 3,81 мм, размещенной в кассетах МК-60. Магнитофон обеспечивает стерео и монофоническую запись с микрофона, звукоснимателя, приёмника, телевизора, радиолинии или другого магнитофона; электрическое воспроизведение записи через ЛВ; через выносные АС или стереофонические телефоны; контроль уровня записи с помощью индикаторов при подвижной и неподвижной ленте; раздельную регулировку уровней записи и воспроизведения; регулировку тембров ВЧ и НЧ; отключения АС; временный останов; блокировку ошибочного включения режима запись; ускоренную перемотку ленты в двух направлениях. Имеется система шумопонижения, которая повышает качество звука снижением уровня высокочастотных составляющих. Диапазон рабочих частот на выходе к АС - 40...12500 Гц. Номинальная выходная мощность 2х2 Вт. Потребляемая мощность 40 Вт. Габариты магнитофона 360х210х100 мм. Его масса 4,5 кг.

Фото №2

Фото №3

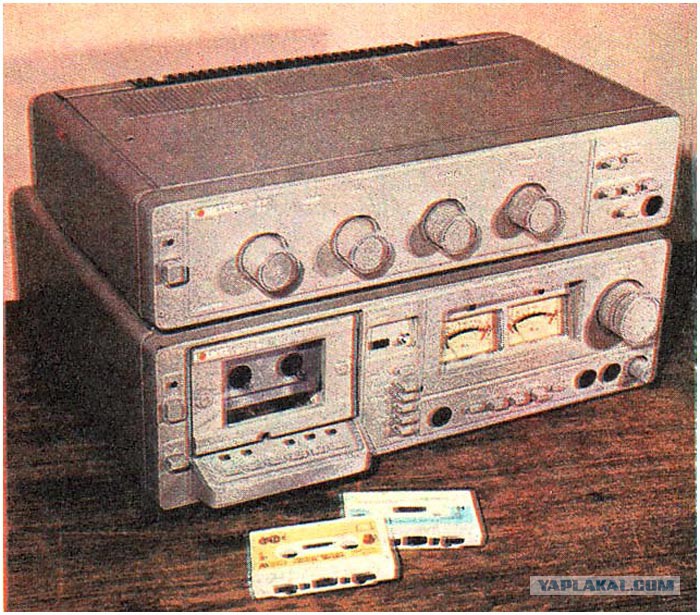

1983 г. Комета-220-стерео
Стационарный кассетный магнитофон "Комета-220-стерео" в течении 1983 года опытно выпустил Новосибирский завод точного машиностроения. Магнитофон рассчитан на применение магнитных лент 3 типов в кассетах МК. Уровень записи контролируется стрелочными индикаторами и индикаторами квазипиковых значений. Имеется световая индикация включения, режимов работы и временной остановки ленты, возможность подключения пульта ДУ и стереотелефонов. Аппарат выполнен в виде двух блоков: магнитофона и усилителя мощности. В нём использованы ЛПМ и электронные узлы от магнитофона-приставки ''Маяк-231-стерео''. В отличие от него, здесь применён кассетодержатель обеспечивающий установку и подъем кассеты с помощью специального демпфирующего устройства. В магнитофоне имеются счетчик контроля расхода ленты, автостоп. Есть регуляторы тембра по ВЧ и НЧ. Основные технические характеристики: Скорость протяжки ленты 4,76 см/с. Коэффициент детонации ±0,2%. Рабочий диапазон воспроизводимых частот при использовании ленты: Fe 40...12500 Гц. Сг 40...14000 Гц. FeCr 40...16000 Гц. Относительный уровень шумов и помех без ШП на ленте: Fe -55 дБ. Сг -59 дБ. FeCr -61 дБ. Номинальное напряжение на линейном выходе 0,5 В. Номинальная выходная мощность на нагрузке сопротивлением 4 Ом 2х10 Вт. Диапазон регулирования тембра на частоте: 63 Гц - ±6 дБ, 16000 Гц - ±10 дБ. Потребляемая мощность 130 Вт. Габариты магнитофона 460х362х152 мм, масса 10,5 кг. Габариты УМ 460х272х112 мм, масса 7 кг.

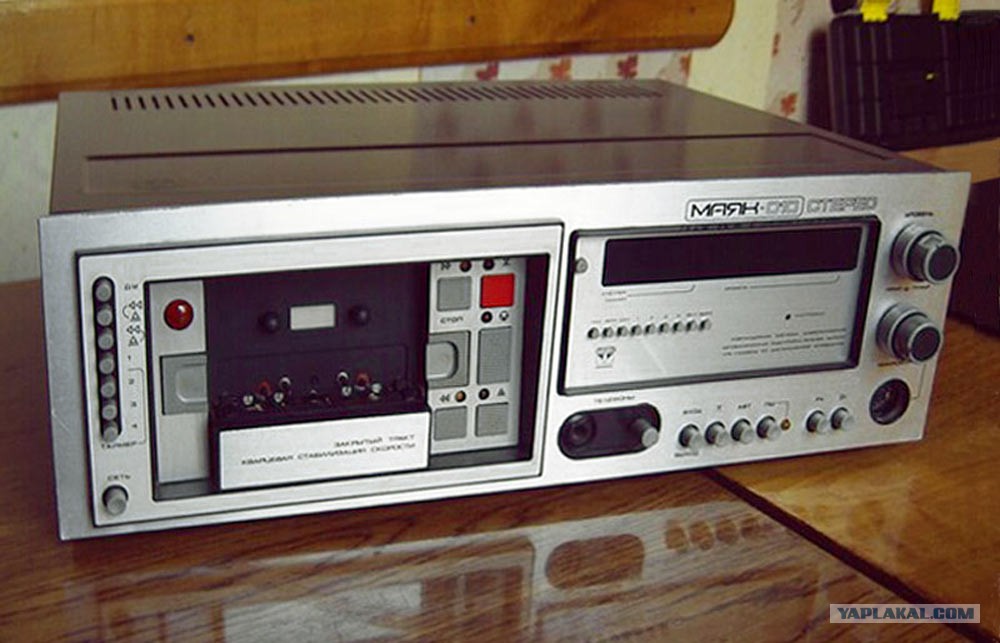

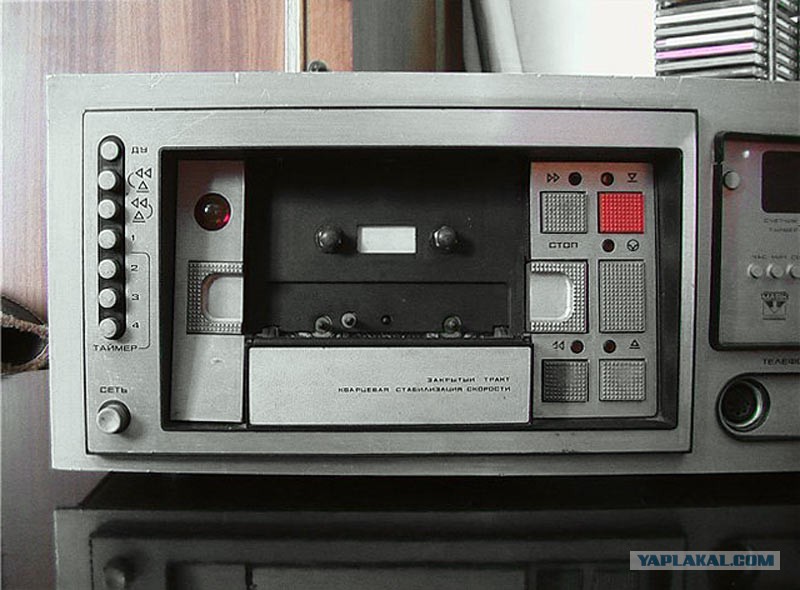

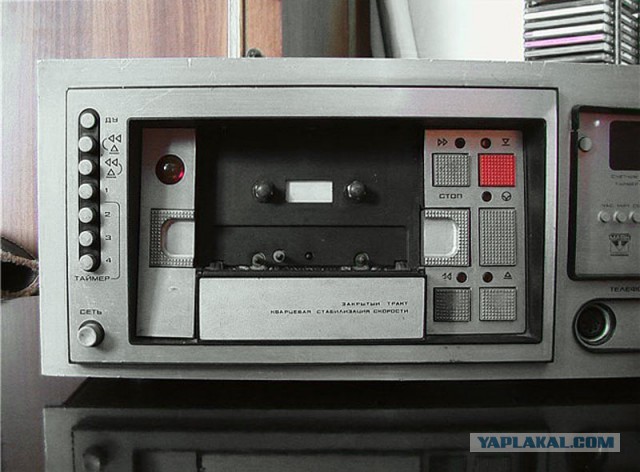

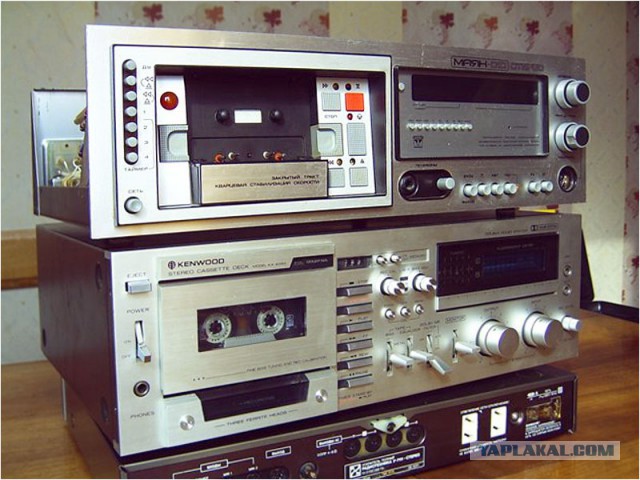

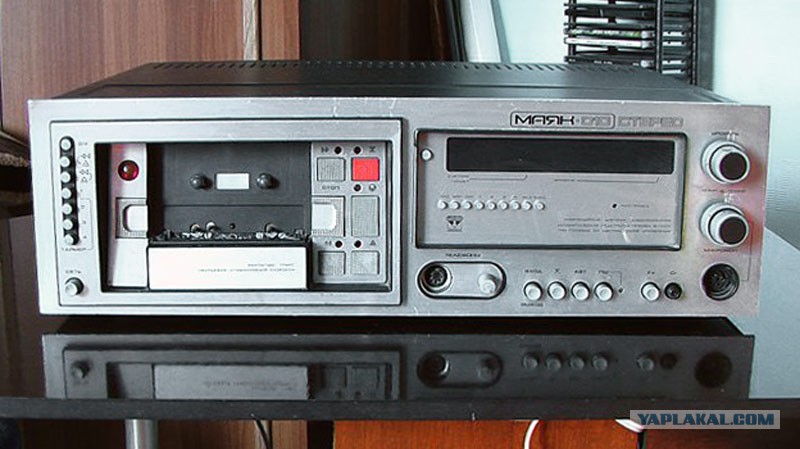

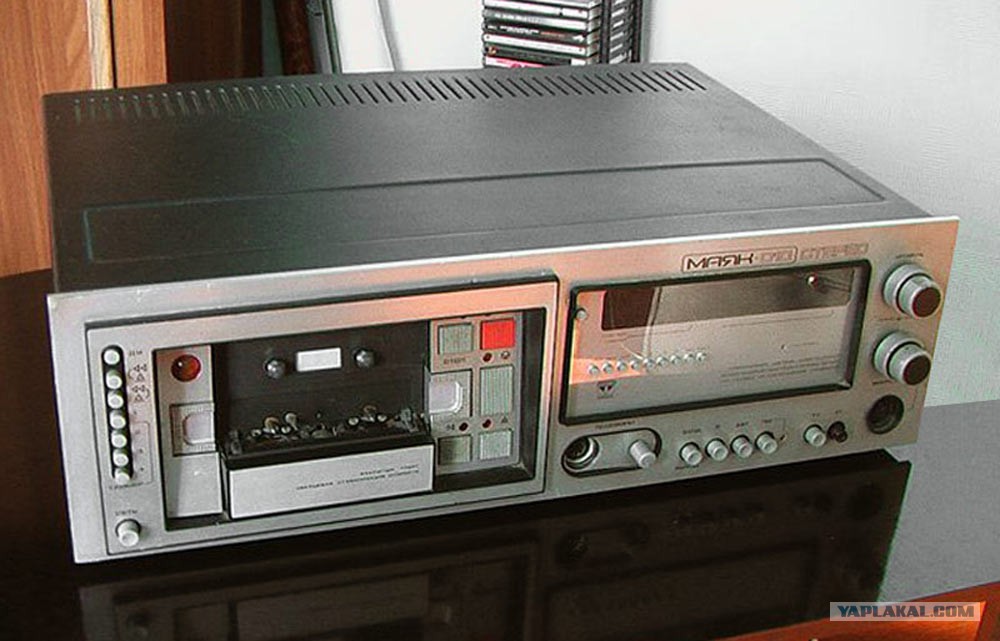

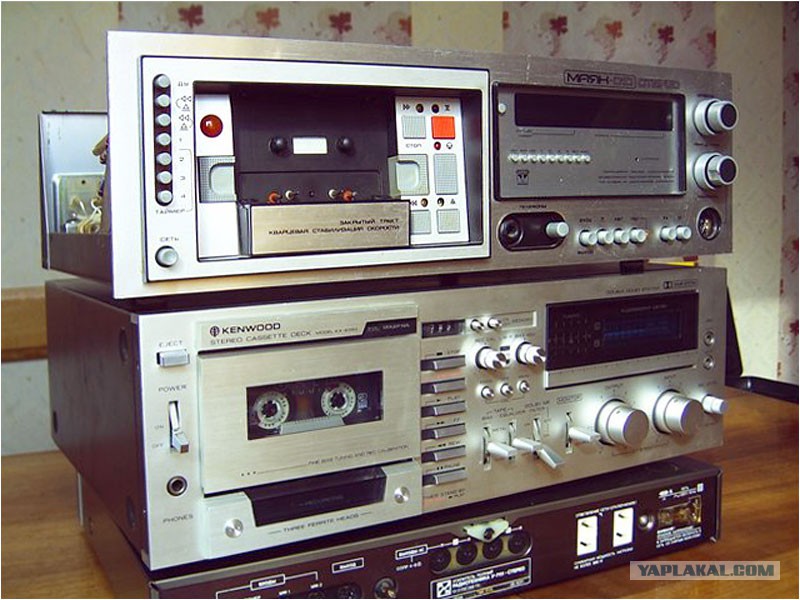

1983 г. Маяк-010-стерео
Магнитофон-приставка "Маяк-010-стерео" с I-кв 1983 года выпускалась Киевским заводом "Маяк". Магнитофон-приставка ''Маяк-010 стерео'' предназначен для высококачественной записи и воспроизведения моно и стереофонических музыкальных и речевых программ на магнитных лентах А4212-3Б и А4205-3, размещенных в кассетах МК-60. МП предназначен для совместной работы с внешним усилителем или УКУ с АС и обеспечивает запись с микрофона, пьезоэлектрического звукоснимателя, радиоприёмника, другого магнитофона, телевизора; воспроизведение записей; стирание записи; перемотку ленты; индикацию уровня записи с возможностью раздельного и синхронного регулирования; автоматический останов по окончании ленты; временный стоп; подключение стереотелефонов; электронный счетчик расхода ленты; компандерную систему шумопонижения. МП обеспечивает функции: микширование сигналов с микрофонного и основного входов; возможность применения двух типов магнитных лент А4205-3 Fe; А4212-3Б Сг; индикацию уровня записи средних и пиковых значений люминесцентным индикатором; контроль уровня воспроизведения; контроль записываемого или записанного сигнала на ЛВ; регулировку уровня громкости на стереотелефонах; запись паузы на движущейся ленте (Редактор); автоматическую подстройку записи по токам записи и подмагничивания; световую индикацию включения в сеть; световую индикацию режимов работы ЛПМ; работу с внешним таймерным устройством; работу со встроенным таймером осуществляющим: индикацию текущего времени; коррекцию времени; измерение временных интервалов; выключение магнитофона по заданному времени; работу магнитофона в заданном интервале времени; беспроводное инфракрасное ДУ режимами ЛПМ; кварцевую стабилизацию скорости движения магнитной ленты; квазисенсорное управление режимами ЛПМ; возможность работы с лентами толщиной 9 и 12 мкм; возможность работы ЛПМ в режиме Память по электронному счетчику; работа ЛПМ в автоматическом режиме. Питание МП осуществляется от сети. Потребляемая мощность 55 ВА. Скорость ленты 4,76 см/с. Коэффициент детонации ±0,15%. Диапазон частот на ЛВ: 40...14000 Гц с лентой А4206-3 и 31,5...18000 Гц с А4213-3Б. Коэффициент гармоник на ЛВ 1,5%. Относительный уровень шумов и помех в канале записи-воспроизведения -58 дБ, с компандерной системой ШП -80 дБ. Чувствительность основного входа 200 мВ, микрофона 0,08 мВ. Напряжение ЛВ - 500 мВ. Габариты МП - 460x340х150 мм. Масса - 10 кг.

Фото №2

Фото №3

Фото №4

Фото №5

Фото №6

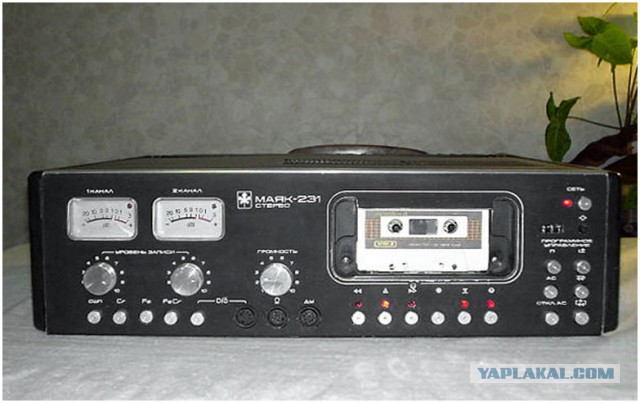

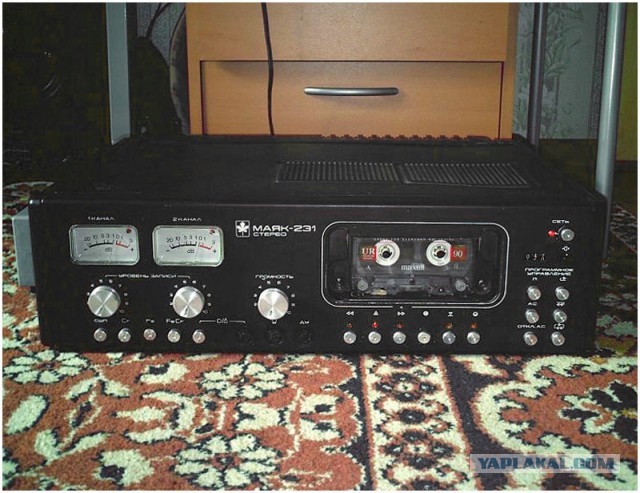

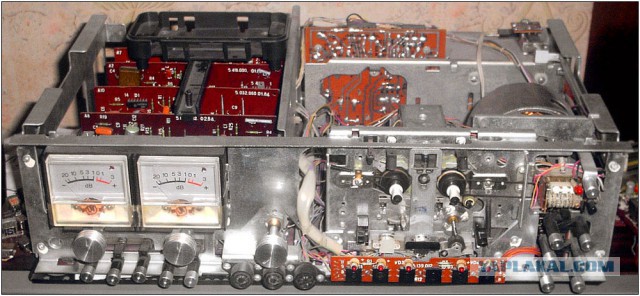

1983 г. Маяк-231-стерео
Стереофонический кассетный магнитофон-приставка "Маяк-231-стерео" с начала 1983 года выпускал Киевский радиозавод "Маяк". Магнитофон-приставка с электронно-логическим управлением ''Маяк-231-стерео'' предназначен для записи музыкальных и речевых программ на магнитную ленту и последующего их воспроизведения с помощью внешнего усилителя с АС. В модели имеется слуховой и визуальный контроль записываемого сигнала, световая индикация включения в сеть, индикация пиковой перегрузки тракта записи, световая индикация всех режимов работы; имеется устройство шумопонижения, счётчик расхода ленты с системой памяти, возможность для программного управления автостопом и памятью, возможность дистанционного управления в режимах рабочий ход, перемотка ленты, пауза и остановка. Магнитная лента типа А4205-ЗБ, А4212-ЗБ. Скорость ленты 4,76 см/с. Диапазон рабочих частот на ЛВ на ленте А4205-ЗБ - 40...14000 Гц; А4212-ЗБ - 40...16000 Гц. Коэффициент детонации ±0,2%. Коэффициент гармоник на ЛВ 3%. Относительный уровень шумов и помех в канале З/В -54 дБ. Максимальная мощность, потребляемая от сети 40 Вт. Габариты модели 460х360х130 мм. Масса 9,5 кг. Цена МП - 385 рублей.

Фото №2

Фото №3

Фото №4

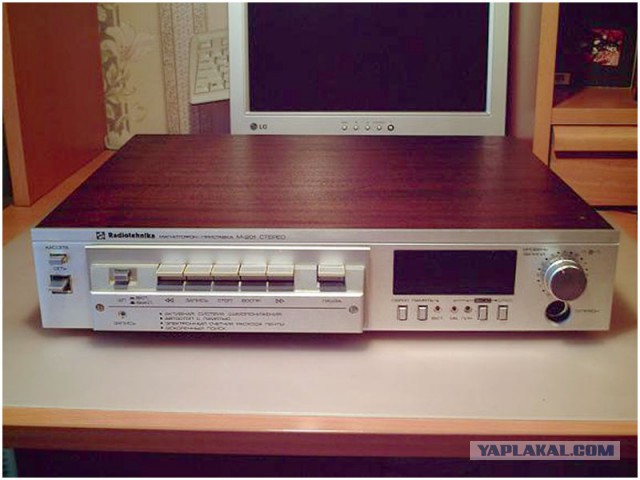

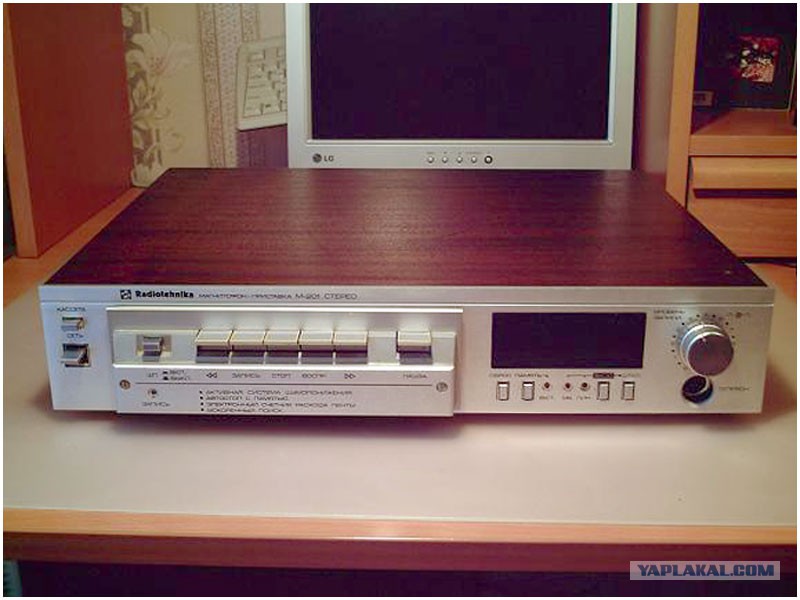

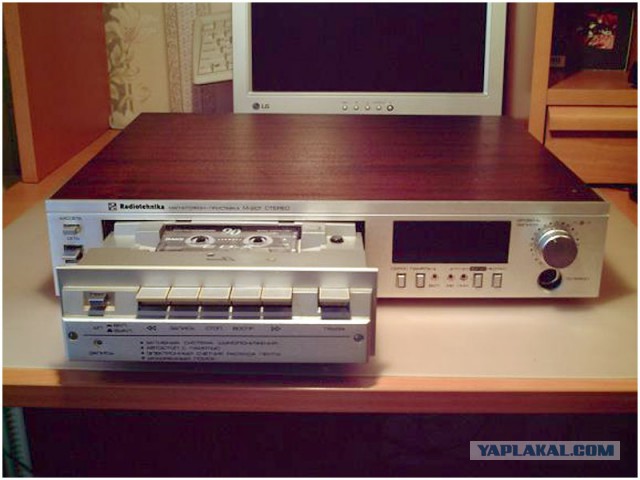

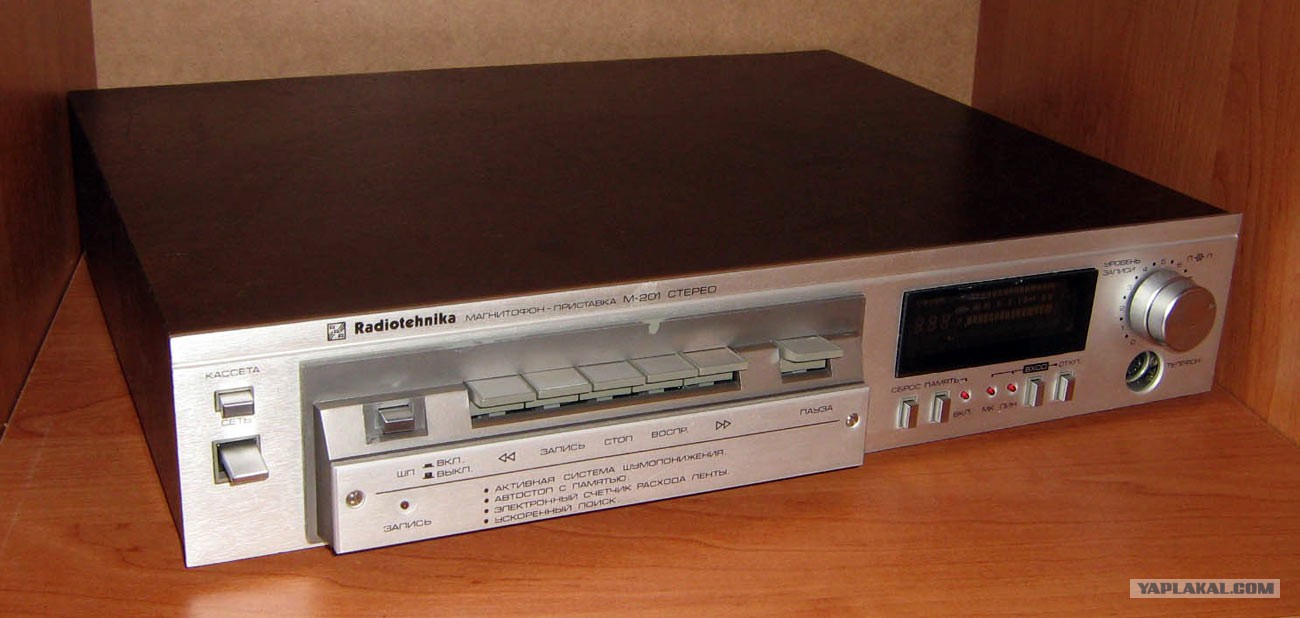

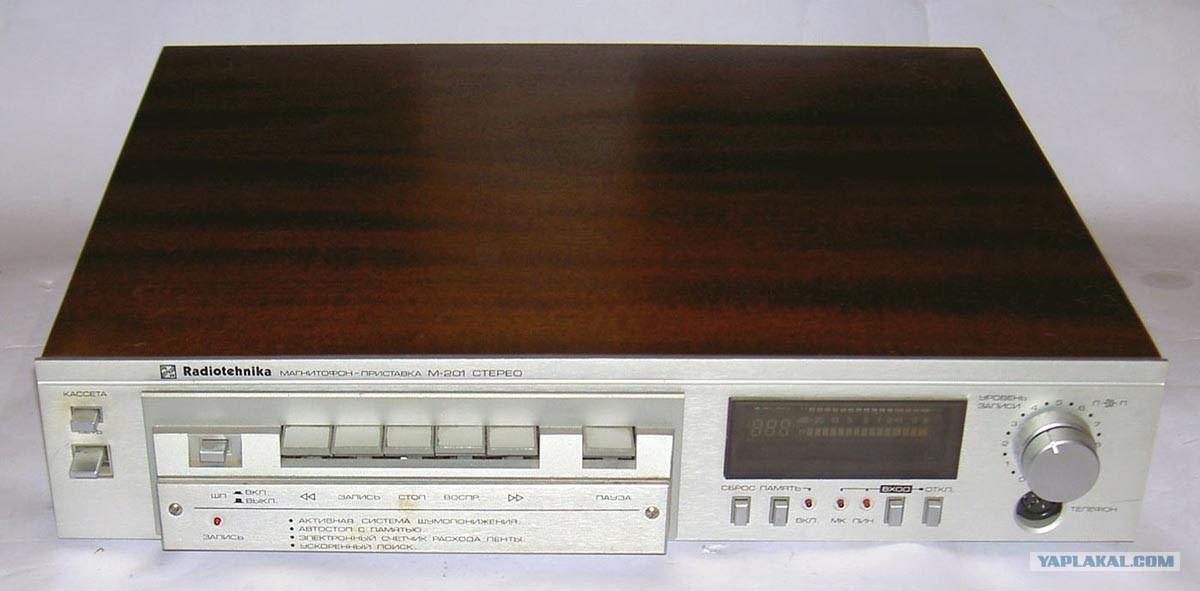

1983 г. Радиотехника М-201С
Магнитофон-приставка "Радиотехника М-201С" с 1983 года выпускалась Рижским ПО "Радиотехника". МП предназначен для работы в составе радиокомплекса ''Радиотехника-101-стерео'', но может использоваться и отдельно. Магнитофон рассчитан на запись фонограмм на магнитные ленты А4205-3Б или А4212-3Б в кассетах МК-60 или МК-90, с микрофона, электрофона, телевизора, приемника, тюнера, проигрывателя, другого магнитофона и с радиотрансляционной линии как непосредственно, так и через УКУ. Воспроизведение осуществляется через внешний УЗЧ или стереофонические телефоны. Магнитофон имеет переключатели входов и типа ленты, катодолюминесцентный индикатор квазипикового уровня сигнала при записи и воспроизведении, счётчик расхода ленты, поиск фонограмм по счетчику и по нулевому сбросу. Оптимальные условия работы аппарата и достижение максимальных показателей обеспечиваются при совместной работе с блоками комплекса. Краткие технические характеристики: Отклонение скорости от номинальной 1,5%. Коэффициент детонации ±0,15%. Диапазон частот на ЛВ при использовании ленты типа: Сг - 40...14000 Гц, ленты Fe - 40...12500 Гц Относительный уровень помех и шумов при включенной СШП -60 дБ. Относительный уровень стирания -65 дБ. Напряжение на ЛВ 400...600 мВ. Потребляемая мощность 15 Вт. Габариты магнитофона-приставки - 430х92х360. Его вес 8 кг.

Фото №2

Фото №3

Фото №4

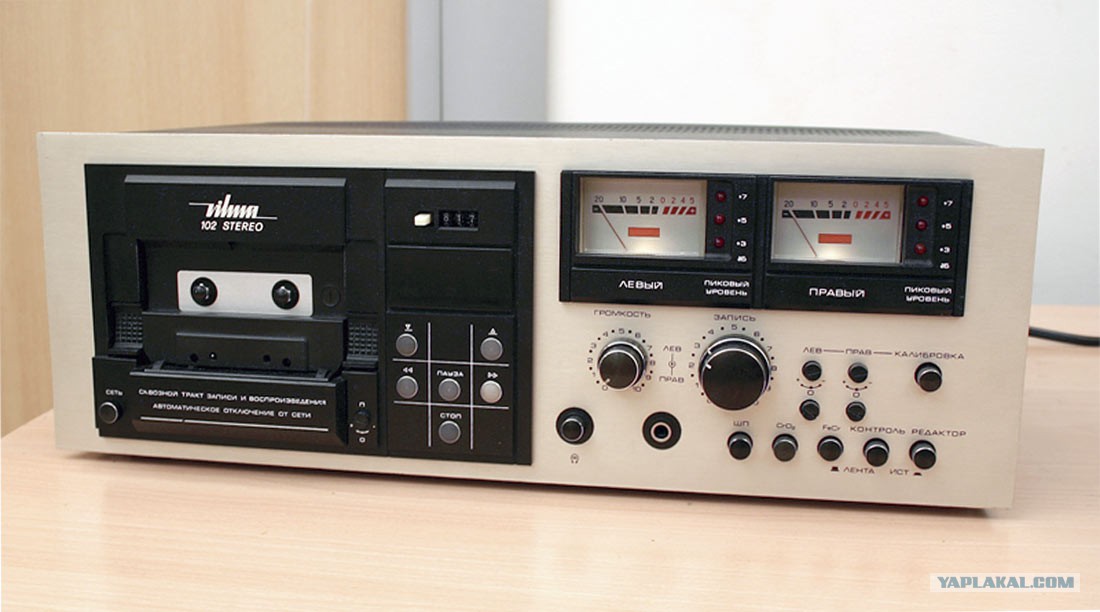

1984 г. Вильма-102, 110-стерео
Кассетные магнитофоны-приставки "Вильма-102-стерео" и "Вильма-110-стерео" с 1984 года выпускал Вильнюсский приборостроительный завод "Вильма". Стационарный со сквозным каналом кассетный МП ''Вильма-102-стерео'' предназначен для работы с магнитными лентами всех типов в кассетах МК-60, МК-90, МК-120. В магнитофоне применён двухдвигательный лентопротяжный механизм с закрытым трактом и квазисенсорным управлением. Электронная часть построена на основе специализированных интегральных микросхем и комбинированной магнитной головки записи и воспроизведения. В аппарате имеются индикаторы среднего и квазипикового уровней сигнала, они работают в режиме записи и воспроизведения, устройство подавления помех при переключении режимов, компандерный шумоподавитель ''Dolby-B'', счётчик расхода ленты, устройство выборки ее петли и автостоп. Извлечь кассету и включить требуемый режим работы можно не нажимая кнопку ''Стоп''. Автоматический выключатель отключает магнитофон от сети через 1...1,5 минуты после перехода ЛПМ в режим ''Стоп''. Есть калибровка тока записи под применяемый тип магнитной ленты, регулировка тока подмагничивания, ступенчатое изменение уровня сигнала на линейном выходе, слуховой контроль записываемого и записанного на ленту сигнала. Выпускаемый совсместно с описанным аппаратом магнитофон-приставка ''Вильма-110-стерео'' по электрической схеме и конструкции аналогичен вышеописанному, отличие только во внешнем оформлении, других ручках и кнопках. Основные технические характеристики: Скорость движения ленты 4,76 см/с. Коэффициент детонации ±0,17%. Диапазон рабочих частот на магнитной ленте типа А4205-ЗБ 31,5...14000 Гц, А4212-ЗБ 31,5...16000 Гц. Уменьшение уровня помех канала записи-воспроизведения при включении системы шумопонижения 8 дБ. Напряжение сигнала на линейном выходе МП 250...700 мВ. Максимальная выходная мощность на выходе для подключения стереотелефонов 10 мВт. Потребляемая мощность 50 Вт. Габариты МП - 466х166х308 мм. Масса 13 кг. С 1985 года завод выпускал усовершенствованный магнитофон-приставку "Вильма-102-1-стерео". Ко всем имеющимся в первых моделях сервисах, здесь добавлен сквозной канал записи и воспроизведения и устройство для дистанционного управления всеми режимами ЛПМ на инфракрасных лучах. Так же улучшеные некоторые характеристики МП. Диапазон рабочих частот с лентой А4212-ЗБ 31,5...18000 Гц. Коэффициент детонации 0,15%. Относительный уровень шумов и помех с СШП минус 64 дБ. Потребляемая мощность 20 Вт. Габариты МП - 480х168х320 мм. Масса - 10,8 кг.
