Жерех
16.11.2015 - 14:31
6
Статус: Offline


Шутник

Регистрация: 6.07.13
Сообщений: 59

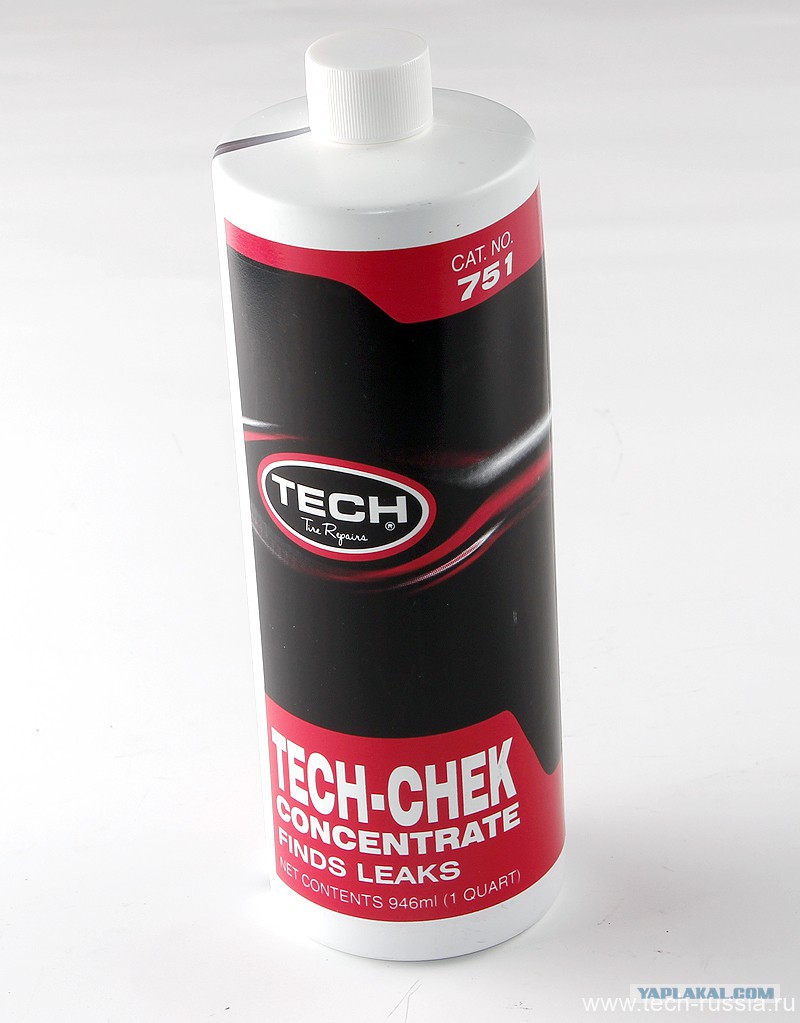

Я вот такой штукой давным - давно пользуюсь :


Проверка герметичности сваренных пропиленовых труб

[^]
monstr99
16.11.2015 - 14:31
0
Статус: Offline


Ярила

Регистрация: 23.12.12
Сообщений: 1058
Цитата (Брайден @ 16.11.2015 - 13:52)
Мыльный раствор поможет, если знаешь место утечки. А если нет, будешь мылить все стыки что-ли?

нужно внутрь системы подлить мыльной воды , и можно давить , пена покажет непровар

[^]
Дмитрий400
16.11.2015 - 14:32
0
Статус: Offline


Хражемилик

Регистрация: 17.04.14
Сообщений: 1093
Покажет любую утечку.

Проверка герметичности сваренных пропиленовых труб

[^]
ПростоКонь
16.11.2015 - 14:34
1
Статус: Offline


Ярила

Регистрация: 23.10.12
Сообщений: 17964
Цитата (Брайден @ 16.11.2015 - 13:29)
Супер. А если есть утечка, как её найти? Воздух не пахнет.

Надо клубничный воздух закачивать, тот, который блондинкам в шинки пшикают. dont.gif

[^]
rauh
16.11.2015 - 14:34
1
Статус: Offline


Шутник

Регистрация: 16.11.15
Сообщений: 1
Цитата (totktonada57 @ 16.11.2015 - 13:36)
Цитата (fas @ 16.11.2015 - 13:31)
мда. а если по маленькой капельке давить будет......как ты этим манометром
определишь

а если по маленькой - то и хуй с ней. зашлакуется само

в крайнем случае можно и изолентой (синей конечно) заматать

[^]
Дубинyшка
16.11.2015 - 14:38
2
Статус: Offline


Юморист

Регистрация: 7.02.15
Сообщений: 542
Цитата (Kentu @ 16.11.2015 - 13:27)
Создаем давление компрессором, закачав 4-6 атмосфер. Ждем 20 минут и проверяем давление.
Итог: протечек нет, затраты 140 р.

Данным действом Вы проверили трубопроводную систему на прочность. Необходимо также проверить систему на плотность. Для этого надо снизить испытательное давление до рабочего и произвести осмотр сварных стыков, сальников и т.п. путем обмазки их мыльным или другим раствором, либо другим способом. Также существуют методы проверки на плотность, когда систему оставляют под давлением на время от суток и более и контролируют падение давления. Но в этом методе есть сложности в связи с расширением/сжатием воздуха в системе в зависимости от перепадов температуры окружающей среды (день/ночь, потепление/похолодание).

[^]
VLEKS
16.11.2015 - 14:40
0
Статус: Offline


Ярила

Регистрация: 22.08.15
Сообщений: 1596
Цитата
Супер. А если есть утечка, как её найти? Воздух не пахнет.

Мыльный раствор в помощь!

[^]
TonyBeer
16.11.2015 - 14:40
1
Статус: Offline


Ярила

Регистрация: 1.04.13
Сообщений: 4267
Цитата (Брайден @ 16.11.2015 - 13:29)
Супер. А если есть утечка, как её найти? Воздух не пахнет.

По старинке, все швы слюнями обмазываешь, если пропускает, то будет пениться dont.gif !

[^]
mox1
16.11.2015 - 14:40
1
Статус: Offline


Шутник

Регистрация: 31.07.14
Сообщений: 30
Опрессовка воздухом и жидкостью это совсем разные вещи. Если объём большой, а утечка невелика, то и через час ничего тебе манометр не покажет. А 20 минут – это ниочём. Кто прессовал систему с воздухом, тот знает.

[^]
piwik
16.11.2015 - 14:42
0
Статус: Offline


Ярила

Регистрация: 5.06.12
Сообщений: 1480
систему пусаешь и ткам всё видно..............

[^]
IСанчесI
16.11.2015 - 14:42
4
Статус: Offline


переподпереподвыподверт

Регистрация: 13.07.12
Сообщений: 13015
а я как дурак просто нормально и по совести их сваривал, а не тяп-ляп...
до этого в жизни паяльника в руках не держал, сделал сразу и себе и теще безо всяких протечек

[^]
c0der
16.11.2015 - 14:42
0
Статус: Offline


Весельчак

Регистрация: 24.10.12
Сообщений: 142
Цитата (Брайден @ 16.11.2015 - 12:29)
Супер. А если есть утечка, как её найти? Воздух не пахнет.

В воде немного моющего средства разводишь и наносишь кисточкой на подозрительные места.

[^]
brodyagavik
16.11.2015 - 14:43
0
Статус: Offline


Ярила

Регистрация: 19.05.14
Сообщений: 6519
Цитата (трест @ 16.11.2015 - 13:29)
чтобы полдня не закачивать воздух надо заполнить систему водой

Нормальный компрессор закачает махом.тока 6 кило, наверно много.и стыки мыльным раствором пройти.всё.

Добавлено в 14:49
Цитата (woww @ 16.11.2015 - 13:33)
ТС вы реально думаете что есть другие способы опрессовки трубопроводов?
все точно так и делается, только заполняют систему рабочей жидкостью, а дальше качают либо насосом, либо компрессором
америку не открыл

Вообщето их всего два..идро и пневмо испытания..словия прохождения.н.еподение давления от заданного в течении 15 минут,после закрытия коренной задвижки.давление должно быть 1.25 от рабочего.

[^]
Matiass
16.11.2015 - 14:50
2
Статус: Offline


Ярила

Регистрация: 15.12.11
Сообщений: 4889
С мыльным раствором понятно. А клизму куда? blink.gif

Это сообщение отредактировал Matiass - 16.11.2015 - 14:51

Проверка герметичности сваренных пропиленовых труб

[^]
кирил86
16.11.2015 - 14:51
5
Статус: Offline


Шутник

Регистрация: 22.10.14
Сообщений: 37
У нас подрядчик проверяет(ял) кислородом.А хуле возить компрессор!Закачали и ждут.Ну и обнаружили свищ-хуйня вопрос :"Сейчас заварим". Пиздануло знатно, хорошо что вверх всё ушло, сварной только кирпичей горку отложил.

[^]
Legal
16.11.2015 - 14:51
3
Статус: Offline


Шутник

Регистрация: 10.07.12
Сообщений: 43
Чтобы кто-нибудь не порвал потом свои трубы воздухом, оставлю это здесь:

СП 73.13330.2012 (Внутренние санитарно-технические системы зданий. Актуализированная редакция СНиП 3.05.01-85)

7.2.2 Манометрические испытания системы внутреннего холодного и горячего водоснабжения следует производить в следующей последовательности:

систему заполнить воздухом пробным избыточным давлением 0,15 МПа (1,5 кгс/смСП 73.13330.2012 Внутренние санитарно-технические системы зданий. Актуализированная редакция СНиП 3.05.01-85);

при обнаружении дефектов монтажа на слух следует снизить давление до атмосферного и устранить дефекты;

затем систему заполнить воздухом давлением 0,1 МПа (1 кгс/смСП 73.13330.2012 Внутренние санитарно-технические системы зданий. Актуализированная редакция СНиП 3.05.01-85), выдержать ее под пробным давлением в течение 5 мин.

Система признается выдержавшей испытание, если при нахождении ее под пробным давлением падение давления не превысит 0,01 МПа (0,1 кгс/см)


Это сообщение отредактировал Legal - 16.11.2015 - 14:51

[^]
Дубинyшка
16.11.2015 - 14:51
1
Статус: Offline


Юморист

Регистрация: 7.02.15
Сообщений: 542
Цитата (Kukrinikz @ 16.11.2015 - 13:37)
На правах "Бу-бу-бу":
1. Опрессовывать воздухом есть нарушение ТБ (но тут давление не очень, зато объем огого), надо использовать воду (жидкость), т.к. жидкость не сжимаема и при разгерметизации давление падает моментально, в отличии от газа (воздуха).
2. Давление опрессовки должно быть в 1,5 раза выше рабочего.

За смекалку - зеленка, но больше так не делай. Или заливай основную массу водой, а давление нагнетай воздухом, но объем должен быть минимальным.

Пневмоиспытания запрещены только на территории действующих цехов производственных предприятий, а также на эстакадах, в каналах и лотках, где уло­жены эксплуатируемые трубопроводы.

[^]
brodyagavik
16.11.2015 - 14:52
0
Статус: Offline


Ярила

Регистрация: 19.05.14
Сообщений: 6519
Цитата (mox1 @ 16.11.2015 - 14:40)
Опрессовка воздухом и жидкостью это совсем разные вещи. Если объём большой, а утечка невелика, то и через час ничего тебе манометр не покажет. А 20 минут – это ниочём. Кто прессовал систему с воздухом, тот знает.

Разные тока среды, и тб при них.падение давления пудет при обоих.с гидро быстрее, ибо жижкость не сжимаемая.

[^]
AdamThomas
16.11.2015 - 14:54
1
Статус: Offline


Шутник

Регистрация: 9.09.14
Сообщений: 36
этот способ называется пневматическое испытание. Однажды накачали воздухом 10 Атм участок трубопровода из ПНД диаметром 400мм. и длинною 350 метров. Ебнуло так что обосрались все)))

[^]
Clue
16.11.2015 - 14:55
0
Статус: Offline


Ярила

Регистрация: 19.10.13
Сообщений: 1518
Цитата (Брайден @ 16.11.2015 - 13:29)
Супер. А если есть утечка, как её найти? Воздух не пахнет.

мыльной пеной.

[^]
brodyagavik
16.11.2015 - 14:56
0
Статус: Offline


Ярила

Регистрация: 19.05.14
Сообщений: 6519
Цитата (Legal @ 16.11.2015 - 14:51)
Чтобы кто-нибудь не порвал потом свои трубы воздухом, оставлю это здесь:

СП 73.13330.2012 (Внутренние санитарно-технические системы зданий. Актуализированная редакция СНиП 3.05.01-85)

7.2.2 Манометрические испытания системы внутреннего холодного и горячего водоснабжения следует производить в следующей последовательности:

систему заполнить воздухом пробным избыточным давлением 0,15 МПа (1,5 кгс/смСП 73.13330.2012 Внутренние санитарно-технические системы зданий. Актуализированная редакция СНиП 3.05.01-85);

при обнаружении дефектов монтажа на слух следует снизить давление до атмосферного и устранить дефекты;

затем систему заполнить воздухом давлением 0,1 МПа (1 кгс/смСП 73.13330.2012 Внутренние санитарно-технические системы зданий. Актуализированная редакция СНиП 3.05.01-85), выдержать ее под пробным давлением в течение 5 мин.

Система признается выдержавшей испытание, если при нахождении ее под пробным давлением падение давления не превысит 0,01 МПа (0,1 кгс/см)

Вообщето есть правила госгортехнадзора..ам все прописано.но это для тех трубопроводов,которые у них сертификацию.

[^]
неходос
16.11.2015 - 14:56
1
Статус: Offline


.

Регистрация: 20.05.09
Сообщений: 7461
Цитата (Брайден @ 16.11.2015 - 13:29)
Супер. А если есть утечка, как её найти? Воздух не пахнет.

на 5 очках свистит,аж соседи услышат

[^]
Dmitryasm
16.11.2015 - 14:56
0
Статус: Offline


Весельчак

Регистрация: 29.07.15
Сообщений: 115
Герметичность это супер, а как проверить на сужение внутреннего диаметра? например видел следующее: в системе отопления - обвязка котла, уголок впаян в трубу 3/4 так что внутри остается диаметр 1/4. То есть трубу так расплавили, что изменился внутренний диаметр, в следствии скорость потока уменьшилась и как результат снизился КПД всей системы отопления.

[^]
ukrj
16.11.2015 - 14:57
2
Статус: Offline


бастард Эпикура

Регистрация: 19.03.10
Сообщений: 2180
это как-то по-раковски... с воздухом задолбешься ждать когда упадет давление, да и потом, если даже и присутствует микротрещина, через которую может сочиться, ты с воздухом провозишься целый день уж сразу воды и все понятно! dont.gif

Это сообщение отредактировал ukrj - 16.11.2015 - 14:57

[^]
Bormangrot
16.11.2015 - 14:58
1
Статус: Offline


Ярила

Регистрация: 18.04.12
Сообщений: 1379
Я помнится на своей бывшей калдине подсос воздуха во впускном коллекторе искал. Делал дымогенератор из литровой банки с винтовой крышкой. В крышку впаивал медные трубки, внутри разъем на 2 сигареты. Прикуриваешь сигареты, банку закрываешь, вроде дул в трубку или компрессором уже не помню.
Был удивлен как быстро сигареты тлели, так ни один курильщик не сможет и дыму завались. Подсос воздуха обнаружен не был, чему я был рад.
Кому интересно поищите технологию с запросом "дымогенератор из сигарет"

[^]
