Военная история знает немало случаев, когда развитие новых видов оружия шло по тупиковому пути. Так произошло и в начале Великой Отечественной войны, когда в поисках усиления оружия пехоты на вооружение Красной армии был принят 37-мм миномёт ВМ-37, одновременно служивший пехотинцу лопатой. Увы, воплощённый в металле, он плохо выполнял обе свои функции…

30 фото via-1; via-2

При изучении архивных фондов можно встретить не только документы, но и книги, содержащие очень интересные материалы. Одна из таких находок — труд «Миномёты», написанный полковником Н. Н. Никифоровым и выпущенный в 1945 году издательством «Гостехиздат» тиражом 25 000 экземпляров. В книге в научно-популярной форме описана история возникновения этого оружия, краткие сведения об устройстве и типах миномётов, о прицельных приспособлениях и способах ведения огня.

Фото: Иллюстрация из книги «Миномёты» Н. Н. Никифорова

Это сообщение отредактировал KROVLJ - 29.07.2016 - 18:10

Среди прочих проектов Никифоров описывает в своей книге изобретение советских конструкторов, в котором те «скрестили» миномёт и лопату:
«Миномёт-лопата. Лёгкость, портативность, способность маневрировать – очень ценные свойства современных миномётов. Как это часто бывает, не обошлось без увлечений и в этом вопросе. Если миномёт так лёгок и портативен – почему бы не снабдить им каждого бойца? – думали некоторые конструкторы. И на свет появился миномёт-лопата: черенок лопаты являлся одновременно стволом лёгкого 37-миллиметрового миномёта, а сама лопата служила в качестве опорной плиты при стрельбе из этого миномёта. Этот миномёт, как и обыкновенную лопату, боец носил сбоку на поясе.

Миномёт оказался тяжелой, неуклюжей и неудобной в обращении лопатой и в то же время слабым миномётом. В погоне за лёгкостью его веса пришлось сделать тонкими стенки его ствола; это заставило ограничиться очень небольшим зарядом пороха и позволило бросать мину всего лишь на 200 метров. Действие самой мины при калибре миномёта в 37 миллиметров тоже оказалось слабым. Войсковые испытания изготовленной партии миномётов-лопат были проведены на фронте. Они подтвердили старую истину, что всё универсальное – плохо. Миномёт-лопата получил от бойцов ироническое прозвище «ни миномёт, ни лопата» и не был принят на вооружение Красной Армии».

Полковник Н. Н. Никифоров оказался не совсем прав: миномёт-лопата калибра 37 мм был принят на вооружение Красной армии, поступал на оснащение как пехотных подразделений, так и воздушно-десантных бригад Красной армии и даже успел повоевать.

Фото: 37-мм миномёт-лопата ВМ-37 (из коллекции Музея отечественной военной истории в Падиково, Истринский район Московской области)

Это сообщение отредактировал KROVLJ - 29.07.2016 - 18:11

Этот образец вооружения был разработан НИИ №13 Народного комиссариата вооружения в кратчайшие сроки после начала Великой Отечественной войны, летом 1941 года. В августе миномёт прошёл необходимые краткие испытания, 3 сентября 1941 года постановлением Государственного комитета обороны (ГКО) за личной подписью И. В. Сталина был принят на вооружение под индексом ВМ-37. Изначально он именовался «взводный миномёт-лопата калибра 37 мм», но впоследствии индекс оставили, а слово «взводный» исключили.

Фото: Чертёж общего вида ВМ-37

Конструкция ВМ-37 была предельно простой и состояла из трёх частей: ствол, опорная плита-лопата и сошка.

Ствол изготавливался из цельнотянутой трубы из стали СТ-45 с внутренним диаметром 37±0,3 мм и толщиной стенок 2,5 мм, при этом допуск на толщину был очень большим, и она могла «плавать» в пределах 2,25–2,875 мм. При этом ствол не обрабатывался ни изнутри, ни снаружи, за исключением посадочного места казённика и среза ствола. Со стороны среза ствола делался небольшой раструб для удобства вкладывания мины при заряжании. Для предохранения рук бойца от ожогов при частой стрельбе и от примерзания зимой на ствол была надета брезентовая подвижная муфта.

Казённик изготавливался из более прочной стали СТ-40. В него запрессовывался боёк, а сам казённик наглухо соединялся со стволом. Ремонт сломавшегося бойка не предусматривался. На конце казённика изготавливалась шаровая пята для шарнирного соединения ствола с лопатой. Ствол и лопата в шарнирном соединении были неразъёмными.

Фото: ВМ-37 в походном положении. Виден способ фиксации пера лопаты (из коллекции Музея отечественной военной истории в Падиково, Истринский район Московской области)

Для соединения ствола с лопатой «по-походному» на казённой части ствола было предусмотрено вращающееся кольцо. Кольцо имело вырез, куда заходило перо лопаты, а после поворота кольца происходила жёсткая фиксация лопаты в положении для переноски или окапывания.

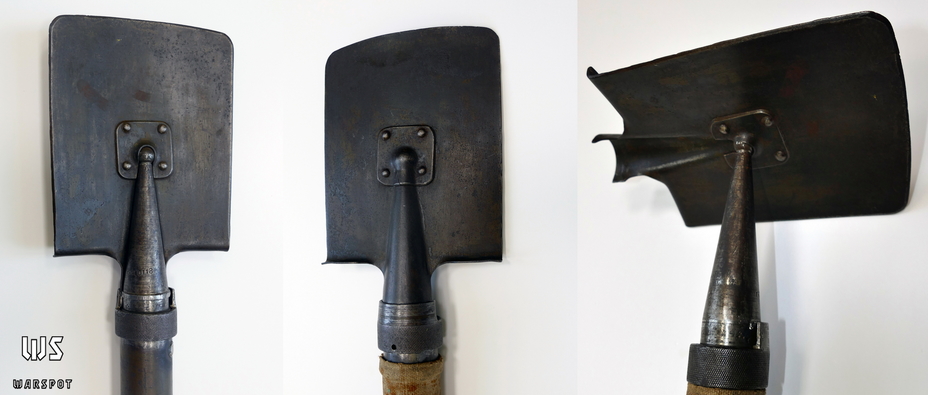

Фото: Опорная плита-лопата миномёта ВМ-37 (из коллекции Музея отечественной военной истории в Падиково, Истринский район Московской области)

Опорная плита-лопата изготавливалась из листовой стали 36СГНА (из той же стали делались стальные шлемы СШ-39 и СШ-40) толщиной 1,6 мм.

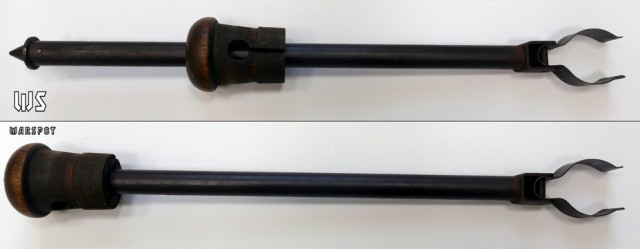

Сошка предназначалась для опоры ствола в грунт при выстреле, что увеличивало устойчивость ствола и улучшало меткость стрельбы. С одной стороны сошка оканчивалась полукруглой пружиной-лиркой, имеющей подвижное соединение с сошкой петлёй, а с другой – заострённым концом с шайбой для упора в грунт. На сошке находилась деревянная пробка, которая за счёт своей конструкции всегда оставалась на сошке и могла свободно (с лёгким натягом) перемещаться по ней вверх-вниз. В походном положении сошка находилась в стволе миномёта лиркой в сторону казённой части ствола. С дульной части при этом ствол закрывался деревянной пробкой, надетой на сошку. От выпадения из ствола в походном положении сошка удерживалась лиркой. Помимо основной функции, сошка была шомполом, а лирка – банником для чистки ствола.

Фото: Сошка миномёта-лопаты (из коллекции Музея отечественной военной истории в Падиково, Истринский район Московской области)

Для приведения ВМ-37 в боевое положение было необходимо поворотом кольца на казённике привести лопатку в свободное положение на шарнире, упереть её в ранее вырытом ровике в землю, далее вынуть пробку, достать сошку, соединить её со стволом с помощью лирки, направить ствол на цель и упереть сошку в грунт.

К каждому миномёту-лопате прилагался патронташ на 15 мин. Из-за того, что вес боекомплекта вышел значительным, было предложено уменьшить число мин в патронташе до восьми, но это предложение было отклонено лично Сталиным.

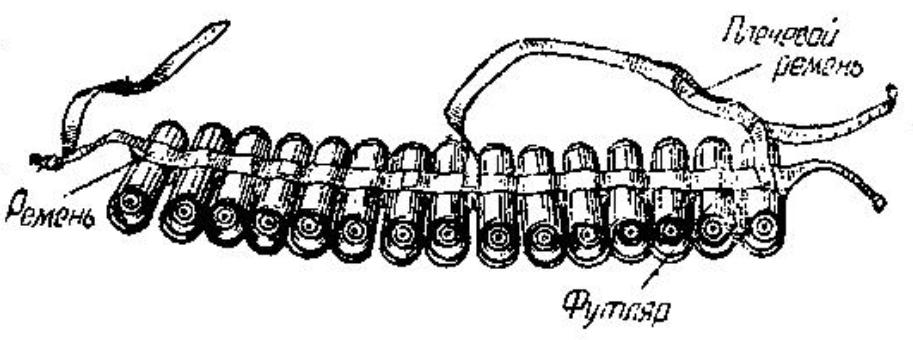

Патронташ представлял собой брезентовый ремень с гнёздами в виде петель, в которых крепились железные футляры-гильзы для мин. Застёгивался он вокруг тела солдата металлическим крюком за специальную пряжку. Чтобы при перебежках и переползаниях патронташ не сползал вниз, к ремню был пришит плечевой ремень.

Фото: Патронташ для переноски мин ВМ-37 (ЦАМО)

...

37-мм мина и гнездо патронташа.

Футляры изготавливались из кровельного железа, представляя собой цилиндры без донца и крышки. В корпусе были выштампованы «усы» для крепежа к гнёздам ремня патронташа. В верхней части футляра была приклёпана пластинчатая пружина, а внизу была сделана глубокая закатка.
Мины вставлялись в патронташ взрывателем вверх и удерживалась в футляре от выпадения вниз кольцевой закаткой футляра, а вверху – пружиной. При правильном положении мины в футляре головка взрывателя не должна была высовываться из-за верхнего края футляра

Фото: Патронташ с закреплёнными на нём футлярами для мин ВМ-37 (ЦАМО)

Чтобы извлечь мину, нужно было нажать пальцами на крылья стабилизатора через нижнюю часть футляра, при этом категорически запрещалось нажимать на капсюль вышибного патрона. Как только мина проходила через пружину и взрыватель показывался из футляра, её можно было брать за взрыватель и вынимать.

Фото: Начальник одного из цехов обувно-шорной фабрики райпромтреста Пролетарского района А. И. Талаева с патронташем для мин, январь 1942 года (РГАКФД)

При утверждении ВМ-37 на совещании ГКО отмечалось, что производство 37-мм мин по литью, взрывателям, механической обработке корпусов и стабилизаторов снизит производство 50-мм и 82-мм мин к другим миномётам, так как будет задействовано одно и то же оборудование, но этот аргумент не был учтён Сталиным.
Миномёт-лопата, по данным инструкции по применению и постановления ГКО, имел следующие характеристики:
калибр – 37 мм;
максимальная дальность стрельбы – 250 м;
минимальная дальность стрельбы – 60 м;
вес миномёта – около 1,5 кг;
вес мины – 0,4–0,5 кг;
угол горизонтального обстрела без изменения положения плиты – около ±12°.

Фото: Вверху чертёж 37-мм мины для ВМ-37, внизу рисунок из инструкции по устройству и применению 37-мм миномёта

ВМ-37 предназначался для поражения живой силы противника, находящейся на открытых позициях или за укрытиями (овраг, окоп, постройка, яма, кусты и т. д.), уничтожения расчётов пулемётов, миномётов и орудий.

Наводка миномёта на цель производилась без помощи прицельных приспособлений, поэтому следует учитывать, что наибольшая дальность получалась при угле возвышения 45°. При меньших углах стрелять не рекомендовалось во избежание частых осечек – мина накалывалась на боёк с малым усилием. При увеличении угла более 45° дальность стрельбы уменьшалась. Изменение угла возвышения производилось с помощью перестановки сошки: для увеличения угла сошка опиралась в землю ближе к миномёту, для уменьшения – дальше от миномёта. Исправление наводки производилось после наблюдения за результатами первого выстрела: при перелёте нужно было увеличивать угол возвышения; при недолёте – уменьшать.

Фото: Миномёт-лопата в боевом положении (из коллекции Музея отечественной военной истории в Падиково, Истринский район Московской области)

Согласно постановлению ГКО, общее количество выпущенных миномётов-лопат и патронташей к ним с сентября 1941 до конца года должно было составить 250 000 штук с постепенным наращиванием производства за каждый месяц. В сентябре предполагалось изготовить 10 000 миномётов, в октябре 50 000, в ноябре 90 000, в декабре 100 000. Производство распределялось по четырём наркоматам: наркомату вооружения, наркомату общего машиностроения, наркомату среднего машиностроения и наркомату путей сообщения.

Одновременно, тем же постановлением ГКО, были принята на вооружение 37-мм мина к ВМ-37. Мина была только одного типа. Вместе с принятием её на вооружение почти сразу (в пятидневный срок) предполагалось разработать способы упрощения её производства и определить заводы для изготовления. К концу 1941 года должны были выпустить 7 520 000 мин.

Фото: Рисунок из инструкции по устройству и применению 37-мм миномёта. Ведение огня из ВМ-37

C 8 по 13 октября 1941 года испытания ВМ-37 и мин к ним провели на Артиллерийском научно-исследовательском полигоне (АНИОП) в Ленинграде – испытания инициировало Главное артиллерийское управление (ГАУ). Миномёт показал неудовлетворительные характеристики по точности стрельбы – так, средний разброс мин был в семь раз больше, чем у 50-мм ротного миномёта. Мина в полёте вела себя неустойчиво, кувыркалась. Несмотря на то что Ленинград был уже отрезан от «большой земли», полигон, его инфраструктура и сотрудники продолжали работать в интересах страны.

Повторные испытания на АНИОП прошли в середине декабря 1941 года на основании распоряжения заместителя начальника артиллерии Ленинградского фронта. Испытывались миномёты-лопаты и мины выпуска ленинградских заводов. На испытаниях опорная плита прогнулась. Кроме того, выяснилось, что использование ВМ-37 как шанцевого инструмента для подготовки позиции и самоокапывания в зимних условиях практически невозможно. Осколочное действие 37-мм мин было в пять раз хуже, чему у 50-мм мин. Заключение АНИОП по итогам было неутешительным: испытания миномёт и мина не выдержали, дальнейшее использование войсками миномёта-лопаты запрещено.

После появления миномёта-лопаты на фронте из войск стали поступать отзывы с реальной оценкой скромных боевых возможностей нового «чудо-оружия». Всё это в совокупности, а также сложности в развёртывании производства, дефицит шлемовой стали и взрывателей к минам вынудили начальника ГАУ генерал-полковника артиллерии Н. Д. Яковлева 21 февраля 1942 года просить председателя ГКО И. В. Сталина снять 37-мм миномёт-лопату ВМ-37 с производства и вооружения. Просьба была удовлетворена 24 февраля 1942 года постановлением ГКО.

Через небольшой промежуток времени миномёт-лопата исчез из боевых подразделений. В мемуарах есть упоминания об использовании ВМ-37 на «Малой земле» под Новороссийском и на других участках фронта, но это было скорее исключением. Некоторые воинские части использовали стволы от миномётов-лопаток как колья для растяжки палаток.

Тем не менее, на складах успело скопиться некоторое количество мин для ВМ-37, и их необходимо было как-то использовать. Было предложено использовать корпуса невостребованных армией мин в качестве противопехотных осколочных мин заграждения, получивших название ПОМЗ-37.
ПОМЗ-37 – доработанная 37-мм миномётная мина к миномёту ВМ-37. Доработка заключалась в том, что из хвостовой части мины удалялся вышибной патрон с пороховым зарядом, а из носовой – штатный взрыватель. В гнездо взрывателя ввинчивалась мастичная втулка со сквозным отверстием для взрывателя натяжного действия серии МУВ. Мина устанавливалась вручную на вбитый в грунт деревянный колышек, который входил в комплект мины. Подрыв происходил в тот момент, когда солдат противника, зацепившись ногой за проволочную растяжку, выдёргивал боевую чеку взрывателя. Эффективность подобной мины была низкая, и гораздо проще было устанавливать подобным образом гранату Ф-1, поэтому и в памяти сапёров воспоминания о ПОМЗ-37 не отложились.

Такова оказалась недолгая история этого необычного образца вооружения, в котором конструкторы попытались соединить вполне безобидный предмет экипировки и «подручную» артиллерию пехотного боя на средних дистанциях, прообраз современного подствольного гранатомёта.
