pegaya
28.01.2021 - 19:53
1
Статус: Offline


Девушка с косой

Регистрация: 31.03.11
Сообщений: 1242
Цитата (Senya55 @ 28.01.2021 - 19:31)
Цитата (pegaya @ 28.01.2021 - 18:05)
Цитата (Senya55 @ 28.01.2021 - 13:21)
Возможно там вот такие терморезисторы, и вся эта схема - измерительный мост.
Вытягивает воздух контролируя его температуру, в случае повышения можно включить реверс воздушного потока извне, и охладить ...

Похоже, что вы были правы.
Вот такая там фигнюшка внутри

Не могу идентифицировать .
По общему виду скорее всего термодатчик какой-то.
Если там 4 вывода, т.е. два от этого датчика(резистора) и два от обмотки на нём, то похоже это термостабильный датчик. С помощью обмотки, скорее всего нихром, слабым током поддерживается стабильная температура датчика. Типа термостата. Так повышается точность измерения воздушного потока.
Спрашивается, где такая точность нужна?
Система может работать и наоборот. То есть провод вокруг резистора термопара, например, а резистор нагревательный элемент.
Так часто встречал в радиотехнике.
Короче, оригинальная конструкция.
Для точного контроля температуры входящего/выходящего воздуха ...
Блин.
От инкубатора что ли!? gigi.gif
ЗЫ. А что? Стоят боксы и мастер ходит и контролирует пентературу! gigi.gif

Инкубаторы вряд ли. В них самих уже вкорячена куча датчиков с тонкими настройками. С этим я дело имела, знаю.
А если про эту приблуду, то если только контроль в каких-то закрытых системах, но это мое предположение.

[^]
horrordash
28.01.2021 - 20:28
2
Статус: Offline


Ярила

Регистрация: 1.08.09
Сообщений: 1965
Цитата (pegaya @ 28.01.2021 - 18:05)
Цитата (Senya55 @ 28.01.2021 - 13:21)
Возможно там вот такие терморезисторы, и вся эта схема - измерительный мост.
Вытягивает воздух контролируя его температуру, в случае повышения можно включить реверс воздушного потока извне, и охладить ...

Похоже, что вы были правы.
Вот такая там фигнюшка внутри

это похоже на датчик потока. спиралью греют, зеленым датчиком смотрят температуру.
от потока изменяется охлаждение.
в машина датчик расхода воздуха примерно по такой же схеме работает.

[^]
actb
28.01.2021 - 23:31
0
Статус: Offline


Приколист

Регистрация: 2.12.08
Сообщений: 381
Цитата (horrordash @ 28.01.2021 - 20:28)
Цитата (pegaya @ 28.01.2021 - 18:05)
Цитата (Senya55 @ 28.01.2021 - 13:21)
Возможно там вот такие терморезисторы, и вся эта схема - измерительный мост.
Вытягивает воздух контролируя его температуру, в случае повышения можно включить реверс воздушного потока извне, и охладить ...

Похоже, что вы были правы.
Вот такая там фигнюшка внутри

это похоже на датчик потока. спиралью греют, зеленым датчиком смотрят температуру.
от потока изменяется охлаждение.
в машина датчик расхода воздуха примерно по такой же схеме работает.

И греют и смотрят одной точкой? Сомнительно.
По мне это испытания какой-то пленки или мембраны, под отрицательным или положительным давлением, где температура потока меняет растяжимость.
Воистину Члябинский Тепловой Прибор!

[^]
bolych
28.01.2021 - 23:36
0
Статус: Offline


Ярила

Регистрация: 12.07.11
Сообщений: 1435
Цитата (Senya55 @ 28.01.2021 - 19:31)
Цитата (pegaya @ 28.01.2021 - 18:05)
Цитата (Senya55 @ 28.01.2021 - 13:21)
Возможно там вот такие терморезисторы, и вся эта схема - измерительный мост.
Вытягивает воздух контролируя его температуру, в случае повышения можно включить реверс воздушного потока извне, и охладить ...

Похоже, что вы были правы.
Вот такая там фигнюшка внутри

Не могу идентифицировать .
По общему виду скорее всего термодатчик какой-то.
Если там 4 вывода, т.е. два от этого датчика(резистора) и два от обмотки на нём, то похоже это термостабильный датчик. С помощью обмотки, скорее всего нихром, слабым током поддерживается стабильная температура датчика. Типа термостата. Так повышается точность измерения воздушного потока.
Спрашивается, где такая точность нужна?
Система может работать и наоборот. То есть провод вокруг резистора термопара, например, а резистор нагревательный элемент.
Так часто встречал в радиотехнике.
Короче, оригинальная конструкция.
Для точного контроля температуры входящего/выходящего воздуха ...
Блин.
От инкубатора что ли!? gigi.gif
ЗЫ. А что? Стоят боксы и мастер ходит и контролирует пентературу! gigi.gif

Обычная медяха в лаковой изоляции. Но вопроса это не снимает)

[^]
ПыхтелСан
29.01.2021 - 00:08
0
Статус: Offline


Хохмач

Регистрация: 29.11.14
Сообщений: 614
Это раритетная советская приставка-турбогриль для бытового жарочного шкафа, даже выполнена в одном дизайне.

[^]
DimN
29.01.2021 - 09:49
0
Статус: Offline


Приколист

Регистрация: 8.02.16
Сообщений: 209
Предлагаю обсудить такой вариант:
Прибор для проверки (контроля, испытания и т.п.) воздухопроницаемости материала (ткань, фильтр-элемент, кожа, бетон).

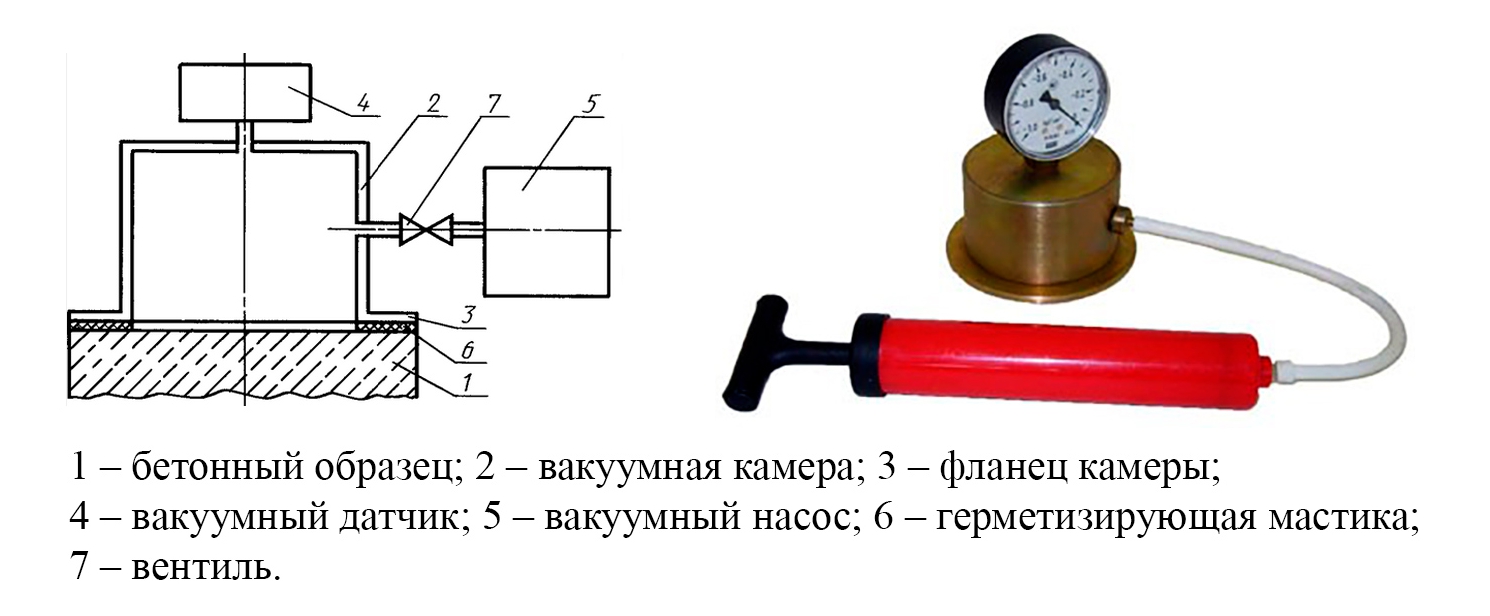

Тем более по бетону очень похожая по принципу действия установка нашлась: тыц и тыц.
и в этой приблуде есть всё для этого: резинка герметизирующая, компрессор, измеритель, создание разряжённости на всасе со стороны резинки, ручка для переноса и установки smile.gif и т.д.

А?

Это сообщение отредактировал DimN - 29.01.2021 - 09:51

[^]
DimN
29.01.2021 - 10:11
3
Статус: Offline


Приколист

Регистрация: 8.02.16
Сообщений: 209
Кстати, станет легче разгадывать, если будет известно, откуда сей прибор был спижжен.

[^]
Senya55
29.01.2021 - 11:18
4
Статус: Offline


Ярила

Регистрация: 6.06.14
Сообщений: 1684
Цитата (DimN @ 29.01.2021 - 10:11)
Кстати, станет легче разгадывать, если будет известно, откуда сей прибор был спижжен.

Сие есть тайна за семью печатями gigi.gif

[^]
Sericpai
29.01.2021 - 11:22
2
Статус: Offline


Юморист

Регистрация: 1.04.15
Сообщений: 584
Цитата (Senya55 @ 29.01.2021 - 14:18)
Цитата (DimN @ 29.01.2021 - 10:11)
Кстати, станет легче разгадывать, если будет известно, откуда сей прибор был спижжен.

Сие есть тайна за семью печатями gigi.gif

Цитата
Проводили в амбаре ревизию
Он под технику, не провизию.
И нашли мы там сей приборище
Али это хлам аль сокровище...
дедушка уже поди и не признается.
Думайте/изобритайте далее.

[^]
Lunohod2099
29.01.2021 - 11:36
2
Статус: Offline


Шутник

Регистрация: 8.11.20
Сообщений: 24
Цитата (DimN @ 29.01.2021 - 09:49)
Тем более по бетону очень похожая по принципу действия установка нашлась:


Ну ты сравнил - вакуумный насос лопаточного типа на асинхронном двигателе с данной воздухопрогонялкой.

Максимум паролон на воздухопроницаемость ей можно измерить.

[^]
DimN
29.01.2021 - 13:06
0
Статус: Offline


Приколист

Регистрация: 8.02.16
Сообщений: 209
Цитата (Lunohod2099 @ 29.01.2021 - 13:36)
Цитата (DimN @ 29.01.2021 - 09:49)
Тем более по бетону очень похожая по принципу действия установка нашлась:


Ну ты сравнил - вакуумный насос лопаточного типа на асинхронном двигателе с данной воздухопрогонялкой.

Максимум паролон на воздухопроницаемость ей можно измерить.

Ну вот например, "АГАМА" или "ВВ", тоже не великие усилия, а вакуумный прибор.

Это сообщение отредактировал DimN - 29.01.2021 - 13:08

Техническая сказка-загадка или помогите опознать прибор

[^]
DimN
29.01.2021 - 13:21
0
Статус: Offline


Приколист

Регистрация: 8.02.16
Сообщений: 209
А может это вообще из этой серии: искать дырки в плёнке




с сайта одного китайского магазина gentel.gif

Это сообщение отредактировал DimN - 29.01.2021 - 13:24

[^]
Lunohod2099
29.01.2021 - 14:21
1
Статус: Offline


Шутник

Регистрация: 8.11.20
Сообщений: 24
Цитата (DimN @ 29.01.2021 - 13:06)
тоже не великие усилия, а вакуумный прибор.

Различия в силе всасывания и потоке маленькой турбинки и обыкновенного насоса огромны.
Ну ты что, с техникой дела не имел? Пылесосом разве можно надуть колесо велосипедное?

[^]
Likhoslav
29.01.2021 - 22:45
1
Статус: Offline


Ярила

Регистрация: 22.02.15
Сообщений: 1890
Цитата (Senya55 @ 28.01.2021 - 19:31)
... С помощью обмотки, скорее всего нихром, слабым током поддерживается стабильная температура датчика. Типа термостата. Так повышается точность измерения воздушного потока.
....:

Большего бреда я еще не встречал. Греть датчик термостата посторонним нагревателем. faceoff.gif
Зеленый резистор использован в качестве болванки, на нем медным проводом намотан сам датчик. У зеленого резистора большое сопротивление, он на работу датчика никак не влияет.
Резисторы на плате снаружи - хз, для чего они. Может, для подгонки терморезистора или для линеаризации его характеристики. Что-то их многовато.
И сама концепция непонятна - измерять температуру всасываемого воздуха )(это логично) или воздуха, вдуваемого из помещения - зачем это???

[^]
Senya55
30.01.2021 - 09:39
0
Статус: Offline


Ярила

Регистрация: 6.06.14
Сообщений: 1684
Цитата (Likhoslav @ 29.01.2021 - 22:45)
Цитата (Senya55 @ 28.01.2021 - 19:31)
... С помощью обмотки, скорее всего нихром, слабым током поддерживается стабильная температура датчика. Типа термостата. Так повышается точность измерения воздушного потока.
....:

Большего бреда я еще не встречал. Греть датчик термостата посторонним нагревателем. faceoff.gif

А я встречал. Есть многое на свете, друг Горацио Что и не снилось нашим мудрецам...

[^]
woww
30.01.2021 - 09:49
1
Статус: Online


Ярила

Регистрация: 19.03.09
Сообщений: 2084
Цитата (Likhoslav @ 29.01.2021 - 21:45)
Цитата (Senya55 @ 28.01.2021 - 19:31)
... С помощью обмотки, скорее всего нихром, слабым током поддерживается стабильная температура датчика. Типа термостата. Так повышается точность измерения воздушного потока.
....:

Большего бреда я еще не встречал. Греть датчик термостата посторонним нагревателем. faceoff.gif

почему бред? идея имеет право на жизнь - температуру тогда можно контролировать по току нагревателя, больший ток необходим на нагрев, значит холоднее, меньший ток - теплее rulez.gif

Кстати у некоторых авто такая схема лампочки на уровень бензина - если не охлаждается терморезистор, значит уровень бензина ниже допустимого, если охлаждается бензином - уровень выше

[^]
pegaya
30.01.2021 - 11:31
4
Статус: Offline


Девушка с косой

Регистрация: 31.03.11
Сообщений: 1242
Тема затихла и результаты пока такие. Спасибо всем, кто участвовал. Надеюсь мы рано или поздно раскопаем ответ cheer.gif

Техническая сказка-загадка или помогите опознать прибор

[^]
Senya55
30.01.2021 - 13:00
1
Статус: Offline


Ярила

Регистрация: 6.06.14
Сообщений: 1684
Цитата (pegaya @ 30.01.2021 - 11:31)
Тема затихла и результаты пока такие. Спасибо всем, кто участвовал. Надеюсь мы рано или поздно раскопаем ответ cheer.gif

Орешек знанья твёрд, но всё же. Мы не привыкли отступать! gigi.gif

Техническая сказка-загадка или помогите опознать прибор

[^]
horrordash
31.01.2021 - 04:01
0
Статус: Offline


Ярила

Регистрация: 1.08.09
Сообщений: 1965
Цитата (pegaya @ 30.01.2021 - 11:31)
Тема затихла и результаты пока такие. Спасибо всем, кто участвовал. Надеюсь мы рано или поздно раскопаем ответ cheer.gif

это не контроль температуры, это замер количества проходящего воздуха.
погугли устройство датчиков массового расхода воздуха в автомобилях, там точно такой же принцип.
правда для точных вычислений надо еще корректировать данные по атмосферному давлению и температуре воздуха. возможно, высокая точность была не нужна.

[^]
