Техническая сказка-загадка или помогите опознать прибор

Нет времени объяснять, очень большой он, даже не пытайся!

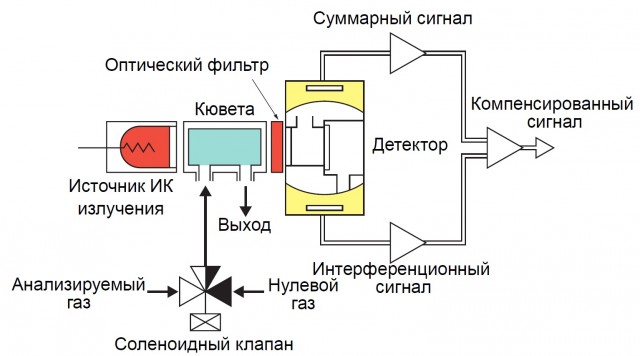

А вот так оно, походу, работает (без нулевого газа разве что). Планки по обе стороны воздушной трубки - там излучатели и приемники. По трубке гоняется анализируемый газ. Единственное, непонятно, зачем там реверс для потока предусмотрен.
Впрочем, контактные группы на планках рассмотрел поближе - не похоже, что бы там какие-то излучатели и приемники были. Может какие-нибудь термосопротивления? Вскрытие трубки покажет )

Это сообщение отредактировал CopyСat - 28.01.2021 - 11:53

Ну блииииин... Опять ограничения во всем...
Даже Грабля с консультациями приходила, а тут - "хоба" и не пытайся

Какой-то ручной компенсатор давления, подключаемый к какому-то контейнеру, для откачки-закачки воздуха. Вполне возможно, часть установки для газоанализатора. Больше-меньше - для нагнетания- отсасывания.

Вот правильн то, что для изменения давления в каком-то объёме.
Газоанализатор - это мимо. Нет ничего похожего на датчики. Не забывайте, это 1969 год, и там не было особых технологий для изготовления миниатюрных датчиков такого типа ...

ТС. Там в воздухозаборнике что-то виднеется, можно посветить фонариком и увидеть, что там?
Можно предположить, что там терморезистор или датчик влажности, например.
И эта штука может для контроля температуры и оперативного нагнетания или отсоса перегретого/ влажного воздуха ...

Это сообщение отредактировал Senya55 - 28.01.2021 - 13:07

Муж сказал:"А не видать чего. Чтобы посмотреть, надо снимать его и разбирать, скорее всего безвозвратно, что пока делать жалко"

UPD:"На версию про какой-то контроль газсреды весьма похоже. Именно газовой, а не жидкостной"

Это сообщение отредактировал pegaya - 28.01.2021 - 13:12

Не, ну там явно что-то есть ...
Ведь припаяны внешние резисторы к чему-то ...

Что-то есть - это точно, но пока жабится разбирать в тотал

Возможно там вот такие терморезисторы, и вся эта схема - измерительный мост.
Вытягивает воздух контролируя его температуру, в случае повышения можно включить реверс воздушного потока извне, и охладить ...

Просто посветить фонариком, или даже ярким светодиодом. Ломать не надо ...

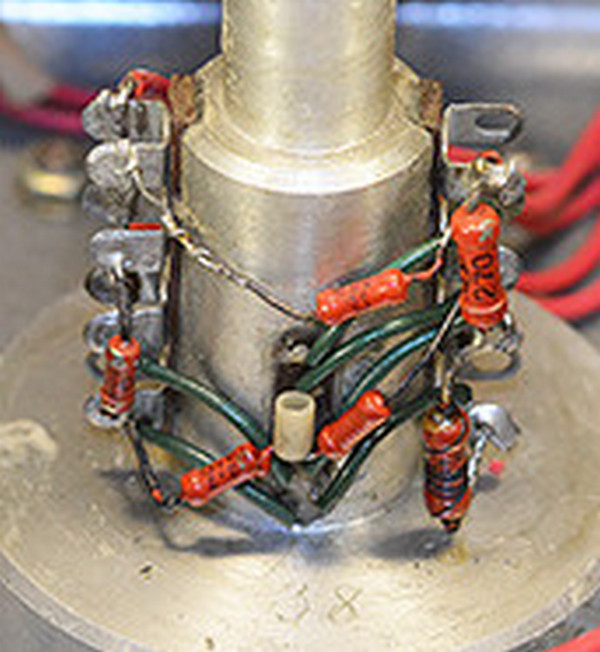

Планки, это просто контактные площадки. К ним навесным монтажом припаяны провода и согласующие резисторы.
Датчик, это вот то чёрное в центре с тремя или четырьмя контактами, к которому сходятся провода в зелёных кембриках.

Только достав этот датчик, можно узнать, зачем чемодан гоняет через него воздух в две стороны. Причём там может оказаться даже какая-нибудь турбинка, при помощи которой измеряется скорость потока воздуха и затем интегрируется на стенде, к которой подключается этот чемодан. Или датчик давления с той же целью - получить качественную характеристику воздушного потока.

Но где это могло применяться, ума не приложу.

А вы простите, что с этим "прибором" дальше делать собрались? Собрать и опять на полочку поставить? или реально думаете его где то применить? ему место на помойке и на свалке истории, даже если его и можно приспособить матрасы надувать- и то громоздкая хрень получится, магазинные воздуходувки куда компактнее и легче

Это сообщение отредактировал Kigo - 28.01.2021 - 13:31

Говорит, что светил, но там какая-то сетка и через нее не видно толком. Вечером попробует снять с герметика заборник и уже смотреть напрямую. Хз во сколько это будет

Похоже, что жаба обострилась и мечется. И выкинуть жалко и применить хз куда. Меня в эти шкафы не пускают, моя жаба любит порядок и оптимальное жизненное пространство

Вот нудятина. Ничего ты не понял... Пост вообще не про это.

Размещено через приложение ЯПлакалъ

Фото покрупнее

Я про то, что давнобы эту хуергу на винтики разобрал и выложил что там, потому реального применения этой приблуде нет и не будет, уже, это какая точень сильно специализированная хрень, которая скорее всего поставлялась единично к какому нить станку или аппаратуте, а то и вообще единично собранная как эксперментальная и не пошедшея в серию...

Вот. Реально резистор справа не стандартный. Его намотали.
Это точно мост.

Возможно в этой книге есть ответ.

ПРИБОРЫ КОНТРОЛЯ
И УПРАВЛЕНИЯ
ВЛАЖНОСТНО·
ТЕПЛОВЫМИ
ПРОЦЕССАМИ

СПРАВОЧНАЯ КНИГА

Москва
Россельхозиздат - 1985

Это сообщение отредактировал Lunohod2099 - 28.01.2021 - 16:42

Реле времени пневматическое. Если микросекунды не отсчитывать - даст фору всем электронным, поскольку работает по 15-18 лет не ломаясь.

Хм.. Вполне может статься, что это анализатор радиоактивной пыли в воздушной среде, уж больно вид у устройства бронебойно-туповатый. Такое делали для военных, чтобы мозг не напрягать.
Сначала прибор нагнетает воздух с пылью в себя, затем, по прибытии на место включают реверс - и пыль попадает туда, где ее регистрируют..

Похоже, что вы были правы.

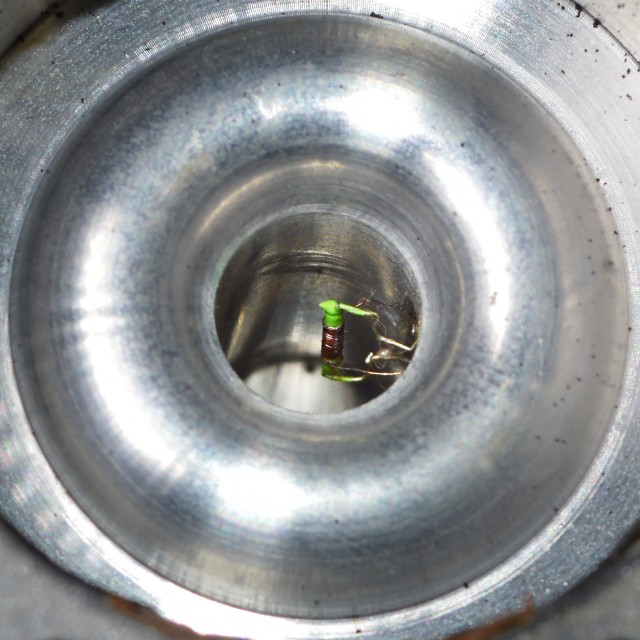

Вот такая там фигнюшка внутри

Спасиб за наводку. Вот же ж иронично как. Когда-то такие книги были у меня в доступности.

Не могу идентифицировать .
По общему виду скорее всего термодатчик какой-то.
Если там 4 вывода, т.е. два от этого датчика(резистора) и два от обмотки на нём, то похоже это термостабильный датчик. С помощью обмотки, скорее всего нихром, слабым током поддерживается стабильная температура датчика. Типа термостата. Так повышается точность измерения воздушного потока.
Спрашивается, где такая точность нужна?
Система может работать и наоборот. То есть провод вокруг резистора термопара, например, а резистор нагревательный элемент.
Так часто встречал в радиотехнике.
Короче, оригинальная конструкция.
Для точного контроля температуры входящего/выходящего воздуха ...
Блин.
От инкубатора что ли!?
ЗЫ. А что? Стоят боксы и мастер ходит и контролирует пентературу!

Это сообщение отредактировал Senya55 - 28.01.2021 - 19:42
