Вот сейчас легко, ЧПУ станки, всё просто..., Легко говорить, но как оно в реале ?


Страницы: (7) 1 [2] 3 4 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

~~WhiteNoise~~

24.11.2014 - 00:48

Статус: Offline

.......

Регистрация: 19.10.13
Сообщений: 754

Цитата (FlashBack123 @ 24.11.2014 - 00:46)

Цитата (WhiteNoise @ 24.11.2014 - 00:39)

Очень мало технической инфы . Пост впринципе не информативен и так понятно что резец выпиливает деталь ,а дальше руками .
....
P.s. Тс не обижайся ,но по факту ты ничего не сказал и не показал

А я разве обещал техническую инфу ? Я писал про любителей языком почесать - и для понимания длинны процесса.

P.S. Если что, сам станов тут http://www.yaplakal.com/forum2/topic603396.html?hl=

К слову о посте даже ебатня в арткаме может занять несколько очень интересных постов ,которые увеличат кругозор людей которые эти редакторы впервые видят .

Это сообщение отредактировал WhiteNoise - 24.11.2014 - 00:50

[^]

~~LaMinor~~	24.11.2014 - 00:50 [ показать ] 1
Статус: Offline Шутник Регистрация: 22.09.14 Сообщений: 0	Что-то вот мне кажется, что выпиливать такую детальку из целого куска...как-то неэффективно. Выпилить заготовку в размер по габаритам, просверлить три больших, три малых отверстия, на большом среднем фрезой убрать "усы".
	[^]

Ungydrid	24.11.2014 - 00:52 [ показать ] 3
Статус: Offline Мана-мана! Тыц-тыц-тырым! Регистрация: 8.11.07 Сообщений: 15151	Странная траектория фрезы. Она каждый раз отдыхает между подходами?
	[^]

Zlobnbli	24.11.2014 - 00:53 [ показать ] 0
Статус: Offline Шутник Регистрация: 11.07.12 Сообщений: 93	за место ушей, оставляю недопил по всей площади реза от 0,3 до 0,5 мм. Выходит проще чем уши ваять. И еще вопрос где сож,сколько съем за проход, скорость резания?
	[^]

FlashBack123

24.11.2014 - 00:53

Статус: Offline

Хохмач

Регистрация: 28.04.12
Сообщений: 724

Цитата (LaMinor @ 24.11.2014 - 00:50)

Что-то вот мне кажется, что выпиливать такую детальку из целого куска...как-то неэффективно.
Выпилить заготовку в размер по габаритам, просверлить три больших, три малых отверстия, на большом среднем фрезой убрать "усы".

Если б всё было б так просто. Попробуй сделать, при этом, если дырка выйдет на 5 соток вбок - подшипник уже начинает клинить. Поэтому всё пилилось не снимая со станка, так как была выжна точность расположения дырок и стенок.

Добавлено в 00:56

Цитата (Zlobnbli @ 24.11.2014 - 00:53)

за место ушей, оставляю недопил по всей площади реза от 0,3 до 0,5 мм. Выходит проще чем уши ваять.
И еще вопрос где сож,сколько съем за проход, скорость резания?

Мне была очень важна длинная грань, поэтому сделал усы на невыжных гранях.

Сож я поливал регулярно (просто держа телефон не получалось, поэтому не видно), съём 0.2, 200 мм в минуту.

[^]

~~Cucumber9~~	24.11.2014 - 00:57 [ показать ] 0
Статус: Offline Ярила Регистрация: 13.05.13 Сообщений: 1158	а есть кто в Москве может чертежи перевести в программу для ЧПУ и с 3d принтером в пластике образец сделать 280 мм на 160??? киньте контакт в личку плиз
	[^]

~~LaMinor~~

24.11.2014 - 00:58

Статус: Offline

Шутник

Регистрация: 22.09.14
Сообщений: 0

Цитата (FlashBack123 @ 24.11.2014 - 00:53)

Цитата (LaMinor @ 24.11.2014 - 00:50)

Ну станок тогда нужен чуть другой наверное.
Да и что-то сомнительно, что у тебя фрезой в два прохода все тютелька-в-тютельку.

[^]

Ruslan34

24.11.2014 - 00:59

Статус: Offline

МоредатоР

Регистрация: 16.02.14
Сообщений: 4505

Награды (1):
	Победитель КНРС 2014

Ну чё сказать... МОГЁШЬ!

[^]

~~петровичь111~~	24.11.2014 - 01:00 [ показать ] 1
Статус: Offline Шутник Регистрация: 11.05.11 Сообщений: 0	яб или алюминивую заготовку взял или бы без чпу сделал - куйня там без чпу делов на 10- минут
	[^]

FlashBack123

24.11.2014 - 01:01

Статус: Offline

Хохмач

Регистрация: 28.04.12
Сообщений: 724

Цитата (Ungydrid @ 24.11.2014 - 00:52)

Странная траектория фрезы. Она каждый раз отдыхает между подходами?

Общий отдых менее минуты на два часа работы. Это проще оставить как есть, чем убить минут 15 на корекцию программы так, чтоб и лишних откатов фрезы не было бы, и при смене этапа резки фрезу за край не зацепить.

[^]

TraderFX	24.11.2014 - 01:01 [ показать ] 3
Статус: Offline Адмирал ЯП-флота Регистрация: 19.11.13 Сообщений: 49734	У меня друг наладчик станков с ЧПУ на заводе. Не все там так просто, как кажется, иначе нафиг бы он там нужен был)
	[^]

FlashBack123

24.11.2014 - 01:01

Статус: Offline

Хохмач

Регистрация: 28.04.12
Сообщений: 724

Цитата (петровичь111 @ 24.11.2014 - 01:00)

яб или алюминивую заготовку взял или бы без чпу сделал - куйня там без чпу делов на 10- минут

А в сколько соток ты такое сделаешь? А если 8 штук надо? А оно ещё на оси сесть должно, которые тоже надо в деталь вставить.

[^]

Chupik	24.11.2014 - 01:02 [ показать ] 4
Статус: Offline Юморист Регистрация: 27.02.11 Сообщений: 509	Дырка, дырка, дырка, дырка блеять... Как серпом по уху. ТС - гуманитарий =)
	[^]

FlashBack123

24.11.2014 - 01:03

Статус: Offline

Хохмач

Регистрация: 28.04.12
Сообщений: 724

Цитата (LaMinor @ 24.11.2014 - 00:58)

Станок какой есть, дело главное делает :)

Ну а на счёт того, что сомнительно... Ну сомневайся дальше то, кто тебе мешает. Факт что подшипники сели, на оси оделось, всё ёрзает как задуманно.

[^]

~~YaNeAJlex~~	24.11.2014 - 01:04 [ показать ] 7
Статус: Offline Шутник Регистрация: 5.09.14 Сообщений: 0	Кнш не хочу преуменьшать возможности ЧПУ,НО в данном случае деталь такой сложности и в таком кол-ве гораздо проше и быстрее сделать на обычном фрезерном станке без ЧПУ,при наличии хорошего инструмента ессно. 4 часа это очень дохуя,+ как я понял это без учета писания проги И да,резка/обработка ДЫРОК доставила,не говори больше так никому а то непоймут,мне мои деды по ебалу этими коушами настучали бы за такие названия)))) Это сообщение отредактировал YaNeAJlex - 24.11.2014 - 01:06
	[^]

~~петровичь111~~

24.11.2014 - 01:04

Статус: Offline

Шутник

Регистрация: 11.05.11
Сообщений: 0

Цитата

не знал что чпу для фуйни используют или кадры растеряли - время деньги - а стоит ли такой примитив на чпу гонять - странно все это

[^]

FlashBack123

24.11.2014 - 01:07

Статус: Offline

Хохмач

Регистрация: 28.04.12
Сообщений: 724

Цитата (Chupik @ 24.11.2014 - 01:02)

Дырка, дырка, дырка, дырка блеять...
Как серпом по уху. ТС - гуманитарий =)

Не, я не гуманитарий. Я троль маленько :)

[^]

Zlobnbli

24.11.2014 - 01:07

Статус: Offline

Шутник

Регистрация: 11.07.12
Сообщений: 93

Цитата (FlashBack123 @ 24.11.2014 - 03:53)

Сож я поливал регулярно (просто держа телефон не получалось, поэтому не видно), съём 0.2, 200 мм в минуту.

а фреза, диаметр? какие то очень малые подачи. что в качестве сож?

[^]

FlashBack123

24.11.2014 - 01:09

Статус: Offline

Хохмач

Регистрация: 28.04.12
Сообщений: 724

Цитата (петровичь111 @ 24.11.2014 - 01:04)

Мой рояль то, где хочу - там поставлю, что хочу - то сыграю

Я ж уже давал ссылку http://www.yaplakal.com/forum2/topic603396.html?hl=

А на счёт примитива - как раз в том и соль, что когда надо сделать деталь, которая для несведущих выглядит как "примитив", то это не так просто и не так быстро.

[^]

kazak5354

24.11.2014 - 01:12

Статус: Offline

Гармонист

Регистрация: 22.05.11
Сообщений: 3632

Цитата (TraderFX @ 24.11.2014 - 01:01)

У меня друг наладчик станков с ЧПУ на заводе. Не все там так просто, как кажется, иначе нафиг бы он там нужен был)

Работал в Промэлектронике и КИПиА на Атоммаше... Действительно, проги пишутся долго и нудно под каждое изделие. Иногда детали по 250 тн массой, и полуавтомат Инноченти и Дёррисы под руководством грамотного станочника чудеса "выписывают". И, скрежет... Да... Адовый...

[^]

~~ЗнаниеСила~~	24.11.2014 - 01:15 [ показать ] 0
Статус: Offline 1234567890 Регистрация: 23.09.11 Сообщений: 0	Не знаю как тут у вас, но проги пишутся очень быстро. Не в ручную же код пишется?? Какой-нить AlphaCam и вперед, такого типа детальку можно срисовать за 20-30 минут максимум.
	[^]

~~CrazyGrizzly~~

24.11.2014 - 01:16

Статус: Offline

Шутник

Регистрация: 11.10.14
Сообщений: 91

Цитата (LaMinor @ 24.11.2014 - 00:39)

Фрезер, запили мне ту деталь!
Рядом расчудесный болт, да с гайками...
Чтоб фреза не улетела вдаль
С переливами, да с матюкайками.

А дальше есть?

[^]

KKori	24.11.2014 - 01:20 [ показать ] 0
Статус: Offline Балагур Регистрация: 3.10.13 Сообщений: 892	А раньше все то же самое, только все 4 часа ручками, да еще семь раз отмерь, один отрежь?
	[^]

FlashBack123

24.11.2014 - 01:21

Статус: Offline

Хохмач

Регистрация: 28.04.12
Сообщений: 724

Цитата (ЗнаниеСила @ 24.11.2014 - 01:15)

Не знаю как тут у вас, но проги пишутся очень быстро. Не в ручную же код пишется?? Какой-нить AlphaCam и вперед, такого типа детальку можно срисовать за 20-30 минут максимум.

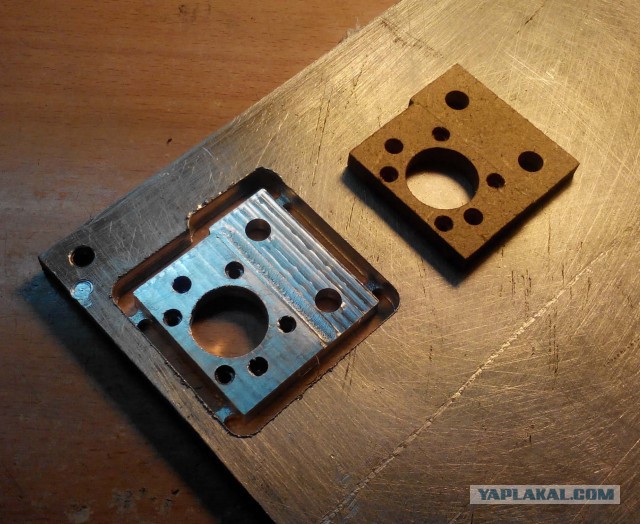

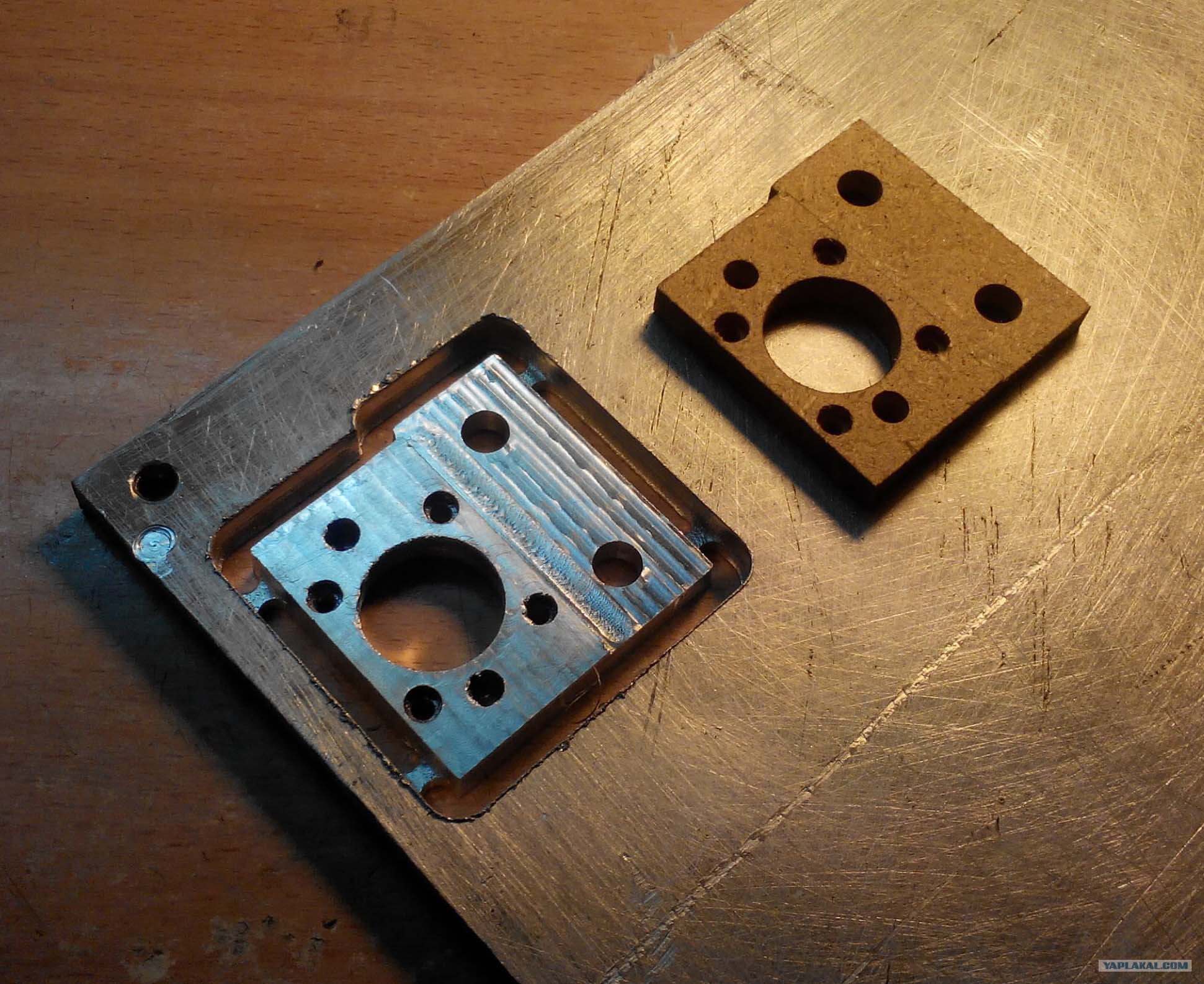

Не ну от детали зависит. Вот тут более 20 операций и за 20 минут она точно не получилась.. (рядом лежит пробник из МДФ, пристрелялся можно сказать)

Это сообщение отредактировал FlashBack123 - 24.11.2014 - 01:22

Вот сейчас легко, ЧПУ станки, всё просто...

[^]

~~ЗнаниеСила~~

24.11.2014 - 01:26

Статус: Offline

1234567890

Регистрация: 23.09.11
Сообщений: 0

Цитата (FlashBack123 @ 24.11.2014 - 01:21)

Цитата (ЗнаниеСила @ 24.11.2014 - 01:15)

Не ну от детали зависит. Вот тут более 20 операций и за 20 минут она точно не получилась.. (рядом лежит пробник из МДФ, пристрелялся можно сказать)

Cпорить не буду, сам я работал не с металлом, а с мрамором и гранитом и преимущественно в 2D. Там реально очень просто всё. Вот такое делал:

Но есть друзья-товарищи, которые делают примерно то же, что и ты. Смотрел, присутствовал, достаточно быстро они все отрисовывают и запускают на станок.

Подозреваю, что все дело в высочайшей необходимой точности.

[^]
