Как Я запилил квартиру с нуля..., Руководство для рукожо**тва...

11

11

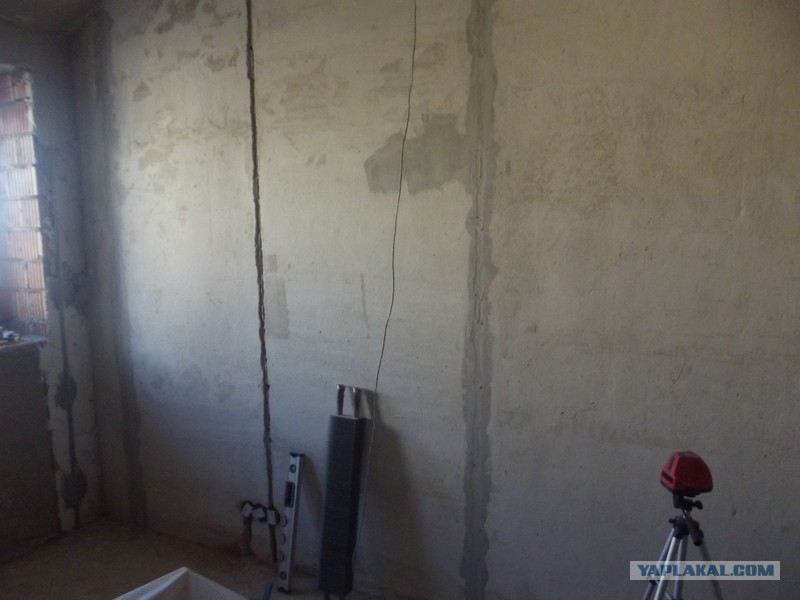

Здесь видно, как замазывались маяки, и как использовались во благо (для проводки низкочастотки) их канавки

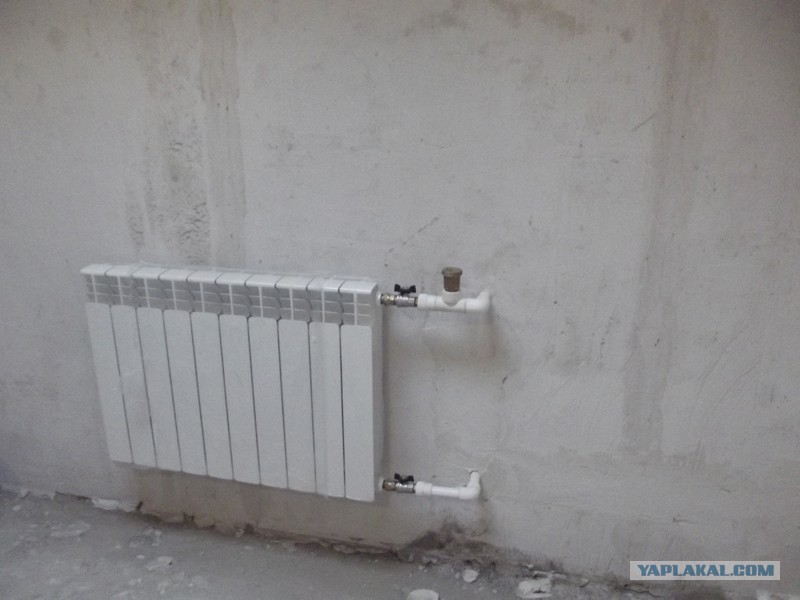

Следующие мои действия многие сочтут грубым нарушение инженерных сетей. Предупреждаю: действия согласованны с инженерами управляющей компании, делались не мной (за исключением проделанных штроб)!!!! Спрятал трубы отопления, ведущие к радиаторам, в стены. Процесс пайки пронаблюдал сам, все трубы дополнительно были изолированы Энергофлексом, дабы при расширении спайка могла «дышать».

11

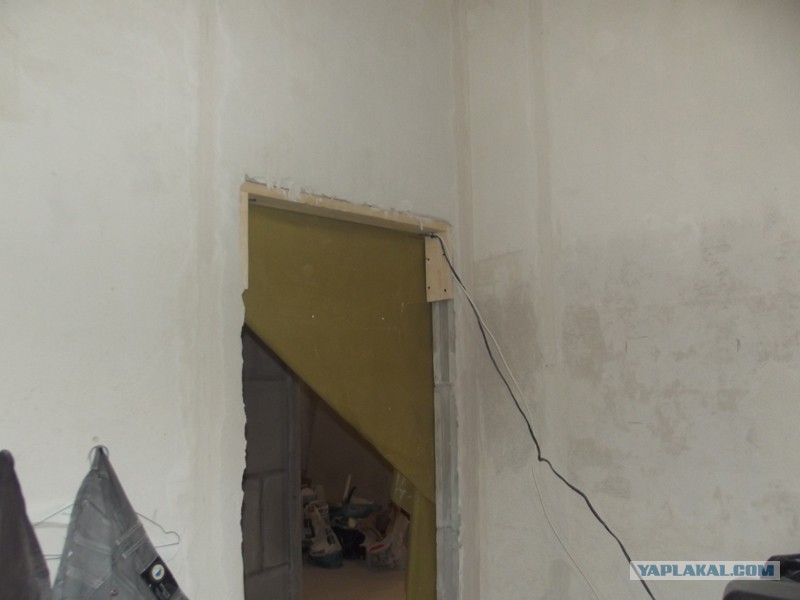

Обладая необходимыми навыками (менял розетку в доме, делал удлинитель) приступил к проводке… Здесь стоит заметить, что я квалифицированный специалист (чему только спасателей не учат), но с одним из низших (вторым) уровнем допуска. Всю проводку (план, кабеля, точки, щит) делал сам, НО (!!!) при постоянных консультациях и частых проверках друга (5-я(!! Мосэнерго) группа допуска по электробезопасности). Не имея допуска (вообще понятия о чём речь) ниже первого, не лезьте в это дело!!!!!! Ваша задача запомнить (сфоткать на ключ от квартиры) как и где ваши электрики ведут кабеля.
Дальше описываю:

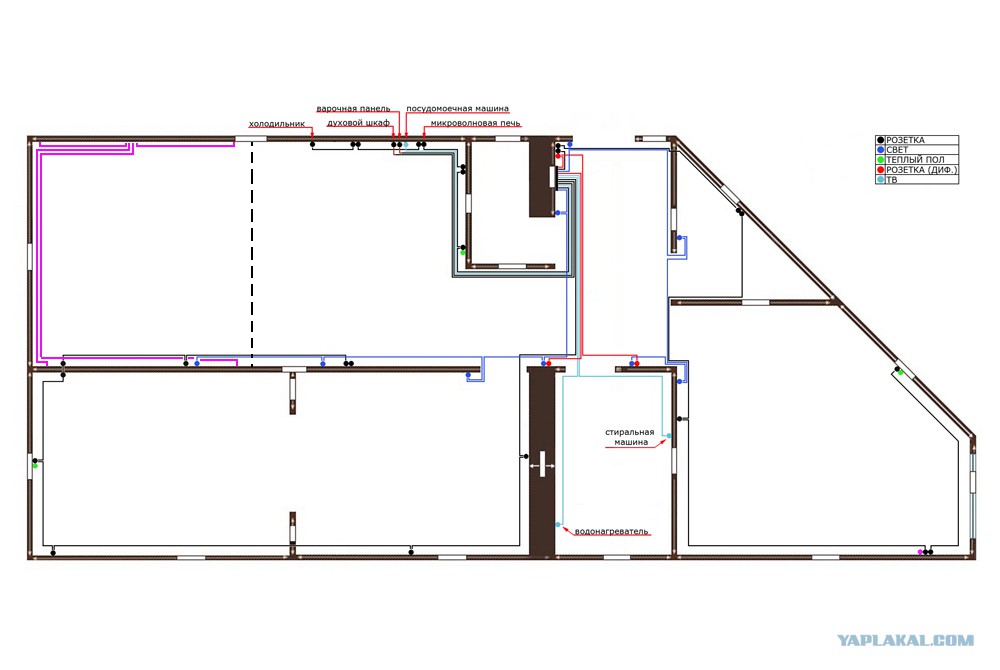

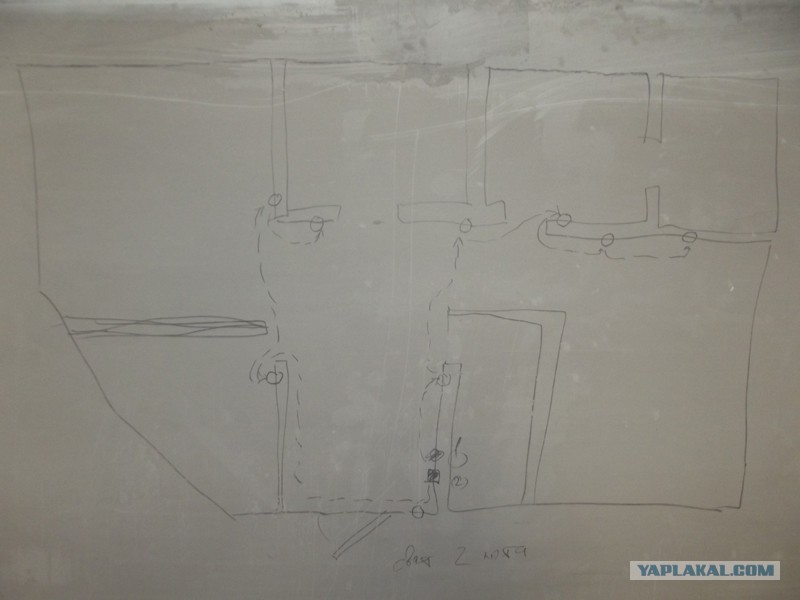

Проект электрики, как у нормального электрика у меня был в двух вариантах) Один на бумаге, второй на стене)

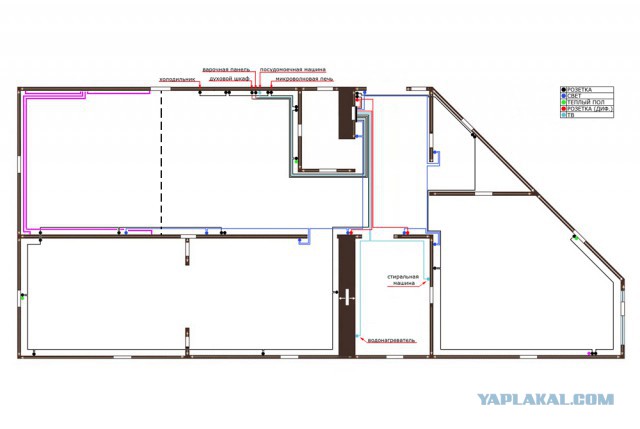

Примечание: на схеме показанной ниже перепутаны при обозначении цвета: Красный – тёплый пол, ТВ – зелёный, далее (хрен знает как цвет назвать) цвет морской волны - дифференциальные розетки. Последние установлены на всё, что связано с водой (ПММ, стиралка, водонагреватель, ванна, розетки в ванной, ДЕТСКАЯ!!!!!). Для глазастых электриков поясню: на лестничной клетке уже установлено вводное УЗО, поэтому при вводе в квартиру устанавливать нет смысла.

11

В моём случае проект переделывался (дополнялся) постоянно. Менялось не только расположение светильников, но и розеток для TV, интернета. На схеме электрификации в гостевой комнате предусмотрено не кабельное TВ, а домашний кинотеатр, поэтому заранее заложил кабеля для домашнего кинотеатра 5.1..
…«Лучше больше, чем меньше…» ©. Не забываем о своде правил по проектированию и строительству: СП31-110-2003 В жилых комнатах квартир должно быть установлено не менее одной розетки на ток 10(16) А на каждые полные и неполные 4 м периметра комнаты, в коридорах квартир – не менее одной розетки на каждые полные и неполные 10 м2 площади коридоров. --- Этот текст, вырванный из интернета здесь не просто так: всё время строительства (без постоянной схемы электроснабжения), Вы будете платить по временной схеме (от 3 до 5 рублей за киловатт). Когда Ваша электрика будет готова, предстоит заплатить за сам проект и пройти все стадии тестирования и согласования.
Предупреждение*: Прежде чем планировать расположение розеток (и прочего) на кухне, сделайте эскиз предполагаемой кухни (зная размеры помещения, расположение плиты, бытовой техники, вытяжки и высоту столешницы от пола!!!) в простейших программах (к примеру скачайте на сайте СТОЛПЛИТ). Я заранее в плане «заложил» в кухонный гарнитур шкаф 30 см, где в месте задней стенки, будут располагаться три розетки (силовая на плиту, дифференциальная на ПММ, духовой шкаф – маленькая хитрость - всегда есть доступ, если надо).Высота розеток на фартуке от пола тема другая, вы должны знать на сколько у вас поднимется пол…
«Количество устанавливаемых розеток должно превышать количество всех подключаемых приборов ©» (здесь, конечно, утрирую), но не сделав там где надо двойную (тройную и т.д.) розетку, Вы будете пользоваться удлинителями или тройниками). Все силовые розетки для ТВ поднимал до уровня «где будет» телек, в противном случае, будет как у многих: кабель до пола)))

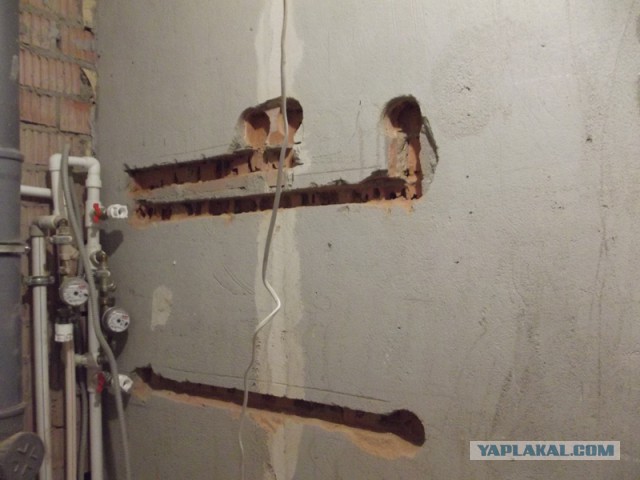

Совет: при проектирование, прорезке штроб, закладке кабелей - фоткайте всё и везде! (на полу, на стенах, на потолке). В первую очередь пригодиться Вам – будете знать, где гвоздь забить без потери света в туалете…

11

11

Заливка пола занятие не из весёлых… Делал опять с братом. Коротко опишу смысл: есть минимум и максимум пола, определённый с помощью лазера и рулетки, нашли минимум – от него и плясали. Вроде не подвал, но решили (при потолках 310 см) не размениваться, а делать по максимуму. Закупил керамзит, сухую смесь и понеслась)
Выставляем маяки в каждой комнате по своему уровню. Суть в том, что я заранее знаю, какой материал (его толщина) будет лежать на этом полу. Т.е. в комнате где будет итальянский ламинат 12мм + фанера 8мм (минимум 2/3 от толщины покрытия) против теплого пола с плиткой…. Разница заливки составила почти сантиметр для того чтобы в дальнейшем пол был в один уровень.

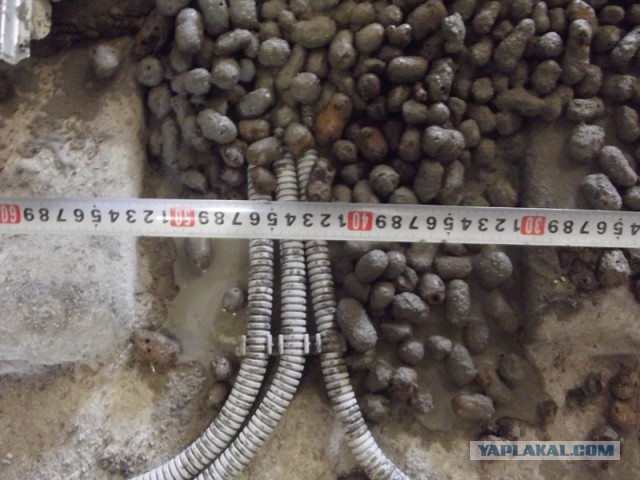

По факту: установили маяки, слой керамзита рассыпался по поверхности, проливался жидким раствором бетона, далее основательно по маякам уже нормальной смесью…

11

11

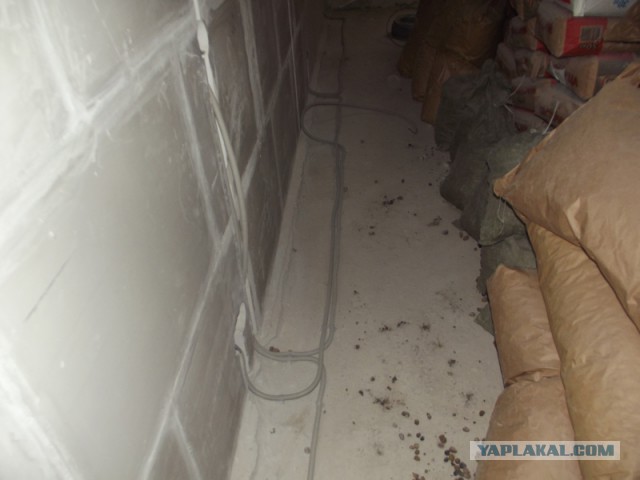

… «Кабель в гофре- существо не разумное, но, повинуясь инстинктам, стремится к единению с другими кабельками ближе к щиту)))» ©

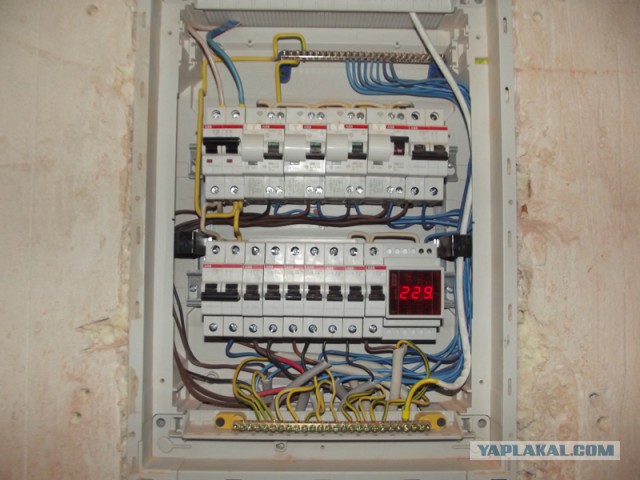

При сборке щитка не скупился, собственно, не на что. Все автоматы одной фирмы ABB (за марку Legrang переплачивать не хотелось). Единственное - сделал, возможно, нужный вклад - в месте свободных 3-ёх модулей, поставил модуль отображения напряжения. Многие скажут что хрень, но проясню: сенсорные приборы управления тёплым полом чувствительны к напряжению, менять их нужны не будет, если на каждый тёплый пол поставить автоматы с автоматическим выключением при превышении заданных рамок напряжения (дорого). Но если в результате скачка напряжения сгорит незащищенная (старого образца) техника, и я успею сфоткать данные на этом «вольтметре», у меня будет как минимум прецедент для обращения в суд…
Unde scriptum: Подстанция, к которой подключён мой квартал, дополнительно обслуживает стройку многоэтажек рядом. Пока у них своей подстанции нет приходится терпеть потери (мне пока всё равно, я в стадии строительства).

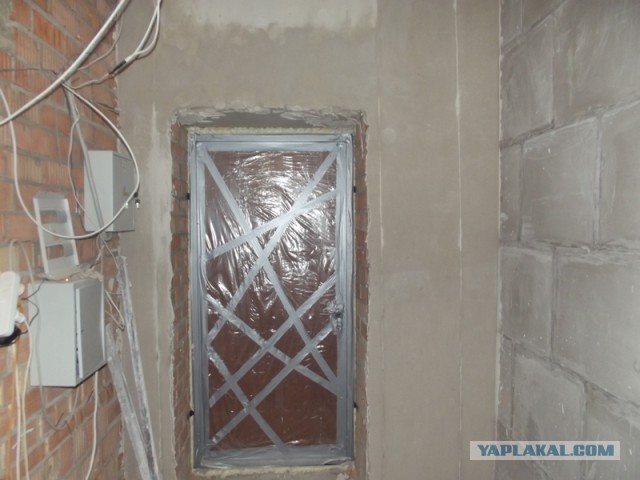

Около эл. ящика заранее кинул витые пары: 2 на домофон (вызывная панель, скрытая камера), 2 на интернет (роутер, системник)
Примечание: все розетки, выключатели (диммер в детской комнате) двух фирм(!) Legrand и Schneider Electric (последние использовались на кухонный фартук и в детскую, т.к. у них есть большое разнообразие рамок по цвету). И ещё: при установке выключателей с подсветкой этих фирм (серия от 2013 года, если не ошибаюсь) энергосберегающие лампы не моргают!!!!!

Едем дальше): Водопровод-
Здесь, не кривя душой, скажу честно – делал мой друг (10к за 12 точек). От меня потребовалось только купить, проштробить, держать… Трубы полипропиленовые.
Расскажу суть:
Вода в доме паршивейшего качества: (из результатов исследования, сделанные соседом)
Железо общее, мг/дмJ 0,47 (0,3 ПДК)
Нитраты, мг/дмJ 52.7 (45,0 ПДК)
Жесткость общая, ОЖ 8.4 (7,0 ПДК)
Пить можно, но не долго…Технике тоже жить не долго будет. Была предрасположенность установить громоздкое оборудование на сумму 80к-128к рублей, но и денег таких нет, и смысла не вижу. Поэтому было сделано следующее: вместо первой магистральной «колбы» установлены промывные сетчатые фильтры Honeywell ATOLL AFF-1/2CM (дорогие, но это лучше чем раз в месяц при нашей воде менять картридж), после уже «колба» для картриджа по усмотрению (умягчение, обезжелезивание, жесткая очистка и т.д.). После всё в коллектор (тройников решили не использовать – слишком много точек водозабора). Не маловажный момент: после коллекторов на трубы к посудомоечной машине и к стиралке установили дополнительные фильтры для умягчения воды.

С учетом того, что при планировке было ясно где что будет – укладывались трубы для полотенцесушителя, умывальника, водонагревателя (на случай отключения горячей воды) и прочего с запасом на облицовку стен плиткой.

11

А теперь собственно итог:
1 Плита пазгор. гидро 667х500х100 73,0305 м2 754,91 55347,15
2 Монтажный клей Перлфикс 5 шт 264 1320
3 Пескоботон м-150 (CSM) 10 шт 150 1500
4 Грунт универсальный ЮНИС 4 шт 241 964
5 Уголки, подвесы, шпателя, уровень, ведра, саморезы, дюбель-гвоздь,бетоконтакт, монтажная пена, кисти, валики _ _ _ 4134
6 Профиль маячковый ПМ 10 мм 158 м _ 1105,2
7 Штукатурка 'Ротбанд' белая, 30 кг 16 шт _ 6288,64
8 Штукатурка Bergauf гипсовая Bau Putz Gips 30 кг 122 шт 265,25 32425,75
9 Штукатурка KNAUF UNTERPUTZ 20 шт 200,1 4002
10 Радиатор бм RIFAR FORZA 500 10(монтаж. комп, кронштейн) 3 шт 4300 13632
11 Труба ПП D50 1 м, тройник, _ _ _ 369
12 Бак ПП 50л 1 шт 500 500
13 Правило 1,5м 2м 3 шт _ 1300
14 Коронка по бетону 1 шт 655 655
15 Труба гофр. D20 25 м _ 302
16 Труба гофр. D16 150 м _ 653
17 Клипсы для трубы гофр. 260 шт _ 321
18 Кабель TV SAT-70 90 м _ 2025
19 Кабель NYM 3x1,5 100 м _ 2420
20 Кабель NYM 3x2,5 200 м _ 7102
21 Кабель NYM 3x6 20 м _ 1500
22 Подрозетник Lexel 35 шт 23 805
23 Щит распр. 24 мод. Volta IP30 1 шт 1519 1519
25 Смесь М-150 (Универсальная) 50 кг МАСТЕР ГАРЦ 144 шт 174 25056
27 Керамзит М-450 фракция 10-20 0.05 куб.м 35 шт 187 6545
28 Смесь М-150 75 шт 120 9000
29 Керамзит М-450 фракция 10-20 85 шт 90 7650
30 Кабель NYM 3x2,5 70 м 50 3500
31 Клипсы для трубы гофр. 100 шт. 3 300
32 труба ПП 25 (28 м) угол 25 (10 шт) _ _ _ 2400
33 Эл. выключатели (Ввод, диф. автоматы, блок напряжения) 22 шт. 12000
34 Водоснабжение(муфты, американки, углы, клипсы, коллектора) _ _ _ 10050
36 Корпус фильтра Гейзер 10 SL 1 шт. 485 485
37 Фильтр (бытов.техника) + засыпка (2 шт) 2 шт. 680 1360
40 Набор сетчатых фильтров ATOLL AFF-1/2CM 2 шт. 4768 9536
41 Гидроизоляция GLIMS GreenResin 2 шт. 755 1510
42 Картридж FA10-10SL 4 109 436
43 Грунтовка GLIMS Prime 10л 1 шт. 525 525
45 Корпус фильтра Гейзер 10 SL для горячей воды 1 шт. 1329 1329
46 Стремянка 4 ст. 1 шт. 770 770
47 Кабель экранированная витая пара (FTP), категория 5e 70 м. 27 1890


Добавлено в 17:39
Итого по материалам: 234531,71 руб.
Услуги доставки: 33 077 руб.
Разгрузка все материалов: (5 этаж и очень много тонн) 38000 руб.
Доп. услуги: 10000 руб.

ИТОГО ЗА 94 КВ/М ПОД ЧИСТОВУЮ ОТДЕЛКУ: 315608,71 РУБЛЕЙ.

Дополнительно следует добавить «стенки» в туалетах, закрывающие фильтра и прочее: гипсокартон, направляющие, скрытые люки= 14000 рублей (приблизительно!)

Одна из фотографий, просто как результат просто поклеенных обоев))…..
