Светодиодный свет в гараж


Страницы: (7) 1 [2] 3 4 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

Ky4ep9Bb1u	24.06.2014 - 11:30 [ показать ] 2
Статус: Offline Хохломоскаль Регистрация: 15.03.14 Сообщений: 220	отличная работа! но в гараже можно было бы и прибраться!))
	[^]

Clavikk	24.06.2014 - 11:30 [ показать ] 0
Статус: Offline Хохмач Регистрация: 17.05.13 Сообщений: 717	Супер!! Уже полгода лежит 2 мотка светодиодной ленты для такой же штуки! Никак не сделаю... Теперь Точно пошел в гараж!
	[^]

Тесла

24.06.2014 - 11:31

Статус: Offline

Шутник

Регистрация: 16.09.13
Сообщений: 99

Цитата (ICELedyanoj @ 24.06.2014 - 12:29)

А разве на фото не RGB лента?

На RGB лентах такие же диоды, только трехцветные, а здесь все 3 чипа в диоде белые и все залито люминофором.

[^]

als777	24.06.2014 - 11:32 [ показать ] 1
Статус: Offline Юморист Регистрация: 3.10.13 Сообщений: 481	Чувак! Эту ленту дешевле купить у нас чем ждать с экспресс-бабы. А схему зачем для такой фигни рисовать? и кто её на 7 фото утвердил штемпелем? п.с. гараж по косвенным признакам похож на мини мастерскую... п.с.с. если это гараж ленту надо было брать влагозащищенную (залитую) - и паять - ваги жалко и дорого ....
	[^]

НЕУТЕРПЕЛ	24.06.2014 - 11:32 [ показать ] 1
Статус: Offline Балагур Регистрация: 7.06.14 Сообщений: 848	С электротехникой у тебя хорошо, с утеплением крыши и оштукатуриванием-плохо. Это в виду того, что гараж уж больно на мастерскую смахивает. Это сообщение отредактировал НЕУТЕРПЕЛ - 24.06.2014 - 11:33
	[^]

KU4KUDUK	24.06.2014 - 11:32 [ показать ] 0
Статус: Online герой невидимого фронта Регистрация: 6.07.11 Сообщений: 1924	БП дорогой... Для диодов важны хорошие источники питания...
	[^]

mmaaxx4

24.06.2014 - 11:32

Статус: Offline

Ярила

Регистрация: 6.12.13
Сообщений: 2015

Цитата (ICELedyanoj @ 24.06.2014 - 12:29)

А разве на фото не RGB лента?

Нет. Это китаезы так любят делать. Светодиоды трехкристальные. Можно по отдельности зажигать.

[^]

БесСомнений	24.06.2014 - 11:33 [ показать ] 15
Статус: Offline Балагур Регистрация: 3.11.12 Сообщений: 954	имхо, надо было клеить не на пластик, а на алюминий, тепла выделяют мощные светодиоды много. при этом кристалл быстро деградирует
	[^]

als777

24.06.2014 - 11:33

Статус: Offline

Юморист

Регистрация: 3.10.13
Сообщений: 481

Цитата (ICELedyanoj @ 24.06.2014 - 12:29)

А разве на фото не RGB лента?

нет, это монохром, в рджби кристал имеет разделение на несколько секторов

[^]

bkeif	24.06.2014 - 11:34 [ показать ] 0
Статус: Offline Юморист Регистрация: 17.12.13 Сообщений: 495	Всё прекрасно - солнце ясно!!!
	[^]

Тесла	24.06.2014 - 11:34 [ показать ] 8
Статус: Offline Шутник Регистрация: 16.09.13 Сообщений: 99	НЕУТЕРПЕЛ Гараж не отапливаемый KU4KUDUK Комповый БП - хороший стабильный источник питания
	[^]

als777

24.06.2014 - 11:34

Статус: Offline

Юморист

Регистрация: 3.10.13
Сообщений: 481

Цитата (БесСомнений @ 24.06.2014 - 12:33)

имхо, надо было клеить не на пластик, а на алюминий, тепла выделяют мощные светодиоды много. при этом кристалл быстро деградирует

Эти почти не греются

[^]

Yourbus	24.06.2014 - 11:35 [ показать ] 3
Статус: Offline Весельчак Регистрация: 24.09.12 Сообщений: 101	Ленту рекомендую клеить на алюминиевую основу, уголок или профиль, для теплоотвода, греется она прилично!
	[^]

~~Awakened~~	24.06.2014 - 11:35 [ показать ] 0
Статус: Offline Шутник Регистрация: 30.01.14 Сообщений: 0	Супер! Тоже запилю нечто похожее когда руки дойдут. А можно подробнее про пайку, что там куда, про БП и куда лак лить надо потом
	[^]

als777

24.06.2014 - 11:36

Статус: Offline

Юморист

Регистрация: 3.10.13
Сообщений: 481

Цитата (Yourbus @ 24.06.2014 - 12:35)

Ленту рекомендую клеить на алюминиевую основу, уголок или профиль, для теплоотвода, греется она прилично!

Да НЕ ГРЕЕТСЯ она практически - на дерево клеить можно!

[^]

Antonim	24.06.2014 - 11:37 [ показать ] 1
Статус: Offline Юморист Регистрация: 9.11.09 Сообщений: 418	А лента не греется? Уголки не расплавятся? А так супер! P.S. Пока писАл по нагрев, уже восемь раз спросили )) Это сообщение отредактировал Antonim - 24.06.2014 - 11:39
	[^]

brync	24.06.2014 - 11:37 [ показать ] 5
Статус: Offline Ярила Регистрация: 13.01.11 Сообщений: 3938	а зачем смешивать ленты с разной температурой свечения? я тут, признаться, не понял!
	[^]

Rootsh	24.06.2014 - 11:37 [ показать ] 1
Статус: Offline Приколист Регистрация: 3.02.09 Сообщений: 223	Клемники на деревянные лаги не комильфо!!
	[^]

Тесла	24.06.2014 - 11:38 [ показать ] 0
Статус: Offline Шутник Регистрация: 16.09.13 Сообщений: 99	Awakened Пайка к дорожкам, их видно на фото 4. В конкретно этой ленте, анод отдельно, а rgb контакты все вместе спаяли. Лак буду лить из баллончика на ленту. Лучше сразу взять waterproof! Подключение к БП - желтые провода это +12V, черные - P.S. Чтобы компьютерный БП завелся, необходимо из большого разъема (20 или 24 pin) замкнуть зеленый с черным. Это сообщение отредактировал Тесла - 24.06.2014 - 11:40
	[^]

Bush6791

24.06.2014 - 11:38

Статус: Offline

Ярила

Регистрация: 12.11.09
Сообщений: 2679

Цитата (Awakened @ 24.06.2014 - 11:35)

Супер! Тоже запилю нечто похожее когда руки дойдут.
А можно подробнее про пайку, что там куда, про БП и куда лак лить надо потом

Да-да-да, кстате, можно поподробнее схему для начинающих рукожопов?

Хотел себе в гараж светильники ставить, но увидел твою тему и загорелось сделать также! Так что спасибо, ТС!

[^]

ValeraTiras

24.06.2014 - 11:40

Статус: Offline

Весельчак

Регистрация: 5.02.14
Сообщений: 111

Цитата

Отлично. За светодиодами будущее

боюсь тебя огорчить, но светодиодное будущее уже давно наступило.

[^]

ICELedyanoj

24.06.2014 - 11:41

Статус: Offline

Ледяной. Айс Ледяной.

Регистрация: 20.01.11
Сообщений: 3178

Цитата (mmaaxx4 @ 24.06.2014 - 10:32)

Цитата (ICELedyanoj @ 24.06.2014 - 12:29)

А разве на фото не RGB лента?

Нет. Это китаезы так любят делать. Светодиоды трехкристальные. Можно по отдельности зажигать.

Спасибо, понял. Монохромную 5050 не видел ещё.

Добавлено в 11:43

Цитата (БесСомнений @ 24.06.2014 - 10:33)

RGB лента 5050 третий год горит 24/7 - полёт нормальный. Правда она горит в режиме плавной смены цвета, но всё-же. Никаких теплоотводов - прилеплена прямо на штукатуренный гипсокартон на потолке.

[^]

Тесла	24.06.2014 - 11:44 [ показать ] 6

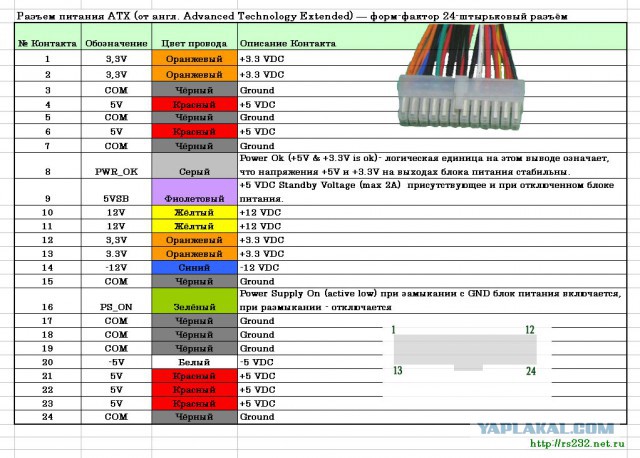

Статус: Offline Шутник Регистрация: 16.09.13 Сообщений: 99	Еще раз для спрашивающих схему: Желтые +12 Черные - Зеленый замкнуть с черным
	[^]

gerad	24.06.2014 - 11:44 [ показать ] 1
Статус: Offline Ярила Регистрация: 8.06.12 Сообщений: 1990	разделать провода от ленты и подводку питания ннада в распаечной коробке
	[^]

~~Awakened~~

24.06.2014 - 11:44

Статус: Offline

Шутник

Регистрация: 30.01.14
Сообщений: 0

Цитата (Тесла @ 24.06.2014 - 12:38)

Awakened
Пайка к дорожкам, их видно на фото 4. В конкретно этой ленте, анод отдельно, а rgb контакты все вместе спаяли.
Лак буду лить из баллончика на ленту. Лучше сразу взять waterproof!
Подключение к БП - желтые провода это +12V, черные -

P.S. Чтобы компьютерный БП завелся, необходимо из большого разъема (20 или 24 pin) замкнуть зеленый с черным.

На фото 4 видно 4 дорожки. Я так понимаю что провода всего 2 к ним приходит. И куда эти провода припаивать?
А еще в клемники как я понял приходят 2 провода с каждой из 4 ламп, тоже интересует как они там подключены.
И интересует как провод от клеммника подключается к БП

[^]
