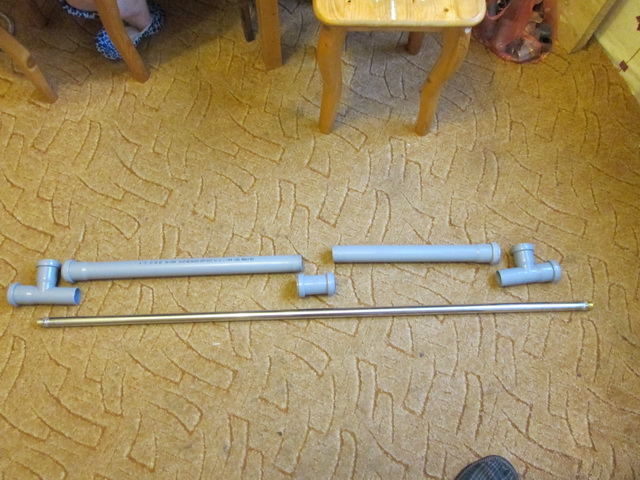

Ну вот, финальная примерка и сборка холодильника, все собирается от руки и без гимороя. Все видно из фотографий.

Изготовление простого прямоточного холодильника

[^]
7Aleksey7
21.11.2013 - 14:08
0
Статус: Offline


Ярила

Регистрация: 9.04.13
Сообщений: 3454
Фото 27

Изготовление простого прямоточного холодильника

[^]
7Aleksey7
21.11.2013 - 14:08
0
Статус: Offline


Ярила

Регистрация: 9.04.13
Сообщений: 3454
Фото 28


Изготовление простого прямоточного холодильника

[^]
7Aleksey7
21.11.2013 - 14:09
0
Статус: Offline


Ярила

Регистрация: 9.04.13
Сообщений: 3454
Фото 29


Изготовление простого прямоточного холодильника

[^]
7Aleksey7
21.11.2013 - 14:09
0
Статус: Offline


Ярила

Регистрация: 9.04.13
Сообщений: 3454
Фото 30

Изготовление простого прямоточного холодильника

[^]
7Aleksey7
21.11.2013 - 14:10
0
Статус: Offline


Ярила

Регистрация: 9.04.13
Сообщений: 3454
Фото 31

Изготовление простого прямоточного холодильника

[^]
7Aleksey7
21.11.2013 - 14:10
0
Статус: Offline


Ярила

Регистрация: 9.04.13
Сообщений: 3454
Фото 32

Изготовление простого прямоточного холодильника

[^]
7Aleksey7
21.11.2013 - 14:10
0
Статус: Offline


Ярила

Регистрация: 9.04.13
Сообщений: 3454
Фото 33

Изготовление простого прямоточного холодильника

[^]
7Aleksey7
21.11.2013 - 14:11
0
Статус: Offline


Ярила

Регистрация: 9.04.13
Сообщений: 3454
Фото 34

Изготовление простого прямоточного холодильника

[^]
7Aleksey7
21.11.2013 - 14:11
2
Статус: Offline


Ярила

Регистрация: 9.04.13
Сообщений: 3454
Теперь надо сделать переходник на кран, для подачи воды. У меня ввернут на выходе крана аэратор (интересно, правильно написал? smile.gif ) По сему был куплен такой же и раздраконен, то есть удалил из него всю начинку и через фумленту с герметиком навернул на простой ниппель. Получилось вроде нормально, хотя и чуток колхозно, ну да бог с ним, там давления не будет а на всяк случай потом стяжкой подстрахую.

Изготовление простого прямоточного холодильника

[^]
7Aleksey7
21.11.2013 - 14:12
0
Статус: Offline


Ярила

Регистрация: 9.04.13
Сообщений: 3454
Фото 36


Изготовление простого прямоточного холодильника

[^]
7Aleksey7
21.11.2013 - 14:12
0
Статус: Offline


Ярила

Регистрация: 9.04.13
Сообщений: 3454
Фото 37


Изготовление простого прямоточного холодильника

[^]
7Aleksey7
21.11.2013 - 14:13
2
Статус: Offline


Ярила

Регистрация: 9.04.13
Сообщений: 3454

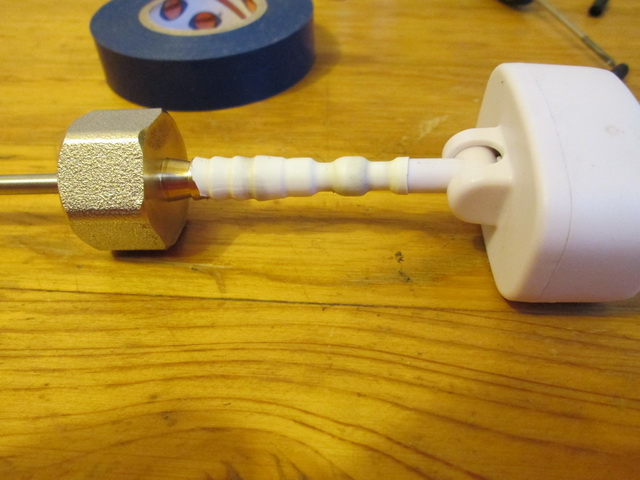

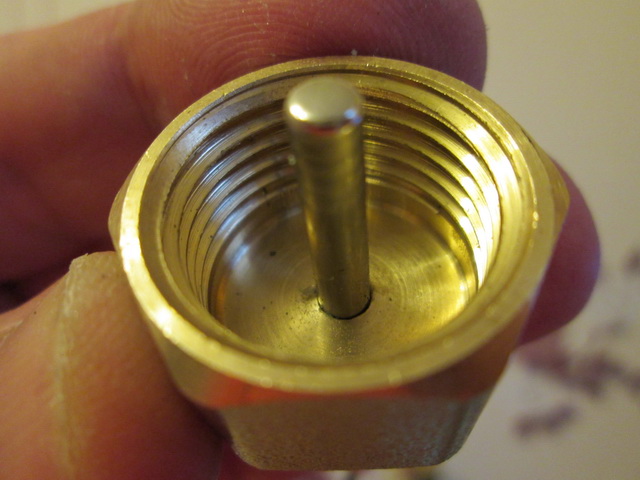

Теперь озаботимся изготовлением температурного контроля, визуального smile.gifБерем два переходника с ½ на шланг, как он там называется по научному, и устанавливаем в них термометры. Для скороварки я использовал термометр для замера температуры мяса, он с длинным штырем. Для контроля температуры пара, на входе холодильника, я использовал простой электронный термометр. Как собирал видно из фотографий, уплотнял силиконовым герметиком и синей изолентой. Сверху осаживал термоусаткой, все просто очень.


Изготовление простого прямоточного холодильника

[^]
7Aleksey7
21.11.2013 - 14:13
0
Статус: Offline


Ярила

Регистрация: 9.04.13
Сообщений: 3454
Фото 39

Изготовление простого прямоточного холодильника

[^]
7Aleksey7
21.11.2013 - 14:14
0
Статус: Offline


Ярила

Регистрация: 9.04.13
Сообщений: 3454
Фото 40

Изготовление простого прямоточного холодильника

[^]
7Aleksey7
21.11.2013 - 14:14
0
Статус: Offline


Ярила

Регистрация: 9.04.13
Сообщений: 3454
Фото 41

Изготовление простого прямоточного холодильника

[^]
7Aleksey7
21.11.2013 - 14:14
0
Статус: Offline


Ярила

Регистрация: 9.04.13
Сообщений: 3454
Фото 42

Изготовление простого прямоточного холодильника

[^]
7Aleksey7
21.11.2013 - 14:15
0
Статус: Offline


Ярила

Регистрация: 9.04.13
Сообщений: 3454
Фото 43

Изготовление простого прямоточного холодильника

[^]
7Aleksey7
21.11.2013 - 14:15
0
Статус: Offline


Ярила

Регистрация: 9.04.13
Сообщений: 3454
Фото 44

Изготовление простого прямоточного холодильника

[^]
7Aleksey7
21.11.2013 - 14:15
5
Статус: Offline


Ярила

Регистрация: 9.04.13
Сообщений: 3454
Фото 45

Изготовление простого прямоточного холодильника

[^]
7Aleksey7
21.11.2013 - 14:16
0
Статус: Offline


Ярила

Регистрация: 9.04.13
Сообщений: 3454
Фото 46

Изготовление простого прямоточного холодильника

[^]
7Aleksey7
21.11.2013 - 14:16
0
Статус: Offline


Ярила

Регистрация: 9.04.13
Сообщений: 3454
Фото 47

Изготовление простого прямоточного холодильника

[^]
7Aleksey7
21.11.2013 - 14:16
0
Статус: Offline


Ярила

Регистрация: 9.04.13
Сообщений: 3454
Фото 48

Изготовление простого прямоточного холодильника

[^]
7Aleksey7
21.11.2013 - 14:17
1
Статус: Offline


Ярила

Регистрация: 9.04.13
Сообщений: 3454

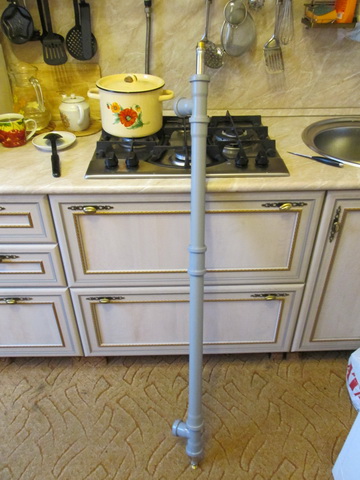

Ну вот основное сделано, теперь надо провести испытания на протечки и гидроудары.
Повесил на веревочке холодильник и давай его пытать. пытки выявили низкую стойкость к гидроудару, заглушки начали потихоньку вылезать, по сему было принято решение их закрепить, для этого, как нельзя лучше, подошли зелененькие стяжки. Повторные испытания показали устранение данного недостатка.


Изготовление простого прямоточного холодильника

[^]
7Aleksey7
21.11.2013 - 14:17
0
Статус: Offline


Ярила

Регистрация: 9.04.13
Сообщений: 3454
Фото 50
