Тёплый пол в хате по Карагандински., Фотохроника.

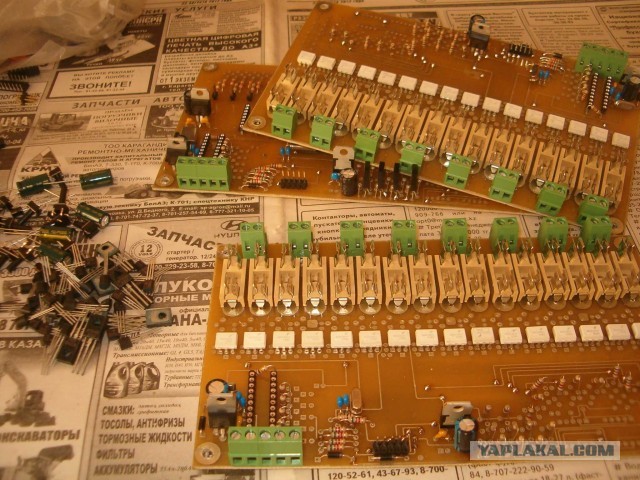

почти не кривые ряды паек и сейчас у стабилизатора откусятся ноги

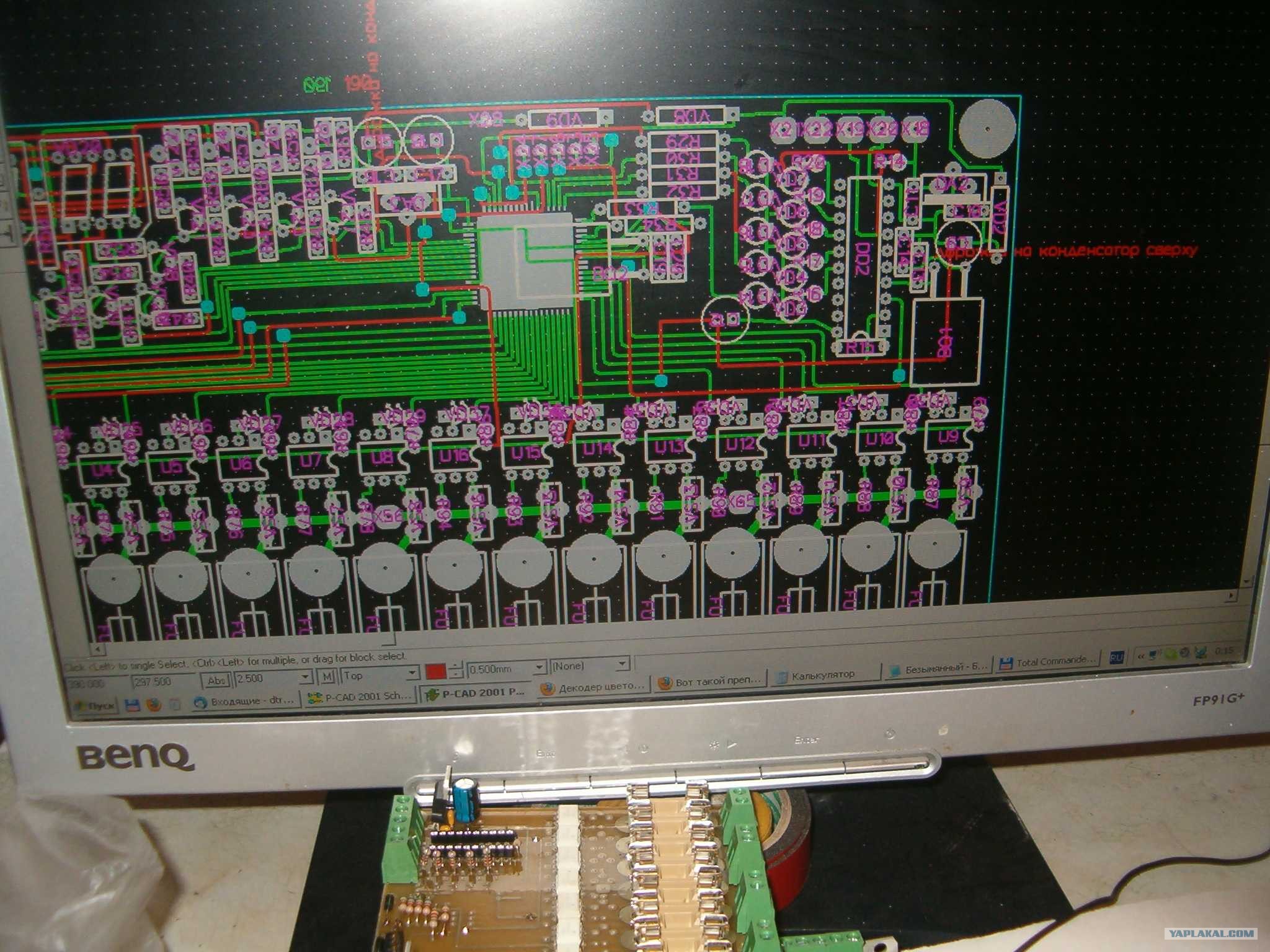

в процессе на чертежах помечаются косячки.

видно, что красную дорожку в верхнем слое трудно припаять, так как там бочка конденсатора.

Ух, вмешаюсь. Льет человек пост, пусть льет. Нафик троллить? Много кому интересно. Почитай правила "Больше всего приветствуются темы, созданные своими руками! Смешные снимки, рассказы собственного сочинения, фотожабы, флэш-игры, необычные репортажи и креативы - лучшая гарантия от баянов, и лучший способ быть замеченным на портале! Включайте креатив!"
"

Это сообщение отредактировал Atashka - 5.07.2013 - 23:42

Собственно уже становится красиво. Детальки цветные. Дети счастливы.
На сегодня всё.
Завтра продолжу. День пролетит незаметно за шашлыком. А вечером сытый продолжу. Учту пожелания и заранее накидаю текст. Сорри - платы я быстрее развёл чем тут строчу.

Ежели все на седня, то поправлю. Бастык у казахов это начальник. Пост интересный есть вопросы. Потом можно в личку?

Atashka если чо, то я проектирую не просто банальный ТП вкомнате, а законченные решения. ТС респект за прямые руки и голову, но у меня сердце кровью обливается, когда я вижу такие глупые затраты своего времени и труда. Начнем с того, что пленочный теплый пол - полный писец. Выходит из строя на раз-два-три. Малейшая небрежность в монтаже, треснула сверху плитка, передавила пол - все, приехали, на выброс. Иногда они ломаются и сами, без видимой причины. И это дорогие, а не непонятные поделки дядюшки Ляо. Кабельный чуть получше, гидравлический - вообще красота.
Да, на вопрос ТС - могу обеспечить и зонирование и прецизионную регулировку температуры с дискретностью +\- 1градС как в пределах здания, так и в пределах помещения (последнее - по поверхности, естественно), только за счет гидравлики. Электрические кабельные\пленочные системы обогрева не использую принципиально.

Это сообщение отредактировал Ziccurat - 5.07.2013 - 23:51

Ziccurat, такая постановка предложения много лучше. =) А ваще, как нам учиццо если не на ошибках? Если так к делу подходить то половину постов с Япа можно удалять нафик. =)Лови зеленку тоже. Добавлю вас с ТС в закладки, буду обращацца если че. Можно?

Это сообщение отредактировал Atashka - 5.07.2013 - 23:53

ТС, платки то небось не под утюг- явно металлизация виа и другие плюшки, с другой стороны- без маски... То есть не китайский заказ- почти наверняка. Сохранившаяся с годов 90-х линия по производству?
Есть пару вопросов- как изолировал далласовские термодатчики? По опыту, двойная клейкая термоусадка рулит, но если её закатать в бетон, то современем прокисает и пайка окисляется. Приходиться сначла лачить всё спаянное нейтральным флюсом.а потом паковать.
и кстати- датчики на одной шине, или ты для каждого ногу проца выделил?

Atashka жалко человека. Инженер-проектировщик, видать. Кинул бы клич, помогли б с выбором. Чем эту пленку, лучше уж нерегулируемый кабель кусками и регулировать при помощи его электроники. Это решение было-бы на порядок надежнее. Плюс, при пленочном ТП есть огромная проблема с финишными покрытиями - плитка может отпадать, нет связи с основой. в кабельном не так. А стелить на пленку ламинат или линолеум может только очень позитивный и оптимистично настроенный человек, на боящийся переделывать все по-нову.


Добавлено в 23:56

да не вопрос.

Добавлено в 23:58

Влезу я. Сам заказываю иногда с китая. Без маски и шелкографии получается гораздо дешевле. Если ПП не идут в серию, то экономия значительная.

Ну дык на фото явно не FR-4... да и стиль просматривается... Плюс элементная база- всё-монтаж в отверстие, один проц TQFP, ни одного резюка в smd не увидел, в общем-старая школа, мне такие платы на остатках оборонного производства делали когда-то. Сейчас для опытов- Киев, (нашёл для себя самый быстрый вариант,качество для отладки приемлемое, но ремонтопригодность никакая..) серия- или Киев, или Китай, но только если уже всё вылизано.

Это сообщение отредактировал Rumorukato - 6.07.2013 - 00:05

Наши ПП разваливаются еще на этапе пайки. Пытался заказывать и в Киеве и в питерском "Резоните". Самое дешевое и нервосберегающее - Китай. скинул маски и сверловку и радуйся.

Всем хой!
Продолжу выкладку фоток про то, как я делал дома электронику для тёплых полов.
Я приятно удивлён наличием критики. Спасибо Вам. Ваши советы очень актуальны.
И я буду прислушиваться к Вашему мнению.

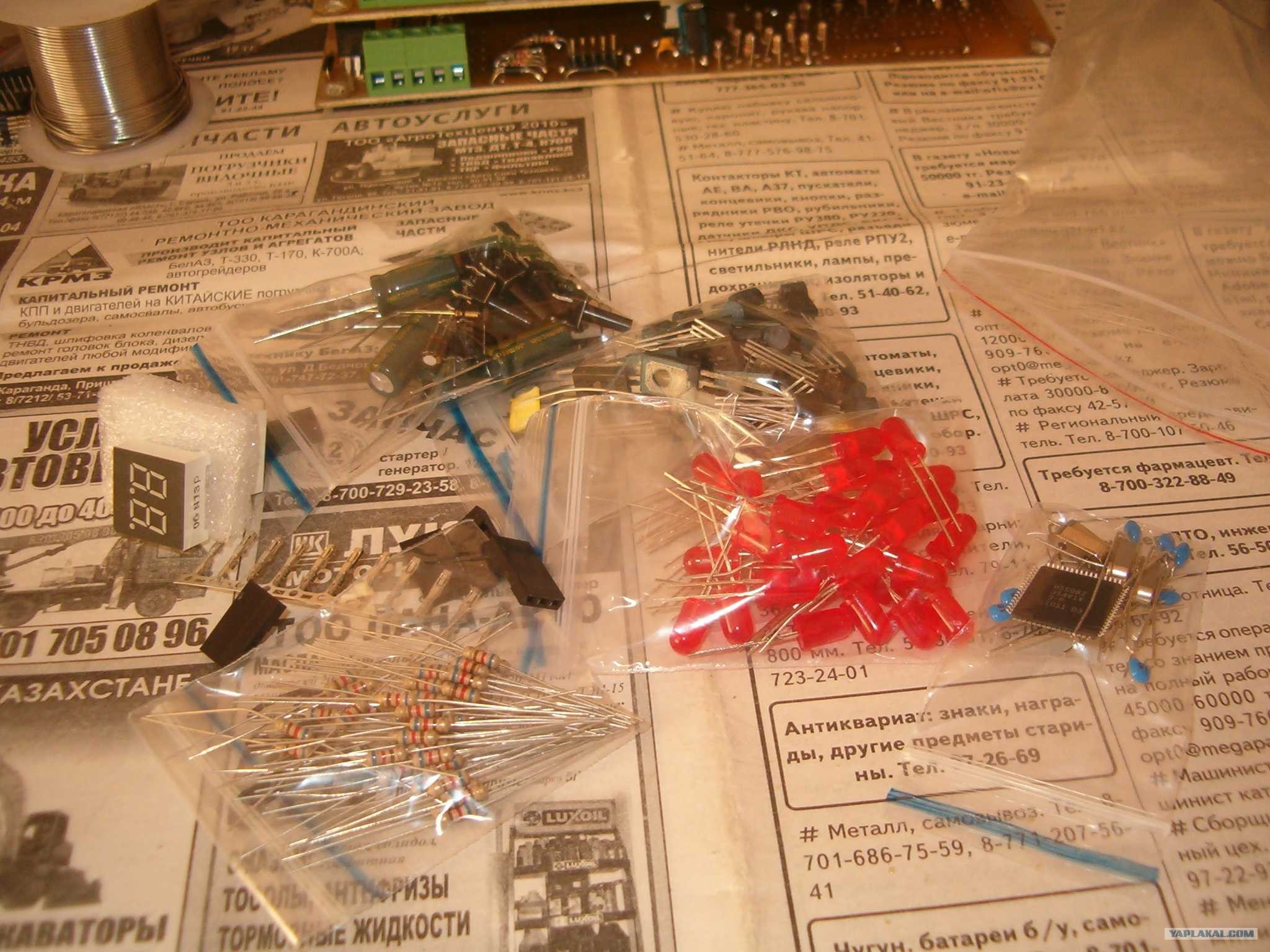

Дальше будут фотографии, где на печатных платах появляются новые детальки. соответственно из мешочков детальки исчезают. И в мусорке появляются много откусанных выводов.

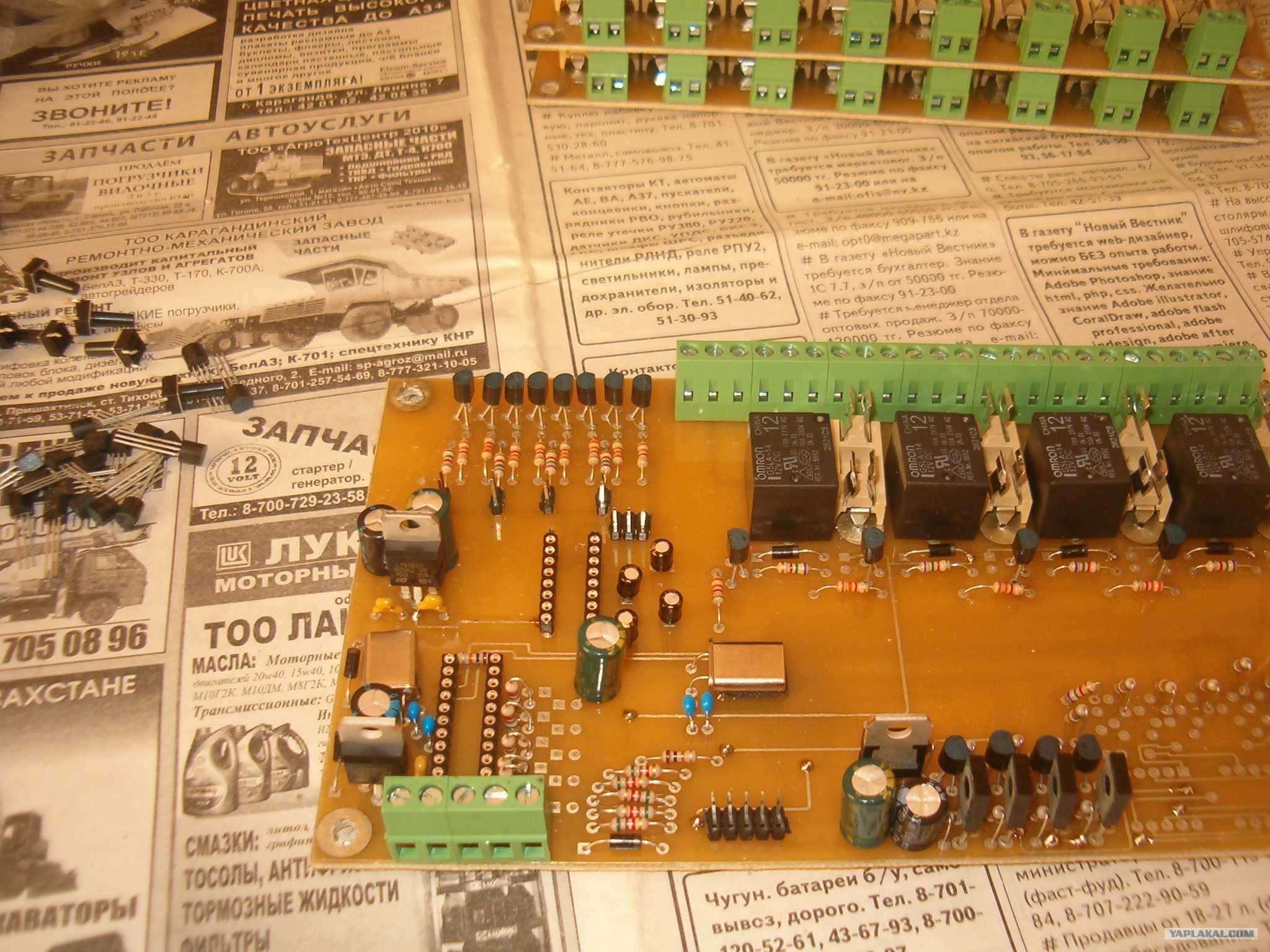

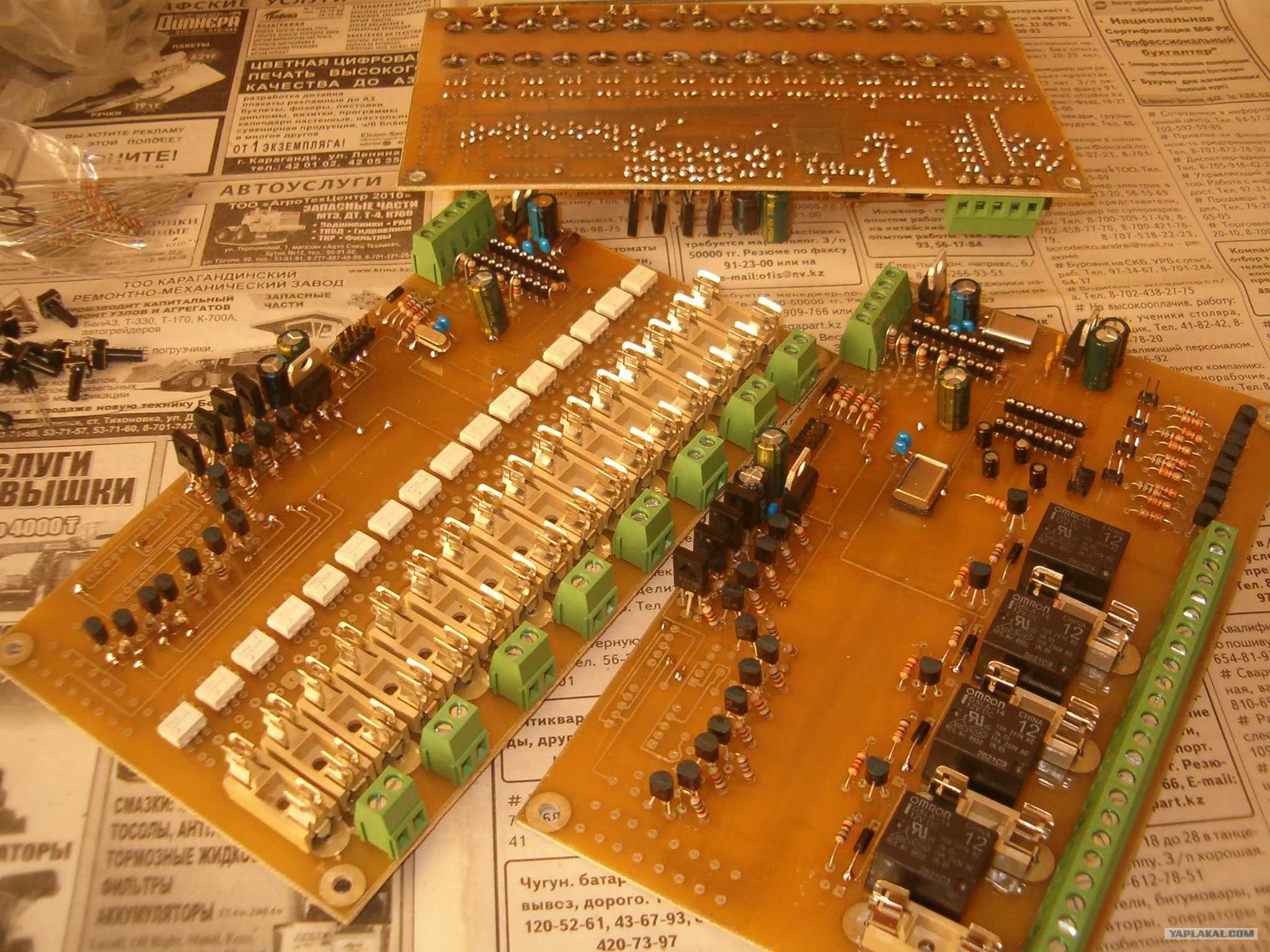

КРЕНки впаяны, детальки высыпаны.

Это впаялись КТ814 для подачи положительного напряжения на семисегментные индикаторы.Это - динамическая индикация.
Рядышком примостились КТ503. Это мировые транзисторы. Они у меня впаиваются почти везде. Ну наверное даже везде, кроме случаев, когда нужны IRL3705. Здесь IRL3705 не нужны абсолютно.

8 семикондукторов в один ряд нужны для обвязки 232-го максима. Это обеспечивает возможность дуть биты в одну ногу MAX232 со многи микроконтроллеров при условии арбитража, то есть исключения одновременной передачи битов от микроконтроллеров в последовательный порт компутера.
итого есть возможность подключения 4-х микроконтроллеров. У меня же их будет всего 3.
Кстати, на плате видно 4 маленьких конденсатора для "зарядовых насосов". Кто в теме, тот в курсе.

молодец зёма, зеленю!!!

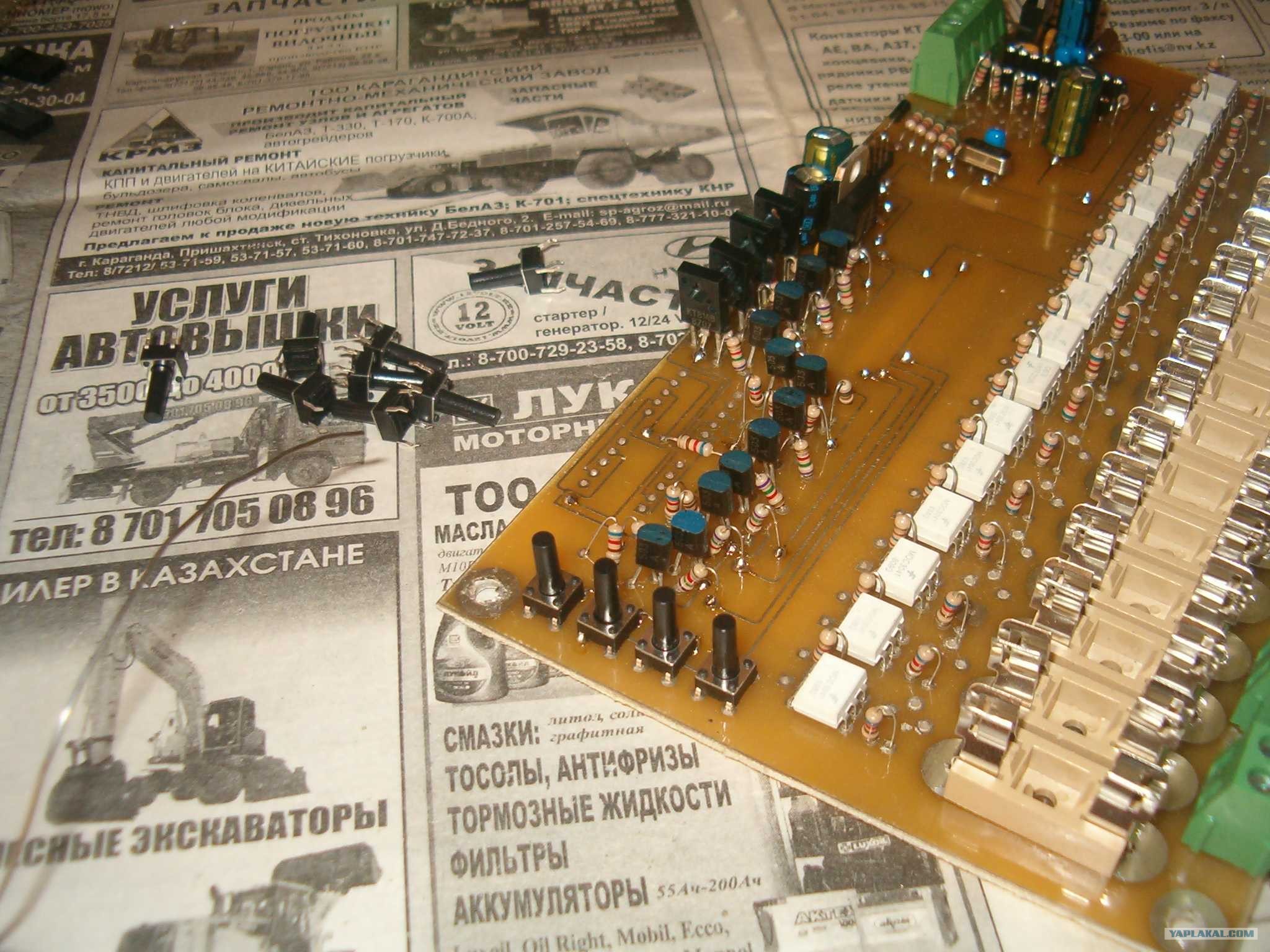

Впаиваю ещё КТ503 для работы с индикатором. они обеспечивают подтяжку сегмента к земле.

Это сообщение отредактировал zloykrot - 6.07.2013 - 22:26

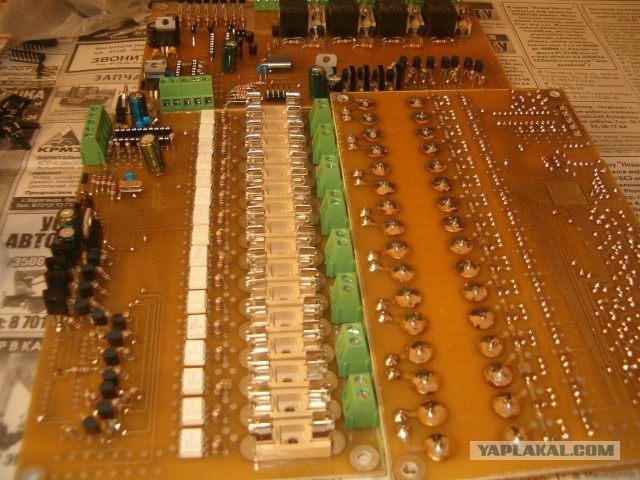

Это панорамная фотография. Снята на железного монстра HP фотосмарт 735. Я обожаю данный фотик. Он брутален на фоне современных собратьев.

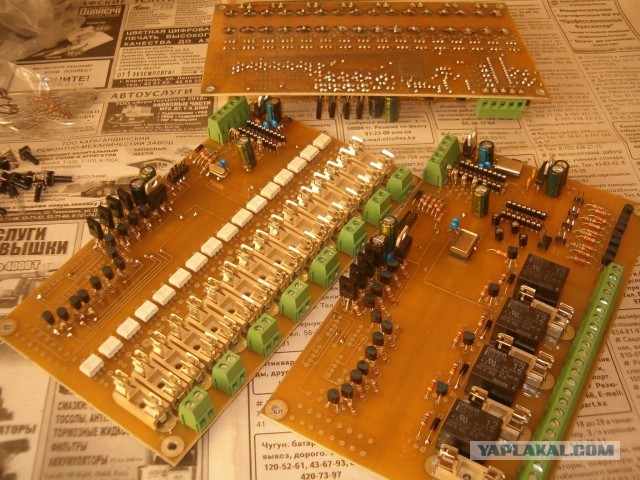

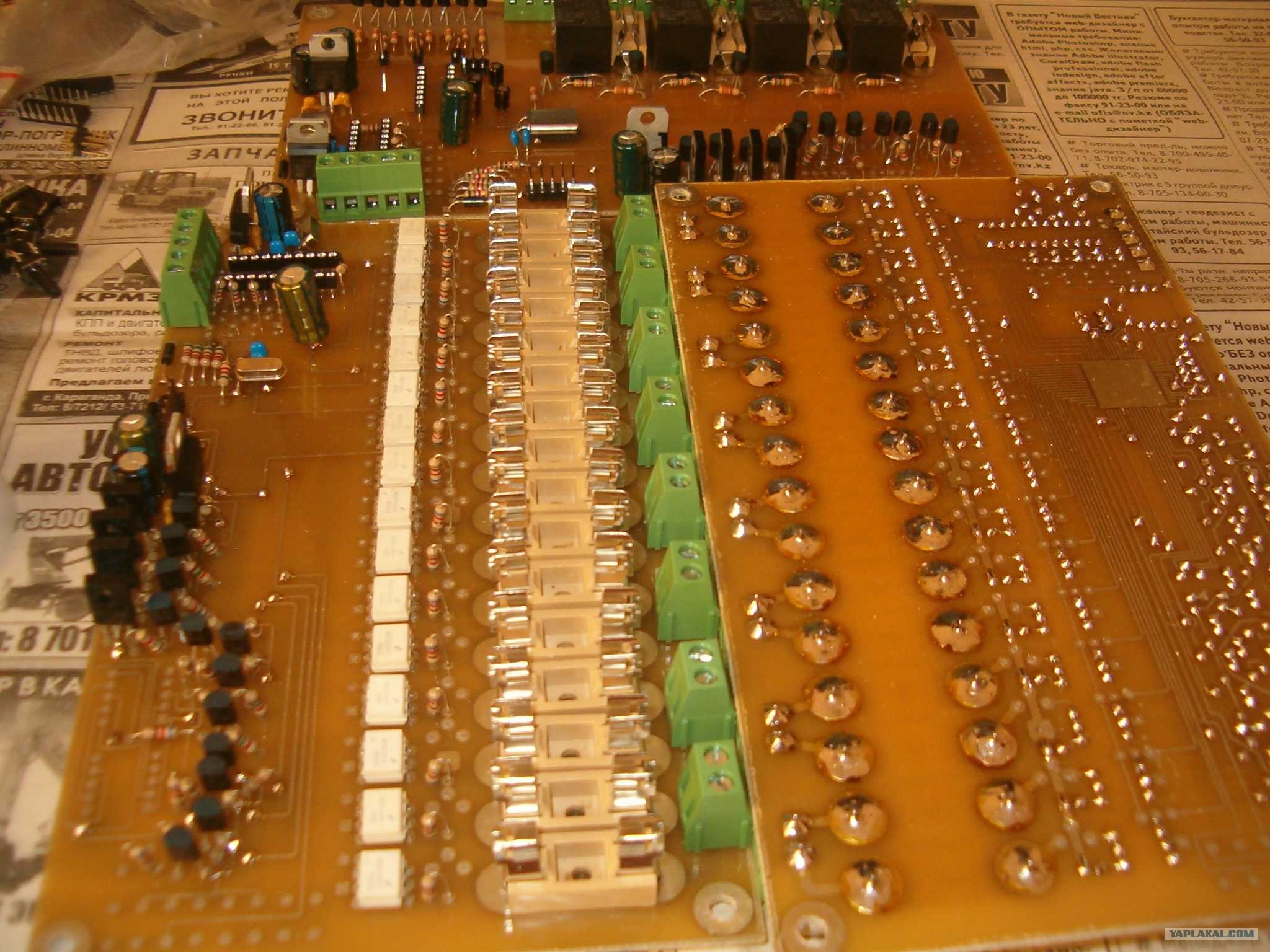

А деталек прибавляется и прибавляется.

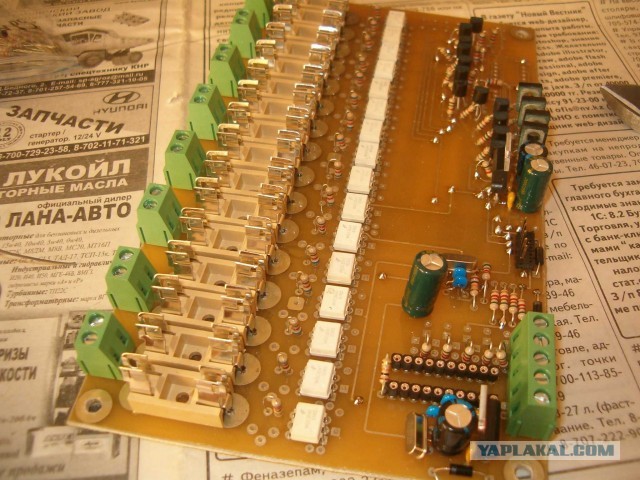

Ещё панорамная фотка.

А тут крупным планом сфоткан БЕЛАЗ.


Это сообщение отредактировал zloykrot - 6.07.2013 - 22:32

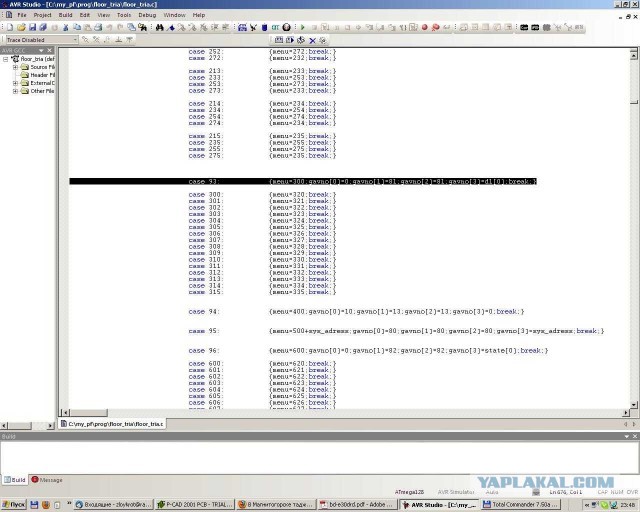

А вот сменя рода деятельности - теперь сижу кодю.

Кнопки. Сверху вниз:
Отмена
кнопка прибавить
кнопка отнять
Ввод

Это сообщение отредактировал zloykrot - 6.07.2013 - 22:35

ТС, ты + и - обозначай не словами.
