Оживление стендовой модели от звезды Т-34-85

[^]
Skif147
30.03.2013 - 22:59
4
Статус: Offline


Весельчак

Регистрация: 20.01.13
Сообщений: 128

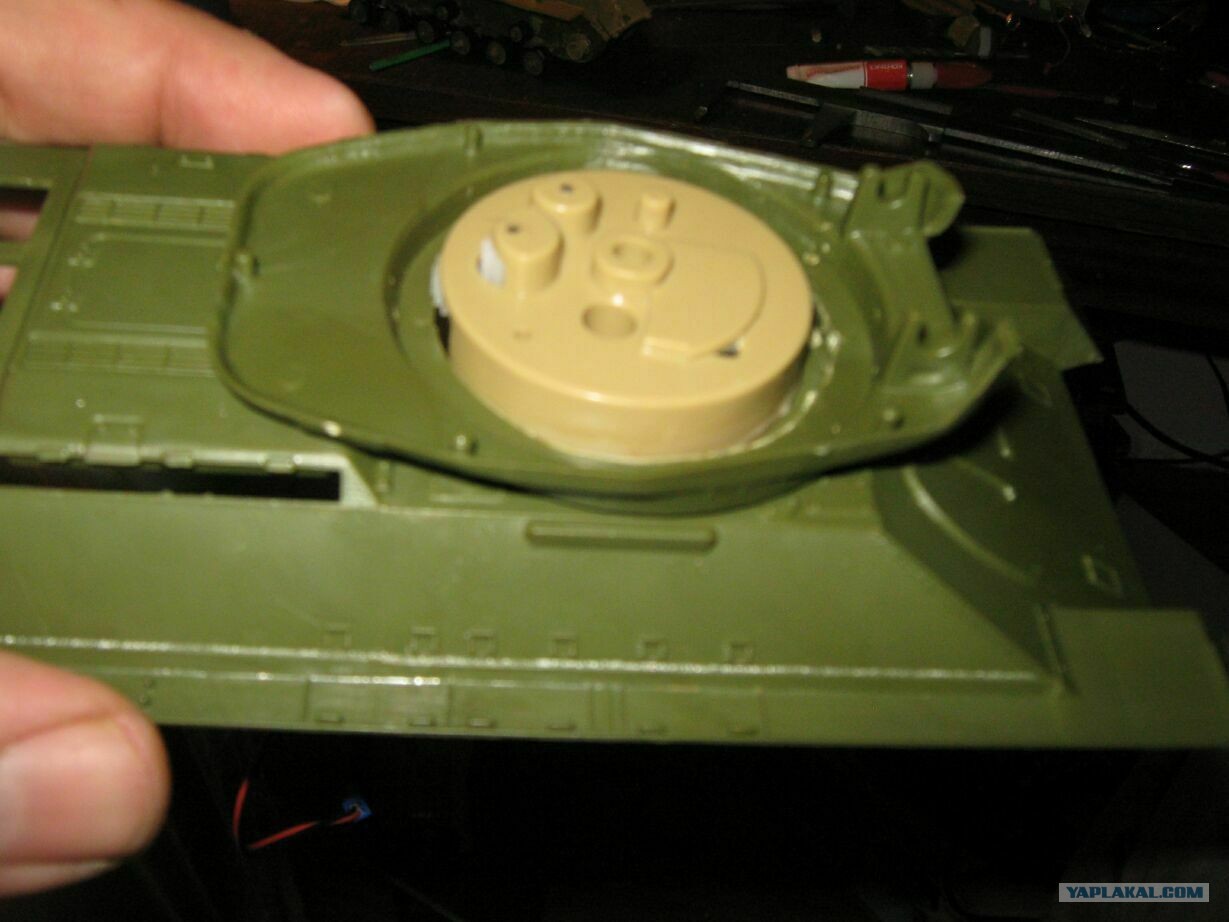

после удаления лишнего, увеличиваем внутренний диаметр отверстия нижней части башни настолько, чтобы она свободно одевалась на редуктор

Оживление стендовой модели от звезды Т-34-85

[^]
Skif147
30.03.2013 - 22:59
4
Статус: Offline


Весельчак

Регистрация: 20.01.13
Сообщений: 128

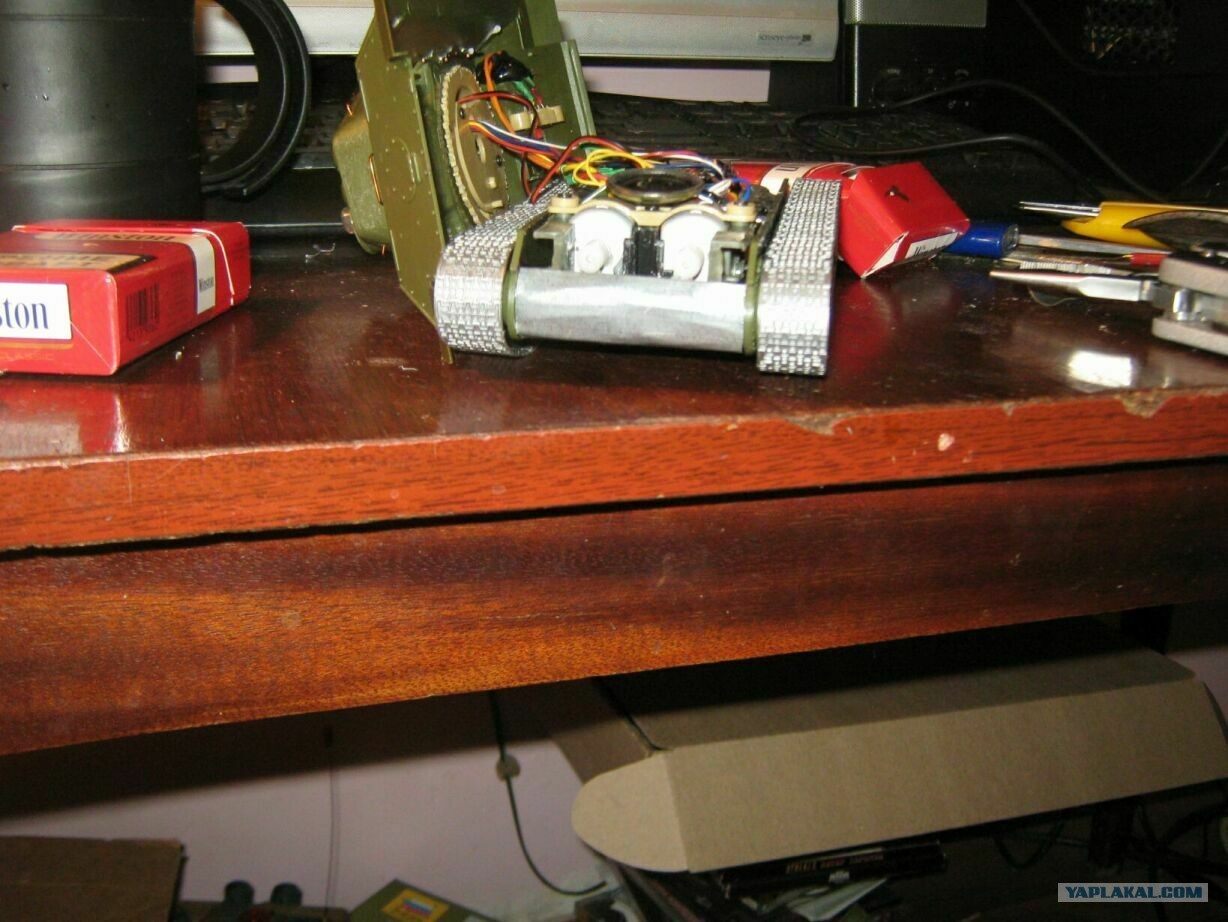

после этого я спаял разрезанные ранее провода (рановато я это сделал, но нетерпелось проверить всё ли работает после моих хирургических вмешательств),
заодно и увеличил длину некоторых проводков.


Оживление стендовой модели от звезды Т-34-85

[^]
Skif147
30.03.2013 - 23:00
3
Статус: Offline


Весельчак

Регистрация: 20.01.13
Сообщений: 128
поскольку выключатель должен быть легко доступен, его, как и в прошлый раз, я сделал в люке мехвода, ну и ось люка тоже пришлось сделать, в корпусе и в люке я просверлил отверстия диаметров 08 мм и просунул туда проволоку, а изнутри приклеил выключатель.

Это сообщение отредактировал Skif147 - 30.03.2013 - 23:01

Оживление стендовой модели от звезды Т-34-85

[^]
Skif147
30.03.2013 - 23:01
4
Статус: Offline


Весельчак

Регистрация: 20.01.13
Сообщений: 128
поскольку корпус редуктора я использовал в сборе нижний задний бронелист пришлось заменить на самодельный и неаутентичный (пичалька)

Оживление стендовой модели от звезды Т-34-85

[^]
Skif147
30.03.2013 - 23:02
5
Статус: Offline


Весельчак

Регистрация: 20.01.13
Сообщений: 128
зато железный rulez.gif

Оживление стендовой модели от звезды Т-34-85

[^]
Skif147
30.03.2013 - 23:03
4
Статус: Offline


Весельчак

Регистрация: 20.01.13
Сообщений: 128

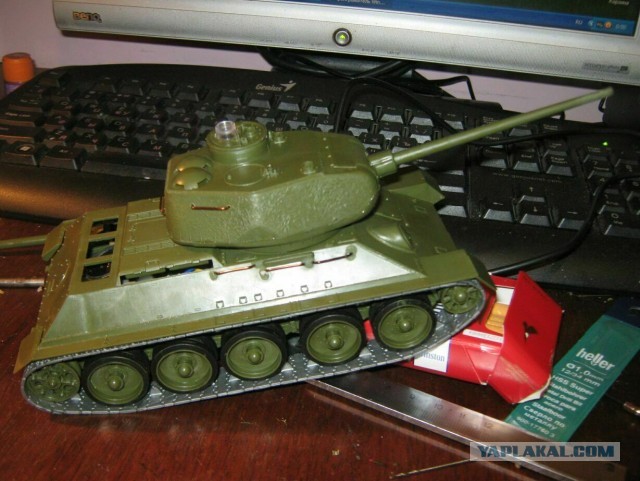

башню собрать удалось довольно легко – башня ИСа обрезается и устанавливается так, чтобы выступ для самореза прикручивающего её к корпусу редуктора совпал с нужным отверстием, при этом фотоэлемент, фиксирующий попадания, как раз совпадает с люком командира танка, в который врезается цилиндрик отражателя.

Оживление стендовой модели от звезды Т-34-85

[^]
Skif147
30.03.2013 - 23:04
4
Статус: Offline


Весельчак

Регистрация: 20.01.13
Сообщений: 128
..

Оживление стендовой модели от звезды Т-34-85

[^]
Skif147
30.03.2013 - 23:05
3
Статус: Offline


Весельчак

Регистрация: 20.01.13
Сообщений: 128
теперь нужно установить динамик, я вырезал ленту из жести и приклеил к ней динамик термопистолетом, затем просверлил два отверстия по краям и прикрутил к корпусу.

Оживление стендовой модели от звезды Т-34-85

[^]
Skif147
30.03.2013 - 23:05
4
Статус: Offline


Весельчак

Регистрация: 20.01.13
Сообщений: 128
..

Оживление стендовой модели от звезды Т-34-85

[^]
Skif147
30.03.2013 - 23:11
41
Статус: Offline


Весельчак

Регистрация: 20.01.13
Сообщений: 128
вот такой получился танчик. Пробный выезд.


[^]
Skif147
30.03.2013 - 23:11
5
Статус: Offline


Весельчак

Регистрация: 20.01.13
Сообщений: 128
поскольку динамик оказался под решеткой моторного отделения я решил её доработать, высверлил отлитую решётку, купил ситечко для чая, вырезал нужную по размерам сетку и вклеил в корпус решетку, (уже после сборки узнал, что можно купить готовую металлическую решетку МТО и не только, всего за 150р.)

Оживление стендовой модели от звезды Т-34-85

[^]
xmaxpainx
30.03.2013 - 23:12 [ показать ]
-17
Skif147
30.03.2013 - 23:12
5
Статус: Offline


Весельчак

Регистрация: 20.01.13
Сообщений: 128

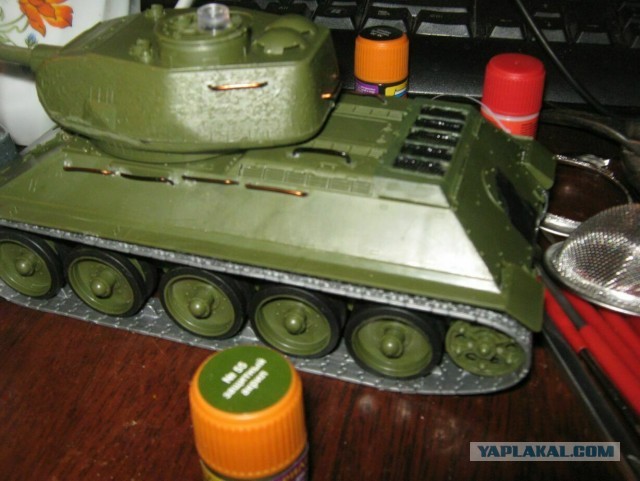

покраска решётки.

Оживление стендовой модели от звезды Т-34-85

[^]
Skif147
30.03.2013 - 23:13
7
Статус: Offline


Весельчак

Регистрация: 20.01.13
Сообщений: 128
вот такой он с изменённой решёткой

Оживление стендовой модели от звезды Т-34-85

[^]
Skif147
30.03.2013 - 23:14
5
Статус: Offline


Весельчак

Регистрация: 20.01.13
Сообщений: 128
..

Оживление стендовой модели от звезды Т-34-85

[^]
Skif147
30.03.2013 - 23:15
3
Статус: Offline


Весельчак

Регистрация: 20.01.13
Сообщений: 128
..

Оживление стендовой модели от звезды Т-34-85

[^]
Skif147
30.03.2013 - 23:15
4
Статус: Offline


Весельчак

Регистрация: 20.01.13
Сообщений: 128
..

Оживление стендовой модели от звезды Т-34-85

[^]
Skif147
30.03.2013 - 23:16
4
Статус: Offline


Весельчак

Регистрация: 20.01.13
Сообщений: 128
..

Оживление стендовой модели от звезды Т-34-85

[^]
Skif147
30.03.2013 - 23:17
5
Статус: Offline


Весельчак

Регистрация: 20.01.13
Сообщений: 128

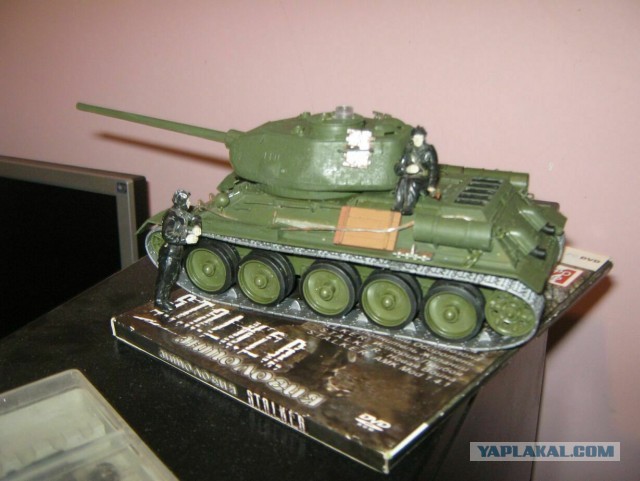

теперь накидываем гусеницы и добавляем ЗИП, всё из коробки, только тросы заменены на проволоку, и поручни сделал из проволоки, они так крепче (пехота не по падает)

Оживление стендовой модели от звезды Т-34-85

[^]
Skif147
30.03.2013 - 23:18
4
Статус: Offline


Весельчак

Регистрация: 20.01.13
Сообщений: 128
..

Оживление стендовой модели от звезды Т-34-85

[^]
Skif147
30.03.2013 - 23:18
3
Статус: Offline


Весельчак

Регистрация: 20.01.13
Сообщений: 128
..

Оживление стендовой модели от звезды Т-34-85

[^]
Skif147
30.03.2013 - 23:19
4
Статус: Offline


Весельчак

Регистрация: 20.01.13
Сообщений: 128
До этого все испытания проводились на штатном акб от ИСа, он очень быстро разряжается, так что я решил сделать корпус для батареек самостоятельно. Взял упаковку от батареек типа ААА, уложил туда сами батарейки, и нанёс по периметру термоклей из пистолета, затем обработал и приклеил контакты, а затем припаял провода.

Оживление стендовой модели от звезды Т-34-85

[^]
Skif147
30.03.2013 - 23:20
3
Статус: Offline


Весельчак

Регистрация: 20.01.13
Сообщений: 128
..

Оживление стендовой модели от звезды Т-34-85

[^]
Skif147
30.03.2013 - 23:20
4
Статус: Offline


Весельчак

Регистрация: 20.01.13
Сообщений: 128
..

Оживление стендовой модели от звезды Т-34-85

[^]
