Новый мостовой переход в Запорожье, 57 фото + текст.

[ Версия для печати ]


Страницы: (5) 1 [2] 3 4 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

beznadega	29.11.2012 - 14:07 [ показать ] 4

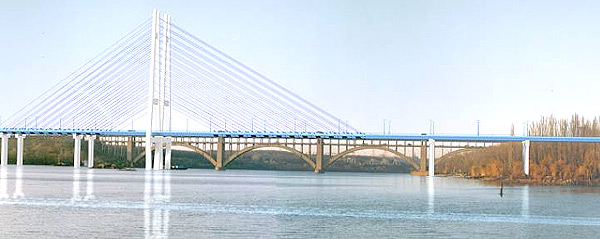

Статус: Offline Весельчак Регистрация: 12.08.09 Сообщений: 114	26. Как будет выглядеть мост в завершенном виде:
	[^]

beznadega	29.11.2012 - 14:07 [ показать ] 3
Статус: Offline Весельчак Регистрация: 12.08.09 Сообщений: 114	27.
	[^]

beznadega	29.11.2012 - 14:08 [ показать ] 2

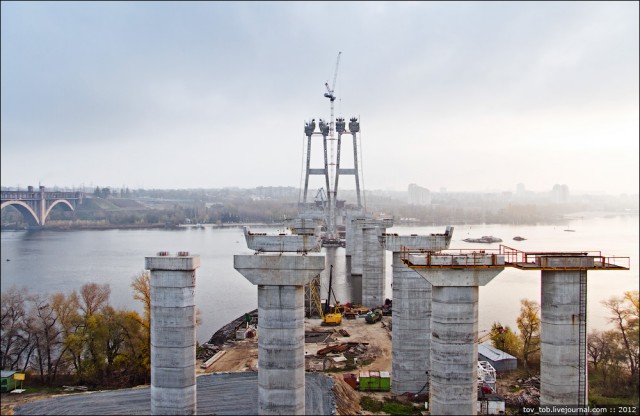

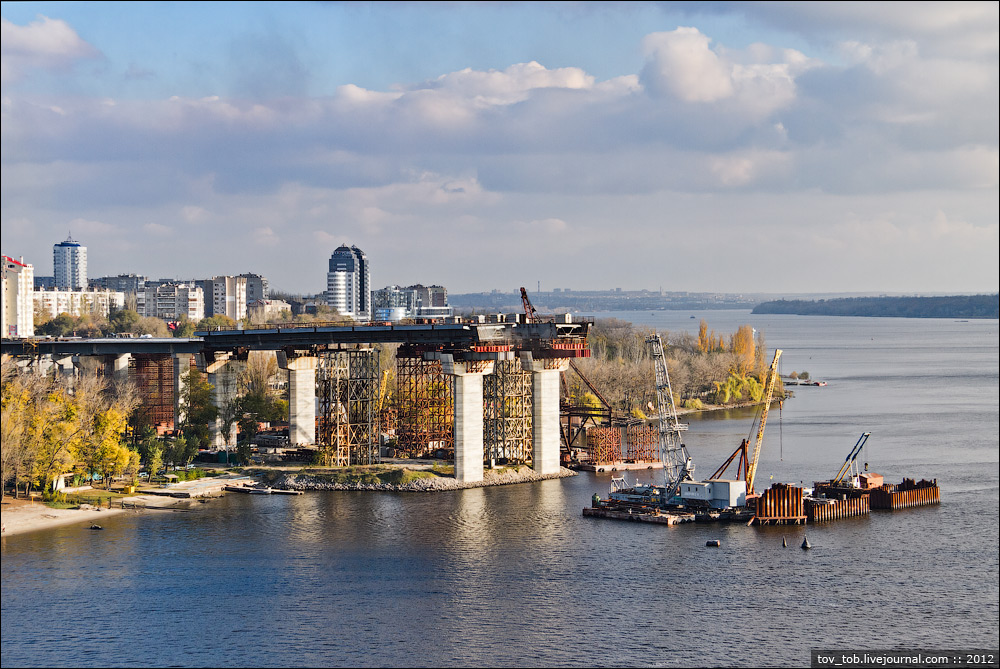

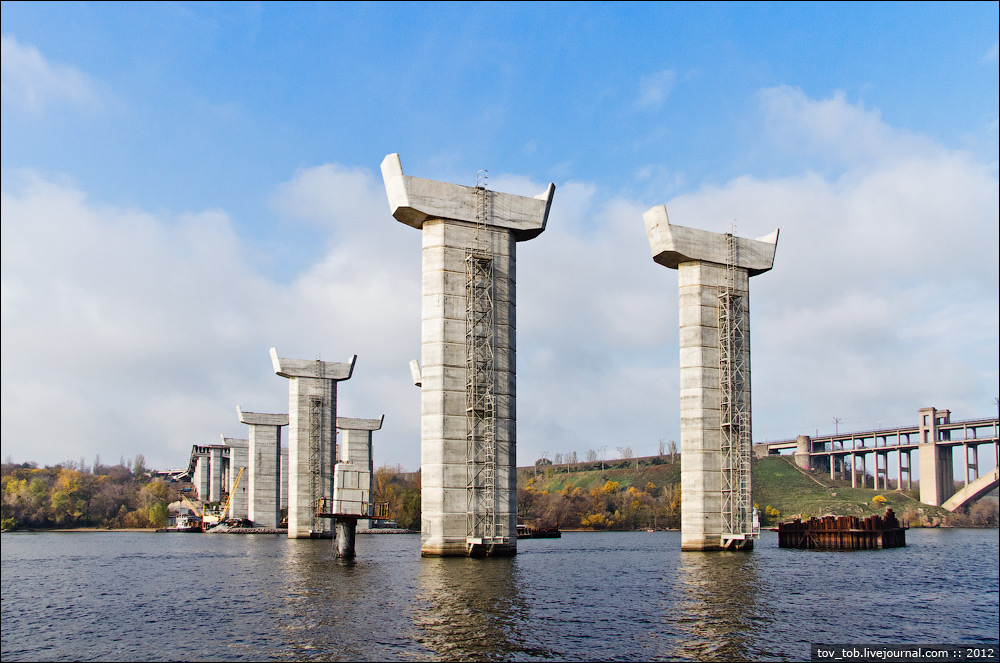

Статус: Offline Весельчак Регистрация: 12.08.09 Сообщений: 114	28. Со стороны Хортицы полностью готовы опоры:
	[^]

beznadega	29.11.2012 - 14:09 [ показать ] 3
Статус: Offline Весельчак Регистрация: 12.08.09 Сообщений: 114	29. Предполагалось, что плавкран 1200 т будет полностью монтировать балку вантового моста из секций длиной до 82 м и весом до 950 т.
	[^]

beznadega	29.11.2012 - 14:10 [ показать ] 3
Статус: Offline Весельчак Регистрация: 12.08.09 Сообщений: 114	30. Но как будет теперь происходить монтаж конструкций - неизвестно. На сегодня документация к проекту по этой части моста не менялась.
	[^]

beznadega	29.11.2012 - 14:11 [ показать ] 3

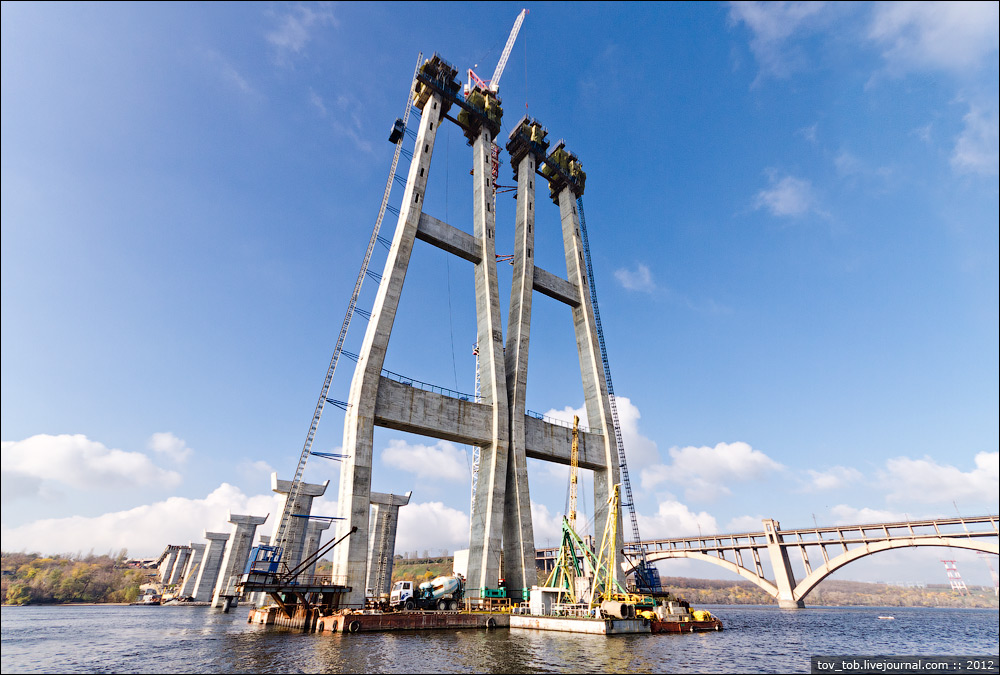

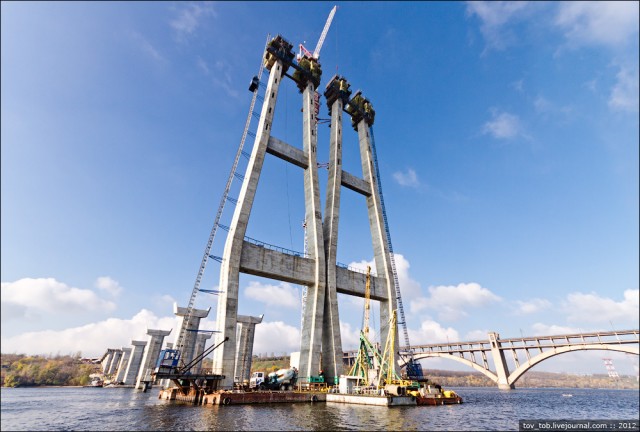

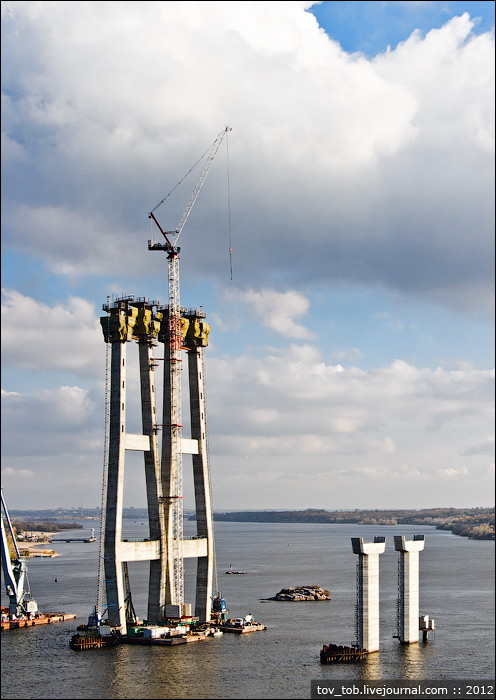

Статус: Offline Весельчак Регистрация: 12.08.09 Сообщений: 114	31. Судоходные пролеты моста будут удерживаться с помощью двух пилонов и вант диаметром 95 мм. Высота пилонов - 151 м (166 над уровнем моря), размер одной "ноги" пилона у основания - 2,6х4,9 м.
	[^]

beznadega	29.11.2012 - 14:12 [ показать ] 3

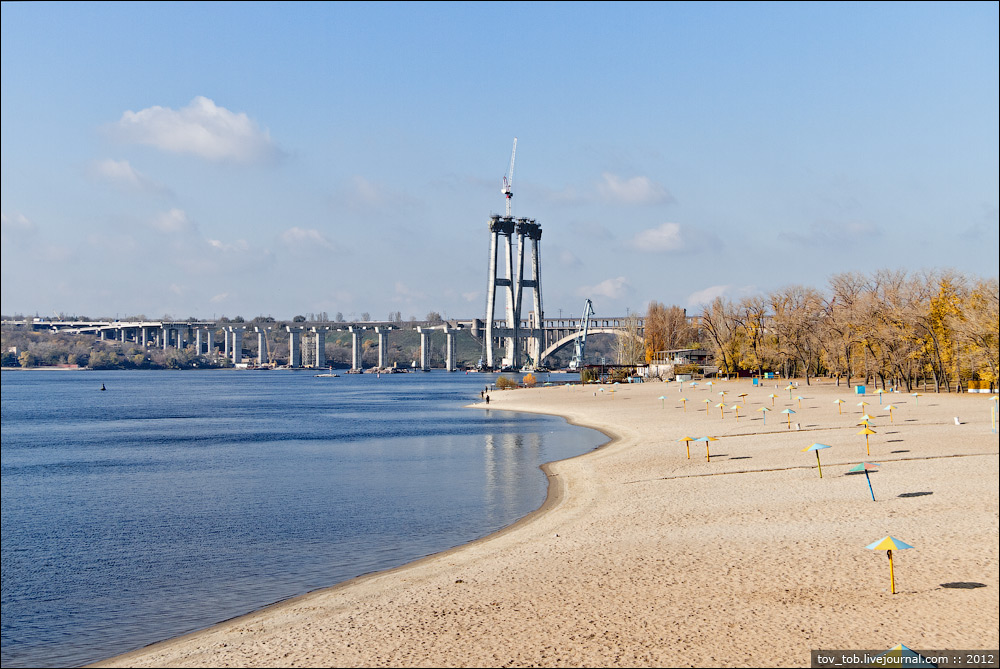

Статус: Offline Весельчак Регистрация: 12.08.09 Сообщений: 114	32. Обратите внимание на маленькие гранитные островки за пилоном - "ох" и "вздох" (ох и название ). Предполагалось, что пилоны будет построены на них, но потом в этих островках нашли какую-то историческую ценность и трассу моста немного сдвинули.
	[^]

beznadega	29.11.2012 - 14:13 [ показать ] 3

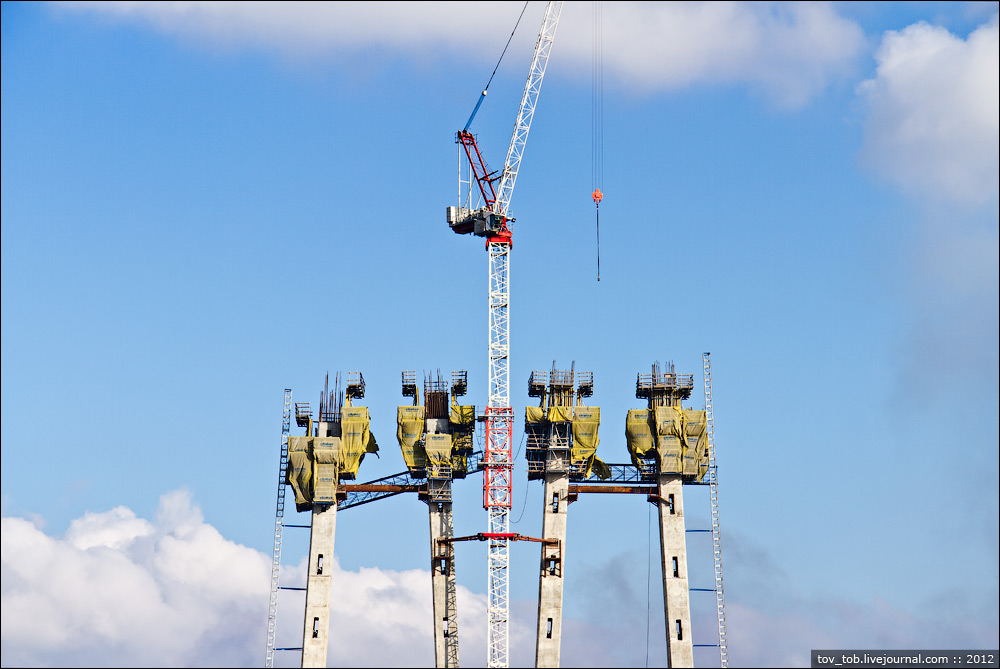

Статус: Offline Весельчак Регистрация: 12.08.09 Сообщений: 114	33. Для бетонирования пилонов используется автоматическая самоподъемная опалубка. Т.е. для ее перемещения не требуется кран.
	[^]

beznadega	29.11.2012 - 14:14 [ показать ] 3
Статус: Offline Весельчак Регистрация: 12.08.09 Сообщений: 114	34. Опалубка имеет четыре уровня.
	[^]

beznadega	29.11.2012 - 14:15 [ показать ] 3

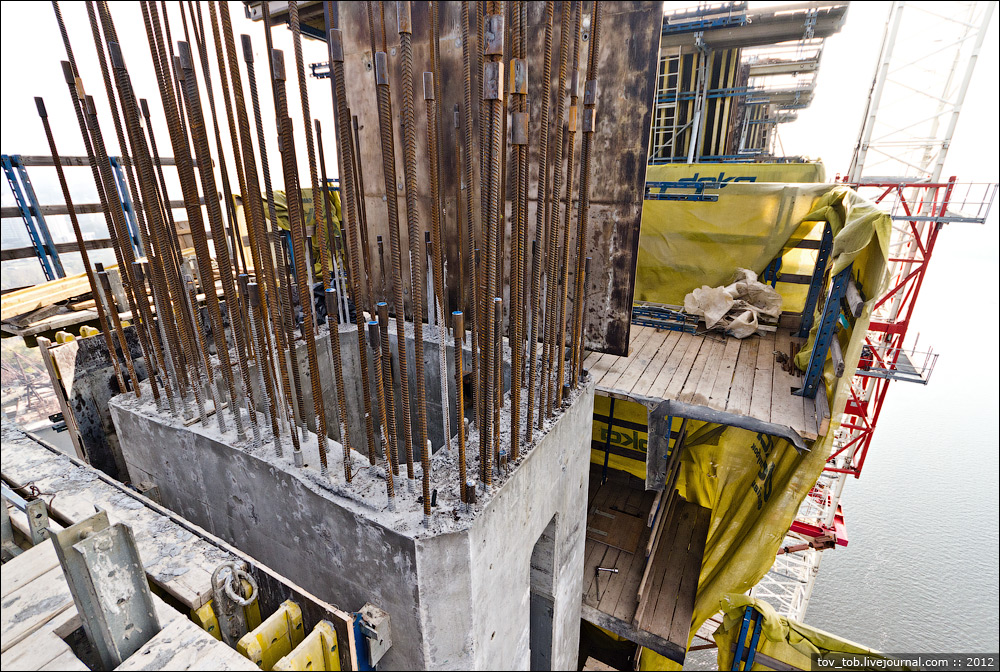

Статус: Offline Весельчак Регистрация: 12.08.09 Сообщений: 114	35. Давайте поднимемся на верхний уровень опалубки. На фото: выпуски арматурного каркаса одной из ног пилона. Две недели назад работы уже велись на отметке 122,6 м. Кстати, верхняя площадка опалубки неплохо так качается на ветру
	[^]

beznadega	29.11.2012 - 14:15 [ показать ] 3
Статус: Offline Весельчак Регистрация: 12.08.09 Сообщений: 114	36. На фото выше в бетонной стенке пилона видна прорезь - там находится узел анкерения вант:
	[^]

beznadega	29.11.2012 - 14:16 [ показать ] 2

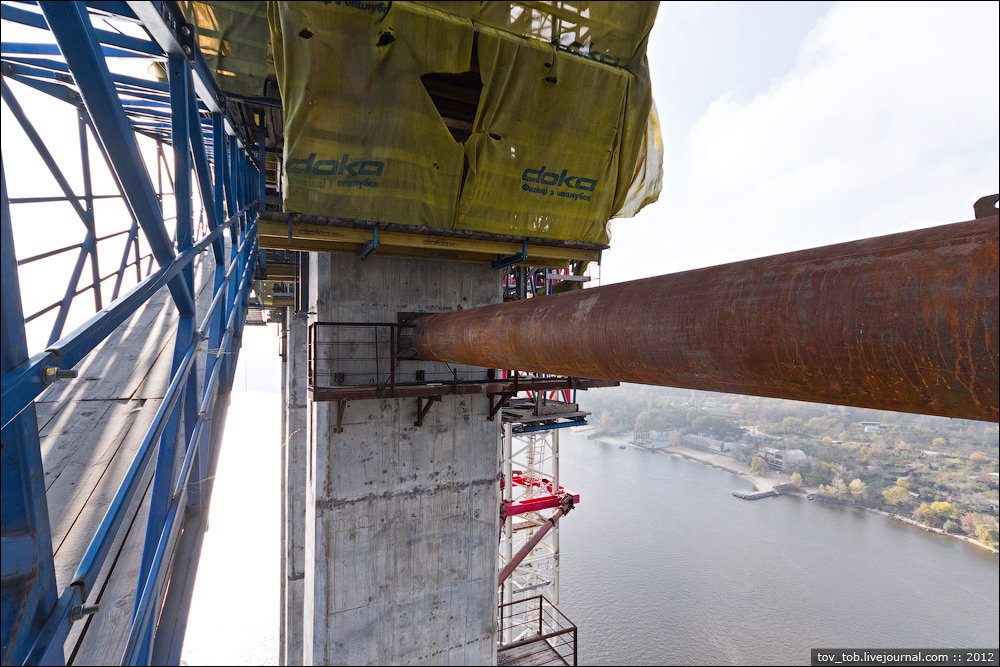

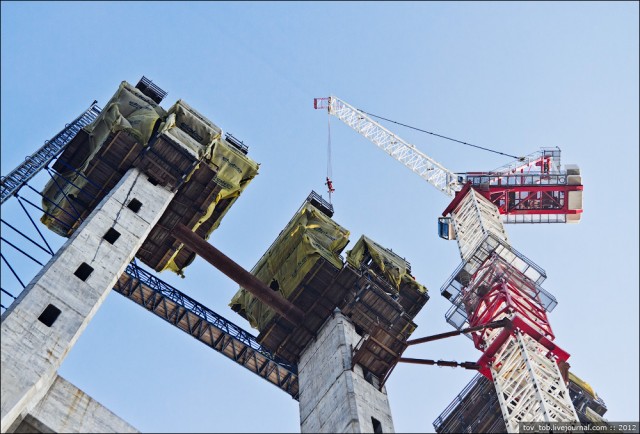

Статус: Offline Весельчак Регистрация: 12.08.09 Сообщений: 114	37. Недавно установленная распорка. Ноги пилонов сужаются к краям, поэтому, чем длинее они становятся, тем больше они наклоняются друг к другу. Выше будет установлена стационарная бетонная перемычка между ногами, но, если не распереть ноги сейчас, то потом для этого придется прикладывать слишком большое усилие.
	[^]

beznadega	29.11.2012 - 14:17 [ показать ] 3

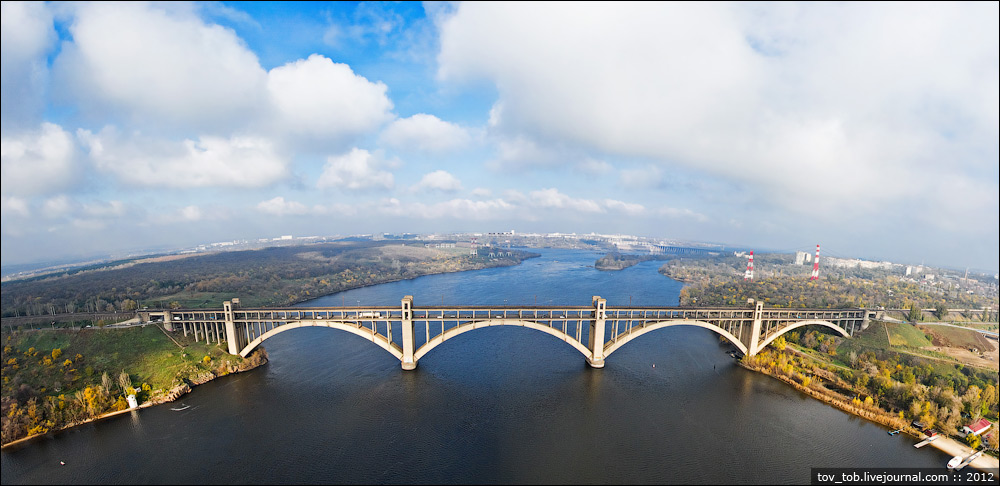

Статус: Offline Весельчак Регистрация: 12.08.09 Сообщений: 114	38. Как я уже говорил, с пилона открывается потрясающий вид на окружающие пейзажи и, в частности, на мост Преображенского.
	[^]

beznadega	29.11.2012 - 14:17 [ показать ] 4

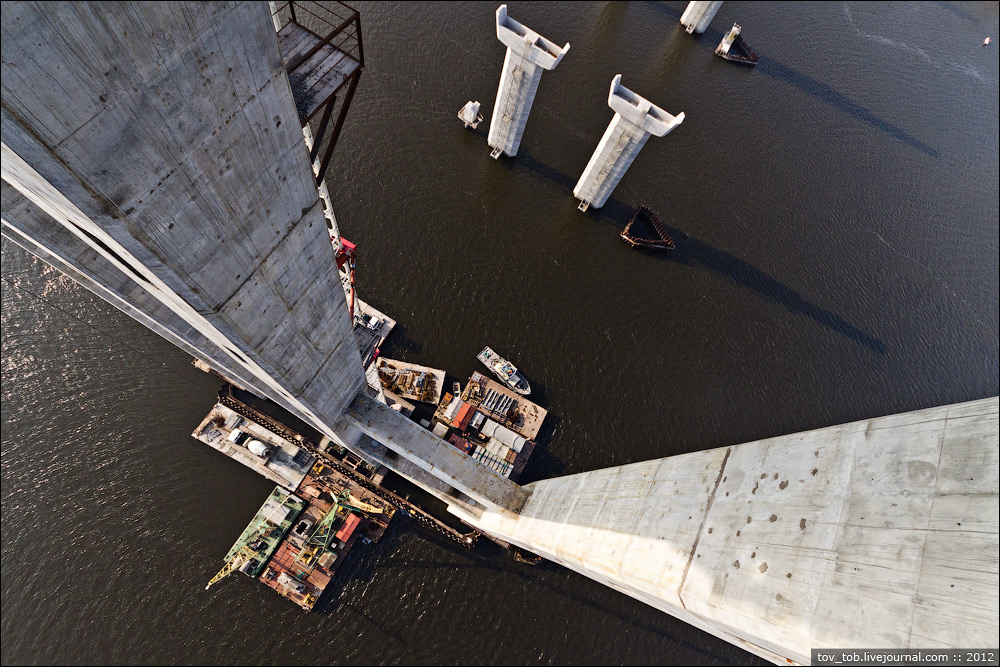

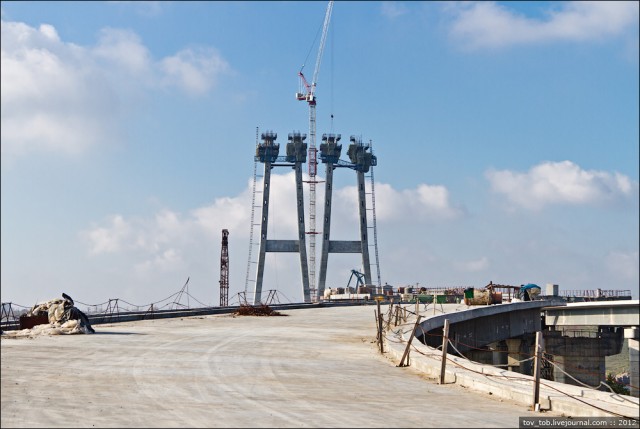

Статус: Offline Весельчак Регистрация: 12.08.09 Сообщений: 114	39. Вид на пилон сверху:
	[^]

beznadega	29.11.2012 - 14:18 [ показать ] 3

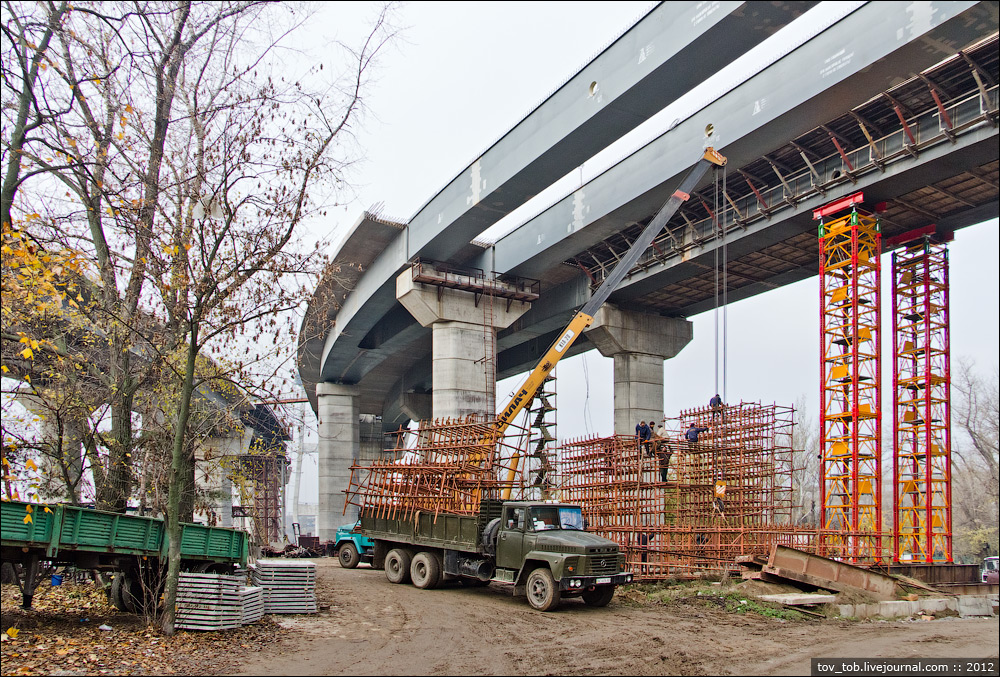

Статус: Offline Весельчак Регистрация: 12.08.09 Сообщений: 114	40. Следующие на нашем пути сооружения - с 11 по 16 (развязка на левом берегу):
	[^]

beznadega	29.11.2012 - 14:19 [ показать ] 3

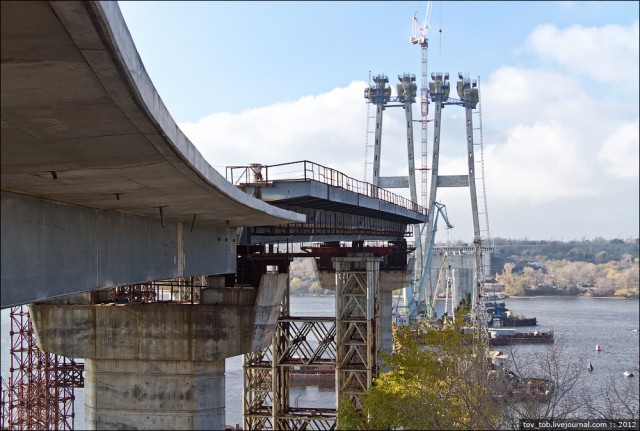

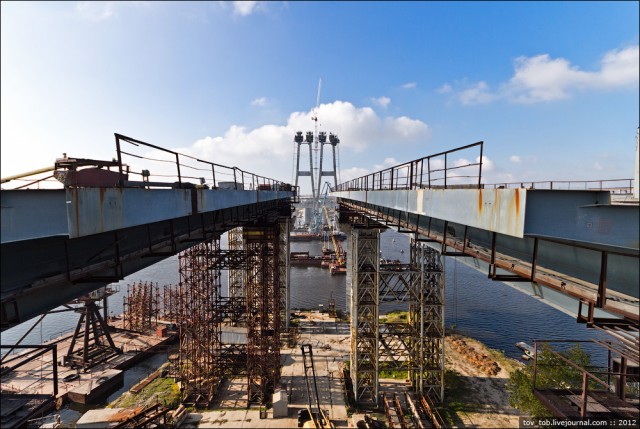

Статус: Offline Весельчак Регистрация: 12.08.09 Сообщений: 114	41. Перед ними расположены единственные установленные стальные пролеты балки вантового моста:
	[^]

beznadega	29.11.2012 - 14:20 [ показать ] 3
Статус: Offline Весельчак Регистрация: 12.08.09 Сообщений: 114	42. Балки приподняты над остальной развязкой. В таком же положении будут монтироваться и остальные балки моста - это необходимо для облегчения процесса крепления вант. После подвески вант балки будет опущены в проектное положение.
	[^]

beznadega	29.11.2012 - 14:20 [ показать ] 2
Статус: Offline Весельчак Регистрация: 12.08.09 Сообщений: 114	43. Наверху:
	[^]

beznadega	29.11.2012 - 14:21 [ показать ] 2
Статус: Offline Весельчак Регистрация: 12.08.09 Сообщений: 114	44.
	[^]

beznadega	29.11.2012 - 14:22 [ показать ] 2

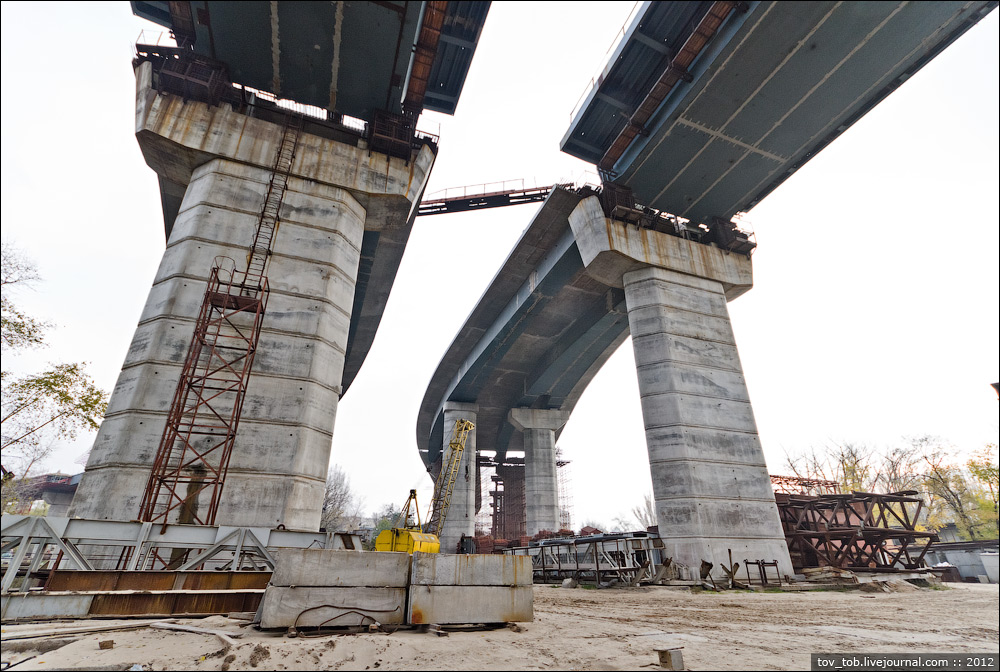

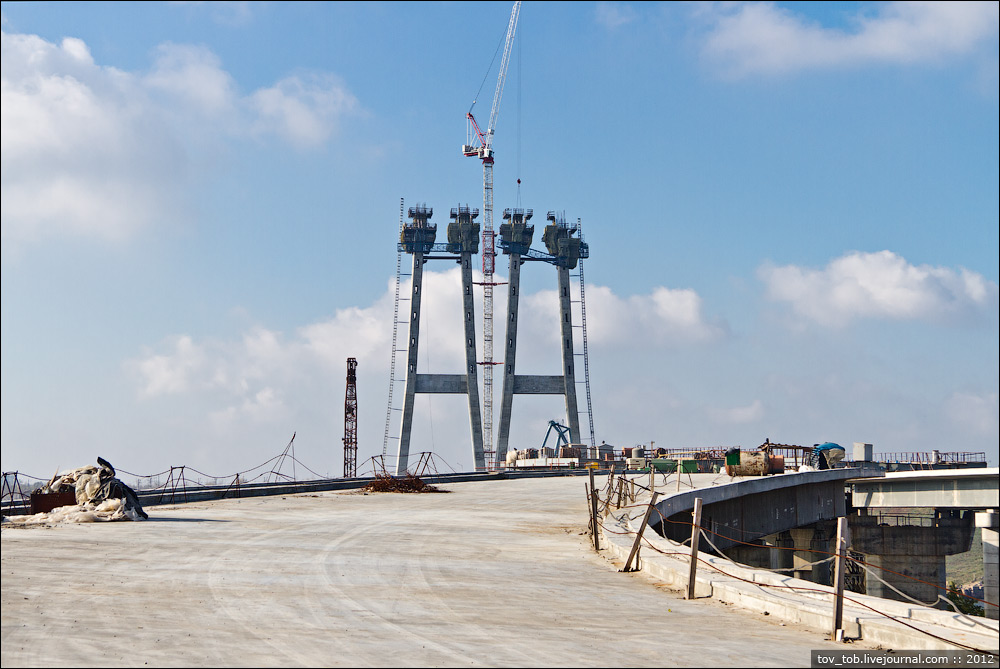

Статус: Offline Весельчак Регистрация: 12.08.09 Сообщений: 114	45. Сама развязка практически полностью сталежелезобетонная с четырьмя рукавами, расходящимися к набережной.
	[^]

beznadega	29.11.2012 - 14:23 [ показать ] 3

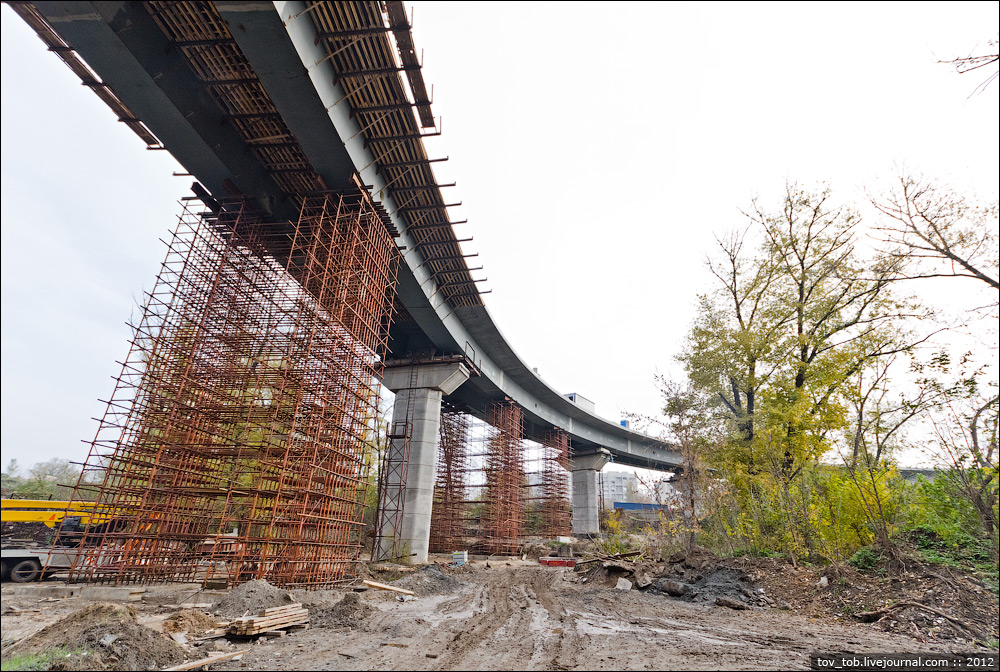

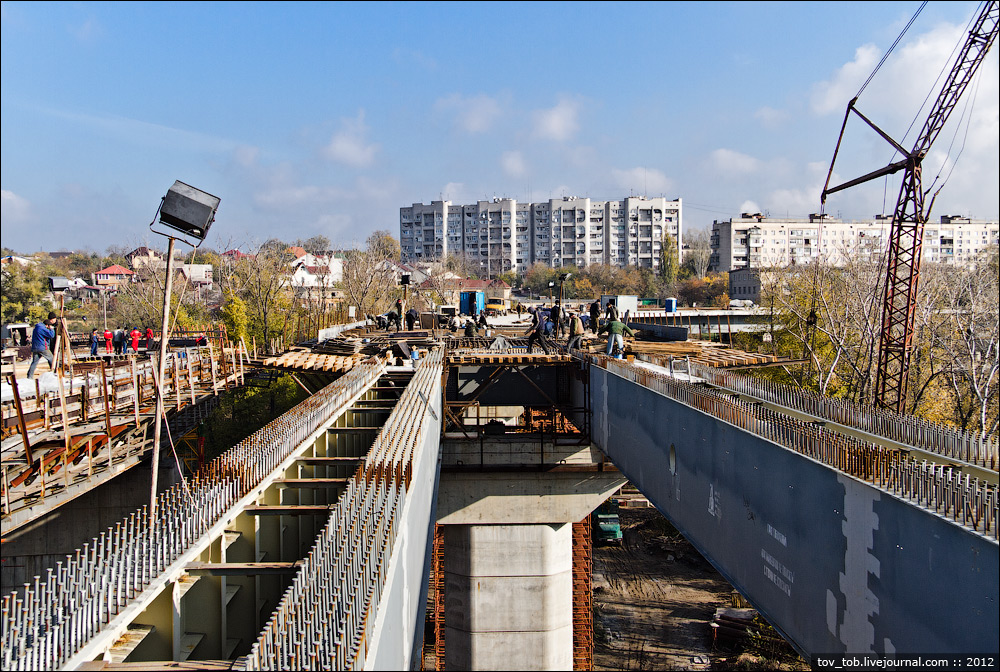

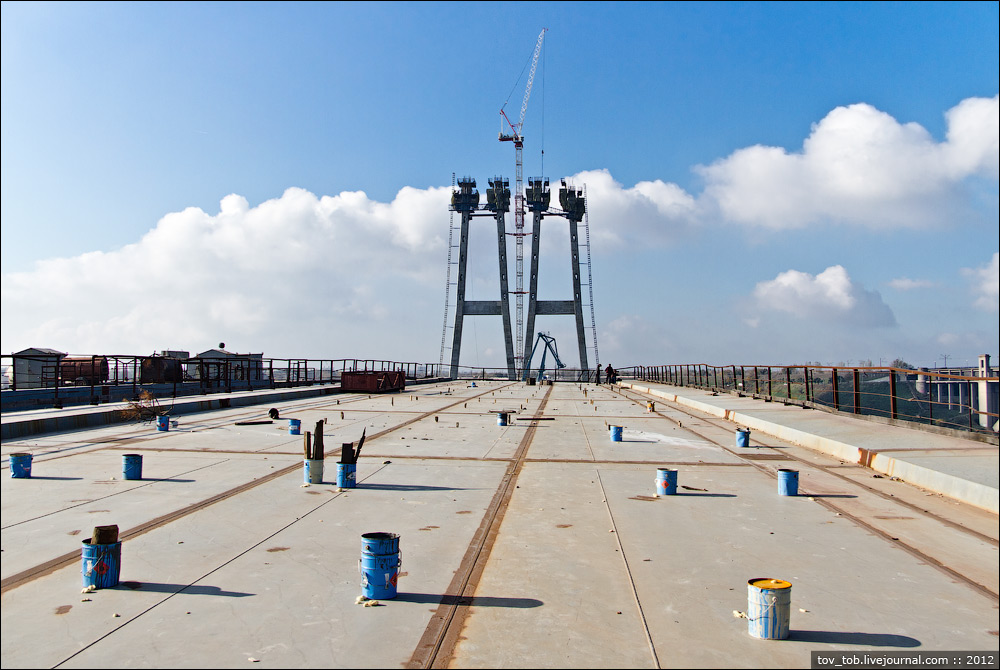

Статус: Offline Весельчак Регистрация: 12.08.09 Сообщений: 114	46. Сейчас там активно бетонируются плиты проезжей части.
	[^]

beznadega	29.11.2012 - 14:23 [ показать ] 1
Статус: Offline Весельчак Регистрация: 12.08.09 Сообщений: 114	47.
	[^]

beznadega	29.11.2012 - 14:24 [ показать ] 0
Статус: Offline Весельчак Регистрация: 12.08.09 Сообщений: 114	48.
	[^]

beznadega	29.11.2012 - 14:24 [ показать ] 0

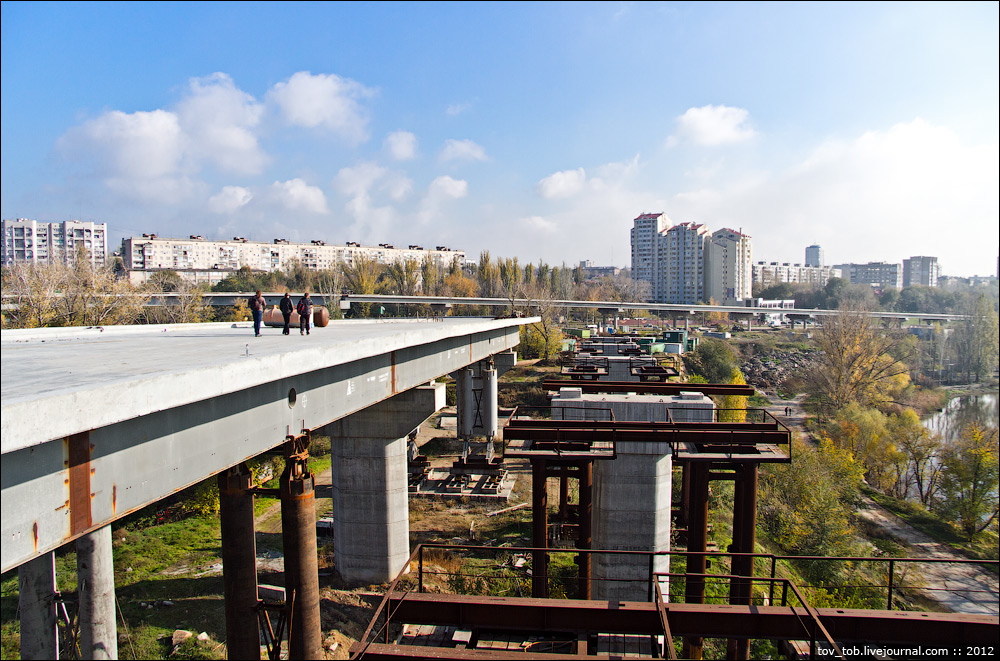

Статус: Offline Весельчак Регистрация: 12.08.09 Сообщений: 114	49. Единственное исключение - Сооружение 16. Здесь возведены опоры, и дальше пока работы не идут.
	[^]

beznadega	29.11.2012 - 14:25 [ показать ] 0
Статус: Offline Весельчак Регистрация: 12.08.09 Сообщений: 114	50. Плита проезда на Сооружении 15 уже полностью готова.
	[^]
