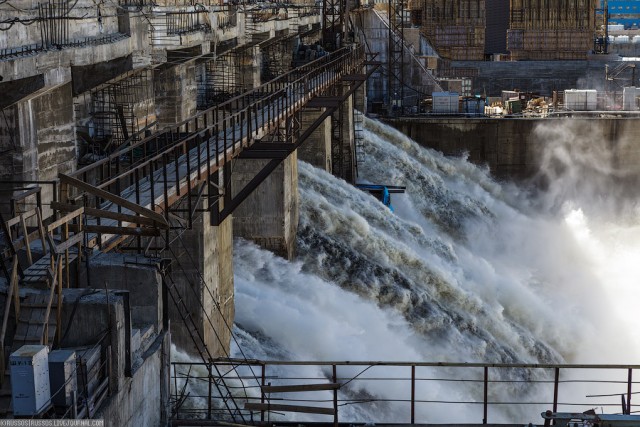

24. Для пропуска излишних расходов воды в период строительства и эксплуатации Богучанская ГЭС имеет два водосброса — № 1 и № 2, расположенных в пределах бетонной плотины.

Богучанская ГЭС

[^]
biomassa
12.07.2012 - 12:11
1
Статус: Offline


Ярила

Регистрация: 25.08.11
Сообщений: 2727
25. Постоянный донный водосброс состоит из 10 отверстий (по два в каждой секции) сечением 4×6,5 м.

Богучанская ГЭС

[^]
biomassa
12.07.2012 - 12:12
1
Статус: Offline


Ярила

Регистрация: 25.08.11
Сообщений: 2727

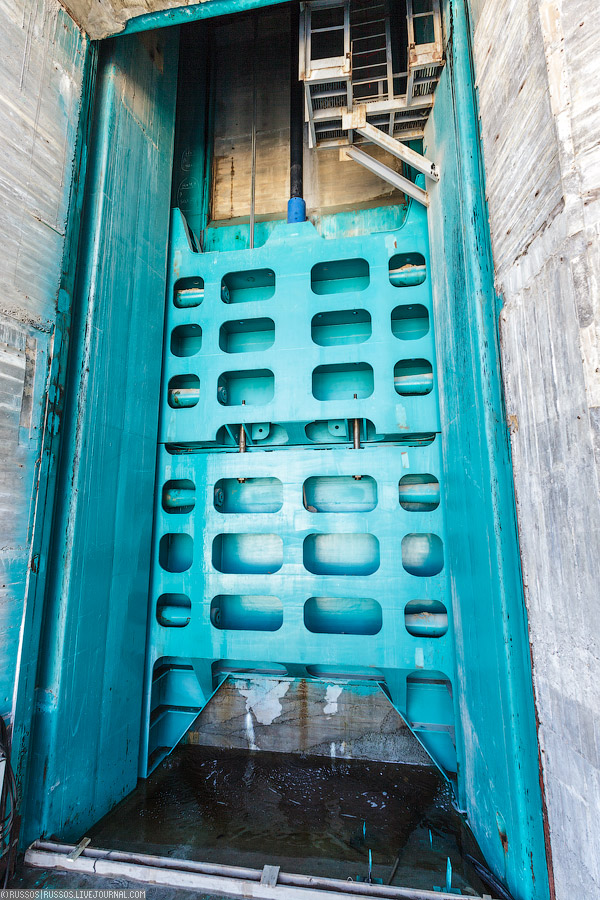

26. Затвор водосброса.

Богучанская ГЭС

[^]
biomassa
12.07.2012 - 12:12
1
Статус: Offline


Ярила

Регистрация: 25.08.11
Сообщений: 2727

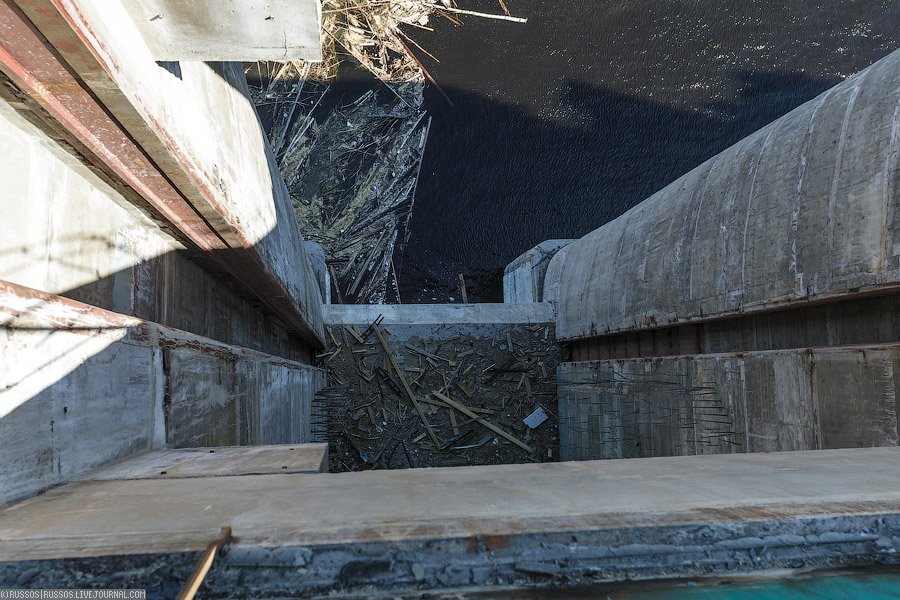

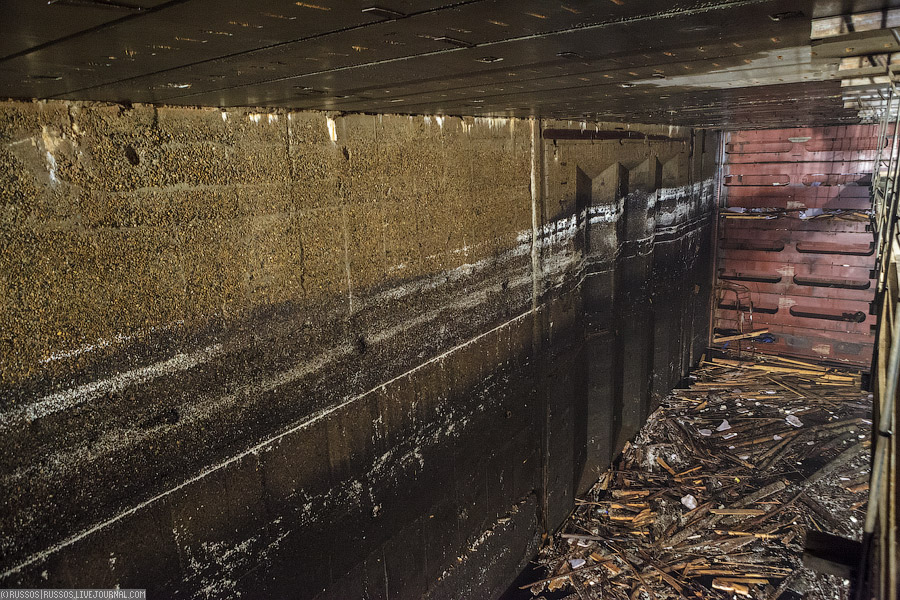

27. А это временный донный водосброс, расположенный под постоянным. Сечение тоннеля — 14×12 м. Было перекрыто в апреле 2012 года (остальные 4 тоннеля были закрыты ранее). После этого началось заполнение водохранилища. Сейчас он будет очищен от леса, осушен и забетонирован.

Богучанская ГЭС

[^]
biomassa
12.07.2012 - 12:12
26
Статус: Offline


Ярила

Регистрация: 25.08.11
Сообщений: 2727

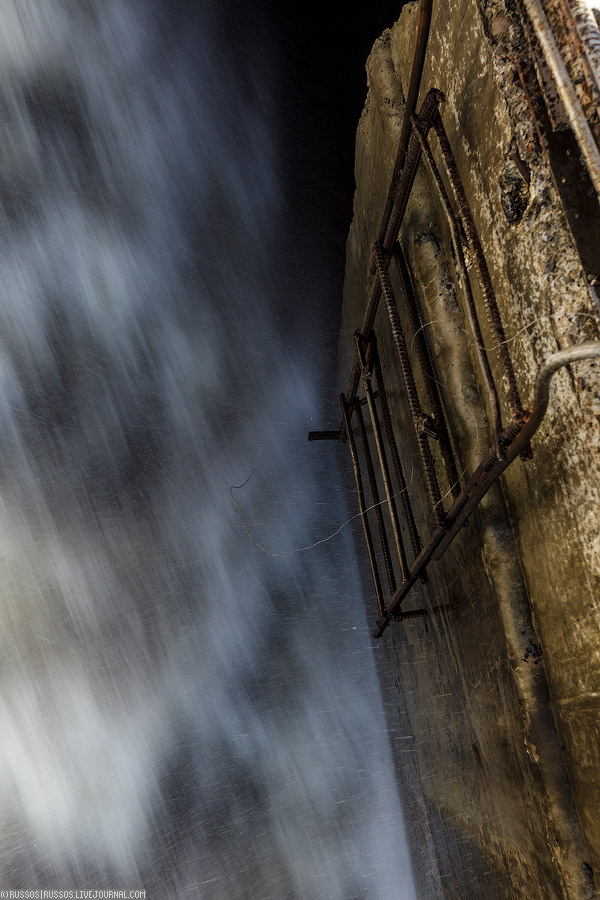

28. Арматура на потолке была загнута потоком воды.

Богучанская ГЭС

[^]
biomassa
12.07.2012 - 12:12
3
Статус: Offline


Ярила

Регистрация: 25.08.11
Сообщений: 2727

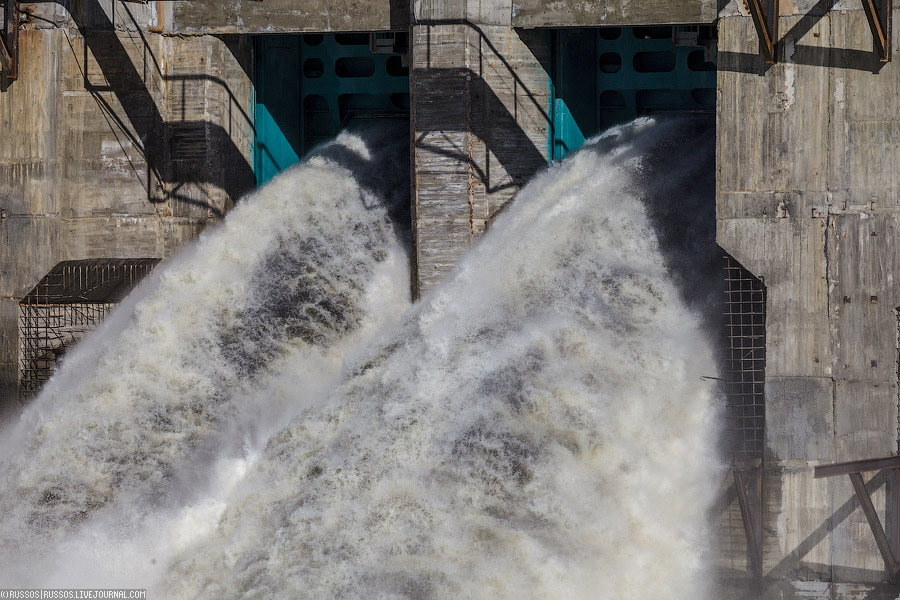

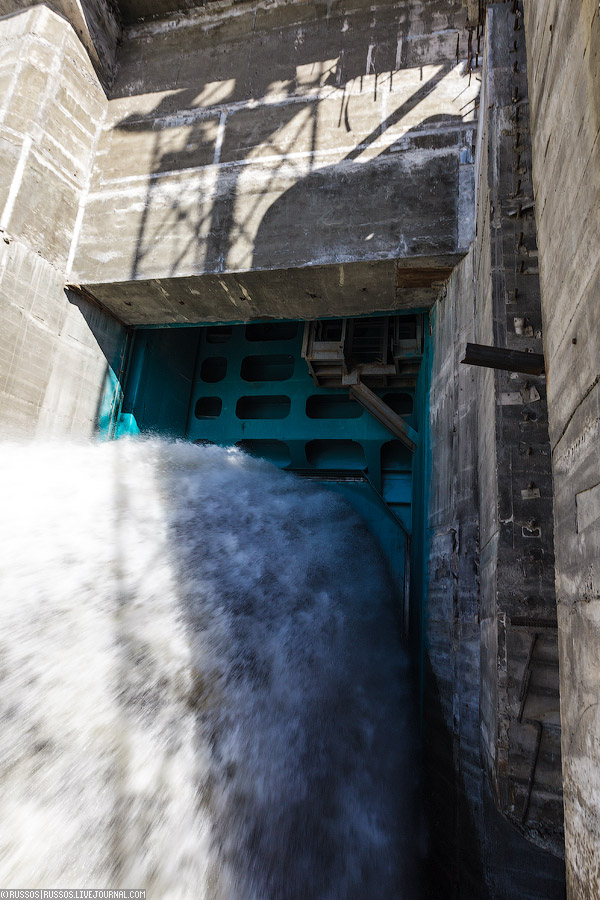

29. Каждую секунду через отверстие проходит примерно 500 кубометров воды.

Богучанская ГЭС

[^]
biomassa
12.07.2012 - 12:12
3
Статус: Offline


Ярила

Регистрация: 25.08.11
Сообщений: 2727

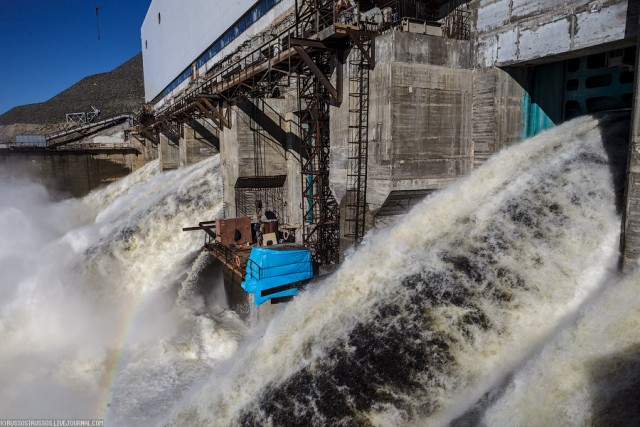

30. Сейчас для обеспечения навигации через водосброс пропускают около 3200 кубометров в секунду. Осенью затворы закроют (оставят только санитарный сброс) и продолжат дальше наполнять водохранилище.

Богучанская ГЭС

[^]
biomassa
12.07.2012 - 12:13
1
Статус: Offline


Ярила

Регистрация: 25.08.11
Сообщений: 2727
31. Портал крана БК-1000 и разрез плотины.

Богучанская ГЭС

[^]
biomassa
12.07.2012 - 12:13
1
Статус: Offline


Ярила

Регистрация: 25.08.11
Сообщений: 2727

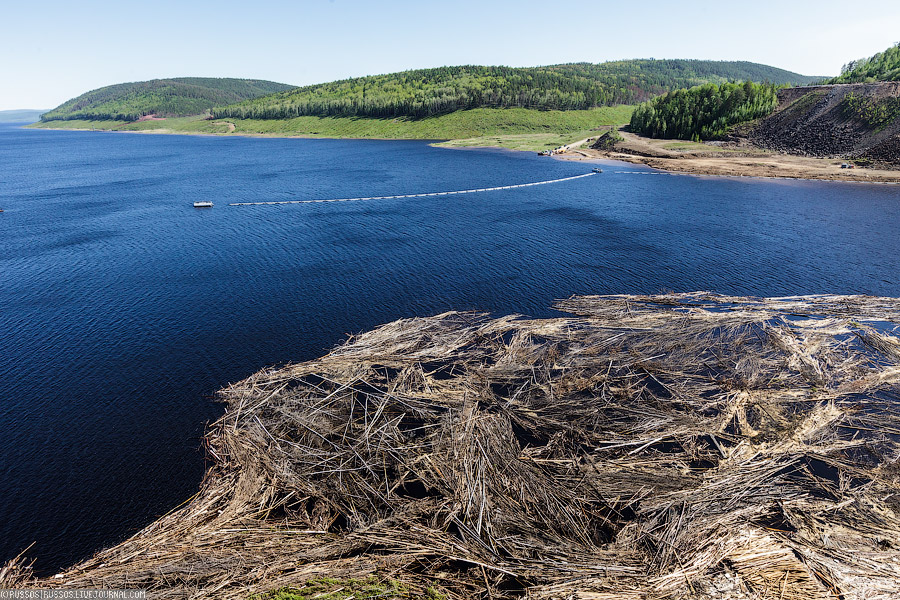

32. «Ожидается постепенное всплывание части торфа из затапливаемых торфяных болот, общая площадь которых оценивается в 96 км², при этом всплывание торфа возможно с участков общей площадью 13 км². Прогнозируется, что постепенное всплывание торфа будет продолжаться в течение 20 лет, что потребует проведения мероприятий по буксировке и закреплению торфяных островов».

Богучанская ГЭС

[^]
biomassa
12.07.2012 - 12:13
1
Статус: Offline


Ярила

Регистрация: 25.08.11
Сообщений: 2727
33. Отверстие второго водосброса.

Богучанская ГЭС

[^]
biomassa
12.07.2012 - 12:13
1
Статус: Offline


Ярила

Регистрация: 25.08.11
Сообщений: 2727

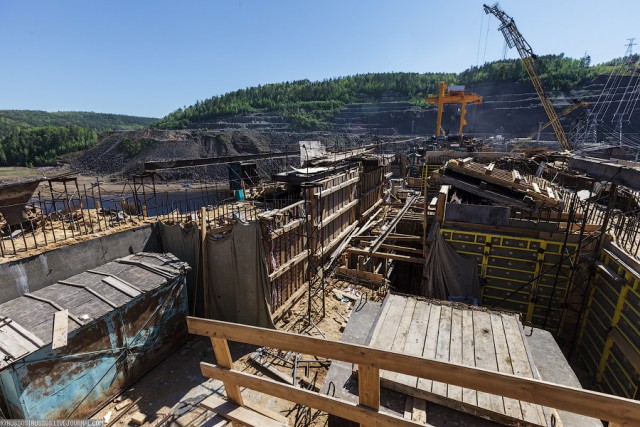

34. Достройка последних метров плотины.

Богучанская ГЭС

[^]
biomassa
12.07.2012 - 12:14
1
Статус: Offline


Ярила

Регистрация: 25.08.11
Сообщений: 2727

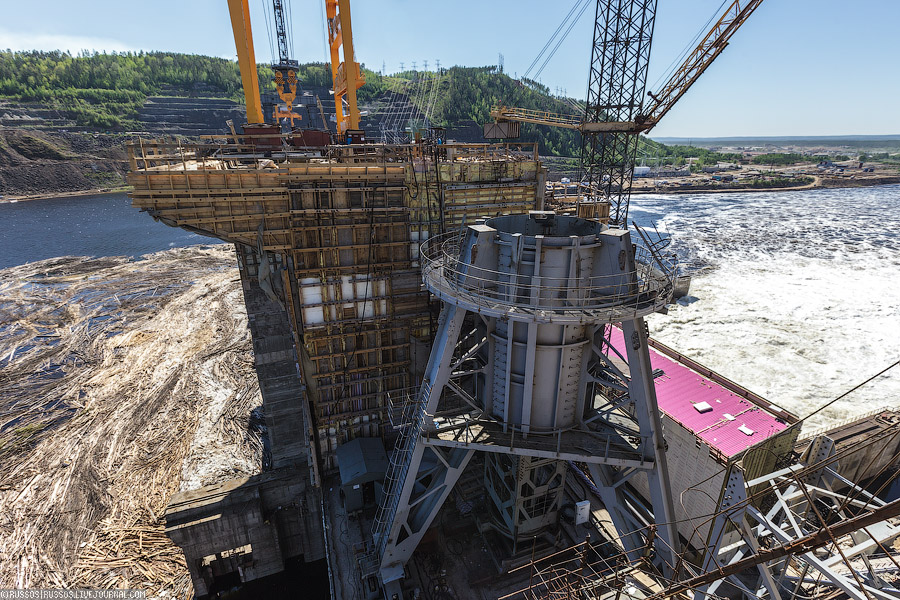

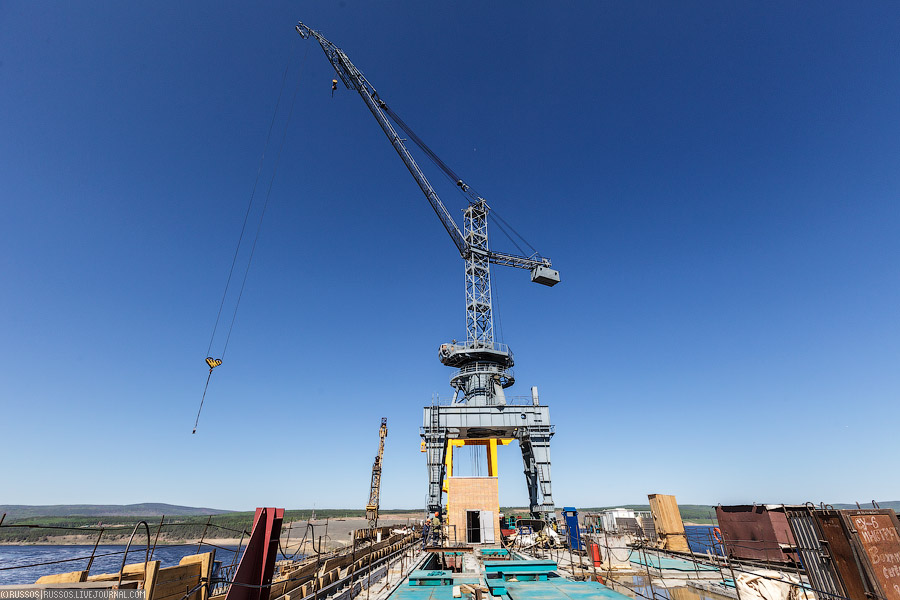

35. БК-1000 на гребне плотины. Уникальная модернизация крана — установка на широкий портал, которая встречается очень редко. Всего было 2-3 таких попытки.

Богучанская ГЭС

[^]
biomassa
12.07.2012 - 12:14
1
Статус: Offline


Ярила

Регистрация: 25.08.11
Сообщений: 2727

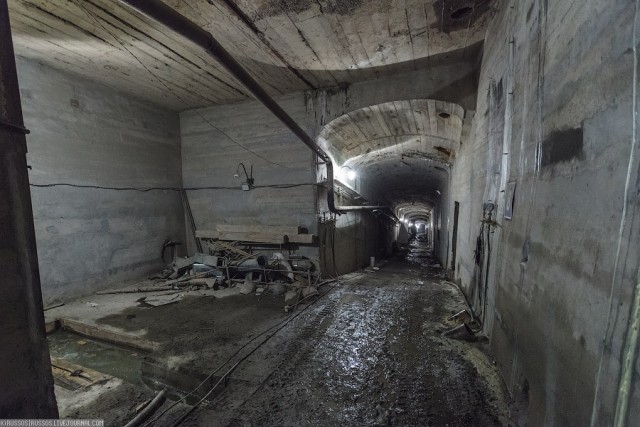

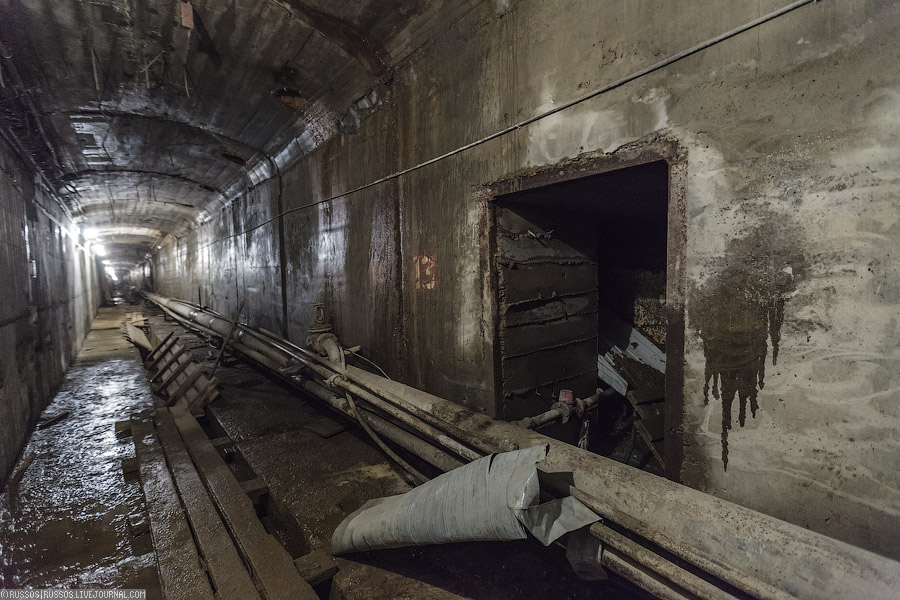

36. Одна из галерей в теле плотины. Страшная дырка справа — дренажная шахта, которая собирает воду, просачивающуюся через стык секций по всей высоте плотины.

Богучанская ГЭС

[^]
biomassa
12.07.2012 - 12:14
1
Статус: Offline


Ярила

Регистрация: 25.08.11
Сообщений: 2727
37. Просто штольня.

Богучанская ГЭС

[^]
biomassa
12.07.2012 - 12:14
1
Статус: Offline


Ярила

Регистрация: 25.08.11
Сообщений: 2727

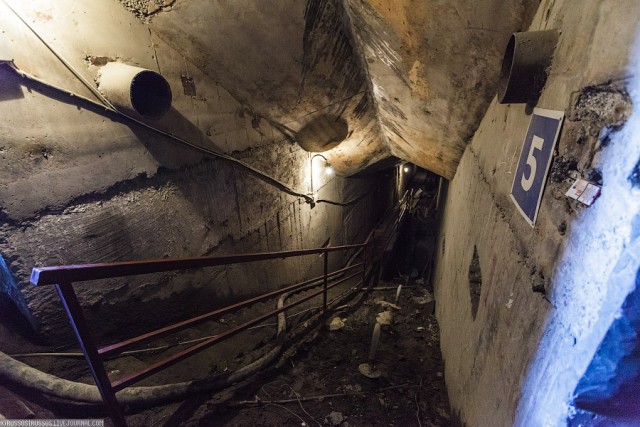

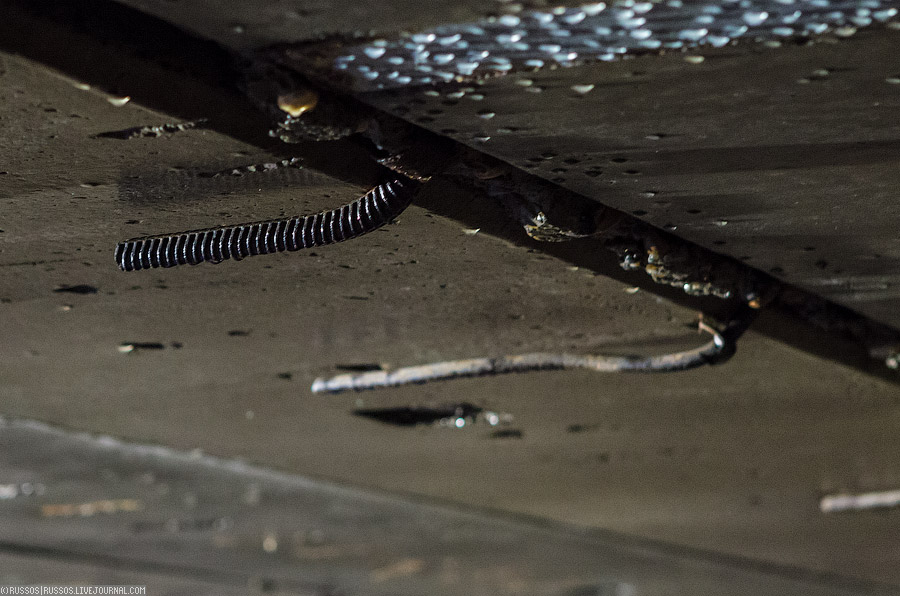

38. Дренажная штольня под плотиной. Торчащие патрубки из пола — дренажные скважины. Вода из них выдавливается и собирается в штольне, откуда уже выкачивается.

Богучанская ГЭС

[^]
biomassa
12.07.2012 - 12:14
2
Статус: Offline


Ярила

Регистрация: 25.08.11
Сообщений: 2727

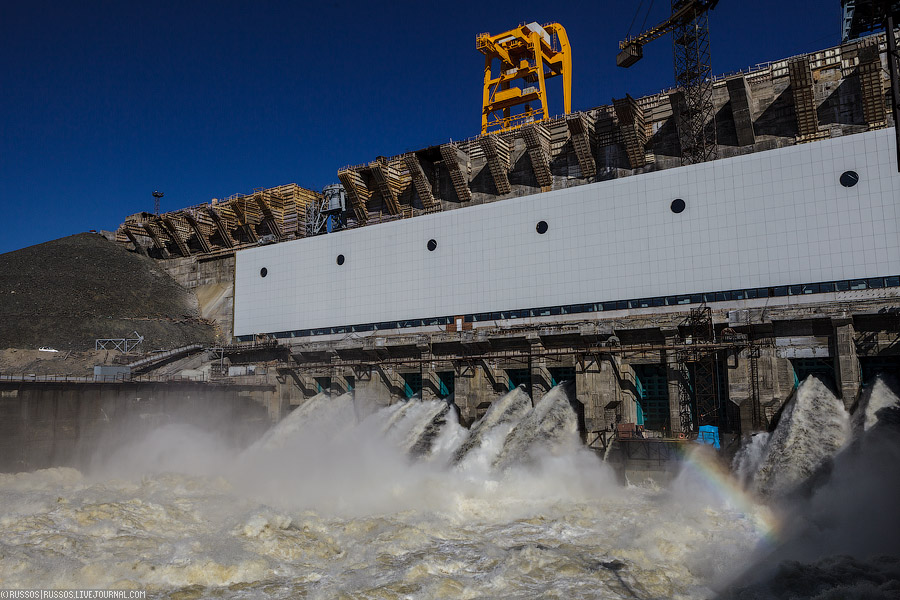

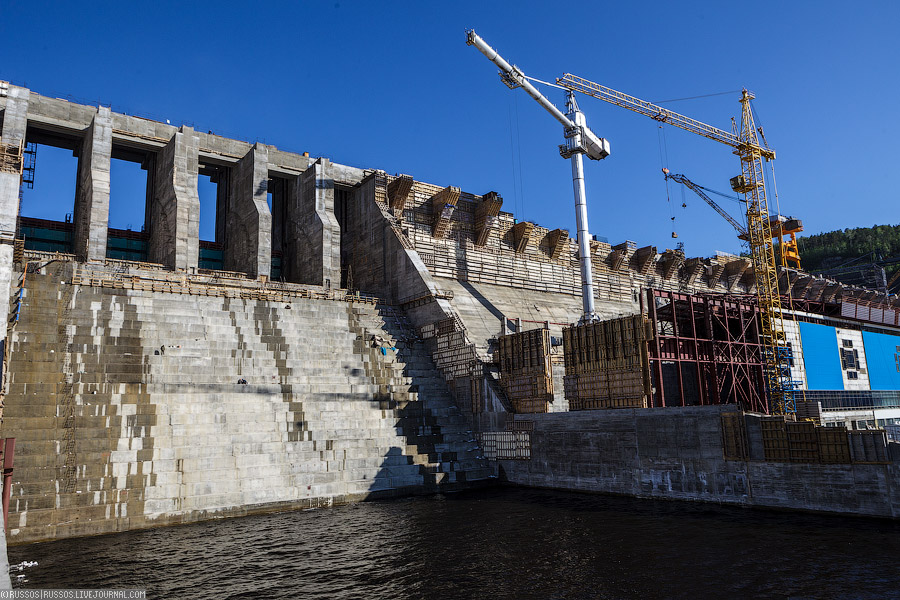

39. БК-1000 и плотина. Сверху нее со стороны нижнего бьефа сделаны бычки — по ним пройдет автомобильная дорога.

Богучанская ГЭС

[^]
biomassa
12.07.2012 - 12:14
3
Статус: Offline


Ярила

Регистрация: 25.08.11
Сообщений: 2727

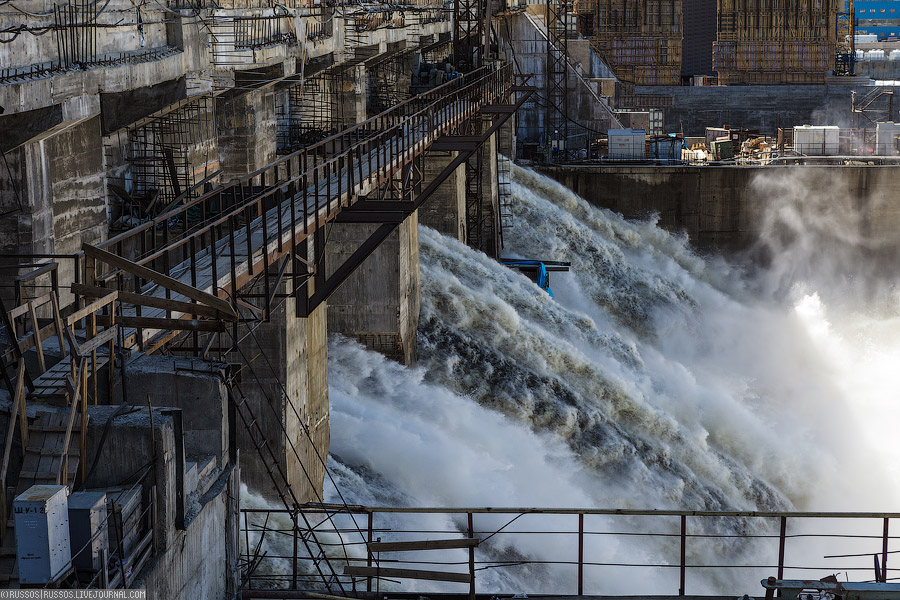

40. Водосброс.

Богучанская ГЭС

[^]
biomassa
12.07.2012 - 12:15
7
Статус: Offline


Ярила

Регистрация: 25.08.11
Сообщений: 2727

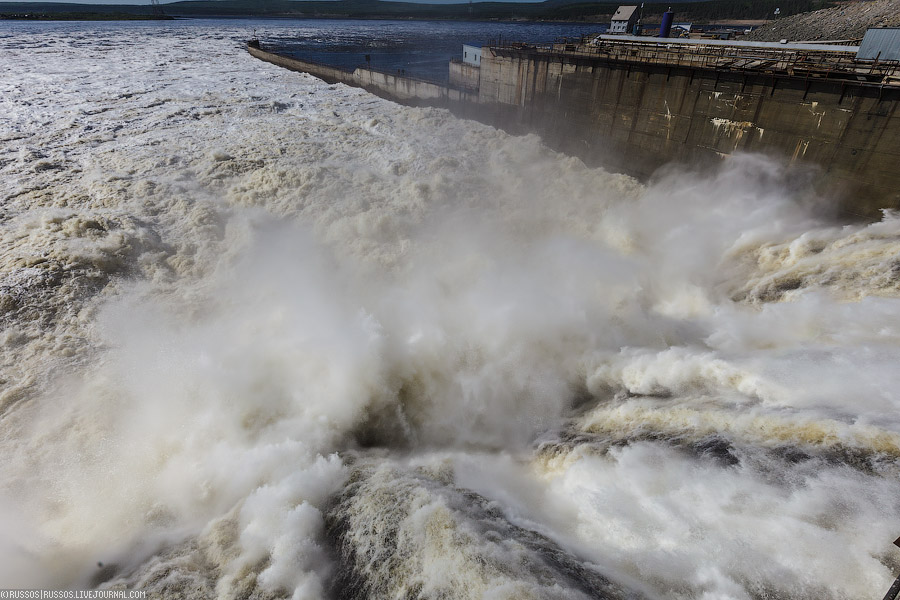

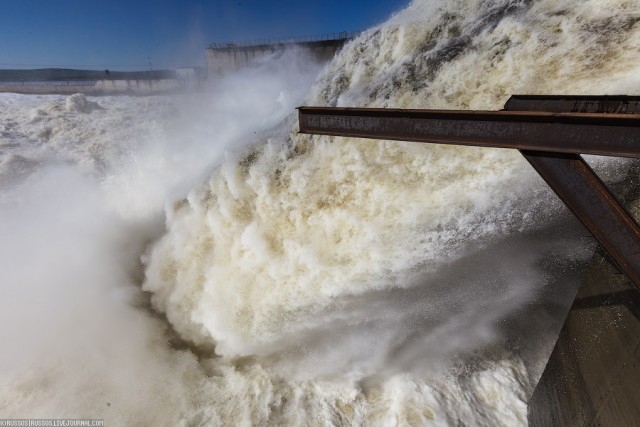

41. Адская сила.

Богучанская ГЭС

[^]
biomassa
12.07.2012 - 12:15
1
Статус: Offline


Ярила

Регистрация: 25.08.11
Сообщений: 2727

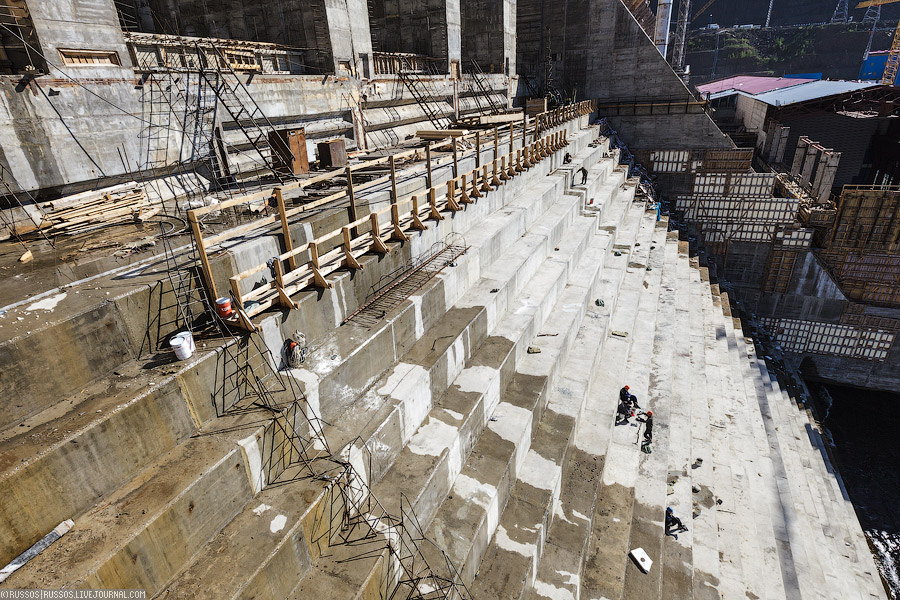

42. «Водосброс № 2 поверхностного типа, с гашением энергии потока как в водобойном колодце, так и на ступенчатой грани водослива. Такая конструкция водосброса используется в отечественной практике гидротехнического строительства впервые».

Богучанская ГЭС

[^]
biomassa
12.07.2012 - 12:15
3
Статус: Offline


Ярила

Регистрация: 25.08.11
Сообщений: 2727
43. Пропускная способность водосброса № 1 в период постоянной эксплуатации составляет 7060 м³/с.

Богучанская ГЭС

[^]
biomassa
12.07.2012 - 12:15
3
Статус: Offline


Ярила

Регистрация: 25.08.11
Сообщений: 2727

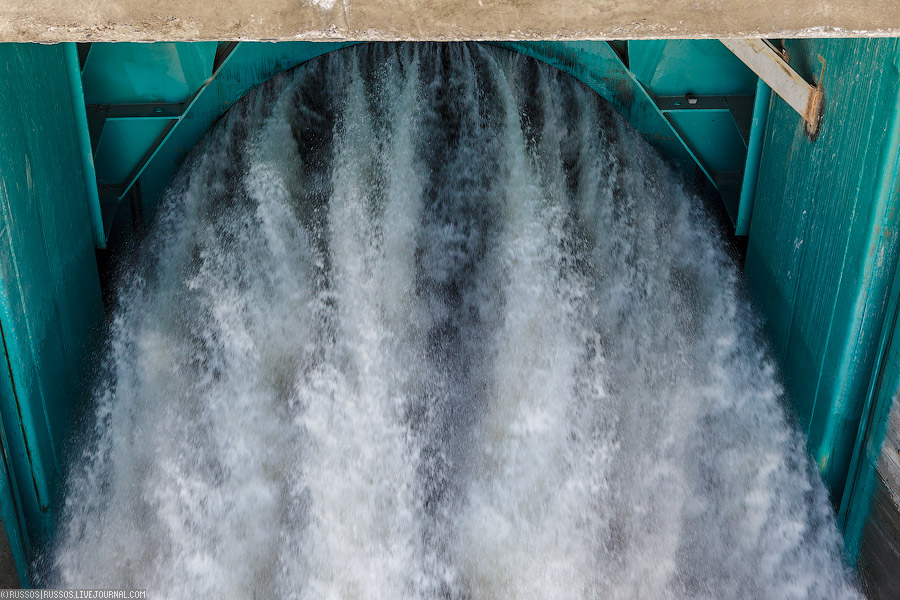

44. 1000 кубометров в секунду.

Богучанская ГЭС

[^]
biomassa
12.07.2012 - 12:15
1
Статус: Offline


Ярила

Регистрация: 25.08.11
Сообщений: 2727

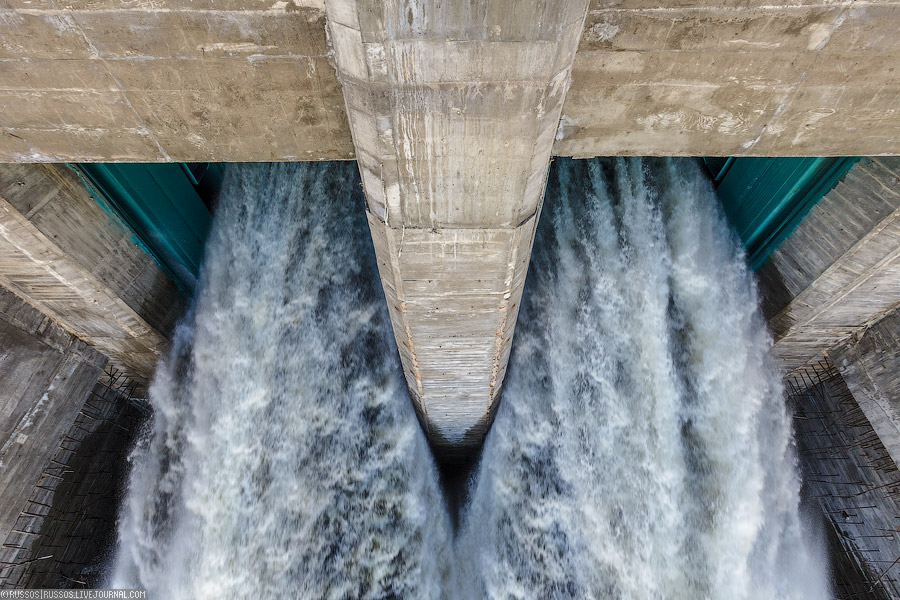

45. Пропуск воды через второй водосброс осуществляется через 5 пролётов шириной 10 м. Порог водослива на начальном этапе наполнения водохранилища — на отметке 179,0 м, а в период постоянной эксплуатации — 199,0 м.

Богучанская ГЭС

[^]
biomassa
12.07.2012 - 12:16
2
Статус: Offline


Ярила

Регистрация: 25.08.11
Сообщений: 2727
46. Рабочая площадка среди водосброса.

Богучанская ГЭС

[^]
biomassa
12.07.2012 - 12:16
2
Статус: Offline


Ярила

Регистрация: 25.08.11
Сообщений: 2727

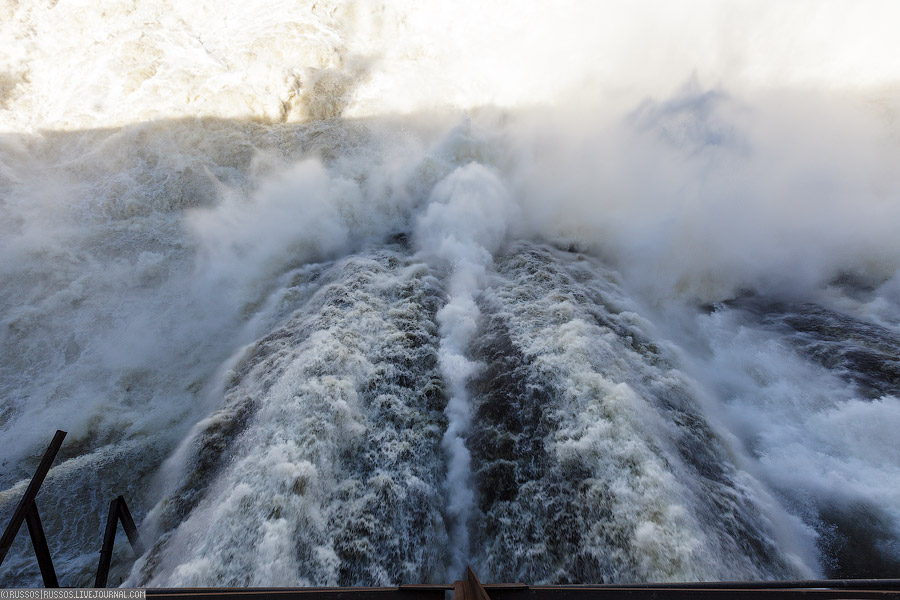

47. Столько падающей воды — это всегда красиво.

Богучанская ГЭС

[^]
biomassa
12.07.2012 - 12:16
3
Статус: Offline


Ярила

Регистрация: 25.08.11
Сообщений: 2727
48. Я стоял в метре от этого потока, и это очень впечатляло.
