Jus
1.12.2011 - 11:28
2
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 373433
26

Смоленская Атомная Электростанция

[^]
Jus
1.12.2011 - 11:29
0
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 373433

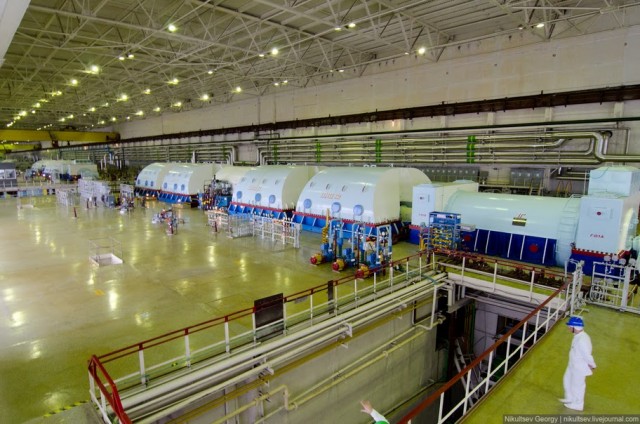

Надеваем беруши и топаем в турбинный зал.
Зал длинной около 600 метров. Здесь установлены турбины, генераторы и сложная система трубопровода, тут вода разогретая в контуре реактора превращается в электроэнергию.

Смоленская Атомная Электростанция

[^]
Jus
1.12.2011 - 11:29
0
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 373433
Турбина представляет собой пятицилиндровый агрегат: цилиндр высокого давления и четыре цилиндра низкого давления. Сначала пар срабатывается в цилиндре высокого давления (с 69.5 кгс/см2 до 2.5 кгс/см2, при температуре 280 градусов), затем осушается и подогревается в сепараторах-пароперегревателях и распределяется по четырем цилиндрам низкого давления.

Смоленская Атомная Электростанция

[^]
Jus
1.12.2011 - 11:29
0
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 373433
Генератор – трехфазный, с водородным охлаждением ротора и водяным охлаждением статора. Напряжение на выходе генератора 20 кВ, частота 50 Гц. После генераторов напряжение повышается блочными трансформаторами до 500 кВ и через открытые распределительные устройства электроэнергия поступает в объединенную энергосистему.

Смоленская Атомная Электростанция

[^]
Jus
1.12.2011 - 11:29
0
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 373433
Все роторы цилиндров турбины и генератора объединены в один вал. Частота вращения вала – 3000 об/мин. Общая длина турбогенератора 39 м, его масса – 1200 т.

Смоленская Атомная Электростанция

[^]
Jus
1.12.2011 - 11:29
0
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 373433
31

Смоленская Атомная Электростанция

[^]
Jus
1.12.2011 - 11:29
0
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 373433
Чтобы вернуться в свою привычную одежду нужно пройти двойную систему контроля радиации.
Первичная проходит в одежде, можно измерить фон техники.

Смоленская Атомная Электростанция

[^]
Jus
1.12.2011 - 11:30
0
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 373433
Если системе контроля вы показались недостаточно чистым, она вас не пускает и вы вынуждены счистить загрязнение с определенной точки тела.

Вторичная проходит, когда вы раздеты до трусов, если вы загрязнены, то вы должны помыться в специальном душе.

Смоленская Атомная Электростанция

[^]
Jus
1.12.2011 - 11:30
0
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 373433
Ключ от САЭС в местном музее

Смоленская Атомная Электростанция

[^]
AlexRigel
1.12.2011 - 11:38
4
Статус: Offline


Шутник

Регистрация: 7.05.11
Сообщений: 76
Выглядит все очень современно и классно! Но вот кнопки в лифте это нечто))

[^]
Студебеккер
1.12.2011 - 11:44
1
Статус: Offline


Юморист

Регистрация: 2.11.11
Сообщений: 422
внутри красиво, но снаружи еще красивее. стоило бы и систему охлаждения запечатлеть))) особенно "Трояновский" сброс) ну и само Десногорское водохранилище, от куда и берут воду для охлаждения реакторов...

[^]
yurick
1.12.2011 - 11:49
0
Статус: Offline


Пацифист с пулеметом

Регистрация: 29.12.10
Сообщений: 370
А где это водохранилище? Хочется узнать где вода зимой 28 градусом и куда именно 40 тонн рыбы уходят? Я тут в паре-тройке километров работаю, а на рыбалку хочется.

[^]
Bar666
1.12.2011 - 11:52
5
Статус: Offline


Рождённый в СССР

Регистрация: 26.08.10
Сообщений: 0
а нафига вывеска на английском faceoff.gif что бы потенциальный противник лучше ориентировался что ли блеать

Это сообщение отредактировал Bar666 - 1.12.2011 - 11:53

[^]
ОчковойЗмей
1.12.2011 - 12:11
0
Статус: Offline


Ярила

Регистрация: 10.02.11
Сообщений: 1351
Я практику 3 раза на САЭС в студенчестве проходил, неоднократно лицезрел излучение вавилова-черенкова в бассейне выдержки ТВС-ок, водичка зловеще синим светится))

Добавлено в 12:11
Цитата (yurick @ 1.12.2011 - 11:49)
А где это водохранилище? Хочется узнать где вода зимой 28 градусом и куда именно 40 тонн рыбы уходят? Я тут в паре-тройке километров работаю, а на рыбалку хочется.

Где-где? В Десногорске! Там долго искать его не придется)
вот характеристики его: http://ru.wikipedia.org/wiki/%C4%E5%F1%ED%...%E8%EB%E8%F9%E5

и типа со спутника глянуть можно: http://www.esosedi.ru/onmap/desnogorsk/178...5&z=13&v=2&mt=2

[^]
shelestp
1.12.2011 - 13:17
-1
Статус: Offline


Шутник

Регистрация: 3.11.09
Сообщений: 86
Такой же реактор РБМК-1000 был и на Чернобыльской АЭС.

[^]
Alexianon
1.12.2011 - 13:39
2
Статус: Offline


Приколист

Регистрация: 12.11.08
Сообщений: 357
вода с водохранилищ берется не для охлаждения реакторов, а подается в конденсаторы турбины, чтобы конденсировать выходящий из нее пар в жидкое состояние.
а т.к. пар, сами понимаете, горячий то и вода обратно в водоохранку сбрасывается теплой. боятся ее не стоит, радиационно она не может быть загрязнена.

[^]
666вольт
1.12.2011 - 13:42
5
Статус: Offline


Шутник

Регистрация: 29.11.11
Сообщений: 0
Очень интересно.Сасибо за пост.Мог бы позеленить.позеленил бы точно))))

[^]
Ambi
1.12.2011 - 13:51
0
Статус: Offline


Шутник

Регистрация: 7.10.11
Сообщений: 6
Класные фотки, хорошие пояснения. Как на экскурсию сходил.
Жил в Литве, в городе Висагинас, там тоже станция градообразующий объект. Закрыли АЭС и городок загибаться стал.

[^]
Hemlock
1.12.2011 - 13:52
0
Статус: Offline


Ярила

Регистрация: 11.08.11
Сообщений: 1270
Мда позновательно , внешний вид практически не отличаеться от Чернобыля (в нормальном состоянии если вспомнить) , мда РБМК1000 это разве что только название что от него осталось , даже труба на крыше такаяже , и так подумать столько энэргии угандонили и народу похерели а ведь Чернобыль мошней был , да и еслиб не было там взрыва наверно и посей день мошнейшей АЭС остался т.к. помимо 4 реакторов рабочиш велось строительство 5 и 6 блока sad.gif Эх... мда !

З,Ы, теме однозначно зелень !

[^]
zola9999
1.12.2011 - 13:56
-2
Статус: Offline


Весельчак

Регистрация: 2.11.11
Сообщений: 139
Звездные войны, не? blink.gif

[^]
Листик
1.12.2011 - 13:56
0
Статус: Offline


Приколист

Регистрация: 11.08.10
Сообщений: 368
Цитата (yurick @ 1.12.2011 - 11:49)
А где это водохранилище? Хочется узнать где вода зимой 28 градусом и куда именно 40 тонн рыбы уходят? Я тут в паре-тройке километров работаю, а на рыбалку хочется.

На ленинградской АЭС теплая водичка сбрасывается прямо в Финский. Температура воды зимой в этом месте залива выше, поэтому только здесь водятся виды рыб которых больше не встретишь нигде в Финском.

[^]
svarnoi67
1.12.2011 - 14:00
0
Статус: Offline


Mr. Heisenberg

Регистрация: 14.09.10
Сообщений: 940
Интересно, это какие же подшипники нужны, при таком весе турбины и оборотах? система смазки их интересует, может инфа у кого есть? Тема интересна.

[^]
Sawbenzo
1.12.2011 - 14:07
6
Статус: Offline


Шутник

Регистрация: 1.12.11
Сообщений: 31
Цитата (Jus @ 1.12.2011 - 12:28)
Ведущий инженер управления турбиной: осуществляет непосредственный контроль и управление турбогенераторами, их вспомогательными системами и потребителями собственных нужд блока.

на пульте управления турбиной не хватает Гомера и пролитого кофе

[^]
Alexianon
1.12.2011 - 14:16
0
Статус: Offline


Приколист

Регистрация: 12.11.08
Сообщений: 357
Цитата (svarnoi67 @ 1.12.2011 - 14:00)
Интересно, это какие же подшипники нужны, при таком весе турбины и оборотах? система смазки их интересует, может инфа у кого есть? Тема интересна.

если не ошибаюсь, вибрации на подшипниках не превышают 3 мм, поэтому все дело в правильной подаче масла.
но сам не турбинист, могу и пиздить dont.gif

[^]
Сириус
1.12.2011 - 14:26
6
Статус: Offline


Приколист

Регистрация: 25.07.10
Сообщений: 341
Машзал, БЩУ, реакторное отделение и холл. Провели автора фотографий по самым гламурным и нализанным местам аэс)
Цитата
а нафига вывеска на английском что бы потенциальный противник лучше ориентировался что ли блеать

Работа любой аэс в мире контролируется международными организациями, такими как IAEA, WANO, OSART, для них и делаются такие англоязычные вывески, так как английский - язык международный.

[^]
