Цитата (XIII @ 15.09.2010 - 12:05)
про устройство самоликвидаци
можно было бы и про "апельсин" рассказать

Че за "апльсин"? расскажи

[^]
santyago
15.09.2010 - 12:48
0
Статус: Offline


redneck

Регистрация: 25.09.09
Сообщений: 163
Цитата (Desperado @ 15.09.2010 - 12:07)
santyago
МОН-500 кажетсо максимум, откуда инфа про 2000?

Слабо представляю мину, которая даже направленным взрывом накроет два километра..

я тоже в ахуе был когда услышал . Такие ставят только на границе sm_biggrin.gif

[^]
VicPuc
15.09.2010 - 12:51
0
Статус: Offline


Приколист

Регистрация: 30.08.10
Сообщений: 262
Цитата (aviloff @ 15.09.2010 - 12:18)
Цитата (XIII @ 15.09.2010 - 12:05)
про устройство самоликвидаци
можно было бы и про "апельсин" рассказать

Че за "апльсин"? расскажи

Цитата
Мина ПОМ-1 является несколько укрупненной и утяжеленной копией американской мины BLU-42/B , использовавшейся во Вьетнаме в 74-75 годах. Точное и правильное наименование американской мины автору тогда было неизвестно, т.к. встречавшиеся в джунглях с весны 1974 года эти мины никаких обозначений на корпусах не имели и получили у нас жаргонное название "апельсин", исходя из круглой формы и цвета (они почему-то имели рыжевато- коричневатый цвет).

[^]
santyago
15.09.2010 - 12:55
0
Статус: Offline


redneck

Регистрация: 25.09.09
Сообщений: 163
Цитата (aviloff @ 15.09.2010 - 11:55)
Вот ".. После выброса мины ПФМ-1С из кассетного боеприпаса раскрывается стабилизированное крыло, которое обеспечивает ее устойчивость в полете. После падения мины ПФМ-1М на грунт взрыватель переводится в боевое положение. При воздействии нагрузки на мину срабатывает детонатор и заряд взрывчатого вещества. В случае отсутствия воздействия на мину нагрузки в течении определенного времени срабатывает механизм самоликвидации."

Это самая простая по устройству мина . 2 емкости с компонентами ВВ и между ними слабая перегородка . ХЗ чо там за вв , но чота навроде нитроглицерина . При ударе о землю перегородка лопается и вв химически приходит в боевое положение .

Добавлено1 в 13:06
Воще из секретных инженерных источнегов мне рассказывали о том чо придумали "маджахеды"(образно враги). Не знаю в каких пропорциях ,но :

Берут солидол/алюминиевую пудру/белый фосфор кажысь или бертолетову соль ... остальные небольшие компоненты не помню , перемешивают аккуратно и выкладывают эти катяхи на тропинках/ рядом с ними , присыпая пылью, травой , листьями, накрайняк гавном . Маскировка ахуительная . Металлоискатель/полупроводниковоискатель не палит , собаки не обучены .
Так вот , идешь ты , наступаешь на это гавно , и тебе охуительно повезет если не пизданешься и если ты в сапогах . Ибо это гавно прилипает к обуви и одежде и начинает !ГОРЕТЬ! аццкой температурой . Будешь ногами другать (а обязательно будешь) ,эта хуйня еще крепче загорятся , пока не сгорят ноги .
В этом случае не очень пиздато ходить в берцах .
Так же горят и покрышки автомобилей


Да ... забыл . Воды и холода это гавно тоже не боится rulez.gif

Это сообщение отредактировал santyago - 15.09.2010 - 13:16

[^]
caremarx
15.09.2010 - 13:15
0
Статус: Offline


Шутник

Регистрация: 8.09.10
Сообщений: 15
Цитата (Jus @ 14.09.2010 - 23:16)
Все мины, представленные в этом посте, были найдены в Афганистане, который ООН включил в тройку самых «миноопасных» стран в мире. Мины – оружие неизбирательного действия, которое остается смертельно опасным для простых граждан даже после завершения конфликта или войны. Это сильно мешает крестьянам работать на землях, которые являются важнейшими для выживания их сообществ. Среди представленных в этом посте мин – противотанковые, выпрыгивающие, мины направленного действия, осколочно-фугасные бомбы и противопехотные мины, а производятся они в самых различных странах – от США и Ирана, до России, Китая и Италии. Считается, что первая мина была использована в 1277 году до н.э. воинами китайской династии Сонг в войне против монголов.
Скрытый текст
Была попытка сделать описание этих смертоносных устройств, но автор наверное подорвался )))

15 фот © Chris Strickland

1. Противотанковая мина M19
Страна-разработчик: США
Применялась в: Афганистане, Анголе, Чаде, Чили, Кипре, Иране, Ираке, Иордании, Южной Корее, Ливане, Западной Сахаре, Замбии
Вес: 12,56 кг
Взрывчатое вещество: 9,5 кг
Длина: 332 мм
Ширина: 332 мм
Высота: 94 мм.

bayan.gif Эта новость уже была на ЯПлакалъ, или, очевидно, больше месяца назад появлялась в Интернете, а значит является "баяном". Что такое "баян"?

Не стоит копировать старые новости из Интернета - лучше создавать свои! Фотографировать, рисовать в Фотошопе, снимать видео, делать флэш, писать смешные рассказы! Свои новости и приколы - залог "не баяна"!

А теперь Ваш счетчик "баянов" увеличен на единичку, чтобы мы знали, кто у нас любитель старого smile.gif
Списывать нехорошо deal.gif
http://www.yaplakal.com/forum35/topic289093.html?hl=
Баян

Ахтунг! Минен!

[^]
vasilisk03263
15.09.2010 - 13:23
0
Статус: Offline


Шутник

Регистрация: 11.09.10
Сообщений: 49
А помоему мины не являются тем ужасным чудовищем которым их выставляют-чудовище тот кто отдал приказ минировать))

[^]
casio81
15.09.2010 - 13:25
0
Статус: Offline


Ярила

Регистрация: 27.05.08
Сообщений: 1600
caremarx Им можно нам нельзя.
ну хоть на картинки посмотрел.

[^]
Harog
15.09.2010 - 13:26
0
Статус: Offline


Балагур

Регистрация: 29.08.08
Сообщений: 917
santyago
Цитата
Если есть погранцы - расскажите по мере возрастания про МОН . 50,100,200 это так себе, но про МОН 2000 буит интересно


В Таджикистане МОН-2000 не использовались! Кроме того, про эту мину вообще ничего никто не знает. На направлениях вероятного вторжения ставили противопехотные минные поля, но там в основном шли ОЗМки и МОН-50. Лепестками минировали, в основном подступы к заставе или ПБО, и по сопределу берег Пянджа, в местах возможных переправ. Но с лепестками афганцы разбирались быстро, брался обыкновенный совок, веник, и лепесток просто заметался и выбрасывался в Пяндж... После этого стали ставить противодесантные мины, "Колывань", прямо в воду, работали они прекрасно, но это уже другая история. А вот боевики ОТО изголялись по полной. Умудрялись даже фугасные итальянки на растяжку ставить.


Добавлено1 в 13:35
santyago
Цитата
Берут солидол/алюминиевую пудру/белый фосфор кажысь или бертолетову соль ... остальные небольшие компоненты не помню , перемешивают аккуратно и выкладывают эти катяхи на тропинках/ рядом с ними , присыпая пылью, травой , листьями, накрайняк гавном . Маскировка ахуительная . Металлоискатель/полупроводниковоискатель не палит , собаки не обучены .


Карад, это все фантазии! Фугасы из селитры с алюминиевой пудрой они делали, маскировали их не слабо, но описанное тобой, мягко говоря неправда.

[^]
kolden
15.09.2010 - 13:56
0
Статус: Offline


Юморист

Регистрация: 22.07.09
Сообщений: 497
Цитата (Jus @ 15.09.2010 - 09:20)
15. ПФМ – небольшая противопехотная фугасная мина с корпусом из пластика низкой плотности
Страна-разработчик: Россия (СССР)
Применялась в: Афганистане, Чечне
Вес: 75 г
Взрывчатое вещество: 37 г
Длина: 120 мм
Высота: 61 мм
Ширина: 20 мм

Её главный прикол в том, что она не убивает а калечит. Идти такой калека уже не может. А вынести раненого - это считай два его товарища заняты, как минимум. К тому же, раненый без обезболивающих стонет и кричит, что бодрости его соратникам не добавляет. Бросить такого - бодрости у бойцов станет ещё меньше.
Этими минами заграждали горные тропы из Пакистана в Афган, что бы духи поменьше лазили. А мирные жители подрывались не только потому что не срабатывали самоликвидаторы, но и потому, что "добрые и благородные" борцы под зелёным знаменем зачастую "вежливо просили" местных дехкан пройти там, где им померещилась минная опасность. Особенно это касалось не столько "лепестков" сколько сложных минных систем, умеющих различать шаги не только животного и человека (бывало, духи разминировали ишаками), но и различали шаги одиночного человека и группы. А потом начали различать вооружённых и невооруженных.
А душманы, кстати, зачастую действовали вообще просто - закладывали неразорвавшиеся бомбы и снаряды, с простейшими контактными или дистанционными взрывателями и ждали очередную колонну. Как правило, при этом старались ещё и подсунуть "сюрприз" для сапёров.

[^]
Malevolent
15.09.2010 - 14:36
0
Статус: Offline


Шутник

Регистрация: 8.07.09
Сообщений: 99
Цитата
но и различали шаги одиночного человека и группы. А потом начали различать вооружённых и невооруженных.


это как?

[^]
Harog
15.09.2010 - 14:40
0
Статус: Offline


Балагур

Регистрация: 29.08.08
Сообщений: 917
kolden
Цитата
Особенно это касалось не столько "лепестков" сколько сложных минных систем, умеющих различать шаги не только животного и человека (бывало, духи разминировали ишаками), но и различали шаги одиночного человека и группы.

Камрад, это про "Охоту"? Классная вещь!!!

[^]
bokun
15.09.2010 - 14:52
0
Статус: Offline


Ярила

Регистрация: 27.10.09
Сообщений: 1090
Цитата (caremarx @ 15.09.2010 - 14:15)
Цитата (Jus @ 14.09.2010 - 23:16)
Все мины, представленные в этом посте, были найдены в Афганистане, который ООН включил в тройку самых «миноопасных» стран в мире. Мины – оружие неизбирательного действия, которое остается смертельно опасным для простых граждан даже после завершения конфликта или войны. Это сильно мешает крестьянам работать на землях, которые являются важнейшими для выживания их сообществ. Среди представленных в этом посте мин – противотанковые, выпрыгивающие, мины направленного действия, осколочно-фугасные бомбы и противопехотные мины, а производятся они в самых различных странах – от США и Ирана, до России, Китая и Италии. Считается, что первая мина была использована в 1277 году до н.э. воинами китайской династии Сонг в войне против монголов.
Скрытый текст
Была попытка сделать описание этих смертоносных устройств, но автор наверное подорвался )))

15 фот © Chris Strickland

1. Противотанковая мина M19
Страна-разработчик: США
Применялась в: Афганистане, Анголе, Чаде, Чили, Кипре, Иране, Ираке, Иордании, Южной Корее, Ливане, Западной Сахаре, Замбии
Вес: 12,56 кг
Взрывчатое вещество: 9,5 кг
Длина: 332 мм
Ширина: 332 мм
Высота: 94 мм.

bayan.gif Эта новость уже была на ЯПлакалъ, или, очевидно, больше месяца назад появлялась в Интернете, а значит является "баяном". Что такое "баян"?

Не стоит копировать старые новости из Интернета - лучше создавать свои! Фотографировать, рисовать в Фотошопе, снимать видео, делать флэш, писать смешные рассказы! Свои новости и приколы - залог "не баяна"!

А теперь Ваш счетчик "баянов" увеличен на единичку, чтобы мы знали, кто у нас любитель старого smile.gif
Списывать нехорошо deal.gif
http://www.yaplakal.com/forum35/topic289093.html?hl=
Баян

делай все как следует, не будут сливать.

[^]
R2008
15.09.2010 - 15:00
0
Статус: Offline


Хохмач

Регистрация: 1.07.08
Сообщений: 683
Harog
Цитата
это про "Охоту"? Классная вещь!!!

немного поподробнее. Автор? если можно, ссылочку.

[^]
kolden
15.09.2010 - 15:12
0
Статус: Offline


Юморист

Регистрация: 22.07.09
Сообщений: 497
Цитата (R2008 @ 15.09.2010 - 16:00)
Harog
Цитата
это про "Охоту"? Классная вещь!!!

немного поподробнее. Автор? если можно, ссылочку.

Охота

Тут описывается самая простая, но у неё, как и у любого активно эксплуатировавшегося вооружения есть много модификаций.

[^]
Harog
15.09.2010 - 15:25
0
Статус: Offline


Балагур

Регистрация: 29.08.08
Сообщений: 917
R2008
Могу только по памяти. Комплекс "Охота". Предназначен для прикрытия отдельных направлений. По своей сути - умное управляемое минное поле. Куча всевозможных датчиков, сейсмические, индукционные, контактные и т.д. Цепляют на них в основном МОНы и ОЗМки. Управление по проводам и радиоканалу. Возможность калибровки частоты. Управляется либо оператором, либо в автоматическом режиме. Настройка по многим параметрам, на вес, металл, частоту шага и т.д. На вооружении с середины 80-х. Хорошо себя зарекомендовал при известных событиях в Таджикистане.


Добавлено1 в 15:30
kolden

Чуть опередил... Но все верно описано. В Московском отряде очень эффективно применялась, особенно в камышах...

[^]
R2008
15.09.2010 - 15:58
0
Статус: Offline


Хохмач

Регистрация: 1.07.08
Сообщений: 683
kolden
Harog
большое спасибо.

[^]
santyago
15.09.2010 - 16:39
0
Статус: Offline


redneck

Регистрация: 25.09.09
Сообщений: 163
Вот почему современные мины не убивают , а колечат cry.gif


НЕ СМОТРЕТЬ !



Это сообщение отредактировал santyago - 15.09.2010 - 16:49

[^]
R2008
15.09.2010 - 16:57
0
Статус: Offline


Хохмач

Регистрация: 1.07.08
Сообщений: 683
"Комплект "Охота"
почитал, впечатлился. это разработка 80х годов. В то время советская военная промышленность была в состоянии производить потрясающие и до сих пор практически непревзойдённые по своей технологичности вещи. Почему же, блять, сейчас нет возможности собрать элементарный утюг?! Почему китайцы способны в кратчайшие сроки наладить производство айфонов, а в Росии это почему то не получается?! эх, запизделся чё то .....

[^]
MoscowGolem
15.09.2010 - 17:03
0
Статус: Offline


Хохмач

Регистрация: 12.03.08
Сообщений: 765
ну я думаю в ближайшие лет 10 уже будут такие медицинские устройства и препараты для военных которые за минуту будут конечности назад пришивать и недостающие ткани востанавливать и махонькие минки уйдут в прошлое останутся только которые сразу убивают . ( но скорее всего у пиндосов появится такая медицина а у нас хер с маслом)

[^]
homoludens
15.09.2010 - 18:14
0
Статус: Offline


Шутник

Регистрация: 24.11.09
Сообщений: 10
в ПФМ-1 нитроглицерина нет. Его вообще нигде не используют.Крайне опасен и непредсказуем. ПФМ создала наша оборонка в ответ на американскую "Гальку"или "Гравий".
Мина может и не убьет , главное – вывести противника из строя.
В рамках этой концепции первоначально были предложены нажимные фугасные мины серии Грэвэл (Graval). Устройство этих мин было предельно простым – плоский мешочек из водоотталкивающей ткани размером всего около 5х5 см. Внутри между двух пластмассовых или фибролитовых пластинок – смесь азида свинца (взрывчатого вещества, очень чувствительного к воздействиям) и гексогена. Больше ничего – никаких взрывателей и предохранителей. Давления ноги на этот мешочек вполне достаточно, чтобы смесь взорвалась и изуродовала ступню.
Мины укладывались в бомбовые кассеты типа SUU-41B/A. В одну кассету, в зависимости от конкретной марки мины, вмещалось от 1470 до 7500 штук. Размер самой маленькой квадратной ХМ44 – всего 2,5х2,5 см, самой большой ХМ41 – примерно четверть круга диаметром 8,9 см.
Кассета заполнялась фреоном, который в отличие от воды свободно проникал в мешочки и делал азид свинца нечувствительным к внешним воздействиям. Кассетная бомба сбрасывалась с высоты от 60 до 6000 метров при скорости самолета от 370 до 1300 км/ч. На высоте от 200 до 300 метров бомба раскрывалась, и мины разбрасывались на местности. Фреон интенсивно испарялся, и через 3–8 минут азид свинца восстанавливал свою чувствительность к внешним воздействиям. Напомню, что влага внутрь мешочка проникать не могла.
В результате взрыва одной кассетной бомбы образовывался участок местности размером 40 на 60 метров, через который нельзя было пройти, не получив увечья.
Но вскоре после начала испытаний в боевых условиях выяснилось, что большая часть мин не достигает земли, застревая в густой тропической листве, а заряд мины слишком мал и способен причинить ранение лишь людям без обуви или в кедах. Да и техническое решение оказалось неудачным. Мешочки были негерметичны, они сшивались нитками, и высокая влажность быстро выводила их из строя. Опасным было и хранение мин в бомбовых кассетах. Малейшая негерметичность корпуса приводила к тому, что фреон быстро испарялся еще на складе, и такая кассета становилась смертельно опасной для обслуживающего персонала.
Мины серии Грэвэл по результатам испытаний были признаны непригодными и не поступили на вооружение американской армии (кстати, все образцы вооружения армии США, проходящие войсковые испытания, имеют первой буквой своего обозначения букву «Х»).
К тому же американские военные обнаружили, что массовое минирование минами Грэвэл доставляет больше неприятностей им самим, чем Вьетконгу. При установке мин с самолетов невозможно точно нанести на карты места и размеры образовавшихся минных полей, а значит, американские пехотинцы тоже не могут свободно передвигаться в этих районах. Саперам очень трудно отыскивать такие мины: в них нет металла, а укол обычного щупа вызывает взрыв. Да и обнаруженную мину можно уничтожать лишь на месте, расходуя на это больше взрывчатки, чем весит сама мина.
Так возникло новое требование к дистанционно устанавливаемым минам – через определенный промежуток времени они должны либо самоуничтожаться, либо автоматически переводиться в безопасное положение.

Зубы дракона
Вскоре появилась новая противопехотная мина, тоже сбрасывавшаяся с самолета в бомбовых кассетах и не сильно отличавшаяся по размерам от мин Грэвэл, однако гораздо более совершенная и более мощная. К тому же она обладала способностью к самоликвидации через несколько часов. Эта мина получила обозначение BLU43/B и сленговое название Dragon-tooth – «Зуб дракона». Хранение ее в кассетных бомбах было более безопасным, так как она имела взрыватель с механическим предохранителем и не могла взорваться, не покинув бомбу.
Эта мина помещалась на ладони, весила всего 90 г и по форме напоминала крылатые семена клена. Такая форма была неслучайна: после раскрытия бомбовой кассеты мины разлетались далеко в стороны и, вращаясь, падали на землю с небольшой скоростью. Центральную часть мины занимали взрыватель, механизм перевода мины в боевое положение и система самоликвидации. В одну сторону от средней части тянулась плоскость-крыло, в другую – примерно такой же формы контейнер из мягкого полиэтилена с жидким взрывчатым веществом. Остроумное решение позволило использовать контейнер (по прямому назначению – хранилище взрывчатки) в качестве датчика цели, а взрывчатку заставить одновременно выполнять роль передатчика давления от ноги солдата противника ко взрывателю.
Когда мина падала на землю, крыло обеспечивало ее правильное положение, и через несколько минут она оказывалась в боевой готовности. Одновременно начинал свой отсчет механизм самоликвидации. Если за несколько часов на мину никто не наступал, этот механизм взрывал ее.
Но если кто-то наступал на мягкий контейнер, жидкая взрывчатка под нажимом ноги заставляла сработать гидромеханический взрыватель, и мина взрывалась. Конструкция оказалась компактной и надежной, а эффективность мины достаточно высокой – BLU43/B была принята на вооружение.
Связка: самолет – кассетная бомба – противопехотная мина BLU43/B – фактически стала первой в мире полноценной и полномасштабной системой авиационного дистанционного противопехотного минирования.
Однако к моменту появления на свет мины BLU43/B американцы уже окончательно потеряли боевую инициативу, не могли контролировать минируемую местность и потому не сумели оценить эффективность воздушного минирования.
Сказалось разочарование проигранной войной. К тому же необходимо было после многих лет разорительных военных расходов поправить бюджет страны. Это и обусловило принятие решения о снятии с вооружения мины BLU43/B и уничтожении всех запасов.

Бабочки смерти
Зато эту мину по достоинству оценили советские офицеры инженерных войск, служившие в те годы в качестве советников, а то и прямых участников вьетнамской минной войны на юге Вьетнама. Эти военные специалисты сами не раз попадали под дождь «бабочек смерти» и очень хорошо знали, сколько нужно времени и внимания, чтобы отыскивать глазами небольшие оливково-серые пятнышки и осторожно ступать между ними, каждую секунду ожидая резкого хлопка под ногой. За световой день удавалось пройти не больше сотни метров, и порой лучше было просто сидеть и ждать, пока мины начнут самоликвидироваться. Все попавшие под этот дождь фактически становились пленниками американских мин, рискуя в любой момент либо превратиться в настоящих военнопленных, либо оказаться под обычной бомбежкой.
Советские специалисты доставили в Москву нужное количество образцов мин и минных бомбовых кассет. Вскоре был создан советский аналог – ПФМ-1.
Выше описано устройство и работа взрывателя мины ПФМ-1С, то есть мины с самоликвидацией. Существует более простая версия мины ПФМ-1. В ней нет механизма самоликвидации, а вместо штока с пружиной и поршнем – просто равная по весу болванка. Такая мина будет лежать сколь угодно долго, дожидаясь своей жертвы.
Мины ПФМ-1 (ПФМ-1С) помещаются в универсальные кассеты, представляющие собой алюминиевые цилиндры длиной 48 см и 14 см в диаметре. В одной кассете – 72 мины типа ПФМ-1. Варианты комплектации кассет могут быть разными: либо мины ПФМ-1, либо ПФМ-1С, либо поровну тех и других.
В отличие от своей американской предшественницы, которая устанавливалась только с самолетов, мины ПФМ, уложенные в универсальные кассеты, могут устанавливаться с самолетов-штурмовиков, истребите-лей-бомбардировщиков, фронтовых бомбардировщиков (система КМГ-У), вертолетов (система ВСМ), реактивных установок систем залпового огня (РСЗО) «Ураган» или Смерч», наземными минными раскладчиками УМЗ (на автомобиле ЗиЛ-131), УГМЗ (на базе гусеничной машины) и даже с помощью ручных переносных устройств ПКМ. В последнем случае солдатам не надо даже вылезать из окопов. С помощью простейшего устройства мины выстреливаются из кассет, и через пару минут в тридцати метрах перед траншеей образуется настоящее противопехотное минное поле.

Оттавская Конвенция о запрещении противопехотных мин запрещает использование и этих мин, но для того, чтобы обвинить какое-либо государство в нарушении конвенции, необходимо предъявить улики, а они исчезают в момент самоликвидации мин. Вдобавок крупнейшие в военном отношении государства (США, Китай и Россия) эту конвенцию не признали, не подписали и делать этого не собираются. Да и кто в случае войны откажется от эффективного оружия? Любые конвенции безупречно действуют лишь в отношении тех типов оружия, от которых и так уже давно отказались.
Автор: Юрий Веремеев

Это сообщение отредактировал homoludens - 15.09.2010 - 18:22

Ахтунг! Минен!

[^]
homoludens
15.09.2010 - 18:29
0
Статус: Offline


Шутник

Регистрация: 24.11.09
Сообщений: 10
Незначительно отличаясь по конструкции взрывателя, ПФМ-1 полностью повторяла американскую BLU43/B. Она имела длину 11,9 см, ширину 6,4 см и толщину всего 2 см, то есть свободно помещалась на ладони. Весила всего 80 г, из которых 40 г приходились на жидкое взрывчатое вещество ВС-6Д. Для взрыва требовалось надавить на контейнер с жидким ВВ с усилием от 5 до 25 кг. Устроена мина ПФМ-1 была так же, как американский образец. В центральной части мягкого полиэтиленового корпуса помещался гидромеханический взрыватель ВГМС-572. От него в одну сторону шло плоское крыло, в противоположную – емкость с жидкой взрывчаткой. Эта емкость одновременно играла роль датчика цели, то есть мина взрывалась, когда человек наступал на эту ее часть.
Взрыв происходит лишь после того, как взрывчатка передает давление на взрыватель. Он устроен довольно просто. Подпружиненный ударник удерживается во втулке с помощью шарика , который не может выкатиться из своей прорези во втулке, так как этому препятствует обойма . Под ударником находится движок с капсюлем, установленный с перекосом, чтобы ударник случайно не мог ударить по капсюлю. Ниже находится детонатор– баночка с мощной взрывчаткой. Втулке не дает двигаться колпачок , надетый на шток. Этот колпачок все время стремится приподняться, так как на него снизу давит пружина. Но перемещению вверх колпачка и штока препятствует предохранительная скоба. После выброса мины эта предохранительная скоба останется в кассете, и ничто не будет препятствовать подъему колпачка вверх под воздействием пружины. В полости , сквозь которую проходит шток, находится каучуковый гель, имеющий большую вязкость. Как только шток начнет двигаться вверх, этот гель станет перетекать из верхней части вниз в щель между тарелочкой, надетой на шток, и стенками полости. Все это вместе (полость с гелем, шток с тарелочкой, колпачок с пружиной) называется механизмом дальнего взведения. Процесс продолжается от 1 до 15 минут, в зависимости от температуры окружающей среды. Летом 1 минута, зимой – 15. Все это время мина находится в безопасном состоянии и взорваться не может. За эти 1–15 минут мина долетит до земли и ляжет на свое место.

Вот положение частей, после того как мина окажется в боевом состоянии. Одновременно с процессом перевода мины в боевое положение начинается процесс, который в конце концов приведет к взрыву мины через определенное время, то есть к ее самоликвидации. Дело в том, что в нижней части взрывателя имеется механизм самоликвидации мины, состоящий из штока (11), поршня (12) с калиброванными отверстиями, пружины (13) и полости (14) с каучуковым гелем.Одновременно с началом работы механизма дальнего взведения начинается работа механизма самоликвидации. Под действием пружины шток с поршнем начинает подниматься вверх. Это движение тормозит гель, который через отверстия медленно перетекает в нижнюю часть полости. В своем движении вверх шток начинает двигать вверх детонатор. Тот, в свою очередь, упирается в движок, поворачивает его в горизонтальное положение, и вместе эти три детали (шток, детонатор и движок) продолжают движение вверх. Движок упирается во втулку. В конце концов связка шток – детонатор – движок двигает втулку вверх до тех пор, пока шарик не окажется выше обоймы и не выкатится в свободное пространство. Освободившийся ударник бьет по капсюлю. Взрыв! Мина самоликвидировалась.

Этот процесс занимает от 1 часа при температуре воздуха +50С – до 40 часов при температуре -40С. Итак, через 1–15 минут после выброса из кассеты мина становится в боевое положение, а через 1–40 часов самоликвидируется. Промежуток времени между моментом постановки мины в боевое положение и моментом самоликвидации называется временем боевой работы мины. Он составляет при +500С – 59 минут, при -400С – 39 часов 45 минут. Если наступить на мину в этот промежуток времени, она взорвется. Процесс взрыва в этом случае тот же самый, то и в процессе самоликвидации, только связку детонатор – движок – втулка двигает не шток самоликвидатора, а резиновая мембрана, на которую давит жидкая взрывчатка. То есть связка взрывчатка – мембрана делает то же самое, что и механизм самоликвидации, только обгоняя его. Конечно, не очень хорошо, что время боевой работы мины так зависит от температуры воздуха. Однако более точные устройства (часовые, электронные механизмы) очень дороги и гораздо менее надежны.
На схеме слева - взрыватель в предохранительном положении, справа - в боевом

Это сообщение отредактировал homoludens - 15.09.2010 - 18:31

Ахтунг! Минен!

[^]
homoludens
15.09.2010 - 18:35
0
Статус: Offline


Шутник

Регистрация: 24.11.09
Сообщений: 10
вот и амеровский Graval

Ахтунг! Минен!

[^]
homoludens
15.09.2010 - 18:50
0
Статус: Offline


Шутник

Регистрация: 24.11.09
Сообщений: 10
Спасибо kolden и Harog.
и все же чуть скину текста по "Охоте"( давно по этой теме заготовлено)

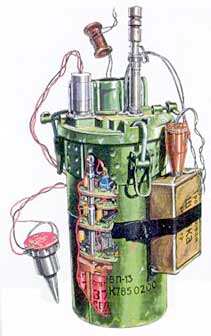

Тактико-технические характеристики взрывного устройства НВУ-П
Тип взрывного устройства.......................................... управляющее 5 минами сейсмическое
Материал корпуса........................................................ металл
Диаметр......................................................................... 15.5см.
Высота........................................................................... 36.2см.
Масса в снаряженном виде........................................ 4.2 кг.
Количество обслуживаемых мин............................. 1-5
Используемые мины (штатные).................................. ОЗМ-72, МОН-50
Возможно использование мин................................... МОН-100, МОН-200, ПОМЗ-2, ПОМЗ-2М, ОЗМ-3, ОЗМ-4, ОЗМ-160, ОЗМ с УВК
Время боевой работы................................................... 4-9 месяцев
Возможная дальность установки мин от прибора.... 2-15м.
Тип датчика цели......................................................... сейсмический
Дальность обнаружения цели..................................... 120-150 м.
Дальность распознавания цели.................................. не менее 90м.
Дальность выдачи команды на подрыв мины.......... 15-20м.
Время перевода в боевое положение:
МУВ-4...........................................................................
МУВ-2, МУВ-3............................................................. 6мин.-36 мин.
13 мин. -59 часов
Температурный диапазон применения..................... -40 - +50 градусов
Источник питания........................................................ 6 батарей типа 373 (R20)
Самоликвидация.......................................................... по взрыву последней мины или по источнику питания
Самонейтрализация..................................................... нет
Управляемость............................................................. неуправляемая/управляемая
Извлекаемость............................................................. неизвлекаемая в автономном варианте, извлекаемая в управляемом варианте
Обезвреживаемость.................................................... необезвреживаемая в автономном варианте, обезвреживаемая в управляемом варианте.
В войска НВУ-П поставляется в ящиках размером 85х43х25.7 см. Масса брутто 32кг. В ящике размещаются четыре исполнительно-распределительных устройства, пять блоков накольных устройств (по пять НМ в каждом плюс пять соединительных микрокабелей), пять сейсмодатчиков, один прибор Ц4313, четыре взрывателя МУВ-4, четыре накольных механизма НМ, 100-метровый кабель управления, четыре футляра для запалов МД-5М, рулон изоленты, место под двадцать четыре батареи 373 (R20).
Минами, запалами, батареями, шашками для самоликвидации НВУ-П комплектуются в подразделении перед применением.
В каждом ящике один сейсмодатчик и один блок накольных устройств являются резервными (пятые).
Взрывное устройство НВУ-П предназначено для управления работой пяти противопехотных осколочных мин (выполнение роли датчика и идентификатора цели и выдача команды на подрыв очередной мины).
НВУ-П позволяет устанавливать управляемые и неуправляемые группы противопехотных мин из пяти мин ОЗМ-72 (МОН-50) и обеспечивает поочередный подрыв мин в группе при повторяющихся воздействиях целей.
Устройство состоит из исполнительно-распределительного прибора (электронного блока), сейсмического датчика цели СВ-20П, пяти электронакольных устройств НМ, пяти катушек с микроэлектрокабелем, взрывателя МУВ-4 и пяти осколочных противопехотных мин.
Кроме того, на каждые двадцать комплектов выдается один блок тестирования и настройки или прибор комбинированный Ц4313 и на каждые 12 комплектов один пуль управления МЗУ
Отдельно к каждому комплекту НВУ-П придается одна тротиловая шашка (75, 200 или 400гр.).
Работа устройства - к исполнительно-распределительному устройству подсоединяется с помощью электрокабеля 5 противопехотных осколочных мин, которые устанавливаются в соответствии с выбранной схемой минирования. На каждую мину от прибора протягивается двухжильный медный изолированный микрокабель. Штатными минами комплекта являются мины ОЗМ-72 или МОН-50, но возможно подсоединение любых противопехотных осколочных мин, имеющих гнезда для присоединения запалов МД-5М (МОН-100, МОН-200, ПОМЗ-2М, ОЗМ-3, ОЗМ-4) или мин, которые могут быть инициированы электроимпульсом (ОЗМ-160, ОЗМ с УВК, ОЗМ-3).
Поблизости от исполнительно-распределительного устройства в землю закапывается сейсмический датчик, соединенный с прибором кабелем.
Устройство на месте работы постоянно находится в дежурном режиме. При появлении в зоне обнаружения движущихся целей (техника, люди) сейсмический датчик передает на прибор зарегистрированные колебания почвы. В приборе полученная информация обрабатывается и распознается характер цели и ее удаление. Если цель идентифицируется, как человек, то прибор переводится в боевой режим. Уточняется расстояние до цели и азимут на нее.
Как только цель окажется в зоне эффективного поражения одной или нескольких мин, то определяется ближайшая к цели мина, после чего на электронакольное устройство, присоединенное к мине, посылается электроимпульс и одна мина взрывается.
Аналогично происходит управление всеми имеющимися минами.
Прибор надежно идентифицирует движение человека (ходьба, бег, переползание медленное или быстрое, перемещение на лыжах) и выделяет его на фоне движения техники и животных в любых условиях почвы и погодных условиях. Вероятность ошибки 0.0004. Если условия почвы, где применяется НВУ-П, значительно отличаются от эталонных, то предварительно производится тренировка и настройка прибора с помощью блока тестирования и настройки на конкретные условия местности. Эти настройки, записываемые блоком тестирования и настройки, могут использоваться для настройки всех остальных приборов, которые будут устанавливаться в данной местности.
Солдатам суть этого устройства мы объясняли просто - это мина, которая взрывается пять раз подряд.
Нет никакой возможности приблизиться и обезвредить ее. Сейсмодатчик обмануть практически невозможно. Обнаружить какими-либо устройствами или приборами в настоящее время практически невозможно, т.к. пока нет приборов, обнаруживающих мины с расстояния 150 метров.
Вдобавок, штука эта очень коварная. Когда первые солдаты подорвутся, то, полагая, что это обычный подрыв на обычной мине, к ним бросаются санитары или товарищи. Но взрывается вторая мина, выводящая из строя спасителей. Попытка раненных отползти из зоны поражения приводит к подрыву третьей мины. А мина ОЗМ-72 рвется на высоте около 1 метра, поражая и идущих, и ползущих. Остается лежать и истекать кровью. Вроде ты еще жив, но шансов выжить никаких. Тот, кто погиб сразу, счастливее.
Самое смешное (если так можно выразиться) здесь то, что при всей этой жестокой коварности НВУ-П, устройство никак не подпадает под юрисдикцию Оттавской Конвенции, ибо само устройство не является миной, а присоединенные к нему мины уже не мины, а поражающие элементы (submunition).

Это сообщение отредактировал homoludens - 15.09.2010 - 18:55

Ахтунг! Минен!

[^]
vitaly77
15.09.2010 - 18:53
0
Статус: Offline


Шутник

Регистрация: 5.09.10
Сообщений: 25
Цитата (Harog @ 15.09.2010 - 13:26)
В Таджикистане МОН-2000 не использовались! Кроме того, про эту мину вообще ничего никто не знает.

+1
Цифры в обозначении мин этой серии - радиус ГАРАНТИРОВАННОГО поражения живой силы противника. 2км - бред. Редкий осколок пролетает 500м, тем более сохранив убойную силу.

Это сообщение отредактировал vitaly77 - 15.09.2010 - 18:54

[^]
homoludens
15.09.2010 - 19:01
0
Статус: Offline


Шутник

Регистрация: 24.11.09
Сообщений: 10
Юрий Веремеев
Внешне прибор представляет собой корпус (металлический цилиндр), внутри которого в верхней части размещается блок электроники, а в нижней шесть круглых батарей типа 373 (R20).
Блок электроники прикреплен к металлической крышке снизу. Крышка закрепляется на корпусе с помощью трех откидных замков. На внешней стороне крышки имеется разьем для подключения сейсмодатчика (сейсмодатчик на рисунке слева внизу); шесть разьемов для подключения электронакольных устройств типа НМ, (одно из них видно справа, присоединенные к тротиловой шашке, размещенной на копусе); кассета с пятью гнездами для электронакольных устройств и катушек с кабелями; гнездо для взрывателя типа МУВ-4; индикаторная лампа; разьем для подключения блока тестирования и настройки, а также разъем для подключения пульта управления МЗУ.
На снимке слева одно из электронакольных устройств НМ.
Перед установкой НВУ-П необходимо разметить места установки прибора и мин, так, чтобы зоны поражения мин были больше зоны выдачи команды на взрыв, чтобы зоны поражения перекрывали друг друга и чтобы не оказалось так, чтобы хоть одна из мин находилась за пределами зоны выдачи команды на взрыв. Затем необходимо установить прибор и мины на свои места (мины подготовить обычным порядком, исключая ввинчивание взрывателей) и протянуть от прибора к минам проводные линии, привинтить в гнезда для взрывателей электронакольные устройства.
С помощью блока тестирования и настройки проверить исправность проводных линий и работоспособность прибора. Закопать в землю или замаскировать проводные линии, мины и прибор, оставив на поверхности только взрыватель МУВ-4, который ввинчивается в гнездо на крышке прибора в последнюю очередь.

После того, как поступит распоряжение старшего начальника на приведение группы мин в боевое положение, выдернуть боевую чеку взрывателя МУВ-4 и после отработки взрывателем времени замедления его ударник, сработав, замкнет боевую цепь прибора.
Если НВУ-П устанавливается в управляемом варианте, то взрыватель МУВ-4 не устанавливается, а к специальным разьемам подключаются концы кабеля управления, который размещается на удалении 200 метров от прибора.
С этого момента НВУ-П находится в боевом положении и будет находиться в нем до тех пор, пока напряжение батарей не упадет ниже допустимого предела (несколько месяцев). Если не произошло боевое срабатывание всех мин, то по истечении срока боевой работы, определяемого работоспособностью батарей, прибор выдаст команду на подрыв всех мин и самоликвидацию.

Внутреннего устройства самоликвидации прибор не имеет, но если предполагается его самоликвидация, то к корпусу прибора прикрепляется с помощью изоленты тротиловая шашка (место крепления шашки на верхем снимке обозначено белым прямоугольником). В шашку вставляется запал МД-5М, которому привинчивается шестое электронакольное устройство (на рисунке прибора в разрезе показана тротиловая шашка, предназначенная для самоликвидации прибора. Взрыв шашки происходит при выдаче команды на самоликвидацию после того как сработали все пять мин или напряжение источника питания упадет до минимально допустимой величины..

Особенности конструкции НВУ-П и его установки позволяют считать группу мин неизвлекаемой и необезвреживаемой. Поздний вариант НВУ-П имеющий индекс НВУ-ПМ имеет дополнительную схему в приборе, вызывающую взрыв всех мин при попытке перерезать любой электрокабель (минный или датчика) или вскрыть крышку прибора. Таким образом, приближение к НВУ-ПМ на машине и попытка обезвредить устройство с машины нецелесообразно, что не исключалось для НВУ-П.

Штатным пусковым устройством НВУ-П является взрыватель МУВ-4 без запала, но возможно использование взрывателей МУВ-2 и МУВ-3. Время замедления определяется временем замедления примененого взрывателя.
Кроме того, возможно приведение НВУ-П в боевое положение в неуправляемом варианте дистанционно с помощью подрывной машинки или другого источника тока. В этом случае используется вместо взрывателя МУВ-4 электронакольное устройство НМ, соединенное проводной линией с подрывной машинкой. Однако выдача команды на перевод НВУ-П в безопасное положение в этом случае невозможна.

При установке в управляемом варианте для перевода мины в боевое или безопасное положение используется пульт управления МЗУ, который с помощью проводной линии подключается к специальному разьему на верхней поверхности исполнительно- распределительного устройства. В этом случае взрыватель МУВ-4 не используется, а замыкание и размыкание боевой цепи прибора производится пультом управления.

Поздний вариант устройства НВУ-ПМ имеет встроенный электронный таймер, переводящие устройство в безопасное положение ежесуточно на задаваемый отрезок времени (до трех раз за сутки), что позволяет безопасно передвигаться по минному полю в эти промежутки времени. Это позволяет иметь проходы в минном поле, устанавливать новые мины взамен сработавших.
http://www.saper.etel.ru/mines-2/nvu-p.html

Ахтунг! Минен!

[^]
Понравился пост? Еще больше интересного в Телеграм-канале ЯПлакалъ!
Только зарегистрированные и авторизованные пользователи могут оставлять комментарии. Авторизуйтесь, пожалуйста, или зарегистрируйтесь, если не зарегистрированы.
1 Пользователей читают эту тему (1 Гостей и 0 Скрытых Пользователей) Просмотры темы: 35742
0 Пользователей:
Страницы: (3) 1 [2] 3  [ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]







Активные темы






Наверх
