Защита и взлом Xbox 360

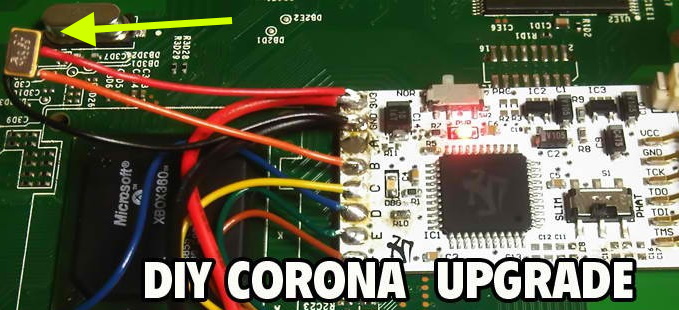

Нашли новые I2C команды замедления, внешний 48 MHz кварцевый генератор заменил HANA:

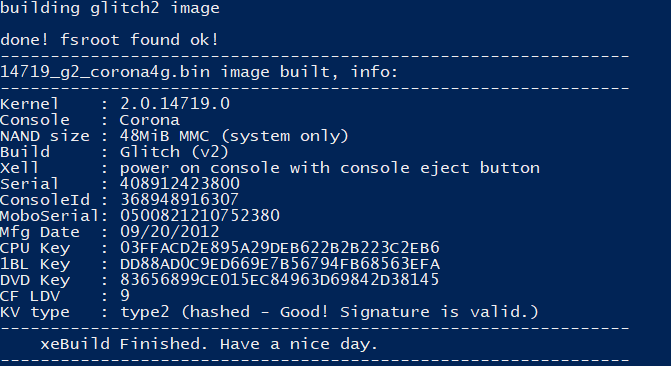

Доделали скрипты для сборки, добавили поддержку 4 GB NAND…

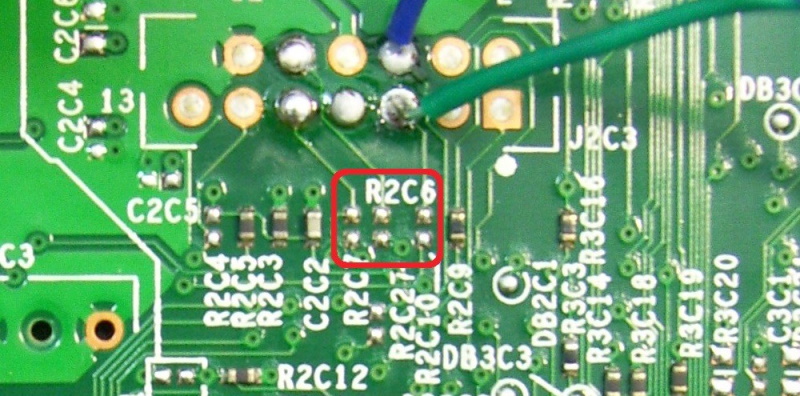

Но Microsoft продолжали вставлять палки в колёса. Например, на новых платах пропали некоторые резисторы, без которых мод-чип переставал работать:

а можно ченить про банкоматы полезного написать ?
друг интересуется...

Правда, исправлялось это установкой перемычек паяльником:

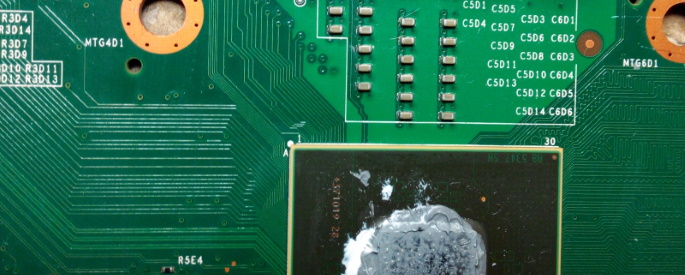

Серьёзнее дела пошли, когда с платы пропали дорожки POST_OUT:

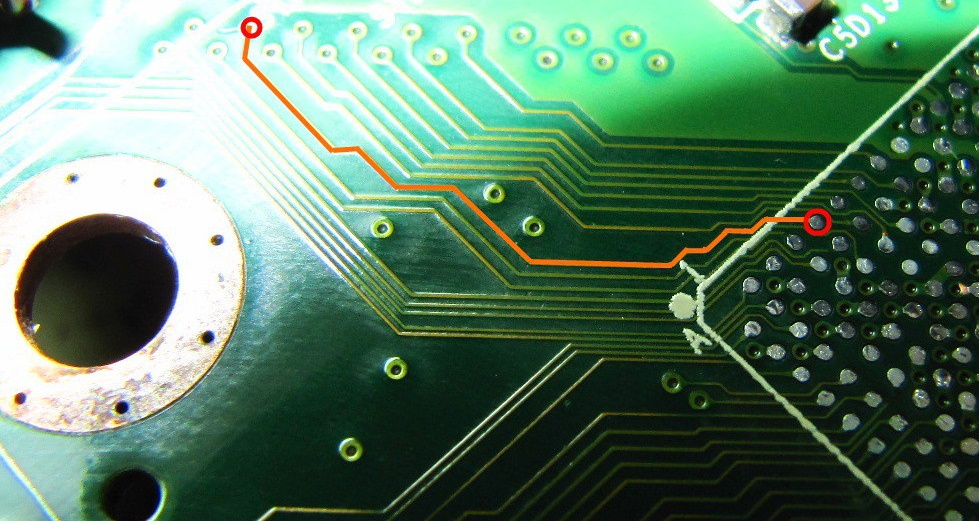

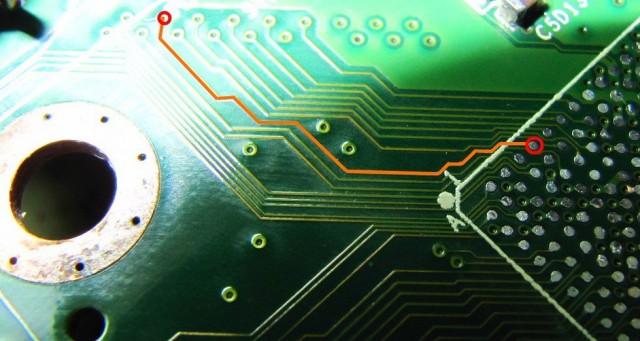

Но и здесь Microsoft не повезло, нужные для RGH «шары» CPU находились на крайнем ряду:

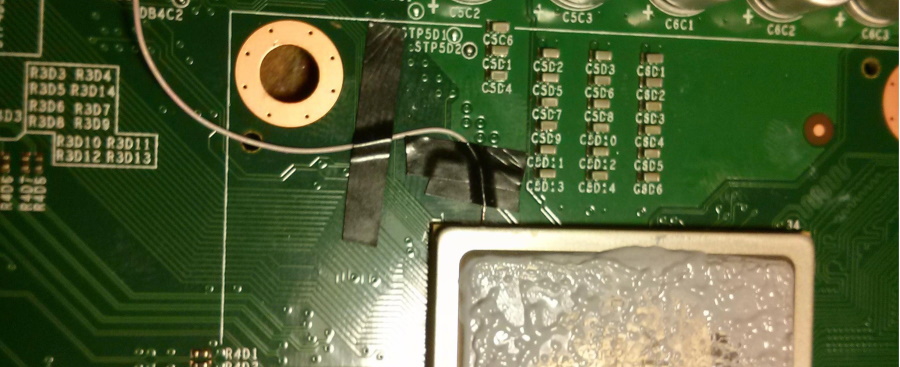

И, естественно, к ним смогли подключиться. Сначала самые рукастые, чуть подсверлив край процессора и подпаявшись проводком прямо к шарику:

32

А затем китайцы выпустили рамки с подпружиненной иглой, точно упирающейся в шарик, и проблема решилась для всех остальных:

Последний рубеж

После того, как одолели «корону», осталась одна проблема — новые версии системы так и не поддавались взлому. Чтобы запустить RGH, нужно знать ключ CPU, а чтобы узнать ключ CPU, нужно хотя бы раз запустить RGH. Проблема курицы и яйца, в общем.

И тут возникла мысль — а давайте не только проверку подлинности «глюкнем», но и расшифровку пропустим! Если получится, то нам не нужно знать ключа, положим «CB_B» в открытом виде, да и всё. Именно эта идея легла в основу Double Glitch Hack (DGX):

Этот чип «глючил» проц дважды, первым импульсом пропускался этап расшифровки загрузчика, а уже второй импульс пропускал проверку подлинности. Работало куда менее стабильно, благо требовался хотя бы один успешный запуск — дальше получаем ключ CPU и действуем по-старинке.

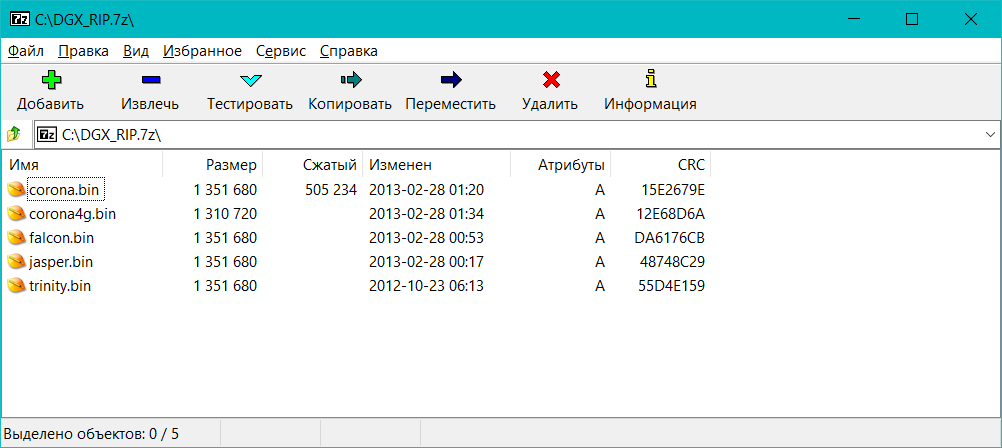

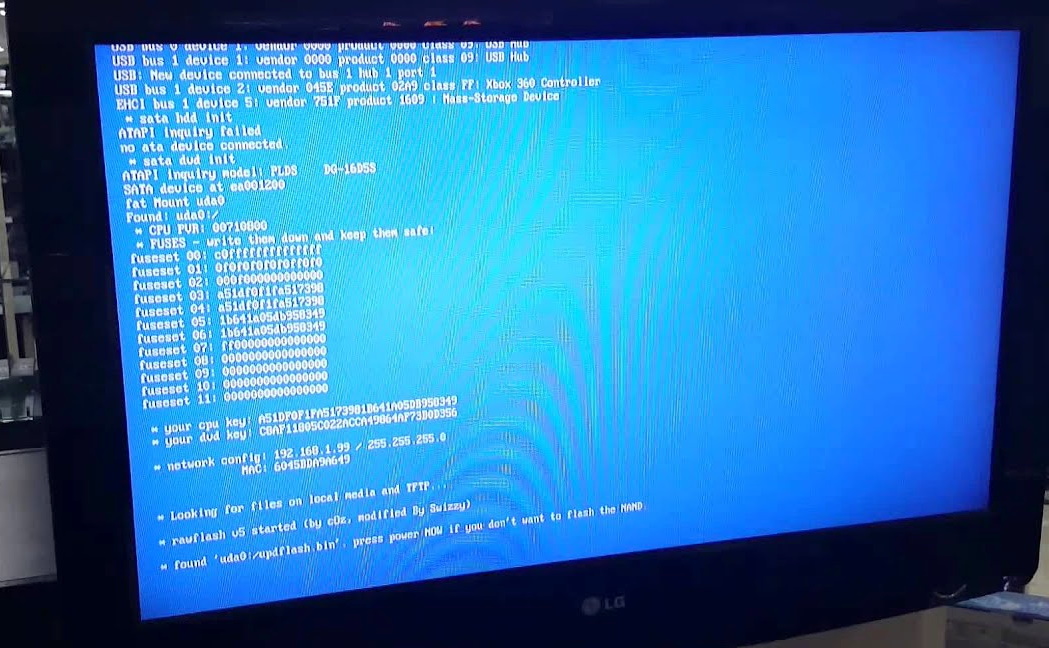

Актуален DGX был недолго, спустя 3 месяца китайцы вбросили релиз «DGX R.I.P» с образами, которые запускались на любых приставках, работали со стандартным RGH и, естественно, запускались куда стабильнее:

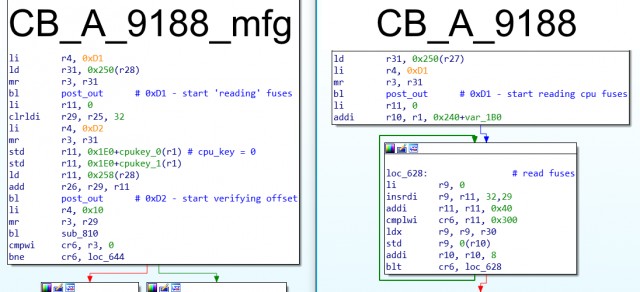

Эти образы содержали специальную версию загрузчика «CB_A», используемую на производстве Xbox 360 и, по сути, являющуюся полным аналогом старого доброго «Zero-Pairing» режима. Вместо ключа процессора, этот «CB_A_mfg» расшифровывал «CB_B» фиксированным нулевым ключом:

И вот здесь Microsoft всё. В этом «сервисном» варианте «CB_A» тоже не было проверки фьюз и забанить его было невозможно. Достаточно было записать образ согласно ревизии Xbox 360, припаять чип — и всё работало.

Winchester!

Полностью пофиксили RGH только в новой ревизии приставки под кодовым именем Winchester. Впервые процессоры CPU и GPU совместили в одном кристалле, плату максимально упростили:

Это сообщение отредактировал VampirBFW - 19.05.2020 - 12:31

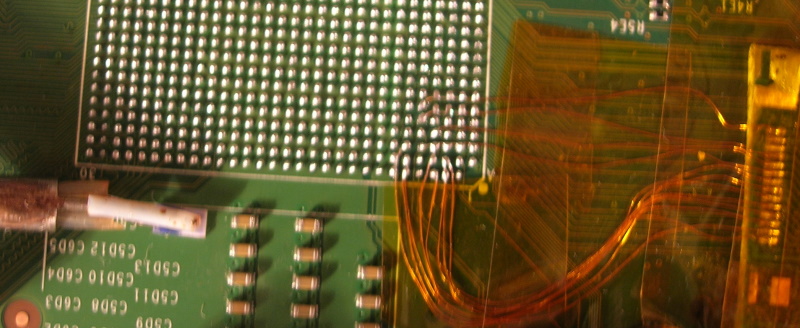

Дорожки POST_OUT не просто убрали. Даже если подпаяться на площадки под процессором:

40

И даже, если запаять процессор на специальную версию платы для разработчиков, XDK, где эти дорожки всё ещё есть:

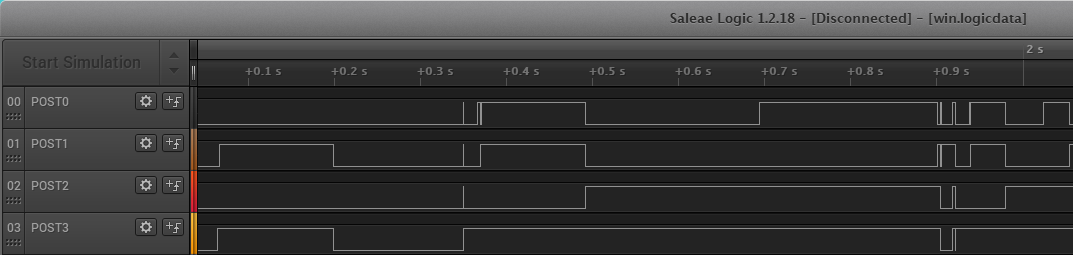

На POST_OUT виден только один импульс при запуске приставки. Шина заблокирована:

Более того, она блокируется только на этапе производства. Если взять «чистый» процессор с фабрики, где ещё не успели прожечь фьюзы — на нём POST_OUT работает!

Но вот RGH на нём уже не срабатывает. Как бы вы ни пытались подать RESET импульс, процессор корректно выполняет сброс, или же игнорирует ваш сигнал из-за слишком малой длительности. По-видимому, в процессор добавили специальный логический модуль, фильтрующий линию RESET и тем самым окончательно исправили аппаратную ошибку.


Это сообщение отредактировал VampirBFW - 19.05.2020 - 12:32

Post Scriptum

Выходит, последнюю ревизию Xbox 360 взломать невозможно?

И да, и нет. На данный момент известен только один способ запустить модифицированную систему на ревизии Winchester.

В наборе ПО для разработчиков (XDK) есть различные приватные ключи для подписи скомпилированного кода. И так вышло, что среди них затесался ключ подписи «shadowboot», загрузчика третьего уровня для XDK систем. И с его помощью можно собрать легитимный подписанный образ с модифицированной прошивкой. Вот только работать на обычных, «магазинных» приставках он не будет. Нужен процессор с XDK версии приставки, либо «чистый» CPU с непрожжёными фьюзами (можно было встретить на Aliexpress):

И только тогда у вас будет возможность лицезреть в «сведениях о системе» кастомной оболочки такую вот надпись:
