Авиамодельного рукоделия пост 3: Крыльев много не бывает
[
Версия для печати
]
Страницы:
(8)
1
[2]
3
4
...
Последняя »
[
ОТВЕТИТЬ
] [
НОВАЯ ТЕМА
]
UFOdriver
17.06.2019 - 09:28
[
показать
]
4
Статус:
Offline
Юморист
Регистрация: 5.07.14
Сообщений: 400

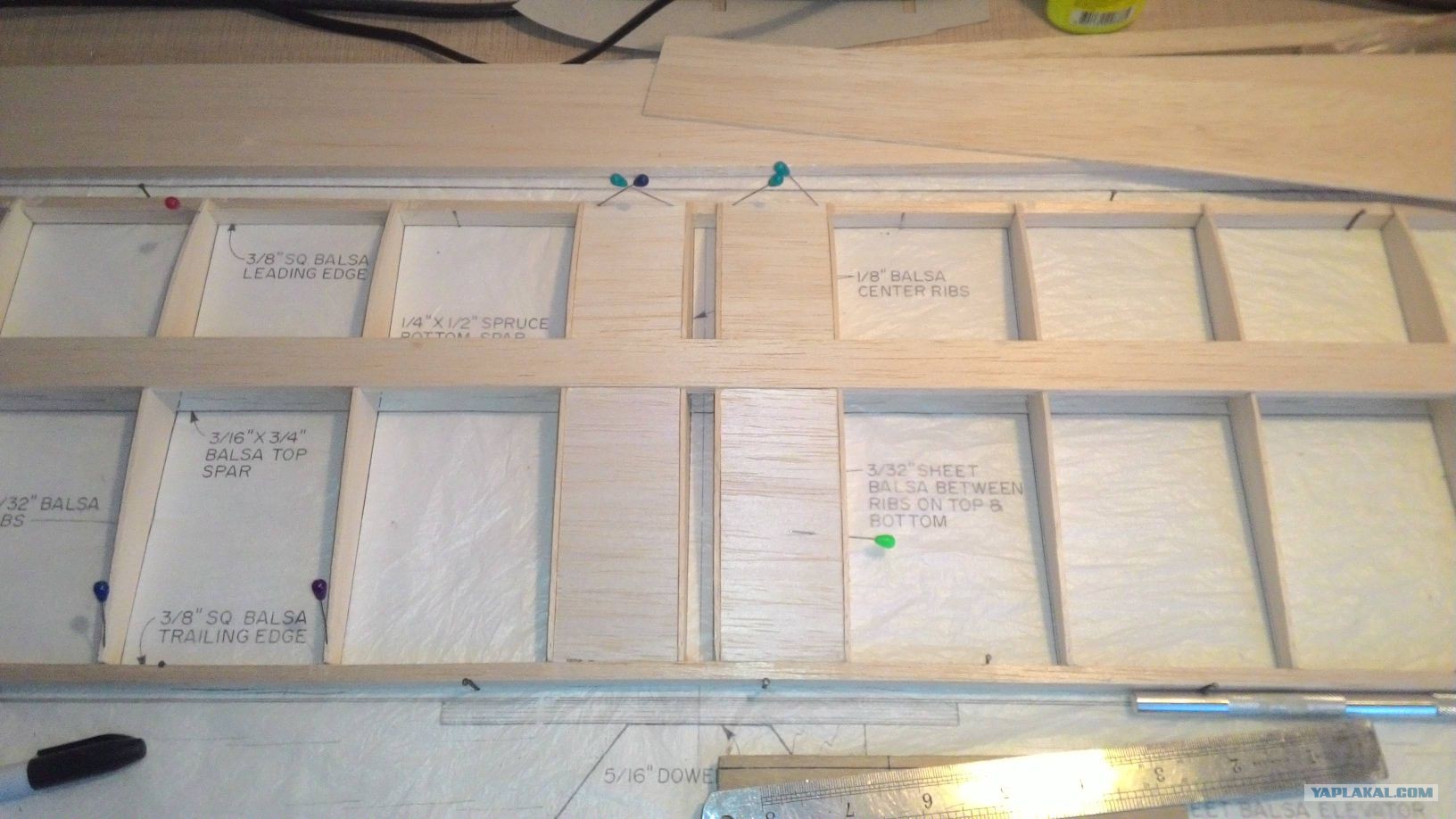

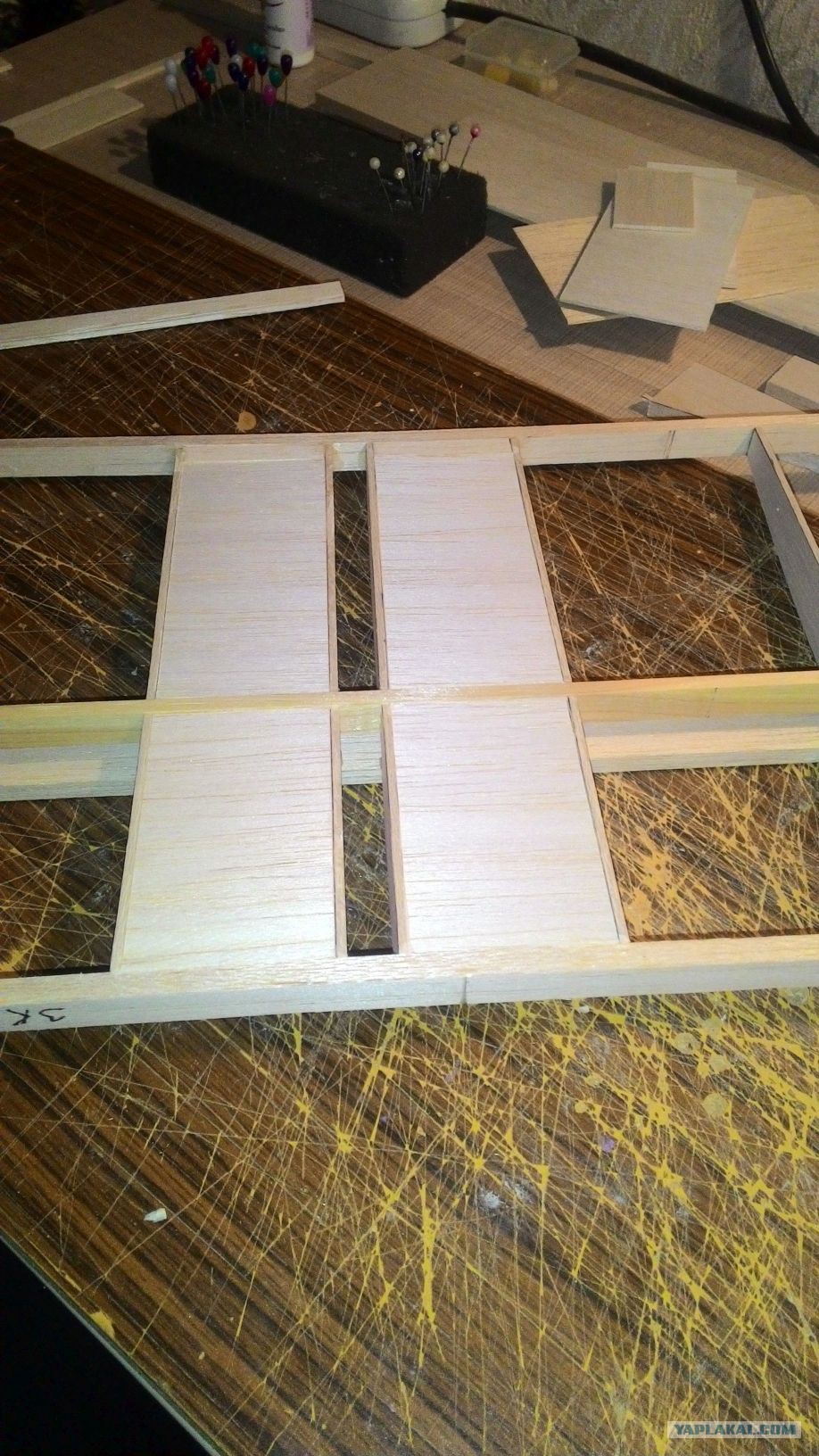

В средней части стабилизатор зашивается бальзой 1.5мм
фото 25
[
^
]
UFOdriver
17.06.2019 - 09:28
[
показать
]
3
Статус:
Offline
Юморист
Регистрация: 5.07.14
Сообщений: 400
Приклеиваю законцовки
фото 26
Это сообщение отредактировал
UFOdriver
- 17.06.2019 - 09:29
[
^
]
UFOdriver
17.06.2019 - 09:29
[
показать
]
2
Статус:
Offline
Юморист
Регистрация: 5.07.14
Сообщений: 400
В этот паз будет устанавливаться киль
фото 27
[
^
]
UFOdriver
17.06.2019 - 09:29
[
показать
]
2
Статус:
Offline
Юморист
Регистрация: 5.07.14
Сообщений: 400
Небольшие бальзовые уголки для поддержки обшивки
фото 28
[
^
]
UFOdriver
17.06.2019 - 09:29
[
показать
]
2
Статус:
Offline
Юморист
Регистрация: 5.07.14
Сообщений: 400
Собираю киль, конструкция простая, но на чертеже указано что он
должен собираться из бальзовых реек сечением 10х15мм, а у меня самая
толстая доска 6мм, из нее нарезал реек 6х15мм, позже киль будет оклеен
бальзовыми пластинами с двух сторон
фото 29
[
^
]
UFOdriver
17.06.2019 - 09:30
[
показать
]
2
Статус:
Offline
Юморист
Регистрация: 5.07.14
Сообщений: 400

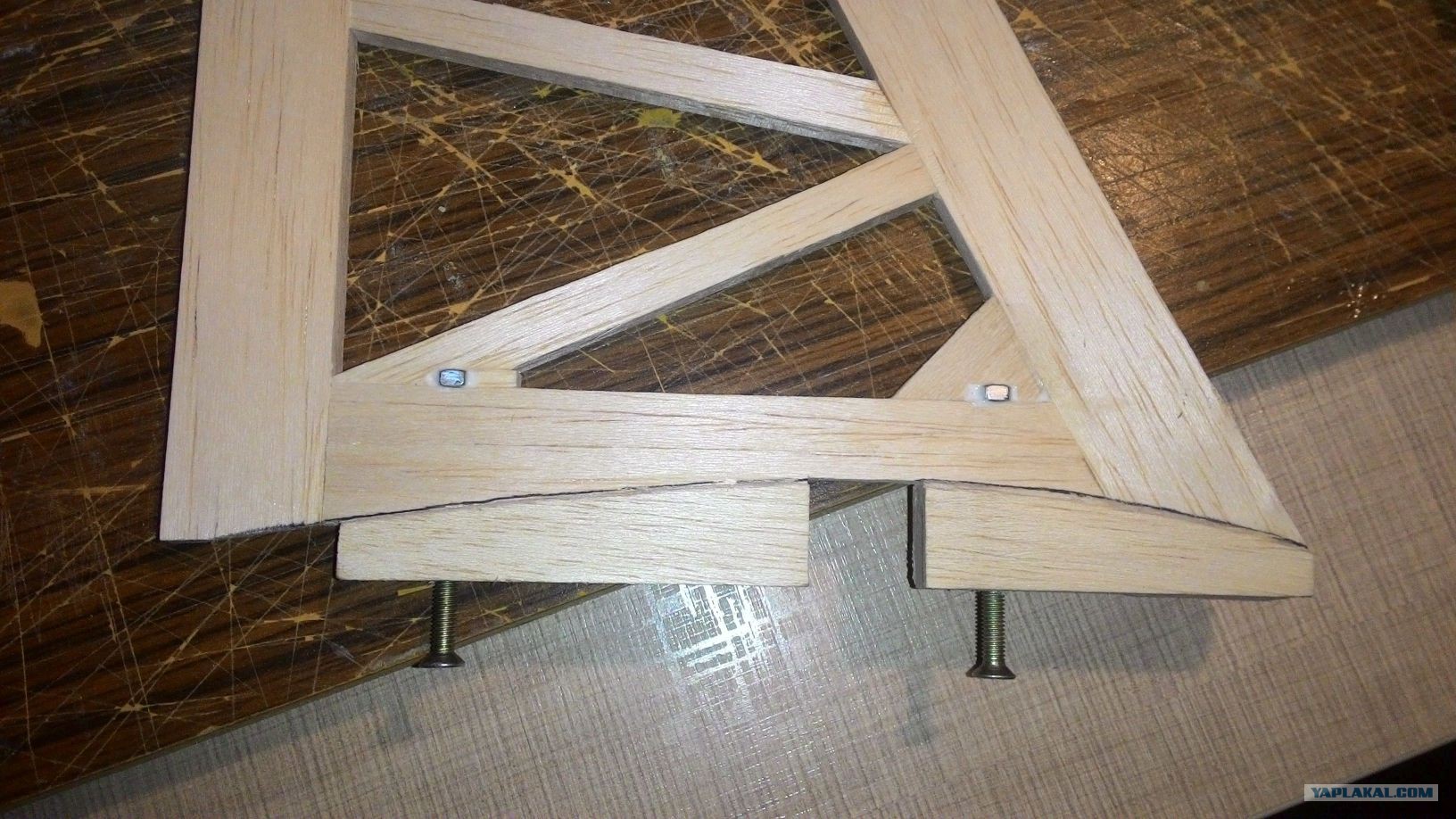

На этом фото видно как будет крепиться киль к стабилизатору, вклеены
закладные гайки
фото 30
[
^
]
UFOdriver
17.06.2019 - 09:30
[
показать
]
2
Статус:
Offline
Юморист
Регистрация: 5.07.14
Сообщений: 400

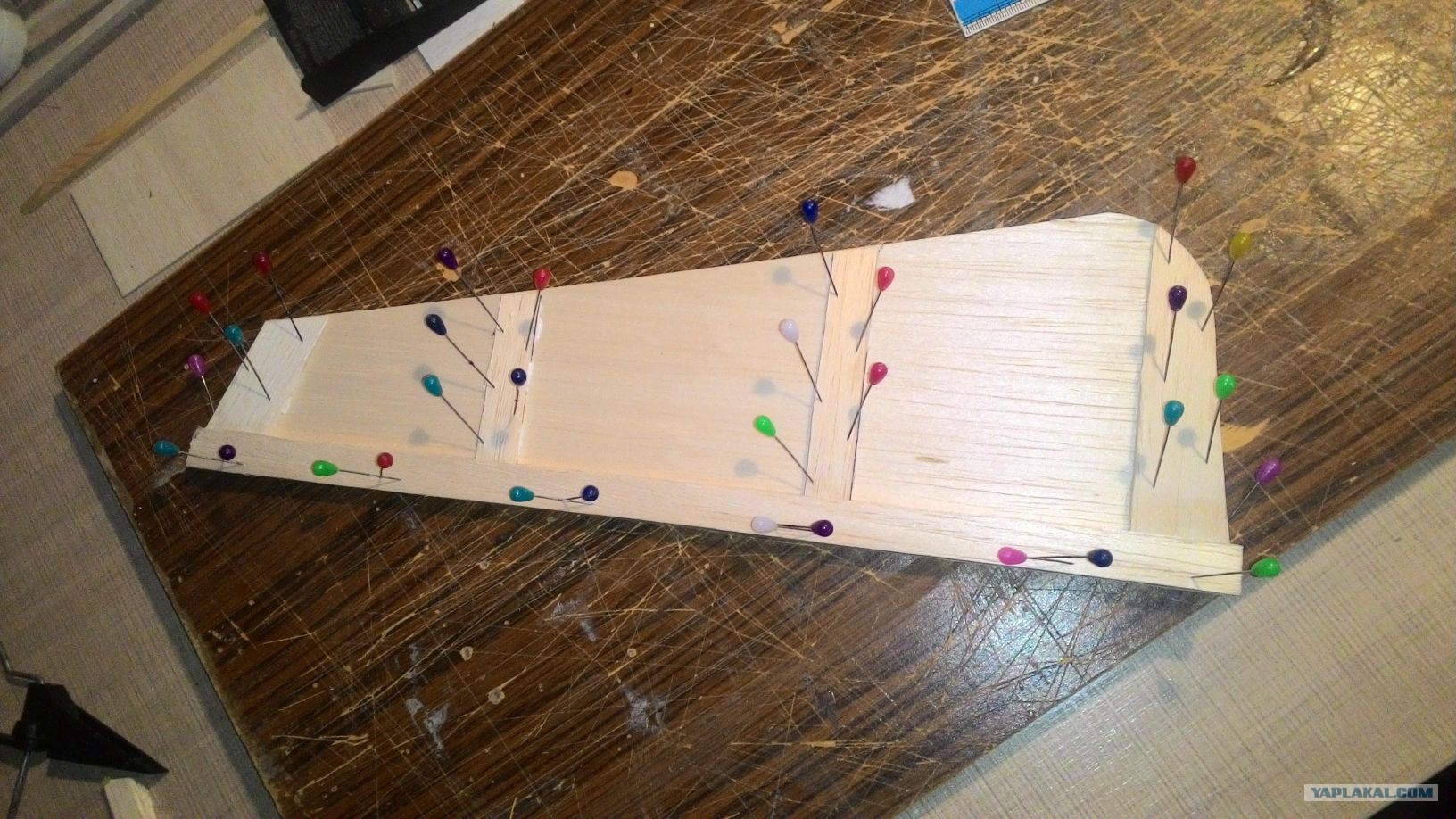

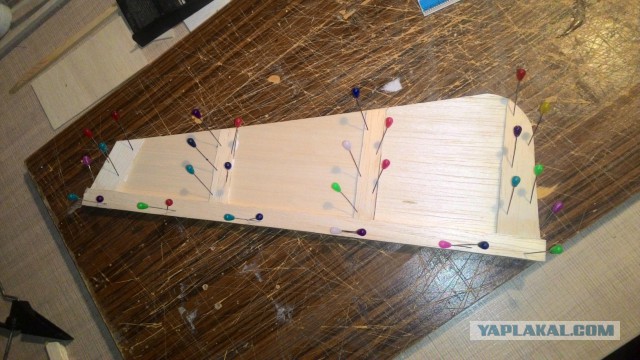

Собираю руль направления
фото 31
[
^
]
UFOdriver
17.06.2019 - 09:30
[
показать
]
3
Статус:
Offline
Юморист
Регистрация: 5.07.14
Сообщений: 400

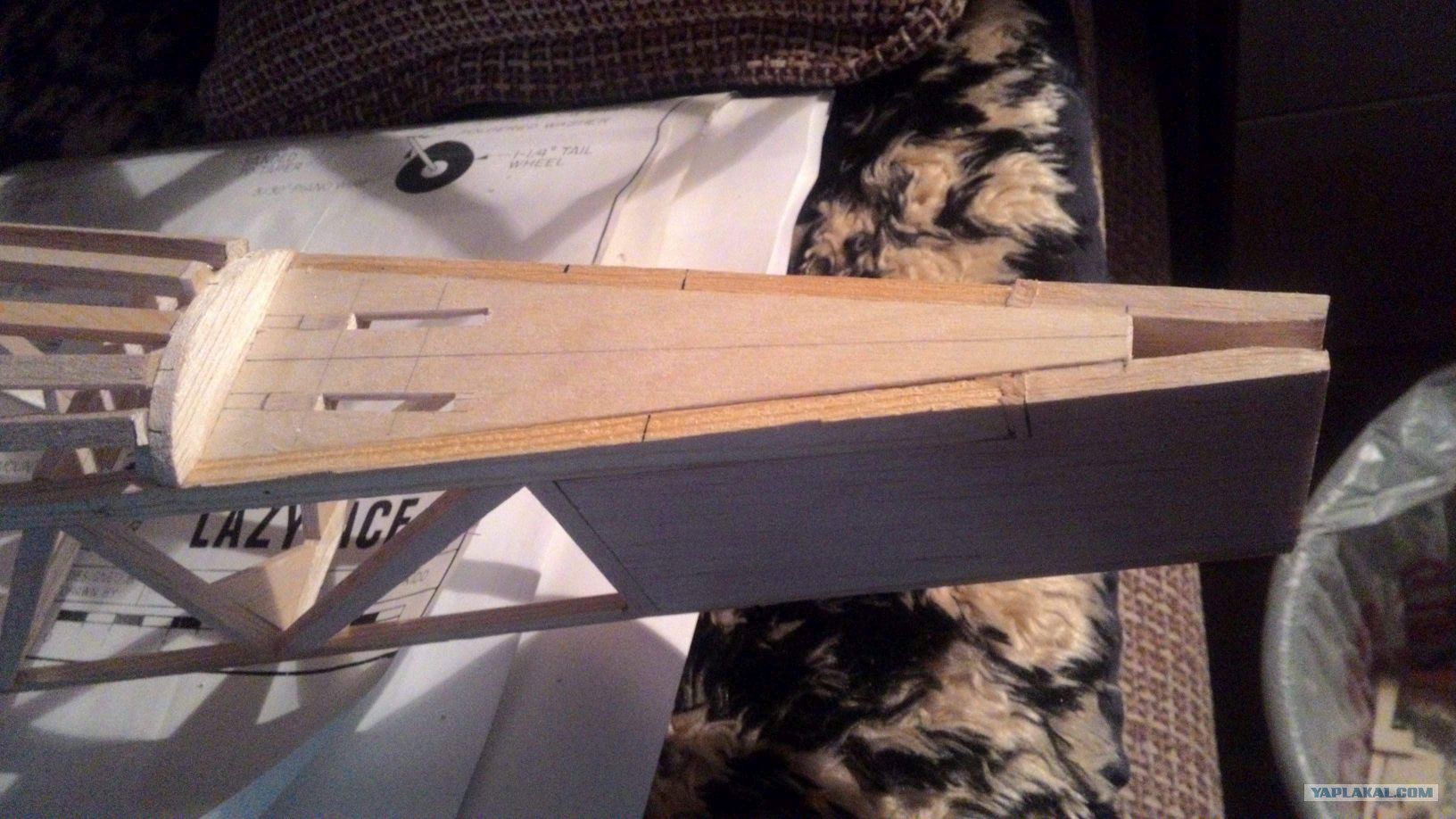

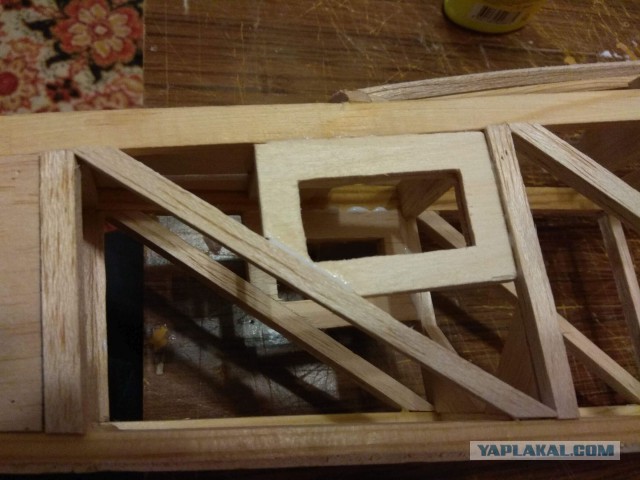

Приклеиваю к фюзеляжу площадку для крепления стабилизатора, в ней
вырезаны отверстия для крючков
фото 32
[
^
]
UFOdriver
17.06.2019 - 09:30
[
показать
]
3
Статус:
Offline
Юморист
Регистрация: 5.07.14
Сообщений: 400

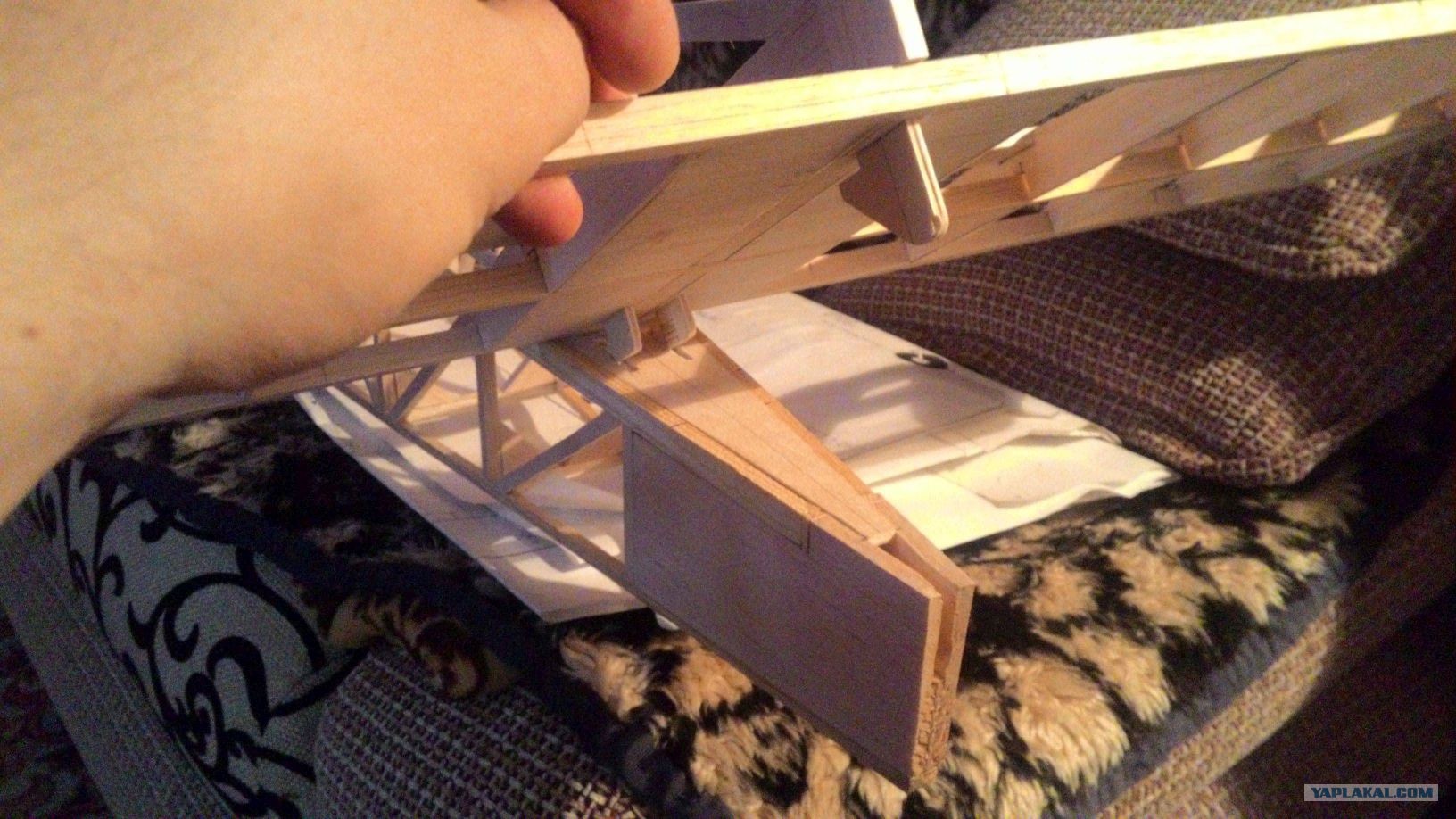

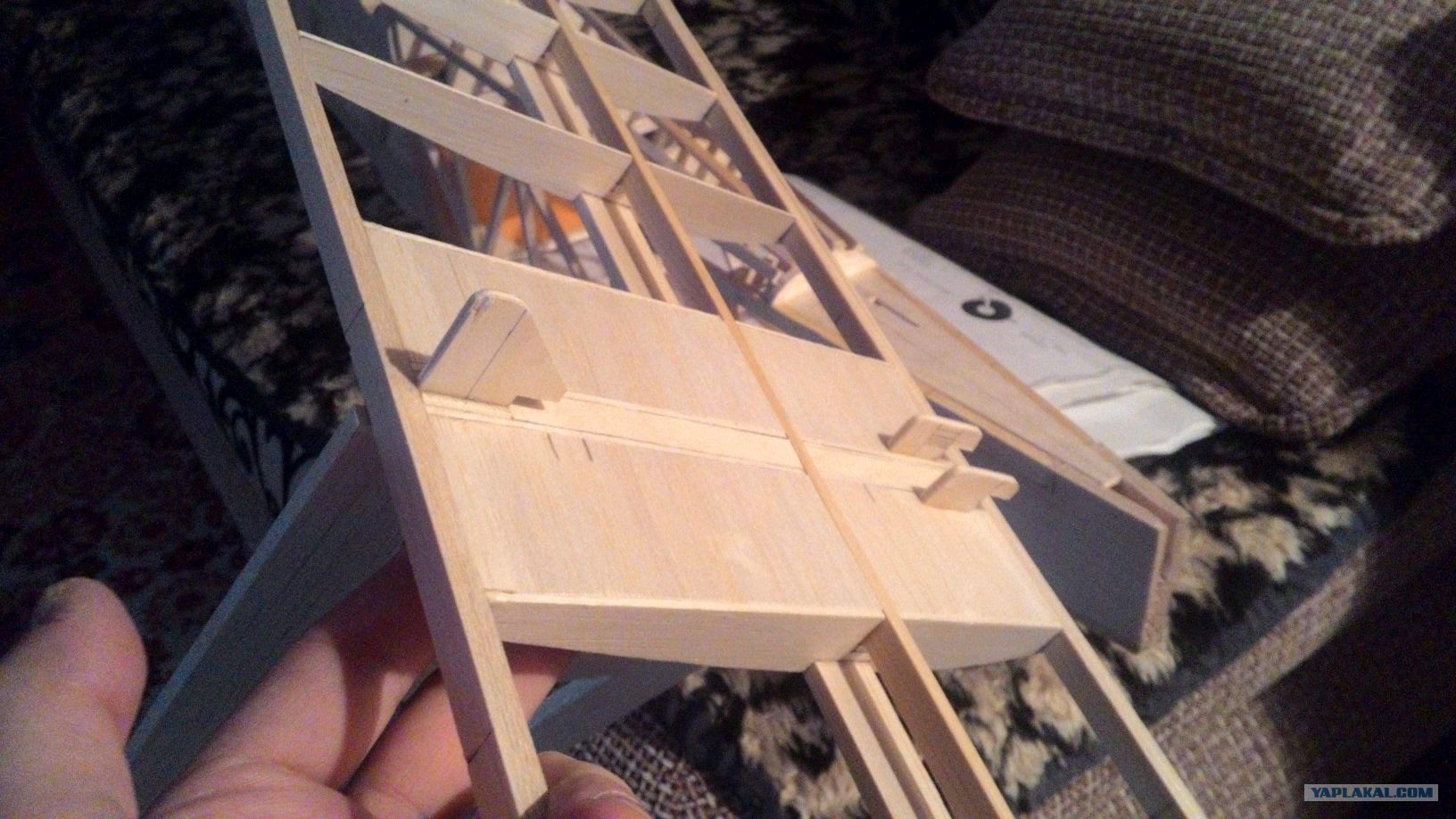

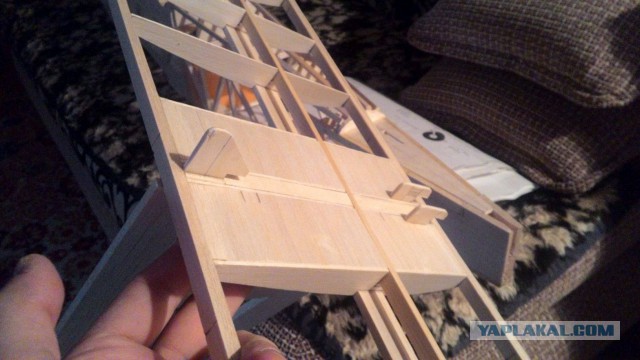

А на стабилизаторе крючки которые в эти отверстия будут входить
фото33
[
^
]
UFOdriver
17.06.2019 - 09:31
[
показать
]
3
Статус:
Offline
Юморист
Регистрация: 5.07.14
Сообщений: 400
Выглядит это вот так
фото 34
[
^
]
UFOdriver
17.06.2019 - 09:31
[
показать
]
3
Статус:
Offline
Юморист
Регистрация: 5.07.14
Сообщений: 400

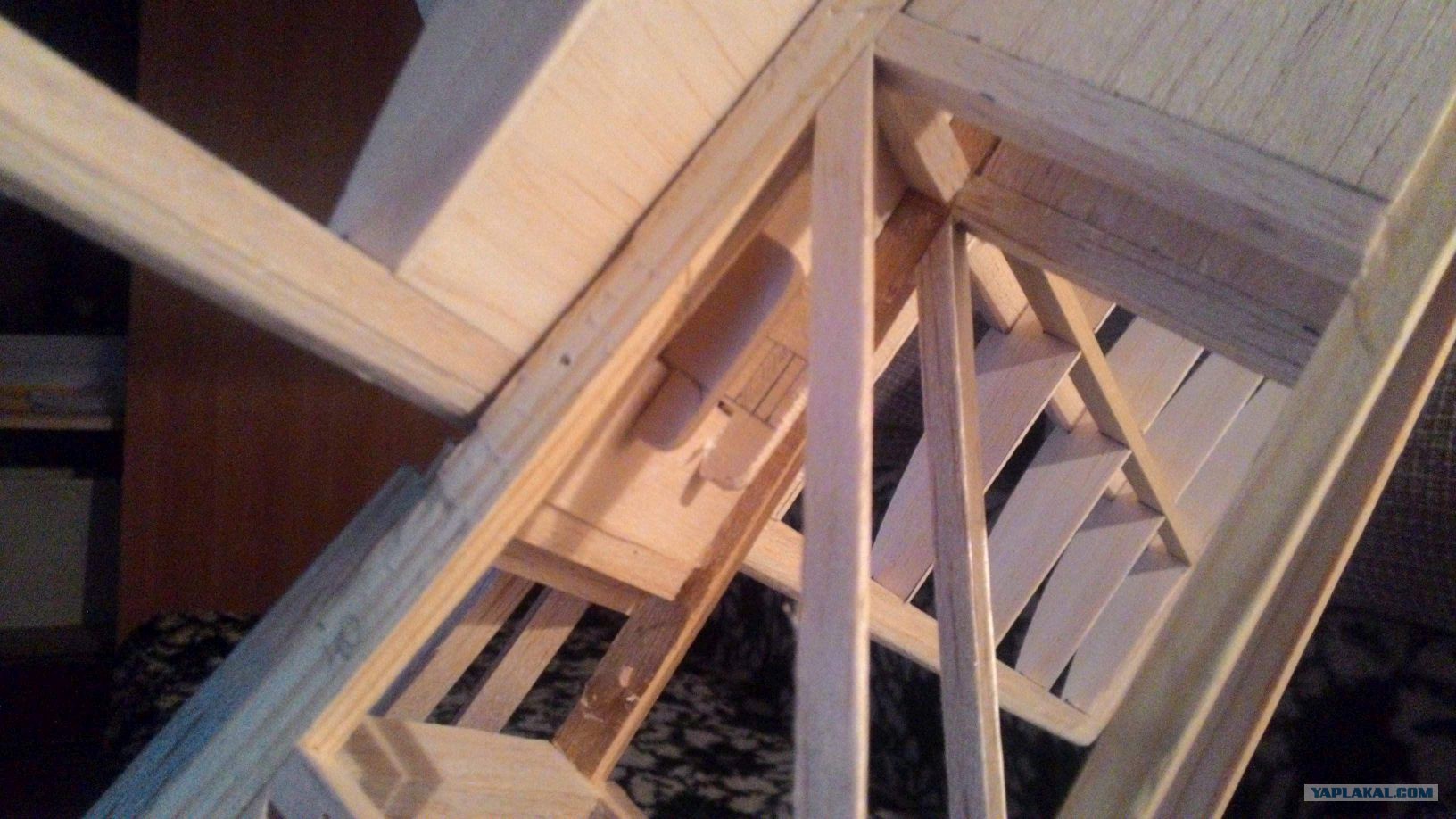

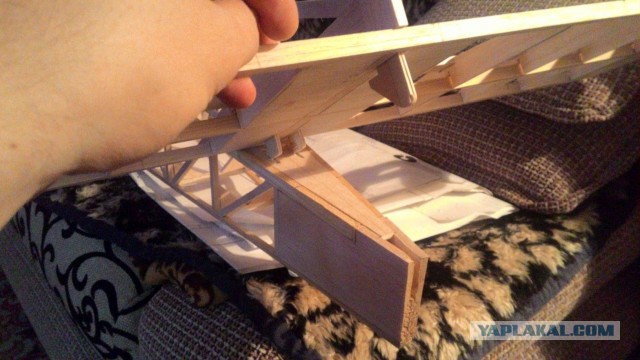

В застегнутом положении, надо сказать что этот способ я подсмотрел у
того самого австрийского моделиста, которые мне эту модель посоветовал
фото 35
[
^
]
UFOdriver
17.06.2019 - 09:31
[
показать
]
5
Статус:
Offline
Юморист
Регистрация: 5.07.14
Сообщений: 400
В сборе выглядит неплохо
фото 36
[
^
]
UFOdriver
17.06.2019 - 09:31
[
показать
]
3
Статус:
Offline
Юморист
Регистрация: 5.07.14
Сообщений: 400

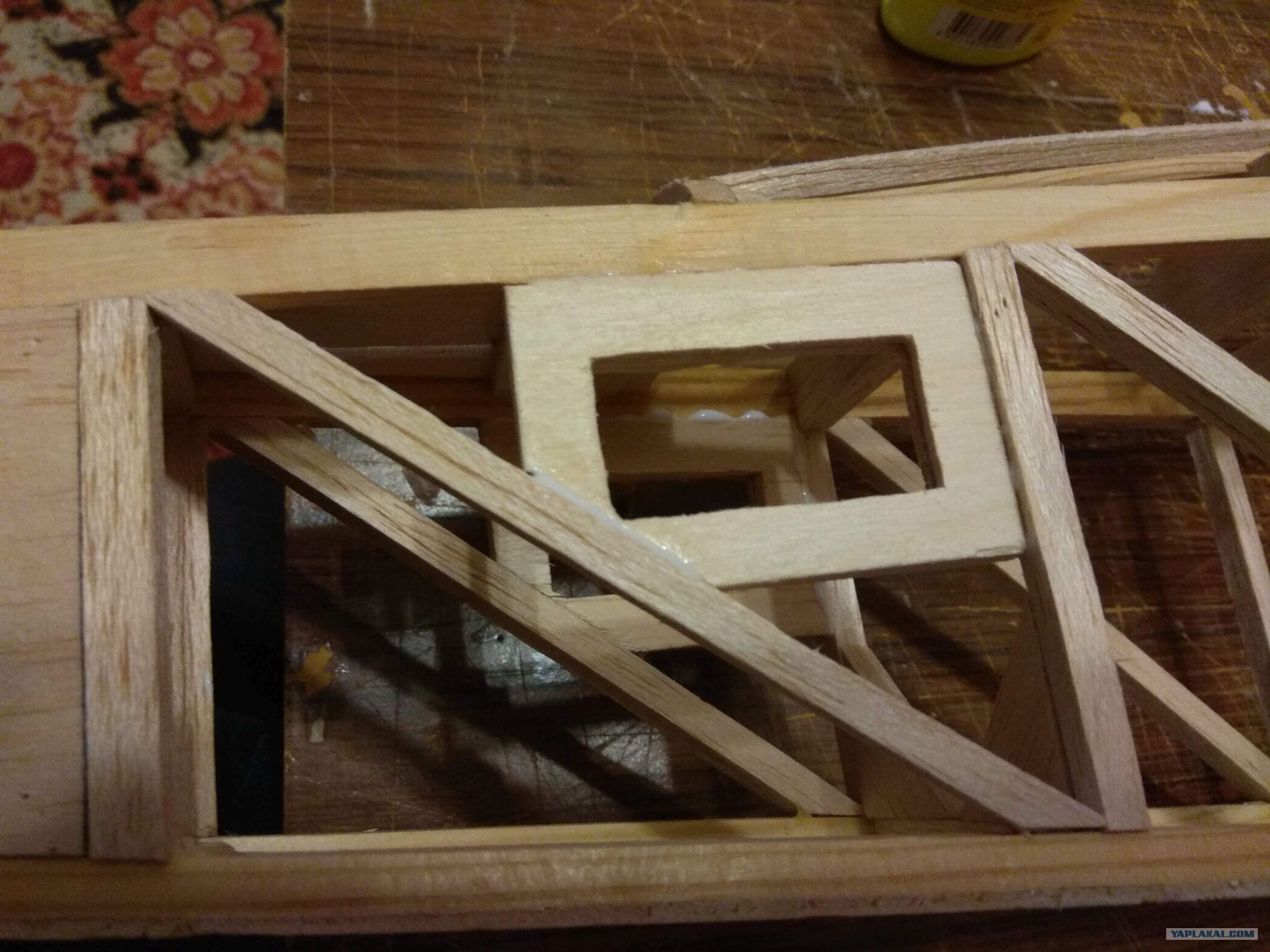

Продолжаю строить фюзеляж дальше, приклеиваю площадки для рулевых
машинок
фото 37
[
^
]
UFOdriver
17.06.2019 - 09:32
[
показать
]
3
Статус:
Offline
Юморист
Регистрация: 5.07.14
Сообщений: 400

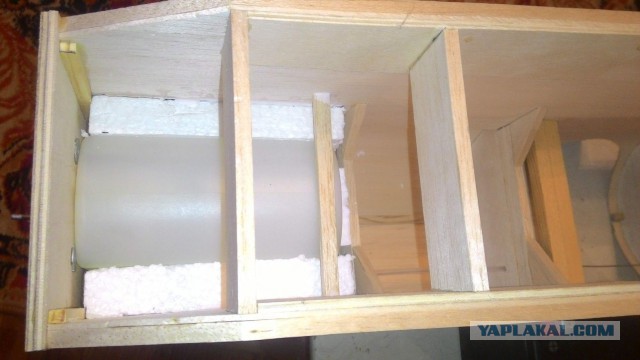

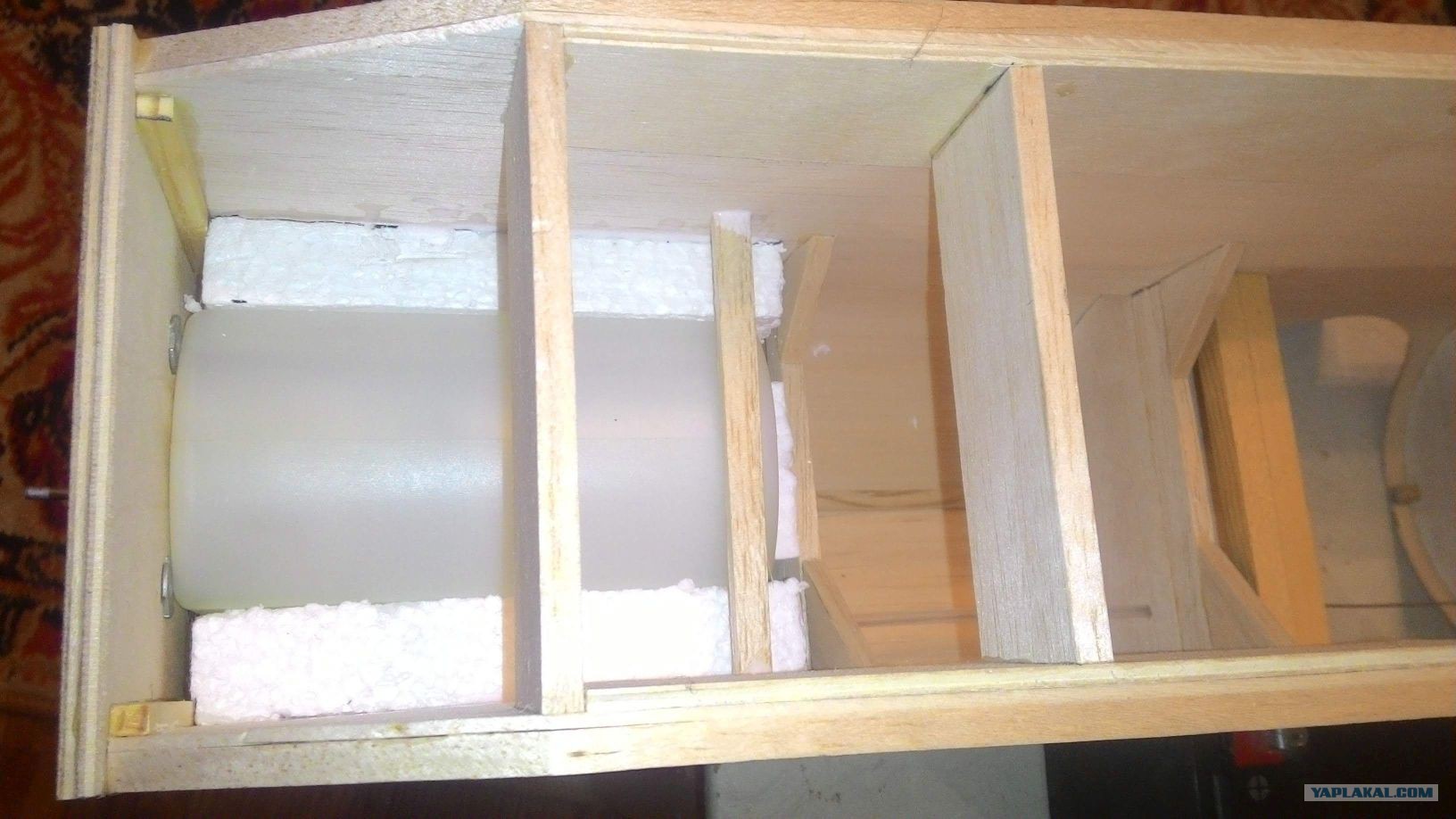

И крепление топливного бака
фото 38
[
^
]
UFOdriver
17.06.2019 - 09:32
[
показать
]
2
Статус:
Offline
Юморист
Регистрация: 5.07.14
Сообщений: 400

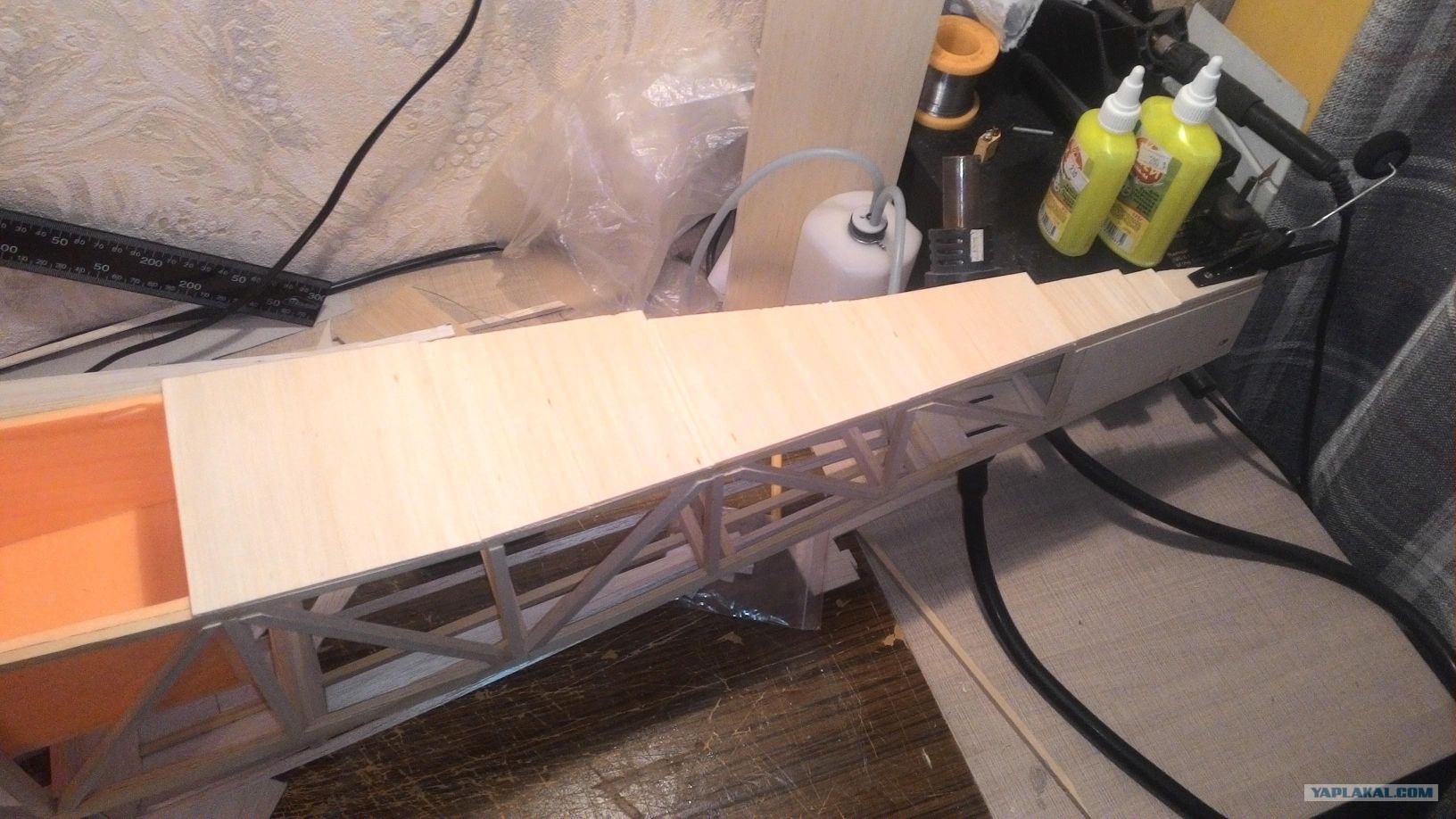

Зашиваю фюзеляж снизу бальзой 1.5мм волокнами поперек
фото 39
[
^
]
UFOdriver
17.06.2019 - 09:32
[
показать
]
2
Статус:
Offline
Юморист
Регистрация: 5.07.14
Сообщений: 400

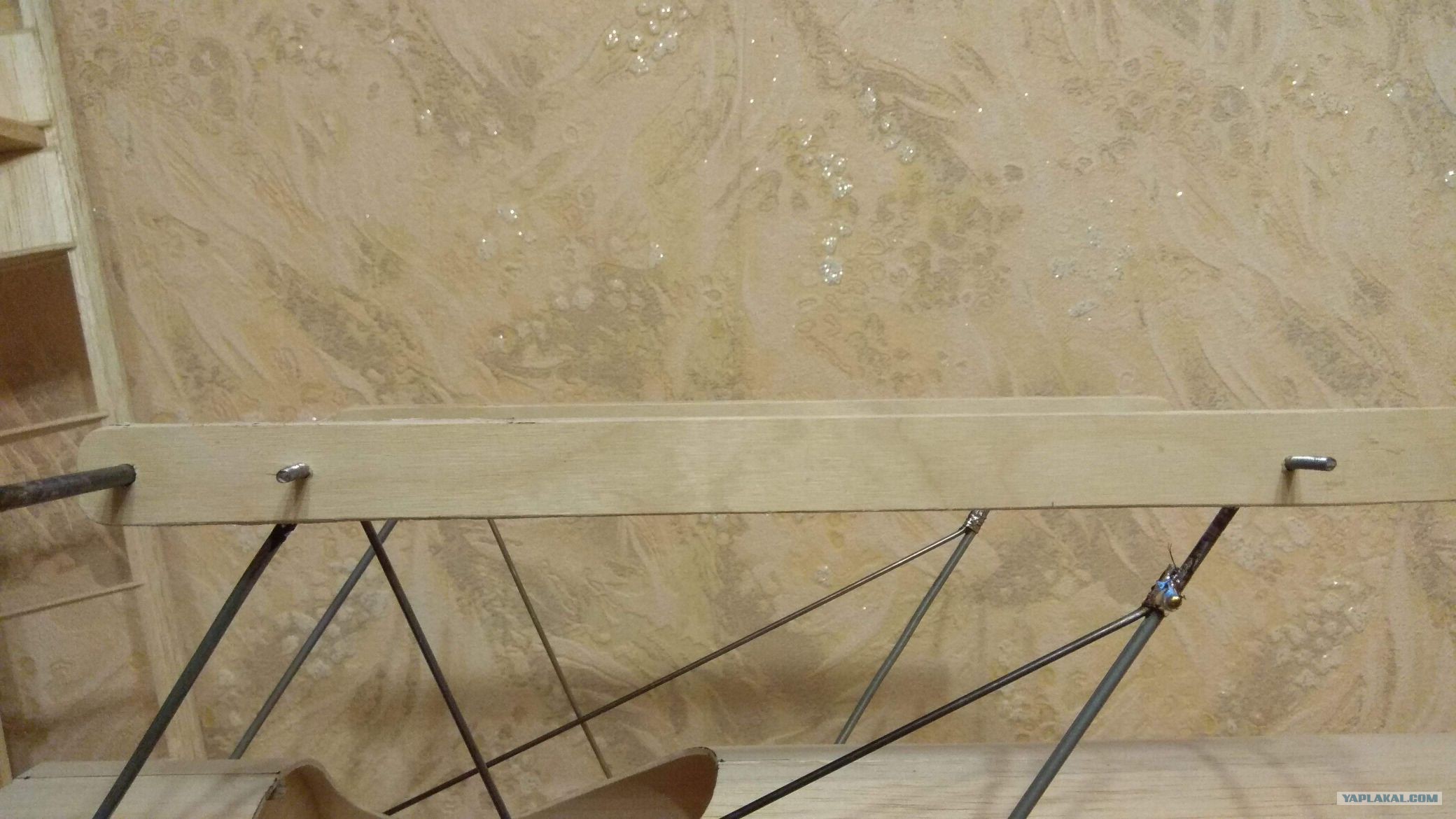

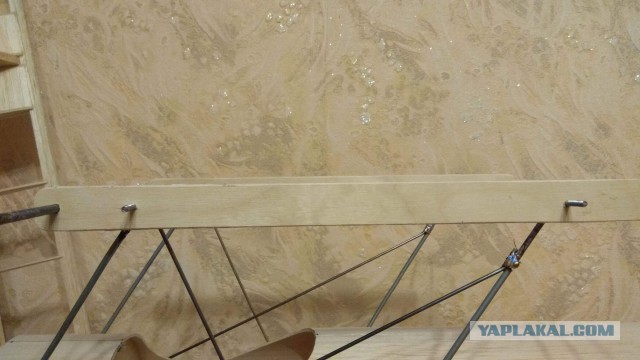

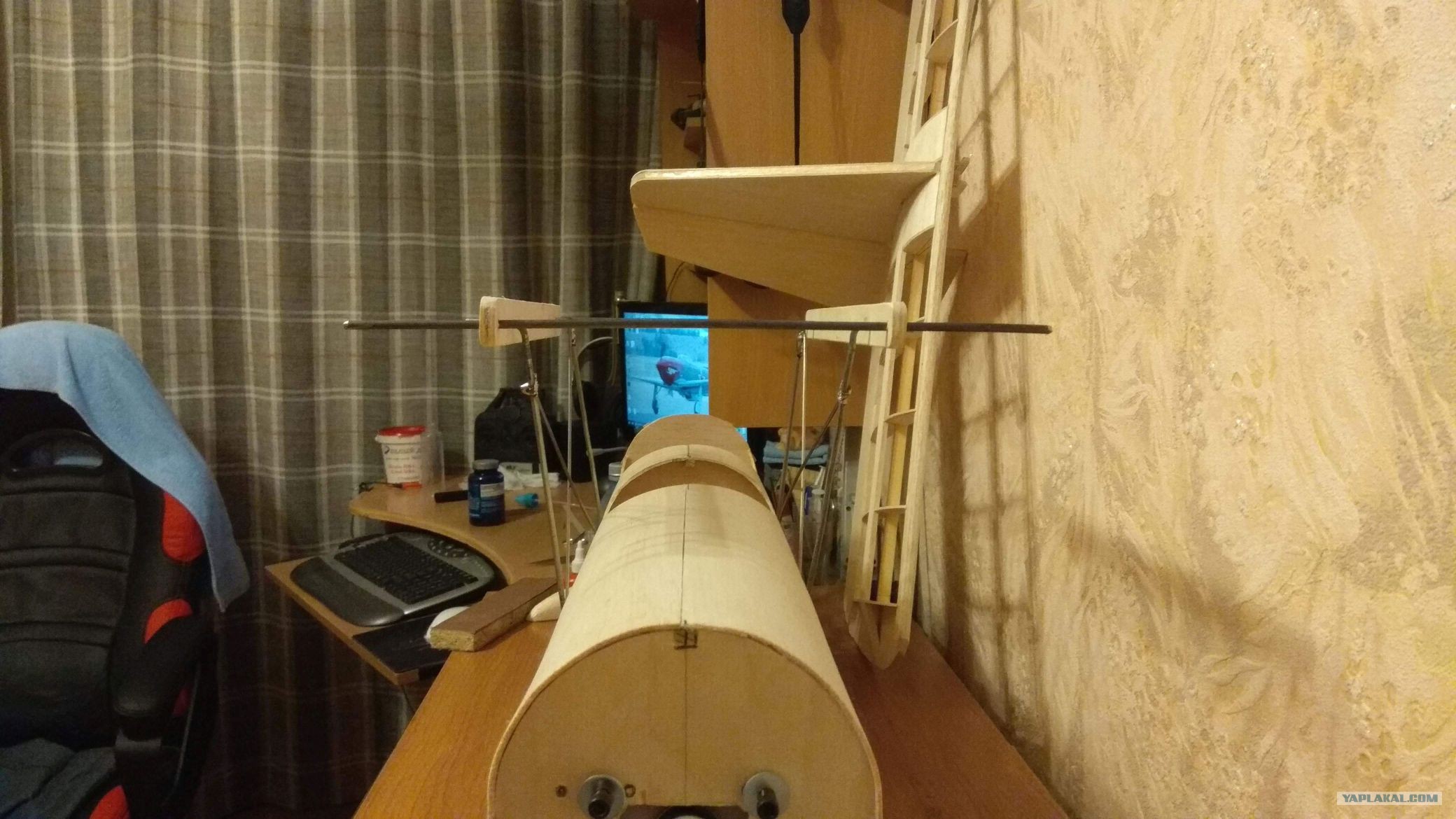

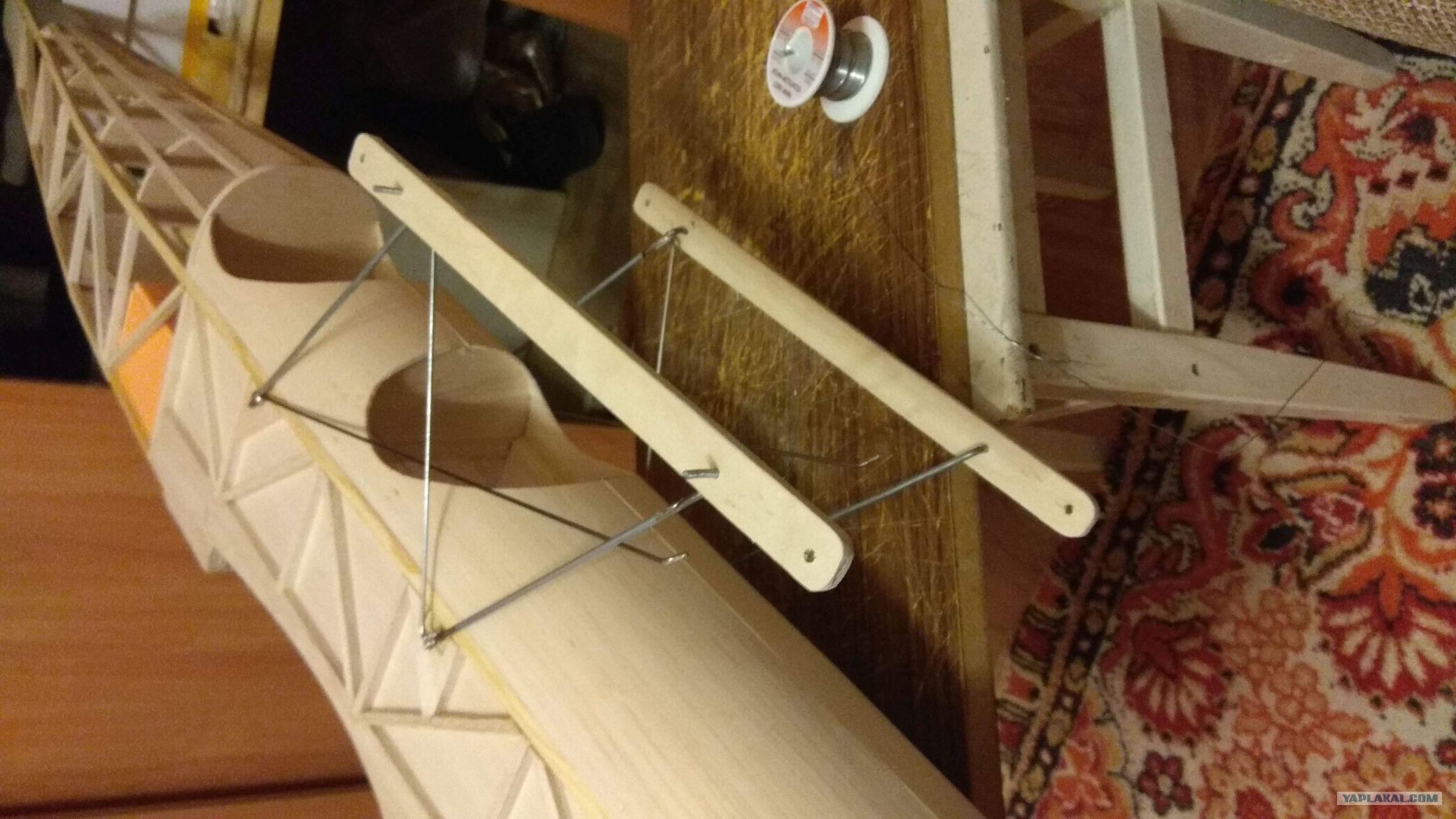

Теперь начинается веселье, нужно сгородить пилон для крепления
верхнего крыла, все шаблоны есть на чертеже, конструктивно состоит из нескольких скао из проволоки 3мм и 4мм диагональные растяжки из вело спиц 2мм, в местах соединений обмотано тонкой медной проволокой и пропаяно, крыло ляжет на две фанерных подставки и прикрутится к ним винтами.
фото 40
[
^
]
UFOdriver
17.06.2019 - 09:32
[
показать
]
2
Статус:
Offline
Юморист
Регистрация: 5.07.14
Сообщений: 400
фото 41
[
^
]
UFOdriver
17.06.2019 - 09:32
[
показать
]
2
Статус:
Offline
Юморист
Регистрация: 5.07.14
Сообщений: 400
фото 42
[
^
]
UFOdriver
17.06.2019 - 09:33
[
показать
]
2
Статус:
Offline
Юморист
Регистрация: 5.07.14
Сообщений: 400
фото 43
[
^
]
UFOdriver
17.06.2019 - 09:33
[
показать
]
2
Статус:
Offline
Юморист
Регистрация: 5.07.14
Сообщений: 400

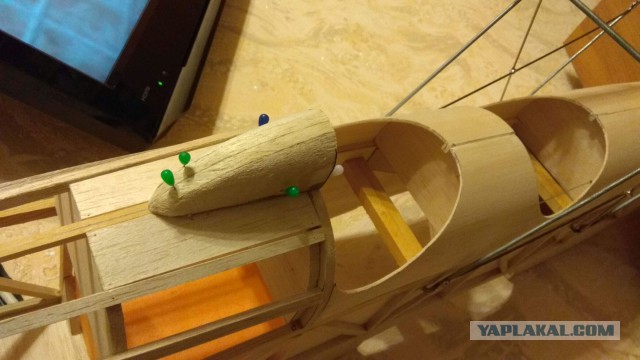

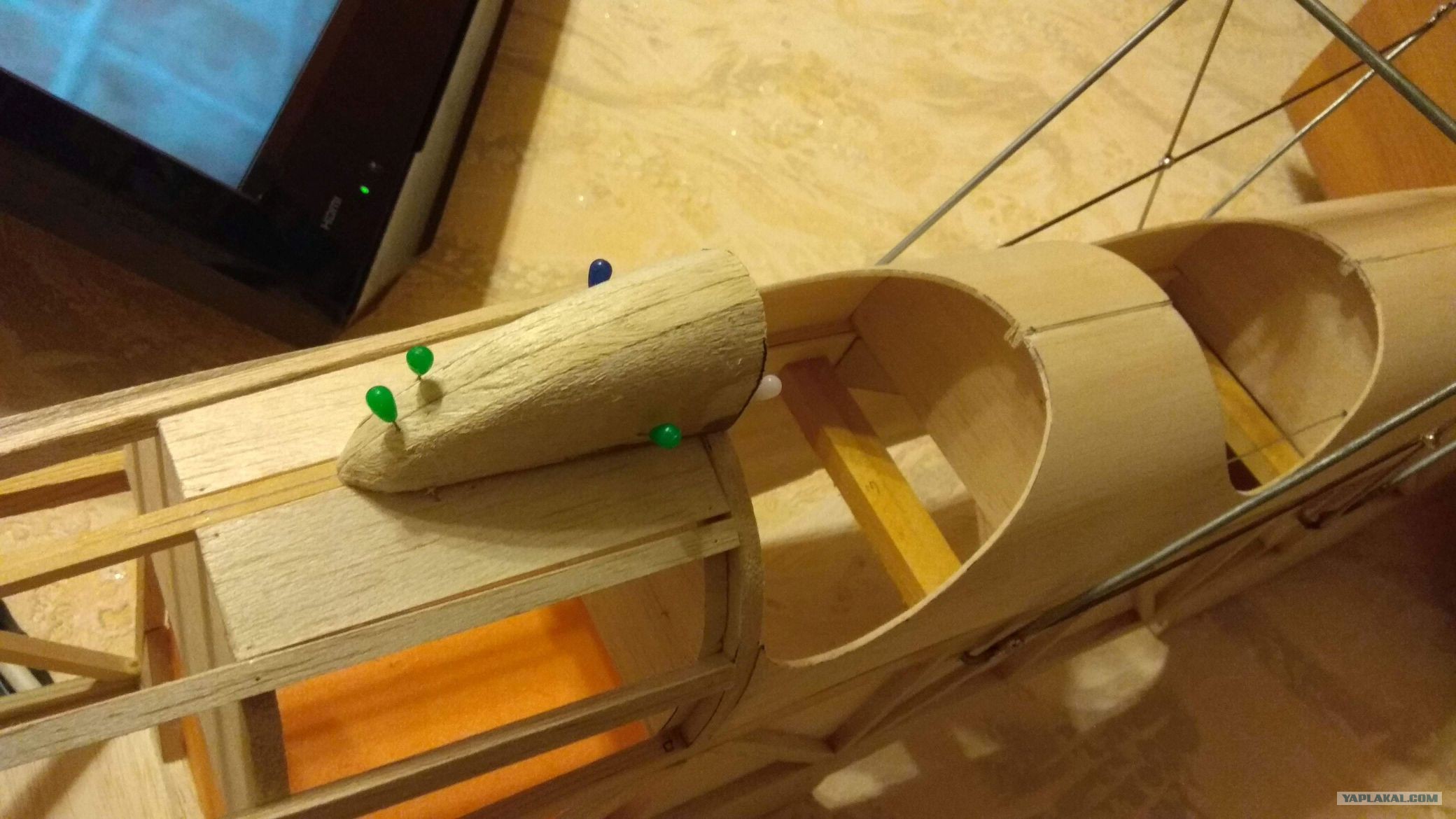

Небольшая декоративная деталь - заголовник, без него как-то не так
фото 44
[
^
]
UFOdriver
17.06.2019 - 09:33
[
показать
]
2
Статус:
Offline
Юморист
Регистрация: 5.07.14
Сообщений: 400

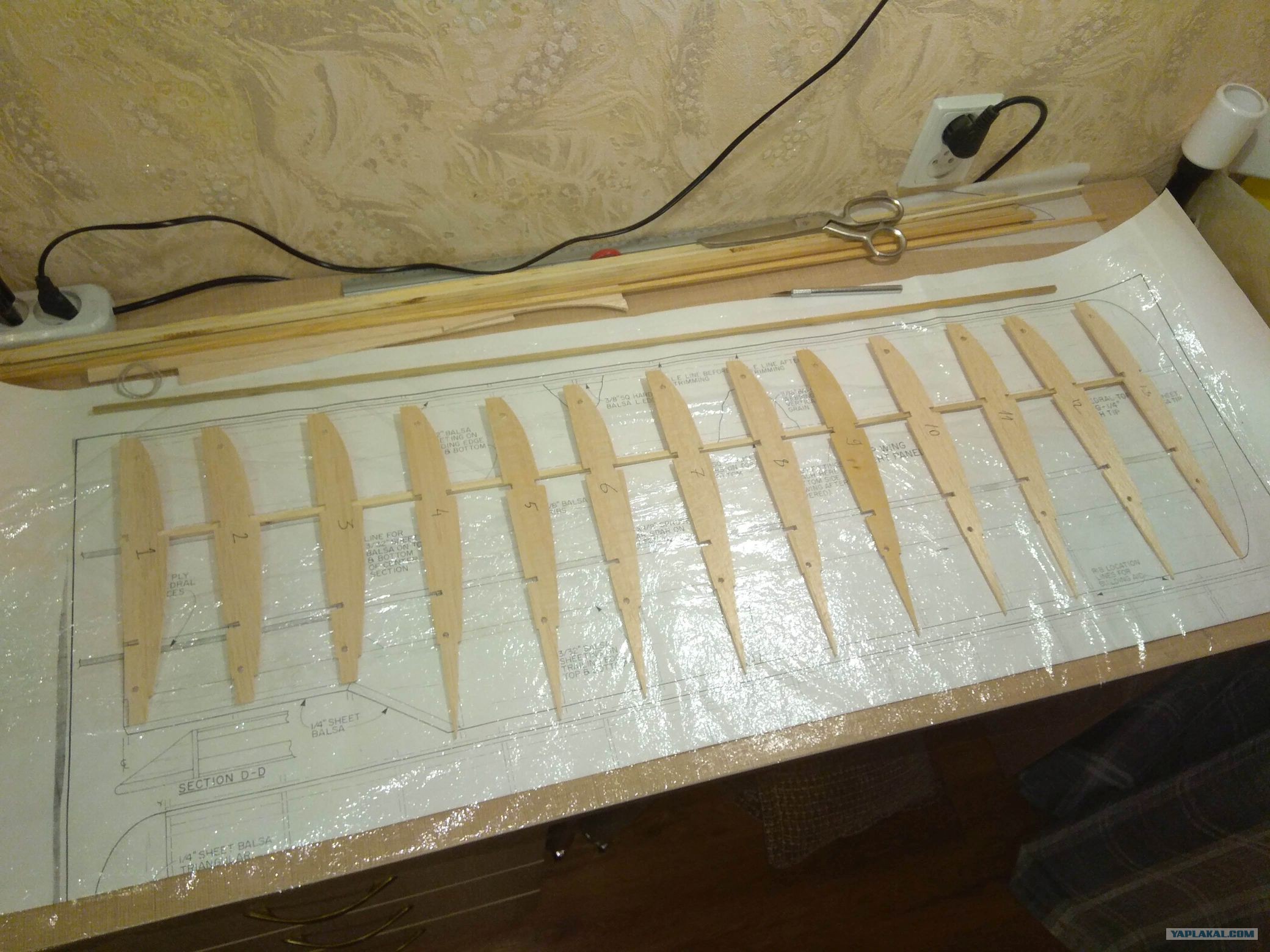

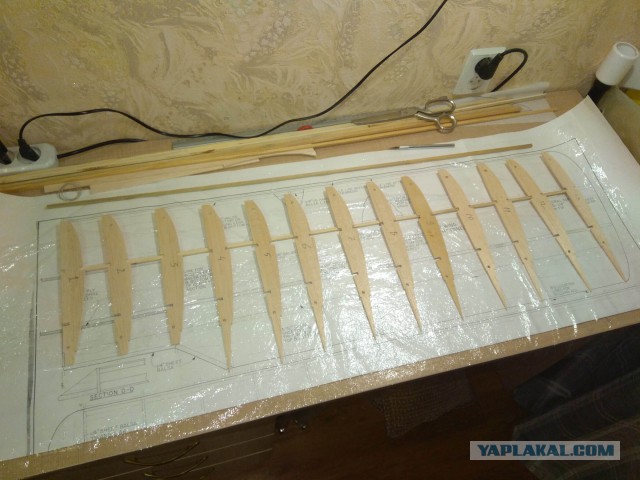

Все, с фюзеляжем пока закончили, начинаю собирать крылья, на верхнем
элеронов нет, его конструкция попроще, поэтому начал с него, нервюры
фото 45
[
^
]
UFOdriver
17.06.2019 - 09:33
[
показать
]
2
Статус:
Offline
Юморист
Регистрация: 5.07.14
Сообщений: 400

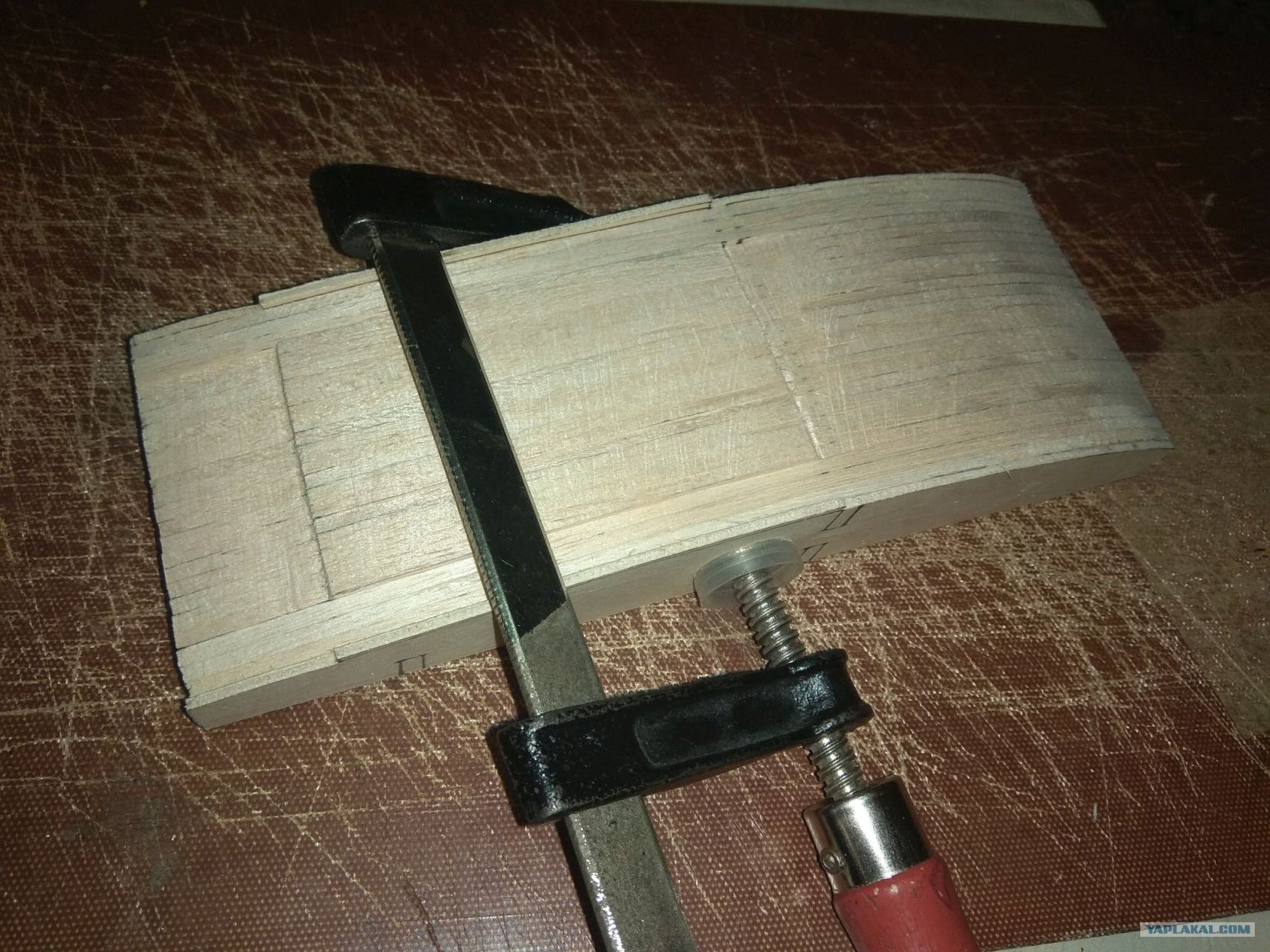

Больших тисков у меня нет, поэтому зажал все нервюры в струбцины и обработал в пачке
фото 46
[
^
]
UFOdriver
17.06.2019 - 09:34
[
показать
]
2
Статус:
Offline
Юморист
Регистрация: 5.07.14
Сообщений: 400

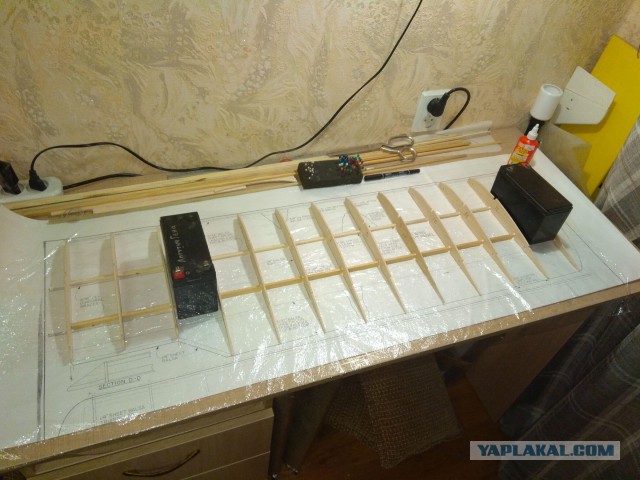

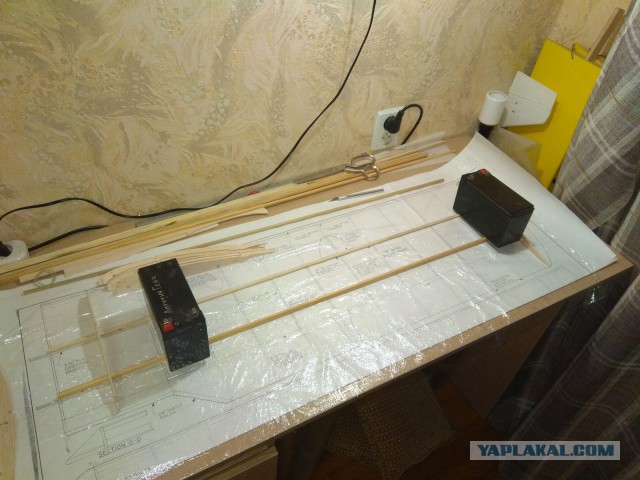

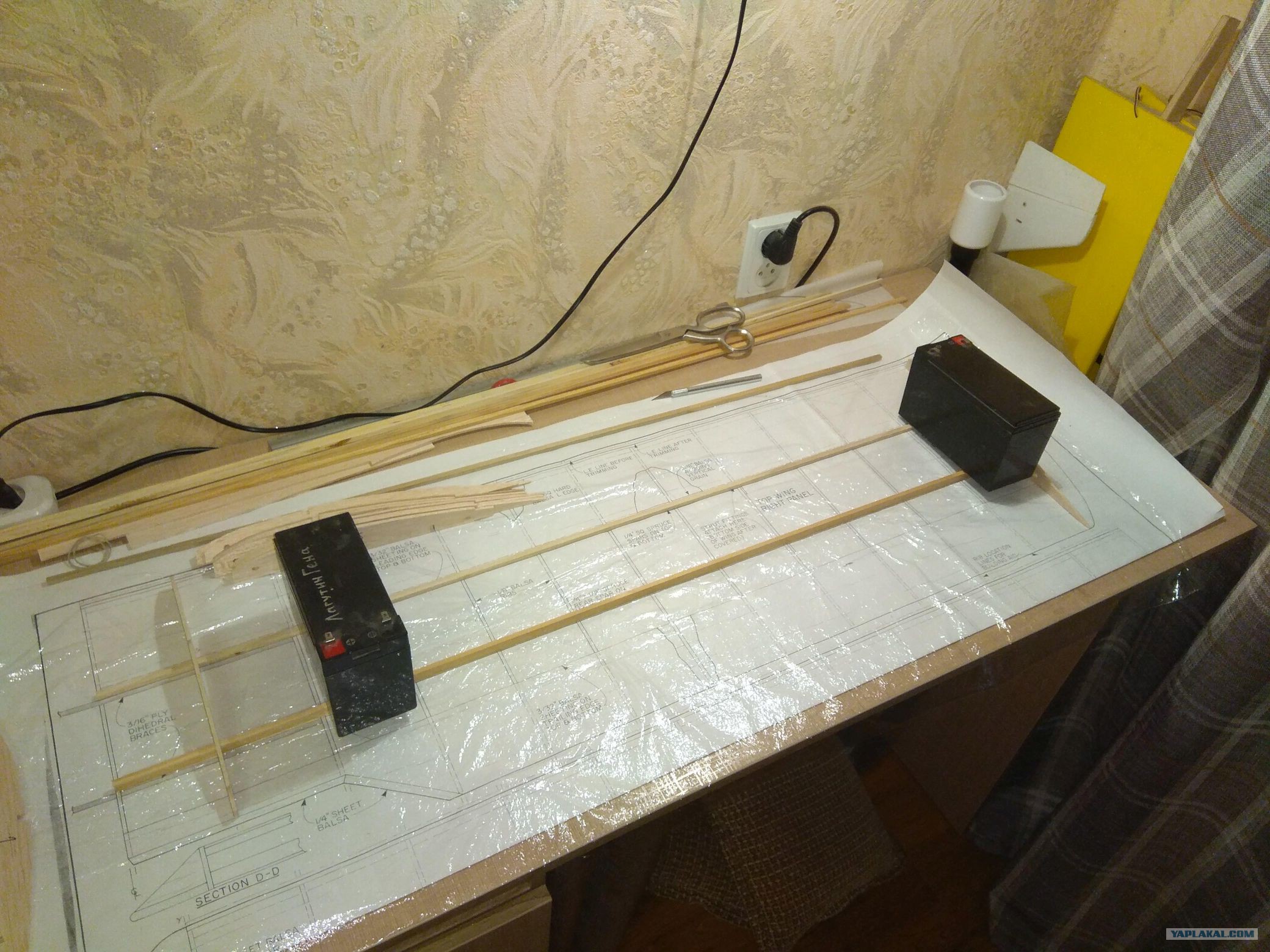

Начинаю собирать, все так же как при сборке стабилизатора
фото 47
[
^
]
UFOdriver
17.06.2019 - 09:34
[
показать
]
2
Статус:
Offline
Юморист
Регистрация: 5.07.14
Сообщений: 400
фото 48
[
^
]
UFOdriver
17.06.2019 - 09:34
[
показать
]
2
Статус:
Offline
Юморист
Регистрация: 5.07.14
Сообщений: 400
фото 49
[
^
]
